ГОСТ Р 52420-2005

Конструкции базовые несущие

СИСТЕМЫ ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ

Типы и основные размеры

Москва

Стандартинформ

2006

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальна стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Закрытым акционерным обществом «Группа компаний «Электронинвест», Ассоциацией «Электропитание», Открытым акционерным обществом «Авангард» (ОАО «Авангард»)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 420 «Базовые несущие конструкции, печатные платы, сборка и монтаж электронных модулей», подкомитетом МПК-1 «Базовые несущие конструкции радиоэлектронных средств (РЭС)»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2005 г. № 343-ст

4 Настоящий стандарт соответствует международным стандартам:

МЭК 60917-1:1998 «Модульный принцип построения механических несущих конструкций для электронного оборудования. Часть 1. Общий стандарт» (IEC 60917-1:1998 «Modular order for the development of mechanical structures for electronic equipment practices - Part 1: Generic standard», NEQ);

МЭК 60917-2:1992 «Модульный принцип построения механических несущих конструкций для электронного оборудования. Часть 2. Частный стандарт. Координационные размеры для несущих конструкций с шагом 25 мм» (IEC 60917-2:1992 «Modular order for the development of mechanical structures for electronic equipment practices - Part 2: Sectional specification - Interface coordination dimensions for the 25 mm equipment practice», NEQ);

МЭК 60917-2-1:1993 «Модульный принцип построения механических несущих конструкций для электронного оборудования. Часть 2. Частный стандарт. Координационные размеры для несущих конструкций с шагом 25 мм. Раздел 1. Детальный стандарт. Размеры для шкафов и стоек» (IEC 60917-2-1:1993 «Modular order for the development of mechanical structures for electronic equipment practices - Part 2: Sectional specification - Interface coordination dimensions for the 25 mm equipment practice - Section 1: Detail specification - Dimensions for cabinets and racks», NEQ) в части требований размерной совместимости

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

Содержание

Предисловие

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Классификация

5 Условные обозначения несущих конструкций систем вторичного электропитания

6 Основные размеры

6.1 Общие положения

6.2 Основные размеры корпусов СЭМ 0

6.3 Основные размеры корпусов СЭМ 1, построенных на основе БНК 1

6.4 Основные размеры; корпусов СЭМ 2, построенных на основе БНК 2

6.5 Основные размеры корпусов СЭМ 3, построенных на основе БНК 3

6.6 Соответствие основных размеров корпусов СЭМ 0 основным размерам корпусов СЭМ 1

Приложение А (справочное) Варианты и модификации исполнения корпусов СЭМ 0, находящихся в производстве и эксплуатации

Приложение Б (справочное) Требование к конструктивному расположению выводов (групп выводов) СЭМ

ГОСТ Р 52420-2005

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Конструкции базовые несущие

СИСТЕМЫ ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ

Типы и основные размеры

Base carrying mechanical structures. Systems of secondary power supplies. Types and basic dimensions

Дата введения - 2007-01-01

1 Область применения

Настоящий стандарт распространяется на системы и источники вторичного электропитания, построенные на основе базовых несущих конструкций нулевого (БНК 0), первого (БНК 1), второго (БНК 2) и третьего (БНК 3) уровней разукрупнения или размерносовместимые с ними.

Стандарт устанавливает конструктивные типы и основные размеры систем и источников вторичного электропитания.

Настоящий стандарт распространяется на продукцию оборонного назначения, поставляемую по Государственному оборонному заказу.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты: ГОСТ Р 51623-2000 Конструкции базовые несущие радиоэлектронных средств. Система построения и координационные размеры

ГОСТ Р 51676-2000 Конструкции несущие базовые радиоэлектронных средств. Термины и определения

ГОСТ Р 52003-2003 Уровни разукрупнения радиоэлектронных средств. Термины и определения

ГОСТ 23413-79 Средства вторичного электропитания радиоэлектронной аппаратуры. Термины и определения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 52003 в части терминов по уровням разукрупнения радиоэлектронных средств (РЭС), ГОСТ Р 51676 в части терминов по БНК и ГОСТ 23413.

4 Классификация

По конструктивному исполнению системы и источники вторичного электропитания, выполненные в виде стандартных электронных модулей (СЭМ), в зависимости от уровня разукрупнения в соответствии с ГОСТ Р 52003 и используемой БНК в соответствии с ГОСТ Р 51676, подразделяются на: СЭМ 0, СЭМ 1. СЭМ 2, СЭМ 3.

5 Условные обозначения несущих конструкций систем вторичного электропитания

5.1 Коды условных обозначений несущих конструкций систем и источников вторичного электропитания, построенных на основе БНК, применяемых в СЭМ 1, СЭМ 2 и СЭМ 3, должны соответствовать кодам условных обозначений, принятых для системы БНК.

5.2 Коды условных обозначений корпусов СЭМ 0, приведенные в настоящем стандарте, обязательны для применения в нормативных документах на БНК и в автоматизированных системах на их основе.

5.3 Номер варианта конструкции и модификации конструктивного исполнения в кодах условных обозначений корпусов СЭМ 0 присваивается базовой организацией по стандартизации.

5.4 Корпуса СЭМ 0 подразделяют на типы в зависимости от:

размеров по высоте Н, ширине В и длине L;

варианта конструкции;

модификации или конструктивного исполнения вариантов.

5.5 Для корпусов СЭМ 0 устанавливают следующую структуру кода условных обозначений, приведенную в таблице 1.

Таблица 1

Номер разряда

1

2

3

4

5

6

7

8

9

10

11

12

13

Знаковое заполнение разряда

X

Х



X

Х

.

Х

X

.

.

X

.

X

Примечание - «X» - число, «.» - разделительная точка.

5.6 Разряды 1 и 2, 4 и 5, 7 и 8 определяют размеры корпусов СЭМ 0 соответственно по высоте Н, ширине В и длине L. Каждая из указанных пар разрядов представляет число от 01 до 99, которое является результатом деления значений Н, В и L соответственно на модуль приращения п, равный 2,5 мм.

5.7 Разряды 10 и 11 определяют номер варианта конструкции, который представляет число от 01 до 99.

5.8 Разряд 13 определяет номер модификации конструктивного исполнения, который представляет число от 0 до 9. Разряд имеет значение 0 для обозначения основного исполнения.

5.9 Разряды 3, 6, 9 и 12 используют для разделительного знака.

5.10 Пример условного обозначения корпуса СЭМ 0 для размера Н ´ B ´ L = 10 ´ 50 ´ 100 мм, варианта конструкции 01 и модификации конструктивного исполнения 1:

Корпус СЭМ 0 04.20.40.01.1

6 Основные размеры

6.1 Общие положения

6.1.1 Система построения и координационные размеры систем вторичного электропитания (СВЭП), в зависимости от применяемых БНК, - в соответствии с ГОСТ Р 51623.

6.1.2 Конструкция СЭМ 0 должна обеспечивать надежное крепление в аппаратуре, удобство монтажа и подключения, а при необходимости и отвод тепла.

6.2 Основные размеры корпусов СЭМ 0

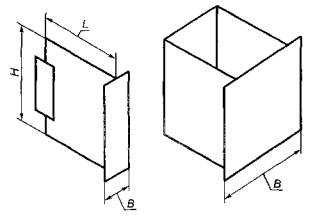

6.2.1 Основные размеры корпусов СЭМ 0 должны соответствовать рисунку 1 и таблице 2.

Рисунок 1 - Размеры корпусов СЭМ 0

Таблица 2 - Параметрический размерный ряд корпусов СЭМ 0

Обозначение основного размера

Значение основного размера

Нmax

7,5; 10; 12,5; 15; 20; 25; 30; 40; 50; 60; 75; 100

Вmax

15; 17,5; 20; 22,5; 25; 27,5: 30; 32.5; 35: 40: 45: 50; 55; 60; 65; 70; 80; 90; 100; 110; 120; 140; 160

Lmax

20; 25; 30; 35; 40; 45; 50; 55; 60; 70; 80: 90: 100: 110; 120; 140; 160; 200; 230; 250; 270

6.2.2 Варианты и модификации исполнения корпусов СЭМ 0 приведены в приложении А

6.2.2.1 Функциональное назначение и обозначение выводов

При обозначении выводов на шильдике СЭМ должны применяться следующие обозначения (полные либо сокращенные):

+ (-) Uвx  - положительный (отрицательный) вывод входного напряжения;

+ (-)Uвыx - положительный (отрицательный) вывод выходного напряжения;

Uвx - вывод переменного входного напряжения;

Корпус (Корп) - вывод, электрически соединенный с металлическим корпусом СЭМ, с нормированным сопротивлением СЭМ, с нормированным сопротивлением соединения;

Упр (Вкл, Выкл) - вывод управления включением (выключением), которое должно обеспечиваться замыканием последнего на вывод «-Uвx» с помощью маломощного ключа (транзистора, контактов реле и т. д.);

Peг - вывод регулировки выходного напряжения СЭМ, замыкание на выводы «-Uвыx» или «+Uвыx» которого накоротко либо через резистор позволяет изменять выходное напряжение СЭМ в диапазоне не менее +10 % или + 10 % номинального значения выходного напряжения;

Контр - контрольный вывод, на котором присутствует напряжение постоянного тока, когда СЭМ работает, и 0 - когда СЭМ не работает;

Общий (Общ) - общий вывод для нескольких выходных (входных) сигналов или напряжений.

6.2.2.2  Требования к конструктивному расположению выводов (групп выводов) СЭМ - в соответствии с приложением Б.

6.3 Основные размеры корпусов СЭМ 1, построенных на основе БНК 1

6.3.1 Основные размеры корпусов СЭМ 1, построенных на основе БНК 1, приведены на рисунке 2 и в таблице 3.

Рисунок 2 - Размеры корпусов СЭМ 1

Таблица 3 - Параметрический размерный ряд корпусов СЭМ 1 В миллиметрах

Обозначение основного размера

Значение основного размера

Hmax

100; 115; 233,35; 265: 365; 415

Bmax

15; 20; 25; 30; 40: 50; 60; 75: 100; 125; 150; 200; 225; 250

Lmax

150; 160; 235; 285

6.4 Основные размеры; корпусов СЭМ 2, построенных на основе БНК 2

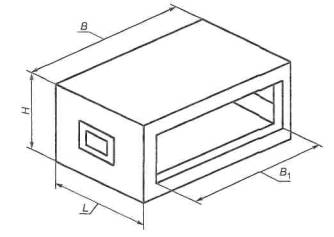

6.4.1 Основные размеры корпусов СЭМ 2, построенных на основе БНК 2, приведены на рисунке 3 и в таблице 4.

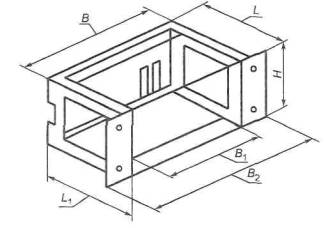

Рисунок 3 - Размеры корпусов СЭМ 2

Таблица 4 - Параметрический размерный ряд корпусов СЭМ 2

В миллиметрах

Обозначение основного размера

Значение основного размера

Hmax

133,35; 150; 266,7; 300; 450

Bmax

400; 450; 500

В1

375; 425; 475

В2

435; 485; 535

Lmax

175; 225; 250; 300

L1

225; 275; 300; 350

6.5 Основные размеры корпусов СЭМ 3, построенных на основе БНК 3

6.5.1 Основные размеры корпусов СЭМ 3, построенных на основе БНК 3, приведены на рисунках 4 и 5 и в таблицах 5 и 6.

Рисунок 4 - Размеры корпусов СЭМ 3 на базе моноблока

Таблица 5 - Параметрический размерный ряд корпусов СЭМ 3 на базе моноблока

В миллиметрах

Обозначение основного размера

Значение основного размера

Hmax

250; 350

Bmax

600

В1

475

Lmax

450

Рисунок 5 - Размеры корпусов СЭМ 3 на базе шкафа (стойки)

Таблица 6 - Параметрический размерный ряд корпусов СЭМ 3 на базе шкафа (стойки)

В миллиметрах

Обозначение основного размера

Значение основного размера

Hmax

600-2600; через 200

H1

250

Bmax

300; 350; 400; 500; 600

В1

200; 250; 300; 400; 450; 500

Lmax

300; 400; 500; 600; 800

6.6 Соответствие основных размеров корпусов СЭМ 0 основным размерам корпусов СЭМ 1

6.6.1 Соответствие основных размеров корпусов СЭМ 0 основным размерам корпусов СЭМ 1 приведено в таблице 7.

Таблица 7

Обозначение основных размеров корпусов СЭМ 0

Обозначение основных размеров корпусов СЭМ 1

Н

В

В

L

L

Н

Приложение А
(справочное)

Варианты и модификации исполнения корпусов СЭМ 0, находящихся в производстве и эксплуатации

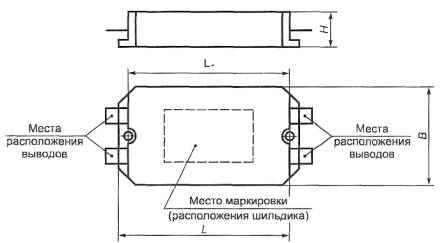

А.1 Конструктивные исполнения корпусов СЭМ 0 приведены на рисунках А.1, А.2, их размеры - в таблице А.1.

Рисунок А.1 - СЭМ 0, вариант исполнения 1

Рисунок А.2 - СЭМ 0, вариант исполнения 2

Таблица А.1

В миллиметрах

Условное обозначение корпусов СЭМ 0

Конструктивное исполнение

Н

В

B1

L

L1

Корпус СЭМ 0 05.13.20.01.1

Рисунок А.1

12

32

27

50

45

Корпус СЭМ 0 05.13.20.01.2

Рисунок А.1

12

32

27

50

45

Корпус СЭМ 0 05.14.24.01.1

Рисунок А.1

12

34

29

58

53

Корпус СЭМ 0 05.16.26.01.1

Рисунок А.1

12

40

35

64

59

Корпус СЭМ 0 06.18.29.01.1

Рисунок А.1

14

44

39

71

66

Корпус СЭМ 0 06.34.48.01.1

Рисунок А.1

16

84

76

122

114

Корпус СЭМ 0 07.22.36.01.1

Рисунок А.1

16

54

48

89

83

Корпус СЭМ 0 07.25.40.01.1

Рисунок А.1

16

61

54

98

91

Корпус СЭМ 0 05.13.24.02.1

Рисунок А.2

12

32

-

60

53

Корпус СЭМ 0 05.13.24.02.2

Рисунок А.2

12

32

-

60

53

Корпус СЭМ 0 05.14.25.02.1

Рисунок А.2

12

34

-

62

57

Корпус СЭМ 0 05.16.29.02.1

Рисунок А.2

12

40

-

72

67

Корпус СЭМ 0 06.18.32.02.1

Рисунок А.2

14

44

-

78

72

Корпус СЭМ 0 07.22.36.01.1

Рисунок А.2

16

54

-

90

81

Корпус СЭМ 0 07.25.40.01.1

Рисунок А.2

16

61

-

100

93

А.2 При обозначении выводов на корпусе (шильдике корпуса) СЭМ 0 преобразователей должно быть учтено следующее:

выводы располагаются по ширине корпуса;

обозначение нумерации выводов располагается по часовой стрелке, начиная с нижнего левого угла. Пример обозначения выводов приведен на рисунке А.3;

назначение выводов располагается согласно их нумерации в следующей последовательности:

вывод 1 - «УПР (Вкл, Выкл)» - вывод управления включением (выключением) СЭМ;

вывод 2 - «-Uвx» - вывод отрицательной полярности входного напряжения (нуля);

вывод 3 - «+Uвx» - вывод положительной полярности входного напряжения (фазы);

вывод 4 - «Корпус (Корп)» - вывод, электрически соединенный с металлическим корпусом СЭМ, с нормированным сопротивлением соединения;

вывод 5 - «+U вых» - вывод положительной полярности выходного напряжения;

вывод 6 - «-U вых» - вывод отрицательной полярности выходного напряжения;

вывод 7 - «Per» - вывод регулировки выходного напряжения СЭМ,

вывод 8 - «Контр» - контрольный вывод.

Рисунок А.3 - Пример обозначения выводов СЭМ

Приложение Б
(справочное)

Требование к конструктивному расположению выводов (групп выводов) СЭМ

Выводы СЭМ, предназначенные для подпайки, должны быть жесткими и обеспечивать протекание тока не менее 10 А через вывод. Конструктивное расположение выводов, групп выводов для одно-, трехканальных СЭМ показано на рисунках Б.1-Б.3.

Б.1 Одноканальные СЭМ

Рисунок Б.1 - Расположение выводов одноканальных СЭМ

Допускается вывод «Корпус» делать со стороны выходного напряжения.

Б.2 Двухканальные СЭМ

Рисунок Б.2 - Расположение выводов двухканальных СЭМ

Б.3 Трехканальные СЭМ

Рисунок Б. 3 - Расположение выводов трехканальных СЭМ
