ТИПОВЫЕ архитектурно-строительные детали заполнения световых проемов в стенах с применением профильного стекла коробчатого и швелерного типа |
ПАСПОРТТИПОВЫЕ КОНСТРУКЦИИ Серия 2.436-5 вып. 0, 1, 2 |
|
ЧАСТЬ3 Раздел 2 подгруппа 2.436 |
Назначение: |
Для заполнения световых проемов в наружных ограждениях промышленных зданий различного назначения |
Разработаны «ЦНИИПпромзданий» Москва И-238, Дмитровское шоссе, 60б Харьковским Промстройниипроектом, Харьков, 22, пл. Дзержинского, 8 Утверждены и введены в действие Госстроем СССР с 01.07.1971 г. Постановление № 27 от 22.04.1971 г. |

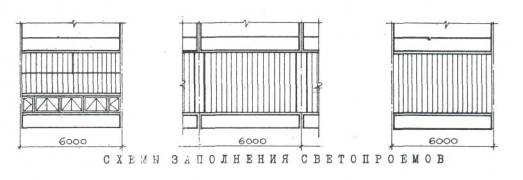

ПРЕДЕЛЬНЫЕ УНИФИЦИРОВАННЫЕ ВЫСОТЫ ЯРУСОВ ОСТЕКЛЕНИЯ ДЛЯ РАЗЛИЧНЫХ МАРОК ПРОФИЛЬНОГО СТЕКЛА В ЗАВИСИМОСТИ ОТ ВЕТРОВОГО РАЙОНА И ВЫСОТЫ ЗДАНИЯ.
|
Марка профильного стекла |
При проемах на высоте |
|||||||||
|
до 10 м |
более 10 до 20 м |
|||||||||
|
Для ветрового района |
||||||||||
|
I |
II |
III |
IV |
V |
I |
II |
III |
IV |
V |
|
|
ПШ-250 |
2,4 |
1,8 |
1,8 |
- |
- |
1,8 |
1,8 |
- |
- |
- |
|
ПШ-300 |
3,0 |
2,4 |
2,4 |
1,8 |
1,8 |
2,4 |
2,4 |
1,8 |
1,8 |
1,8 |
|
СПР-600 |
3,0 |
2,4 |
2,4 |
1,8 |
1,8 |
2,4 |
2,4 |
1,8 |
1,8 |
1,8 |
|
СКП-250 |
6,0 |
6,0 |
6,0 |
5,4 |
4,8 |
6,0 |
5,4 |
4,8 |
4,8 |
3,6 |
|
СКП-300 |
6,0 |
6,0 |
6,0 |
5,4 |
4,8 |
6,0 |
5,4 |
4,8 |
4,2 |
3,6 |
УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
В состав серии 2.436-5 входят типовые архитектурно-строительные детали оконных проемов, заполненных профильным стеклом коробчатого и швеллерного типа.
Конструкции из профильного стекла применены только на глухих участках остекления. Открывающиеся части выполнены с использованием типовых стальных переплетов по серии ПР-05-50/67. в. 1.
В серии приведена основные детали и узлы заполнений. Детали крепления ригелей заполнения даны для железобетонных колонн. При отельных колоннах соответствующие узлы колонн решаются в конкретных проектах КМ.
Разработанные в настоящей серии конструкции заполнения световых проемов профильным стеклом рассчитаны на ветровую нагрузку, включая V ветровой район, для зданий высотой до 20 м.
Серия 2.436-5 включает:
Выпуск "0" - Указания по проектированию
Выпуск "1" - Детали заполнения проемов профильным стеклом швеллерного типа
Выпуск "2" - Детали заполнения проемов профильным стеклом коробчатого типа.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Объём проектных материалов 79 форматок
Серию распространяет Центральный институт типовых проектов
Москва, Б-66, Спартаковская, д. 2а, кор. В
|
|
