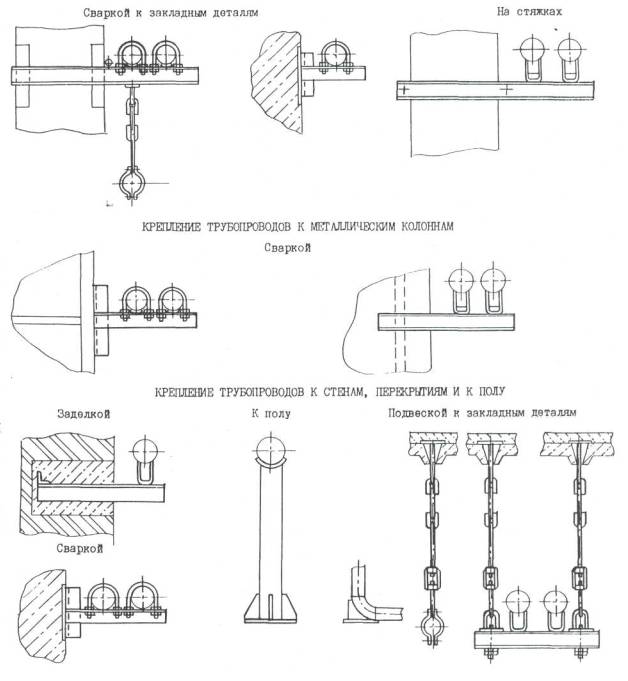

ОСНОВНЫЕ СХЕМЫ КОНСТРУКТИВНЫХ ИСПОЛНЕНИЙ КРЕПЛЕНИЙ К СТРОИТЕЛЬНЫМ КОНСТРУКЦИЯМ КРЕПЛЕНИЕ ТРУБОПРОВОДОВ К ЖЕЛЕЗОБЕТОННЫМ КОЛОННАМ
D1АА ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА Рабочие чертежи серии 5.900-7 распространяются на крепления трубопроводов Ду 50-250 мм, транспортирующих воду и пар с температурой до 150°С, а также холодоноситель с температурой от минус 15°С до плюс 15°С и максимальным давлением 1,6 МПа (16 кгс/см2). Рабочие чертежи состоят из пяти выпусков: выпуск 0 - Технические характеристики и данные для подбора; выпуск I - Опорные конструкции и средства крепления неизолированных трубопроводов к железобетонным колоннам; выпуск 2 - Опорные конструкции и средства крепления изолированных трубопроводов к железобетонным колоннам; выпуск 3 - Опорные конструкции и средства крепления трубопроводов к металлическим колоннам; выпуск 4 - Опорные конструкции и средства крепления трубопроводов к стенам, перекрытиям и к полу. Для крепления трубопроводов Ду ≤ 50 мм следует пользоваться типовой серией 4.904-69."Детали крепления санитарно-технических приборов и трубопроводов". Опорные конструкции и средства крепления предусмотрены для различных вариантов по диаметрам (50-250 мм), количеству трубопроводов в одном потоке (от одного до четырех) по их расположению (горизонтальному, вертикальному), по их креплению к различным строительным конструкциям (стенам, колоннам, перекрытиям и к полу). Предусмотрены различные способы крепления трубопроводов к строительным конструкциям зданий: посредством сварки, заделкой металлических кронштейнов в стены, установкой закладных деталей в перекрытия здания, а также посредством стяжных шпилек к железобетонным колоннам. В выпусках I и 2 опорные конструкции разработаны для наиболее применяемых железобетонных колонн с размерами 400×400 и 400×600, с привязкой для двух взаимно перпендикулярных направлений потока трубопроводов. Крепление к железобетонным колоннам предусмотрено: приваркой к закладным элементам колонн и съемным на стяжных шпильках. В выпуске 3 опорные конструкции разработаны для крепления к металлическим колоннам сваркой. В выпуске 4 крепления к стенам предусмотрено: заделкой металлических кронштейнов в кирпичные стены. Крепления трубопроводов к перекрытиям осуществляется подвеской или приваркой к закладным деталям, установленным в стыках между плитами. Выбор нагрузок на опорные конструкции произведен исходя из максимальных расстояний между опорами. Таблица максимальных расстояний между опорами и масса пролета трубопроводов приведена в выпуске 0. С2ВА УКАЗАНИЯ ПО ПРИМЕНЕНИЮ Каждый конкретный вид опорной конструкции имеет свое обозначение и полный комплект конструкторской документации, что позволяет своевременно производить индексацию проектов и произвести заказ опор и креплений на любом предприятии при отсутствии централизованного обеспечения. Выбор опор и креплений следует производить в соответствии с техническими данными, приведенными в выпуске 0 исходя из допускаемых нагрузок (Р, Q). ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕСерия 5.900-7 разработана взамен серии 3.900-9 вып. 0, 1, 2, 3, 4. В7ЕА СОСТАВ ПРОЕКТНОЙ ДОКУМЕНТАЦИИВыпуск 0. - Технические характеристики и данные для подбора. Выпуск I. - Опорные конструкции и средства крепления неизолированных трубопроводов к железобетонным колоннам. Рабочие чертежи. Выпуск 2. - Опорные конструкции и сродства крепления изолированных трубопроводов к железобетонным колоннам. Рабочие чертежи. Выпуск 3. - Опорные конструкции и средства крепления трубопроводов к металлическим колоннам. Рабочие чертежи. Выпуск 4. - 0порныв конструкции и средства крепления трубопроводов к стенам, перекрытиям и к полу. Рабочие чертежи. Объем проектных материалов, приведенных к формату А4 - 1060 форматок. В7ВА АВТОР ПРОЕКТАГосударственный проектно-конструкторский и научно-исследовательский институт СантэхНИИпроект Госстроя СССР 105203, Москва, Е-203, Нижняя Первомайская, 46. В7НА УТВЕРЖДЕНИЕУтверждены и введены в действие с 1 марта 1992 г. ГПКНИИ СантехНИИпроект приказ от 31 октября 1991г. № 50 Срок действия 1996 г. В7КА ПОСТАВЩИКАПП ЦИТП, 125878, ГСП, Москва, А-445, ул. Смольная, 22. |
|
