ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ ШТАМПОВАННЫЕ РАВНОПРОХОДНЫЕ для ПАРопроводов ТЭС Конструкция и размеры |
ОСТ 108.104.13-82 ВзаменОСТ 24.104.12 в части Рном.=41 кгс/см2, t=545ºC |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
срок введения с 01.01.85
до 01.01.96
(Измененная редакция. Изм. № 1)
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
Проверен в 1983 г.
(Отметка введена дополнительно. Изм. № 1)
1. Настоящий стандарт распространяется на равнопроходные штампованные тройники с вытянутой горловиной для паропроводов тепловых электростанций с абсолютным давлением и температурой пара:
Р=13,73 МПа (140 кгс/см2), t=560ºC;
Р=13,73 МПа (140 кгс/см2), t=545ºC;
Р=13,73 МПа (140 кгс/см2), t=515ºC;
Р=4,02 МПа (41 кгс/см2), t=545ºC.
(Измененная редакция. Изм. № 3)

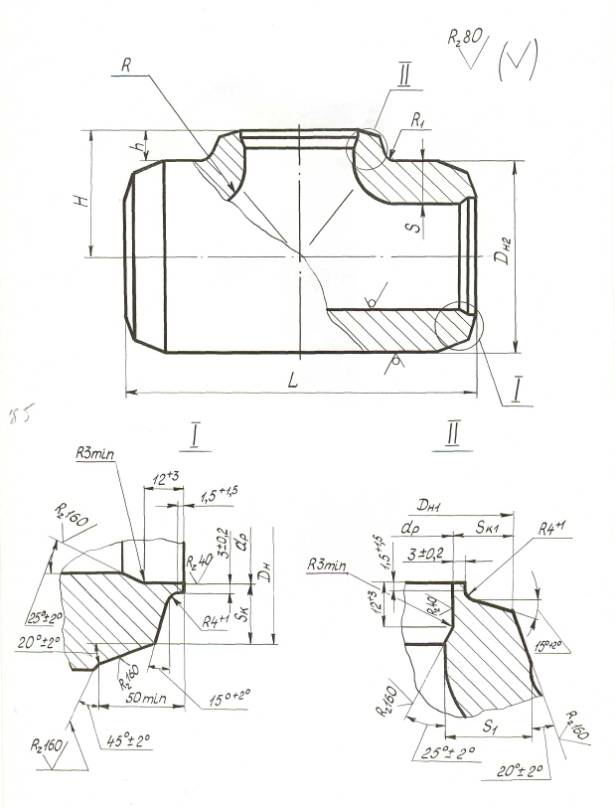

2. Конструкция, размеры и материал тройников должны соответствовать указанным на чертеже и в таблице.
3. Размеры высот Н и h радиусов R и R1 и толщины стенки Sk1 могут быть изменены при соблюдении условий прочности по усмотрению изготовителя.
4. Предельные отклонения по наружному диаметру Dн2 не должны превышать плюс 1,25% и минус 2%.
5. Остальные технические требования по ОСТ 24.125.60-89.
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
6. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.
Пункт 6. (Введен дополнительно. Изм. № 2)
7. Размер S1 обеспечивается технологией изготовления.
Пункт 7. (Введен дополнительно. Изм. № 4)
Размеры в мм
|
Исполнение |
Условный проход Dy |
Присоединяемые трубы |
Dн |
Dн1 |
Dн2 |
dp |
L |
Н* |
h |
S |
S1 |
Sk |
Sk1 |
R |
R1 |
Материал (марка, ГОСТ, ТУ) |
Масса, кг |
||||||
|
Наружный диаметр |
толщина стенки |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Пред. откл. +5 |
не менее |
не менее |
не менее |
не более |
Номин. |
Пред. откл. |
|||||||
|
Р=13,73 МПа (140 кгс/см2), t=560ºC |
|||||||||||||||||||||||
|
01 |
200 |
273 |
36 |
276 |
±1,2 |
277 |
+3 |
320 |
203 |
+0,72 |
600 |
±5 |
215 |
55 |
70 |
42 |
31,5 |
31,9 |
130 |
55 |
+5 |
Сталь 15ХIМIФ ТУ 14-3-420-75 |
318,0 |
|
02 |
300 |
377 |
50 |
380 |
±2,0 |
383 |
+4 |
460 |
281 |
+0,81 |
850 |
300 |
70 |
95 |
57 |
44,3 |
45,0 |
160 |
40 |
Сталь 15ХIМIФ ТУ 3-923-75 |
808,0 |
||
|
Р=13,73 МПа (140 кгс/см2), t=545ºC |
|||||||||||||||||||||||
|
03 |
200 |
273 |
32 |
276 |
±1,2 |
277 |
+3 |
320 |
211 |
+0,72 |
600 |
±5 |
220 |
60 |
70 |
42 |
27,3 |
27,8 |
130 |
55 |
+5 |
Сталь 15ХIМIФ ТУ 14-3-420-75 |
318,0 |
|
04 |
250 |
325 |
38 |
328 |
±2,0 |
330 |
400 |
251 |
+0,81 |
750 |
250 |
50 |
75 |
45 |
32,3 |
32,8 |
135 |
50 |
541,0 |
||||
|
Р=13,73 МПа (140 кгс/см2), t=515ºC |
|||||||||||||||||||||||
|
(05) |
125 |
159 |
16 |
161 |
±1,2 |
163 |
+2 |
185 |
128 |
+0,63 |
400 |
±5 |
118 |
25 |
32 |
19 |
13,4 |
14,0 |
60 |
25 |
+5 |
Сталь 12ХIМФ ТУ 14-3-460-75 |
59,2 |
|
(06) |
150 |
194 |
20 |
196 |
198 |
225 |
156 |
500 |
148 |
35 |
36 |
21 |
16,5 |
17,0 |
70 |
30 |
Сталь 15ХIМIФ ТУ 14-3-460-75 |
105,0 |
|||||
|
(07) |
175 |
219 |
22 |
222 |
221 |
+3 |
245 |
176 |
153 |
30 |
18,5 |
19,0 |
|||||||||||
|
(08) |
225 |
273 |
26 |
276 |
277 |
320 |
222 |
+0,72 |
600 |
215 |
55 |
50 |
29 |
22,5 |
23,0 |
100 |
45 |
243,0 |
|||||
|
(09) |
250 |
325 |
32 |
328 |
±2,0 |
330 |
380 |
263 |
+0,81 |
700 |
250 |
60 |
60 |
36 |
27,0 |
27,5 |
135 |
55 |
379,0 |
||||
|
Р=4,02 МПа (41 кгс/см2), t=545ºC |
|||||||||||||||||||||||
|
10 |
150 |
159 |
8 |
161 |
±1,2 |
162 |
+2 |
176 |
144 |
+0,63 |
400 |
±5 |
113 |
25 |
20 |
11 |
5,8 |
6,1 |
45 |
20 |
+5 |
Сталь 15ХIМIФ ТУ 14-3-460-75 |
34,5 |
|
11 |
250 |
273 |
13 |
276 |
273 |
+3 |
295 |
248 |
+0,72 |
600 |
188 |
40 |
26 |
17 |
9,9 |
10,4 |
60 |
25 |
Сталь 12ХIМФ ТУ 14-3-460-75 |
115,0 |
|||
(Измененная редакция. Изм. № 2)
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
* Размеры для справок
Пример условного обозначения тройника штампованного равнопроходного с условным проходом Dу 250 мм исполнения 04:
ТРОЙНИК РАВНОПРОХОДНЫЙ 250 04 ОСТ 108.104.13-82
Пример маркировки: 04 ОСТ 108.104.13-82 |
|
