ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ Сварные ПЕРЕХОДНЫЕ для ПАРопроводов ТЭС Конструкция и размеры |
ОСТ 108.104.12-82 ВзаменОСТ 24.104.14 в частиРном.=41 кгс/см2, t=545ºCОСТ 24.104.21 |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
срок введения с 01.01.85
до 01.01.96
(Измененная редакция. Изм. № 1)
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
Проверен в 1983 г.
(Отметка введена дополнительно. Изм. № 1)
1. Настоящий стандарт распространяется на тройники сварные переходные паропроводов тепловых электростанций с абсолютным давлением Р=4,02 МПа (41 кгс/см2) и температурой пара t=545ºC.
(Измененная редакция. Изм. № 3)

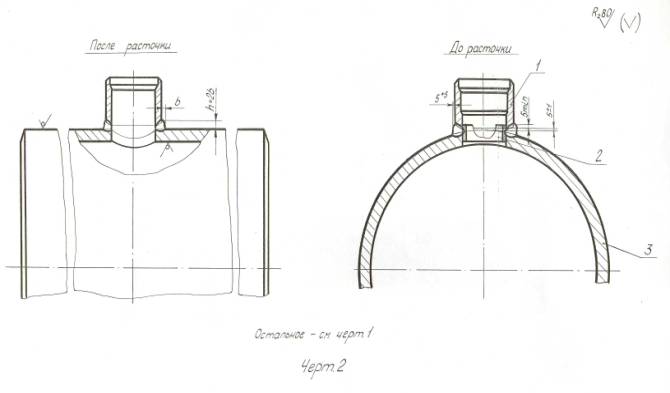

2. Конструкция и размеры сварных тройников должны соответствовать указанным на черт. 1, 2 и в табл. 1.
3. Сварочные материалы - по ОСТ 108.940.02-82.
4. После сварки штуцер поз. 1 растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва (см. черт. 1 и 2).
5. Материал трубы поз. 3 – см. табл. 2.
6. Остальные технические требования по ОСТ 24.125.60-89.
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
7. Масса наплавленного металла уточняется технологическим процессом.
Пункт 7. (Введен дополнительно. Изм. № 2)
(Измененная редакция. Изм. № 2)
Таблица 1
Размеры в мм
|
Исполнение |
Черт. |
Условный проход Dу×Dу1 |
Присоединяемые трубы |
Dн* |
Dн2* |
dв |
dв1 |
|||
|
Наружный диаметр и толщина стенки |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||
|
01 |
1 |
426×150 |
426×19 |
159×8 |
426 |
168 |
130 |
+1,0 |
135 |
+0,63 |
|
02 |
2 |
700×150 |
720×25 |
720 |
120 |
+0,87 |
128 |
|||
|
03 |
1 |
700×250 |
273×13 |
300 |
240 |
+1,15 |
245 |
+0,72 |
||
|
04 |
500×350 |
530×25 |
377×17 |
530 |
404 |
328 |
+1,3 |
334 |
+0,89 |
|
|
05 |
600×350 |
630×28 |
630 |
|||||||
|
06 |
700×350 |
720×25 |
720 |
|||||||
(Измененная редакция. Изм. № 2)
Продолжение табл. 1
Размеры в мм
|
Исполнение |
dр |
dр1* |
H |
L |
lp |
S* |
Sк не менее |
Sк1* |
b |
Масса наплавленного металла, кг |
Масса, кг |
|
|
Номин. |
Пред. откл. |
Пред. откл. ±5 |
Пред. откл. ±5 |
не менее |
||||||||
|
01 |
390 |
+0,89 |
144 |
338 |
600 |
50 |
24 |
14,7 |
5,8 |
11 |
1,3 |
182 |
|
02 |
672 |
+1,00 |
495 |
1000 |
30 |
21,8 |
562 |
|||||
|
03 |
248 |
540 |
9,9 |
20 |
4,1 |
589 |
||||||
|
04 |
484 |
+0,97 |
345 |
487 |
800 |
40 |
17,0 |
13,0 |
25 |
10,3 |
494 |
|
|
05 |
576 |
+1,00 |
544 |
60 |
21,5 |
581 |
||||||
|
06 |
672 |
597 |
1000 |
50 |
30 |
21,8 |
631 |
|||||
(Измененная редакция. Изм. № 2)
* Размеры для справок
Пример условного обозначения тройника переходного с условным проходом Dу×Dу1 400×150 исполнения 01:
ТРОЙНИК переХОДНЫЙ 400×150 01 ОСТ 108.104.12-82
Пример маркировки: 01 ОСТ 108.104.12-82 |
|
Таблица 2
|
Поз. |
1 |
2 |
3 |
|
|
наименование |
Штуцер |
Кольцо подкладное |
Труба |
Материал |
|
Марка, ТУ |
||||
|
Количество |
1 |
1 |
1 |
- |
|
Обозначение тройника |
Обозначение |
- |
||
|
01 ОСТ 108.104.12-82 |
17 ОСТ 108.462.10-82 |
14 ОСТ 108.520.03-82 |
- |
Сталь 12ХIМФ ТУ 14-3-460-75 |
|
02 ОСТ 108.104.12-82 |
09 ОСТ 108.462.09-82 |
12 ОСТ 108.520.03-82 |
Сталь 15ХIМIФ ТУ 14-3-460-75 |
|
|
03 ОСТ 108.104.12-82 |
21 ОСТ 108.462.10-82 |
23 ОСТ 108.520.03-82 |
||
|
04 ОСТ 108.104.12-82 |
22 ОСТ 108.462.10-82 |
06 ОСТ 108.520.03-82 |
||
|
05 ОСТ 108.104.12-82 |
23 ОСТ 108.462.10-82 |
|||
|
06 ОСТ 108.104.12-82 |
24 ОСТ 108.462.10-82 |
|
||
(Измененная редакция. Изм. № 2)
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Изм. |
Номера листов (страниц) |
Номер документа |
Подпись |
Дата |
Срок введения изменения |
|||
|
измененных |
замененных |
новых |
аннулированных |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
