ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ РАВНОПРОХОДНЫЕ С ОБЖАТИЕМ для трубопроводов ТЭС Конструкция и размеры |
ОСТ 108.104.04-82 Введен впервые |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
срок введения с 01.01.85
до 01.01.96
(Измененная редакция. Изм. № 1)
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
Проверен в 1983 г.
Отметка введена дополнительно. Изм. № 1
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на тройники равнопроходные с вытянутой горловиной и обжатыми концами для трубопроводов тепловых электростанций с абсолютным давлением и температурой среды:
Р=3,92 МПа (40 кгс/см2), t=440°C;
Р=7,45 МПа (76 кгс/см2), t=I45°C;
Р=4,31 МПа (44 кгс/см2), t=340°C;
Р=3,92 МПа (40 кгс/см2), t=200°C.
(Измененная редакция. Изм. № 3)

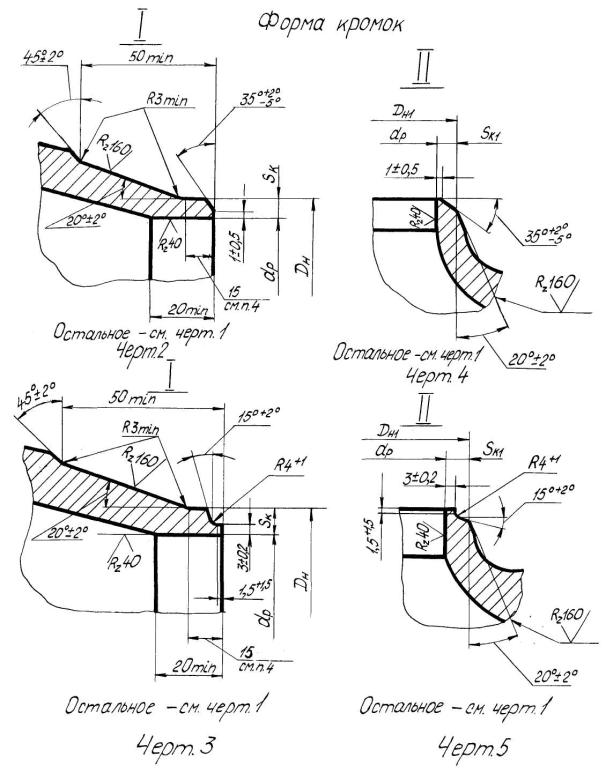

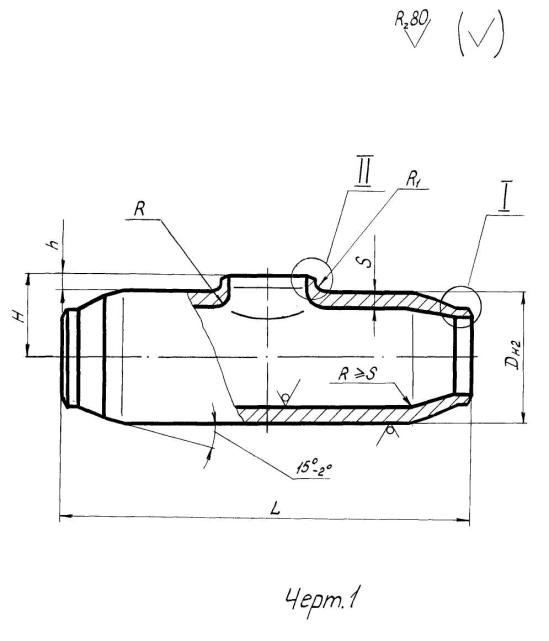

2. Конструкция и размеры тройников должны соответствовать указанным на черт. 1÷5 и в таблице.
3. Материал тройников - сталь 20 по ТУ 14-3-460-75.
4. Размер прямого участка - рекомендуемый и уточняется технологическим процессом изготовителя. Допускается изготовление подкатанной части без прямых участков.
5. Размеры высот Н и h, радиусов R и R1
и толщины стенки
- могут быть изменены
при соблюдении условий прочности по усмотрению изготовителя.
6. Остальные технические требования по ОСТ 24.125.60-89.
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
Размеры в мм
|
Исполнение |
Черт. для |
Условный проход Dy |
Присоединение трубы |
DH |
|
|
dP |
L |
H* |
h |
S |
SK |
|
R |
R1 |
Масса, кг |
||||||
|
I |
II |
Наружный диаметр |
Толщина стенки |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Пред. откл. ±5 |
не менее |
не более |
не менее |
|
||||||
|
01 |
2 |
4 |
80 |
89 |
6 |
89 |
+2 -1 |
91 |
+2 |
133 |
77 |
+0,46 |
450 |
±5 |
84 |
18 |
13 |
5,4 |
5,4 |
15 |
9 |
18,3 |
|
02 |
3 |
5 |
100 |
108 |
8 |
108 |
+2 -1 |
109 |
+2 |
159 |
93 |
+0,54 |
700 |
±5 |
103 |
23 |
13 |
5,4 |
5,8 |
25 |
9 |
33,2 |
|
03 |
2 |
4 |
100 |
108 |
6 |
108 |
+2 -1 |
109 |
+2 |
159 |
97 |
+0,54 |
700 |
±5 |
103 |
23 |
13 |
4,6 |
4,7 |
25 |
9 |
33,2 |
|
04 |
2 |
4 |
80 |
89 |
4 |
89 |
+2 -1 |
91 |
+2 |
133 |
81 |
+0,54 |
450 |
±5 |
84 |
18 |
13 |
3,6 |
4,0 |
15 |
9 |
18,3 |
|
05 |
2 |
4 |
100 |
108 |
4,5 |
108 |
+2 -1 |
109 |
+2 |
159 |
100 |
+0,54 |
700 |
±5 |
103 |
23 |
13 |
2,7 |
3,4 |
25 |
9 |
33,2 |
(Измененная редакция. Изм. № 2)
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
* Размер для справок
Пример условного обозначения тройника равнопроходного с условным проходом Dy 100 мм исполнения 03:
тройник равнопроходный 100 03 ОСТ 108.104.03-82
Пример маркировки: 03 ОСТ 108.104.04-82 |
|
