ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ Сварные ПЕРЕХОДНЫЕ для трубопроводов ТЭС Конструкция и размеры |
ОСТ 108.104.03-82 Взамен НО 1077-60 в части Рном.=380 кгс/см2, t=280ºC |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
срок введения с 01.01.85
до 01.01.96
(Измененная редакция. Изм. № 1)
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
Проверен в 1983 г.
(Отметка введена дополнительно. Изм. № 1)
1. Настоящий стандарт распространяется на тройники сварные переходные трубопроводов тепловых электростанций с абсолютным давлением и температурой воды:
Р=37,27 МПа (380 кгс/см2), t=280ºC;
Р=23,54 МПа (240 кгс/см2), t=250ºC;
Р=18,14 МПа (185 кгс/см2), t=215ºC.
(Измененная редакция. Изм. № 3)

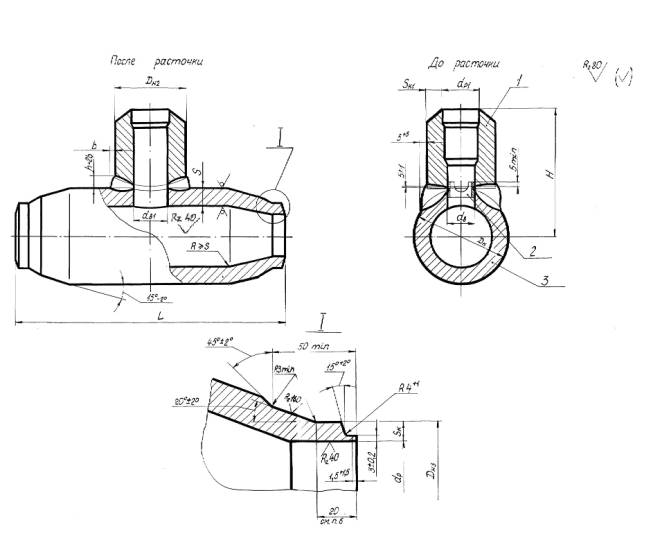

2. Конструкция и размеры сварных тройников должны соответствовать указанным на чертеже и в табл. 1.
3. Выбор сварочных материалов в зависимости от вида сварки производить по ОСТ 108.940.02-82.
4. После сварки штуцер поз. 1 растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва (см. чертеж).
5. Материал трубы поз. 3 - сталь 15ГС ТУ 14-3-460-75.
6. Размер прямого участка - рекомендуемый и уточняется технологическим процессом изготовителя. Допускается изготовление подкатанной части без прямых участков.
7. Остальные технические требования по ОСТ 24.125.60-89.
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
8. Масса наплавленного металла уточняется технологическим процессом.
Пункт 8. (Введен дополнительно. Изм. № 2)
(Измененная редакция. Изм. № 2)
Таблица 1
Размеры в мм
|
Исполнение |
Условные проходы Dy Dy1 |
Присоединяемые трубы |
Dн* |
Dн2* |
Dн3 |
dв |
dв1 |
||||
|
Наружный диаметр |
Толщина стенки |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||
|
Р=37,27 МПа (380 кгс/см2), t=280ºC |
|||||||||||
|
01 |
250×200 |
325×42 |
273×36 |
377 |
300 |
325 |
+4 -1 |
186 |
+1,3 |
190 |
±0,5 |
|
Р=23,54 МПа (240 кгс/см2), t=250ºC |
|||||||||||
|
02** |
225×175 |
273×24 |
219×19 |
325 |
219 |
273 |
+4 -1 |
170 |
+1,3 |
174 |
±0,5 |
|
Р=18,14 МПа (185 кгс/см2), t=215ºC |
|||||||||||
|
03** |
225×175 |
273×19 |
219×16 |
325 |
219 |
273 |
+4 -1 |
170 |
+1,3 |
174 |
±0,5 |
(Измененная редакция. Изм. № 3)
Продолжение табл.1
Размеры в мм
|
Исполнение |
dр |
dр1 |
L |
H |
S |
Sк |
Sк1 |
b |
Масса наплавленного металла, кг |
Масса, кг |
||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Пред. откл. ±5 |
не менее |
не менее |
||||||
|
Р=37,27 МПа (380 кгс/см2), t=280ºC |
||||||||||||
|
01 |
245 |
+0,72 |
203 |
+0,72 |
850 |
449 |
50 |
36,4 |
30,8 |
37 |
5,1 |
451 |
|
Р=23,54 МПа (240 кгс/см2), t=250ºC |
||||||||||||
|
02** |
226 |
+0,72 |
182 |
+0,72 |
650 |
306 |
42 |
20,2 |
16,5 |
17 |
2,4 |
214 |
|
Р=18,14 МПа (185 кгс/см2), t=215ºC |
||||||||||||
|
03** |
236 |
+0,72 |
188 |
+0,72 |
650 |
306 |
28 |
16,0 |
13,2 |
17 |
2,4 |
154 |
* Размеры для справок
** Допускается применять в технически обоснованных случаях.
Пример условного обозначения тройника переходного с условным проходом Dy× Dy1 225×175 мм исполнения 02:
ТРОЙНИК ПЕРЕХОДНЫЙ 225×175 02 ОСТ 108.104.03-82
Пример маркировки: 02 ОСТ 108.104.03-82 |
|
Таблица 2
|
Обозначение |
Поз. 1 Штуцер |
Поз. 2 Кольцо подкладное |
Поз. 3 Труба |
|
Количество |
|||
|
1 |
1 |
1 |
|
|
Обозначение |
|||
|
01 ОСТ 108.104.03-82 |
06 ОСТ 108.462.03-82 |
19 ОСТ 108.520.02-82 |
- |
|
02 ОСТ 108.104.03-82 |
12 ОСТ 108.462.03-82 |
17 ОСТ 108.520.02-82 |
|
|
03 ОСТ 108.104.03-82 |
16 ОСТ 108.462.03-82 |
17 ОСТ 108.520.02-82 |
|
