ПРАВИТЕЛЬСТВО МОСКВЫ
КОМИТЕТ ПО АРХИТЕКТУРЕ И ГРАДОСТРОИТЕЛЬСТВУ г. МОСКВЫ
МОСКОВСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ТИПОЛОГИИ, ЭКСПЕРИМЕНТАЛЬНОГО ПРОЕКТИРОВАНИЯ
РМ-2918
Выпуск 2005г.
ДВЕРИ МЕТАЛЛИЧЕСКИЕ ПРОТИВОПОЖАРНЫЕ СЛУЖЕБНЫЕ И УСТРОЙСТВО ВНУТРИКВАРТИРНОГО ПОЖАРОТУШЕНИЯ ПРОИЗВОДСТВА НПО "ПУЛЬС" ДЛЯ ЖИЛЫХ ДОМОВ МАССОВЫХ СЕРИЙ
Москва 2005г.
ПРИКАЗ
ПО МОСКОВСКОМУ НАУЧНО-ИССЛЕДОВАТЕЛЬСКОМУ И ПРОЕКТНОМУ ИНСТИТУТУ ТИПОЛОГИИ И ЭКСПЕРИМЕНТАЛЬНОГО ПРОЕКТИРОВАНИЯ
№ 23-ТО
от «22» августа 2005 г.
О вводе в действие РМ-2918, выпуск 2005г. Дог. 3-М76
1. Ввести в действие для применения в проектировании и строительстве г. Москвы:
РМ-2918, выпуск 2005г. "Двери металлические противопожарные служебные и устройство внутриквартирного пожаротушения производства НПО "Пульс" для жилых домов массовых серий", разработанный на основании поручения ОАО "Москапстрой" (договор № 3-М76)и откорректированный в связи с изменением нормативов (введением в действие ПБ 10-558-03 "Правила устройства и безопасной эксплуатации лифтов"). Изделия, входящие в этот альбом могут применяться в проектах блок-секций жилых домов типовых серий П3М, П44Т, П46М, П55М
2. Начальнику МТО Гурову С.Г.:
в 3-х дневный срок внести запись о вводе в действие в альбом РМ-2918, выпуск 2005г
3. Заведующему проектным кабинетом: Павловой Т.М.
включить в действующий перечень альбом рабочих чертежей изделий
С вводом в действие альбома РМ-2918, выпуск 2005г альбом РМ-2918 введенный в действие в 2003г. распространению не подлежит
4. Разрешается распространять вышеуказанный(ые) альбом(ы) по заявкам.
5. Техническому отделу института отправить данный приказ в установленные адреса.
6. Контроль за выполнением настоящего приказа возложить на начальника Архитектурно-Технического отдела Воробьева Г.А..
ЗАМДИРЕКТОРА ИНСТИТУТА В.А.АНИКИН
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
Настоящий альбом монтажных узлов на двери металлические противопожарные и установку устройства внутриквартирного пожаротушения (шкаф пожарный), изготавливаемые НПО «Пульс», г. Москва, разработан в соответствии с Договором № 3-М76 от 05.02.2003г.
Двери металлические ДЭМ 21-10, ДБМ 20-10у, ДБМ 19-10у, ДМЭВ 22-9у, ДМЭВ 21-9у предназначены для установки в машинные помещения и электрощитовые в жилых домах типовых серии П3М, П44Т, П46М, П55М.
Все двери являются противопожарными с пределом огнестойкости EI 30, EI 60.

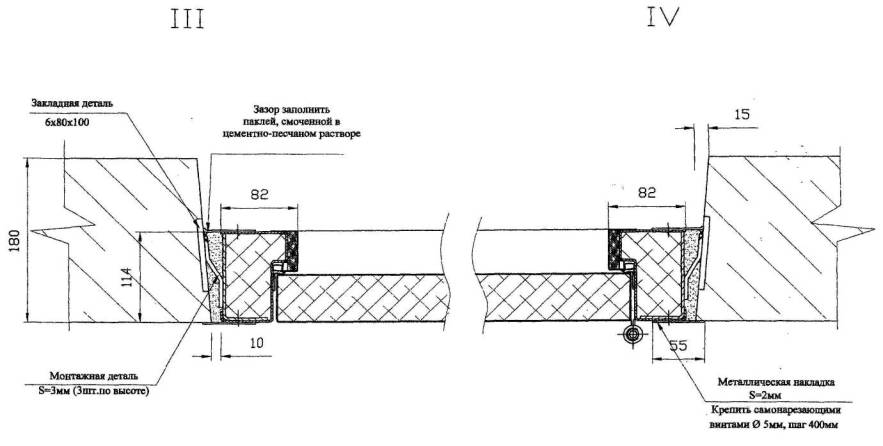

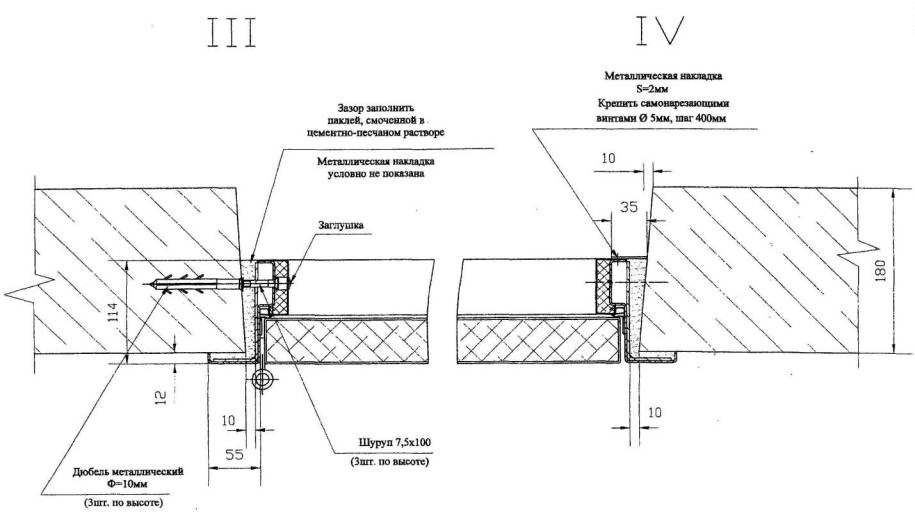

Двери устанавливаются в проем железобетонных плит и крепятся к существующим закладным деталям на сварке с помощью монтажных элементов, или к железобетонным плитам с помощью дюбелей и винтов (шурупов).

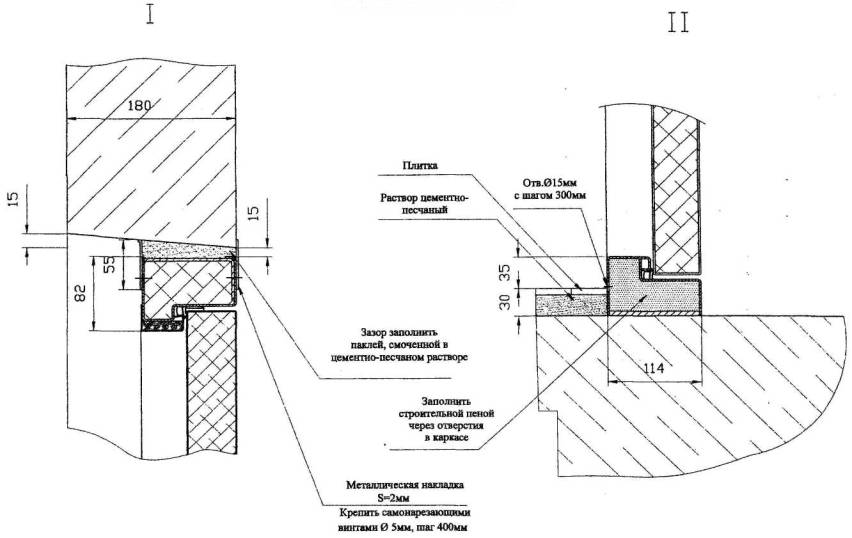

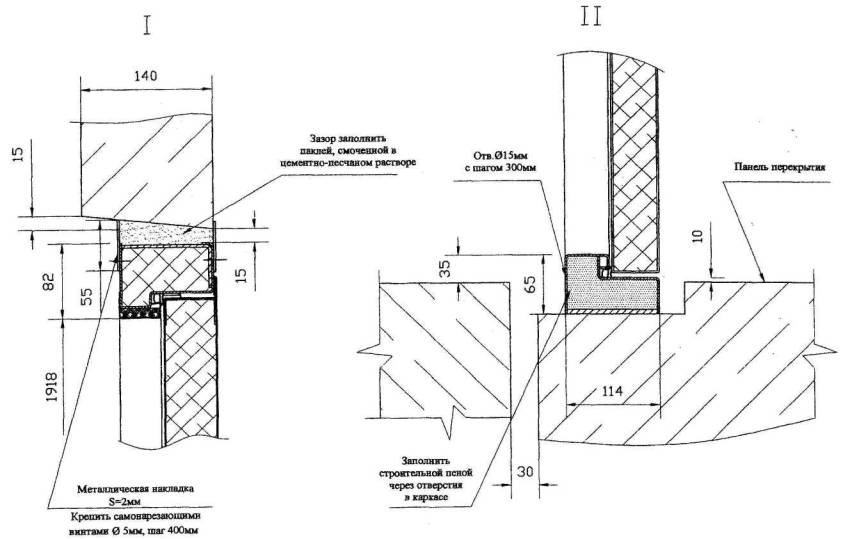

Зазоры между строительной панелью и коробкой двери заполняются паклей, смоченной в цементно-песчанном растворе, и закрываются металлическими нательниками или оштукатуриваются.

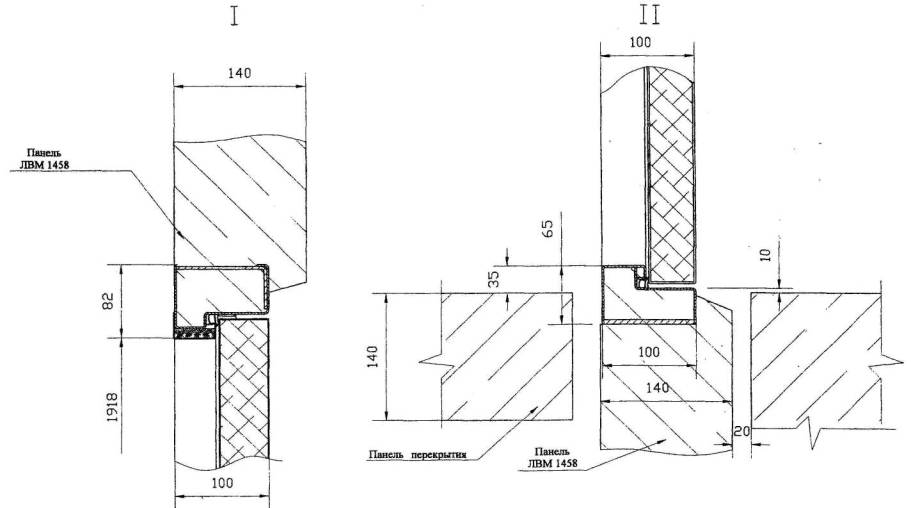

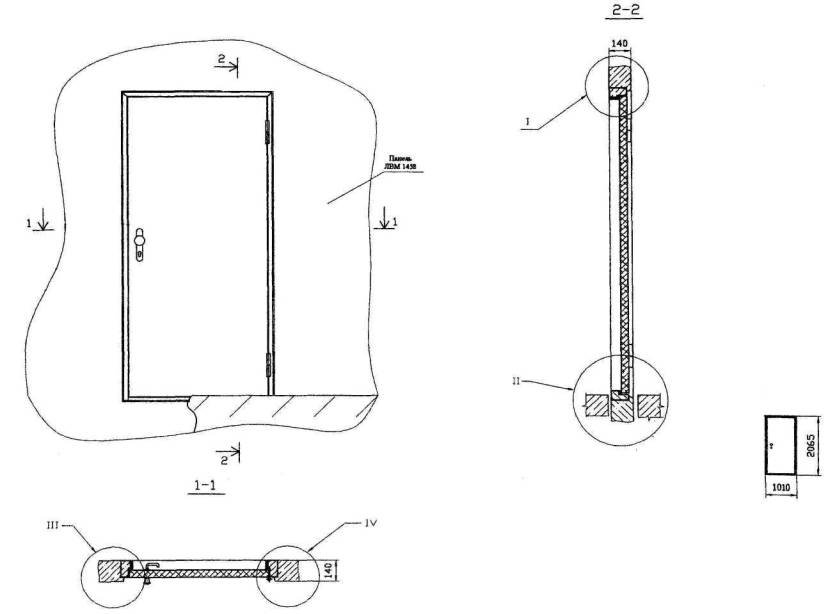

Для домов серии П44Т предусмотрен вариант двери входа в машинное помещение ДЭМ 21-10.1, которая формуется непосредственно в строительную панель ЛВМ 1458 на стадии ее изготовления.
Все металлоконструкции дверей покрываются порошковой краской по стандарту RAL и согласовываются с заказчиком.
Все двери оснащены ручками и замками с функцией "Антипаника".
На двери входа в машинные помещения установлены замки GBS-83.
Для дверей входа в электрощитовые предусмотрена установка самозакрывающихся замков GBS-90.
Двери противопожарные, выпускаемые НПО «Пульс», сертифицированы, изготавливаются в соответствии с требованиями ГОСТ 30247.0-94 и ТУ 5262-009-45881400-02, ТУ 5262-013-45881400-03.

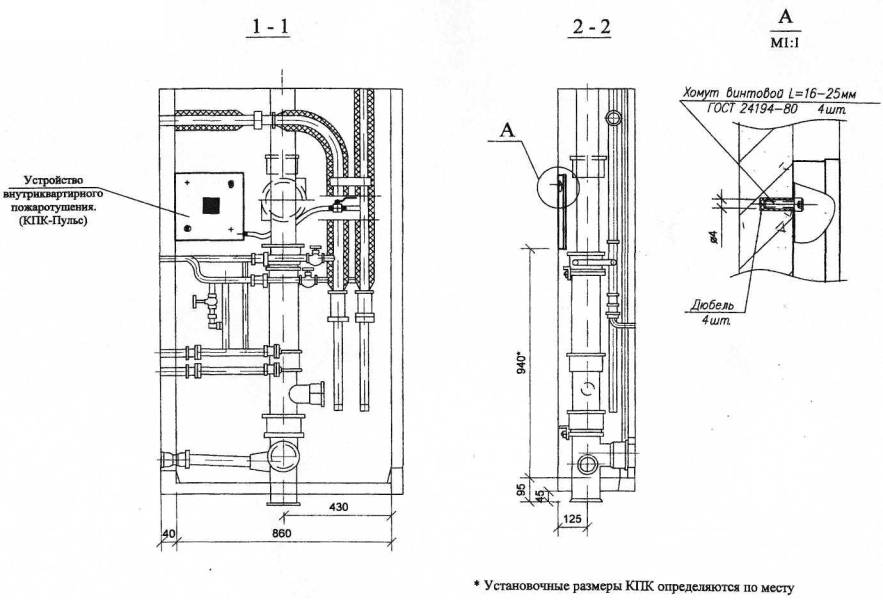

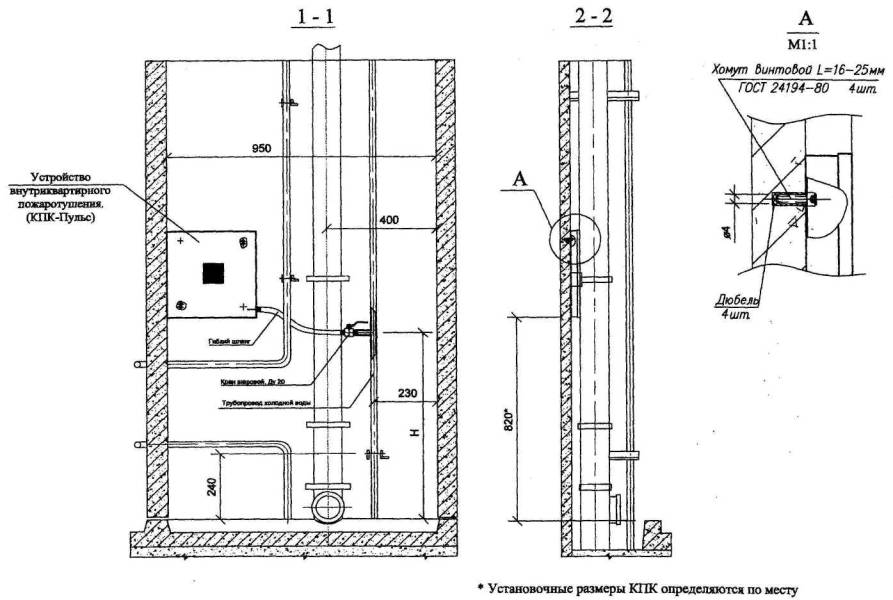

Устройство внутриквартирного пожаротушения (шкаф пожарный) КПК-Пульс предназначен для использования в качестве первичного средства для тушения загораний в квартирах на ранней стадии их возникновения, устанавливается рядом с трубопроводом холодной воды хозяйственно-питьевого водопровода в сантехузлах типовых этажей жилых домов серий: П3М, П44Т, П46М, П55М (крепится с помощью шурупов и дюбелей в доступном месте) и присоединяется к отдельному крану гибким шлангом.
Шкаф изготовлен из оцинкованной стали толщ 1.00 мм, рассчитан на эксплуатацию в помещении при температуре от +5 С До + 45 С при относительной влажности до 95% в соответствует общим правилам безопасности согласно ГОСТ 12.2.003. Покрытие - порошковая краска.
Устройство внутриквартирного пожаротушения серии КПК-Пульс, соответствует ТУ 4854-007-45881400-02 и имеет сертификат соответствия № РОСС RU.АЯ04. Н00606, паспорт на изделие и устанавливается в соответствии с требованиями СНиП 31-01-2003.

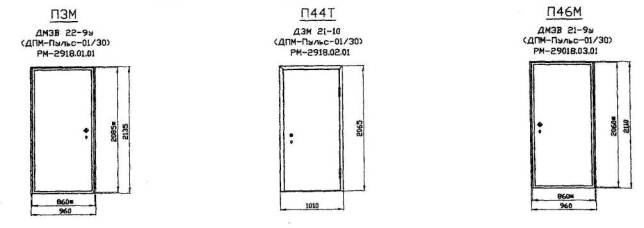

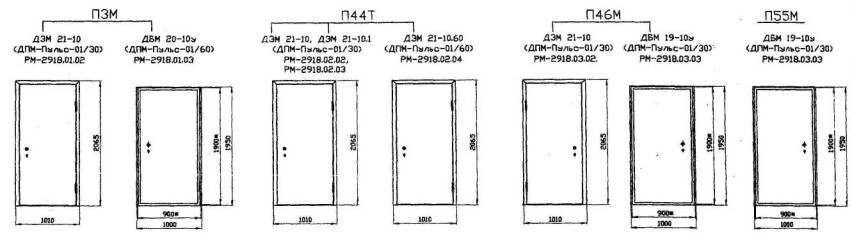

ДВЕРИ ВХОДА В ЭЛЕКТРОЩИТОВУЮ
ДВЕРИ ВХОДА В МАШИННОЕ ПОМЕЩЕНИЕ
*Установочный размер двери с угловой коробкой
Изготовитель дверей металлических НПО ”Пульс”, г. Москва

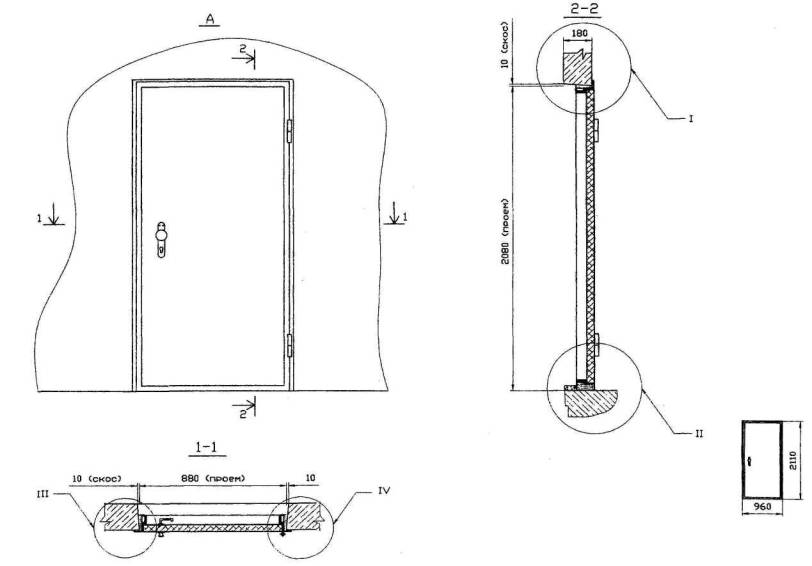

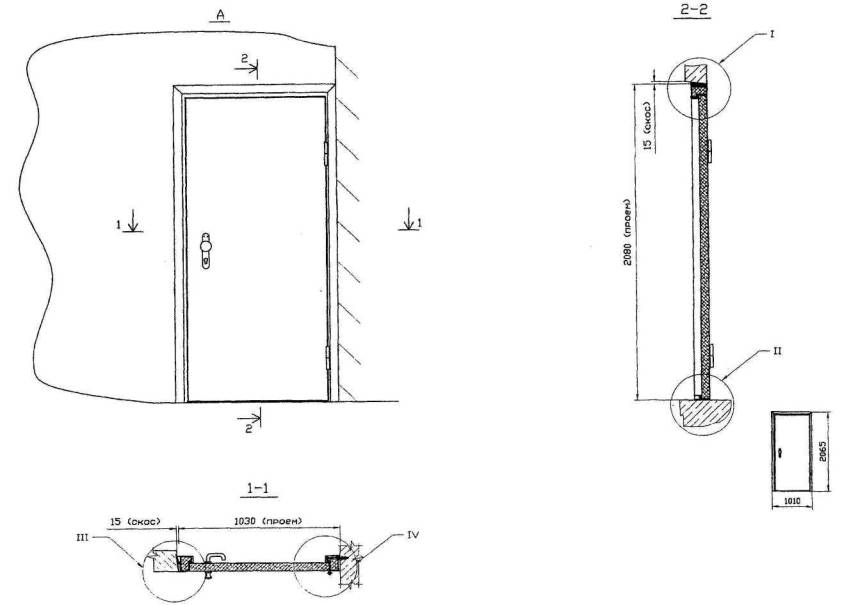

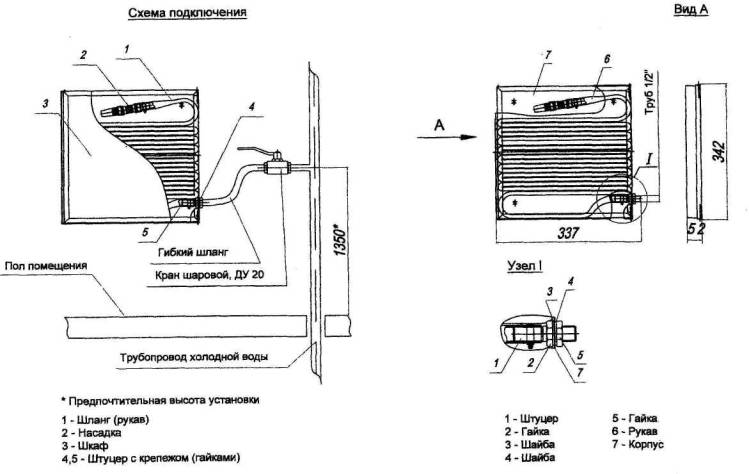

Общий вид, вид А, узел I, схема подключения
ДМЭВ 22-9у (ДПМ-Пульс-01/30)
Схема расположения
П3М
ДМЭВ 22-9у
(ДПМ-Пульс-01/30)

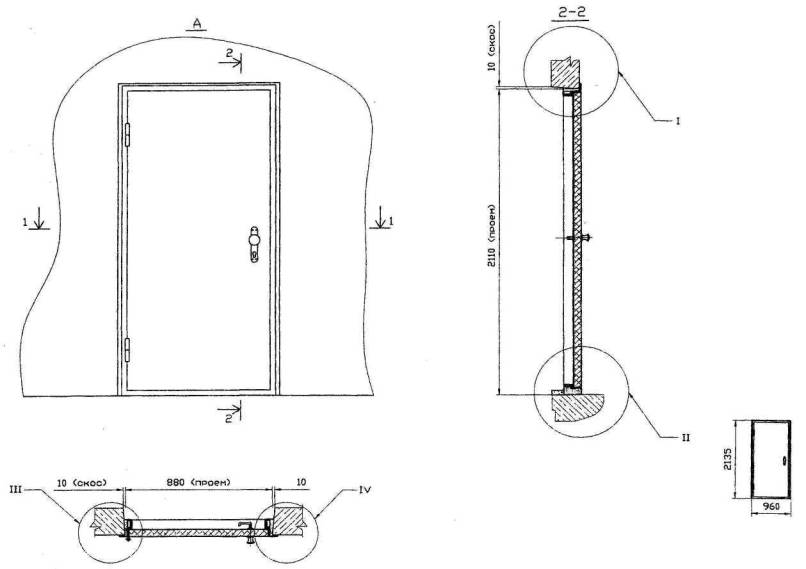

Вход в электрощитовую
П3М
ДМЭВ 22-9у
(ДПМ-Пульс-01/30)

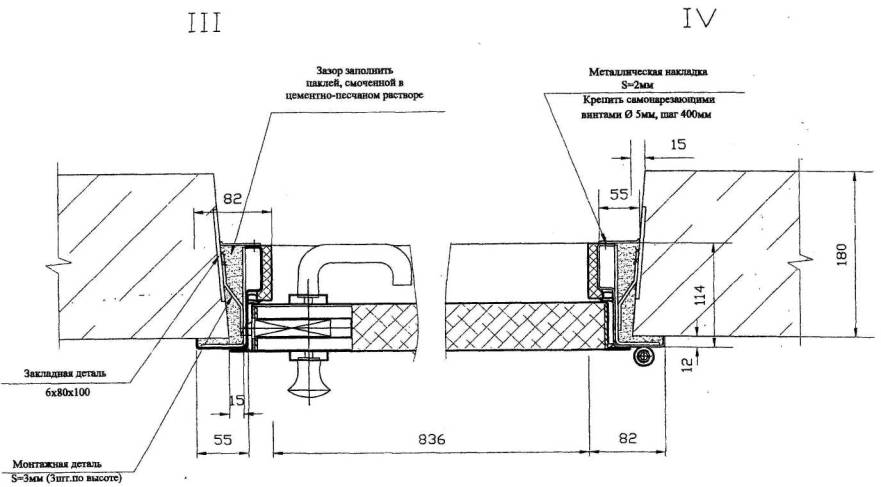

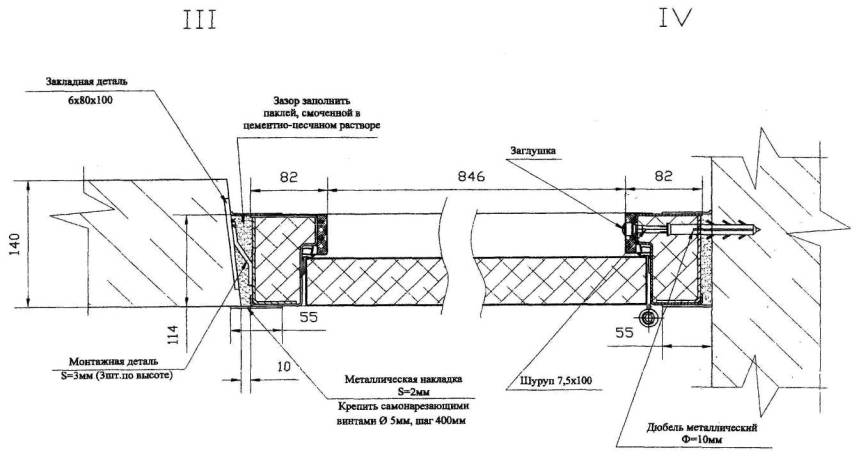

Узлы установки двери входа в электрощитовую
П3М
ДМЭВ 22-9у
(ДПМ-Пульс-01/30)
Узлы установки двери входа в электрощитовую
П3М

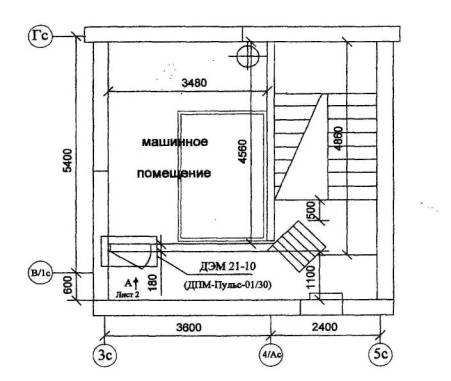

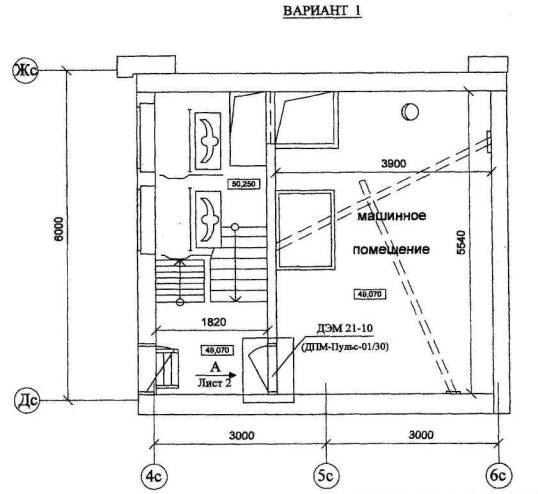

ДЭМ 21-10 (ДПМ-Пульс-01/30)
Схема расположения
П3М

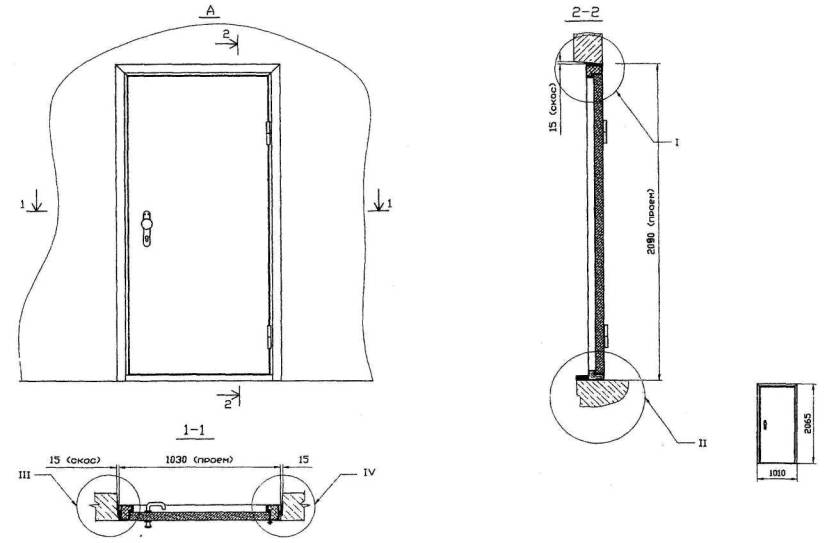

ДЭМ 21-10 (ДПМ-Пульс-01/30)
Вход в машинное помещение
П3М

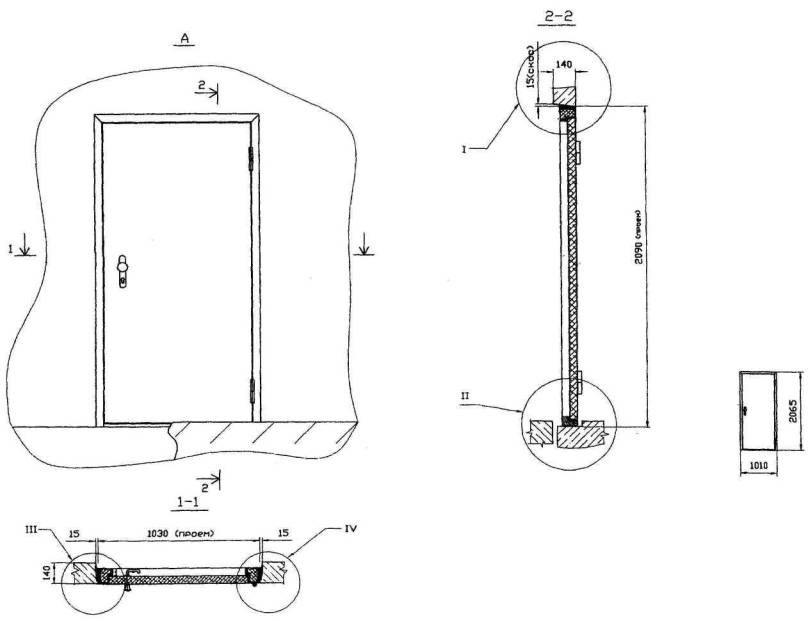

ДЭМ 21-10 (ДПМ-Пульс-01/30)

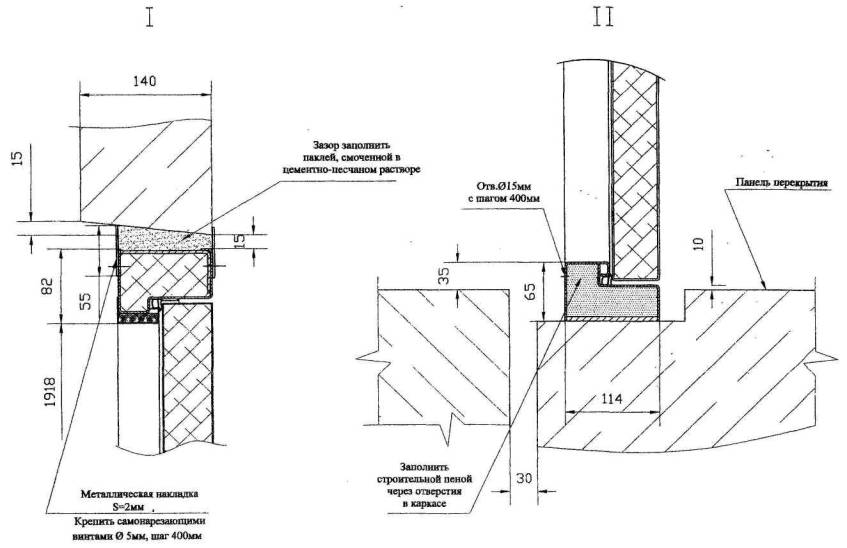

Узлы установки двери входа в машинное помещение
П3М
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Узлы установки двери входа в машинное помещение
П3М
ДБМ 20-10у (ДПМ-Пульс-01/60)
Схема расположения
П3М
ДБМ 20-10у (ДПМ-Пульс-01/60)
Вход в машинное помещение
П3М
ДБМ 20-10у (ДПМ-Пульс-01/60)
Узлы установки двери входа в машинное помещение
П3М
ДБМ 20-10у (ДПМ-Пульс-01/60)
Узлы установки двери входа в машинное помещение
П3М

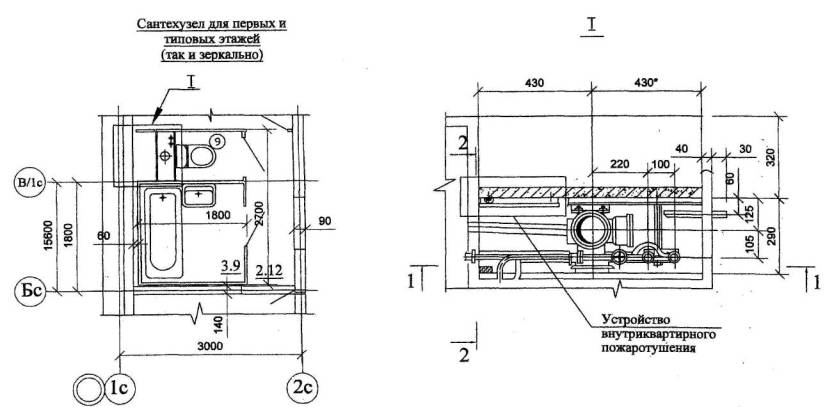

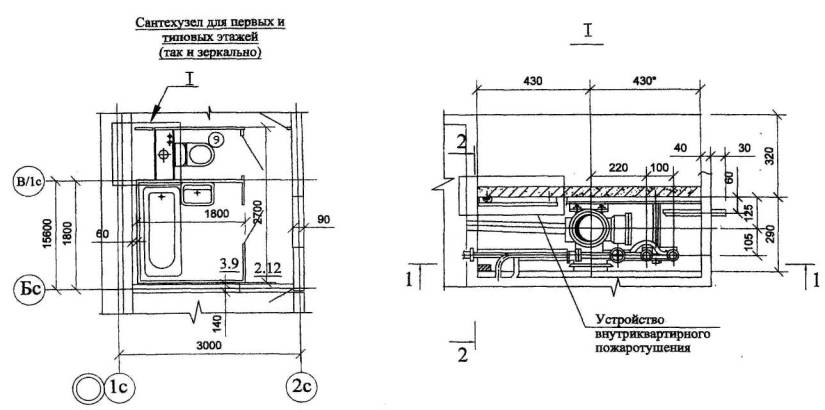

Устройство внутриквартирного пожаротушения для жилых домов массовых серий
Схема расположения
П3М

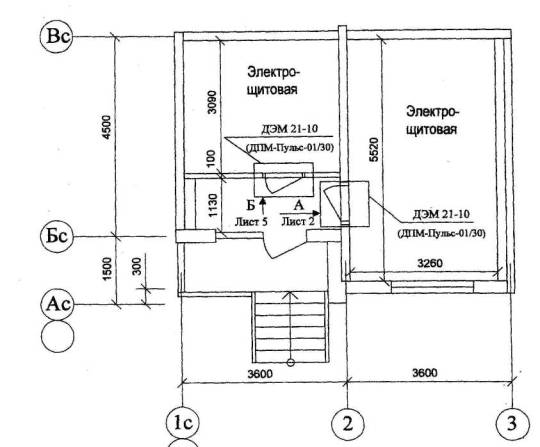

ДЭМ 21-10 (ДПМ-Пульс-01/30)
Схема расположения
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Вход в электрощитовую
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Узлы установки двери входа в электрощитовую
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Узлы установки двери входа в электрощитовую
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)

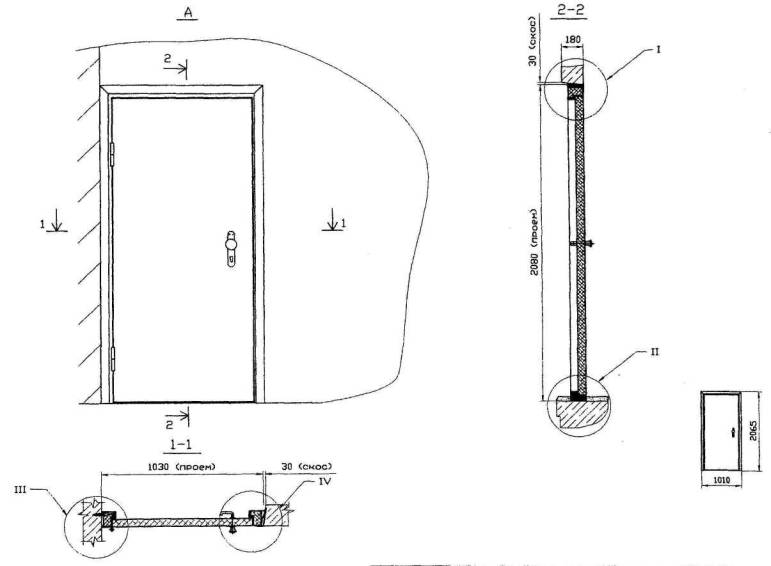

Вход в электрощитовую
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Узлы установки двери входа в электрощитовую
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Узлы установки двери входа в электрощитовую
П44Т

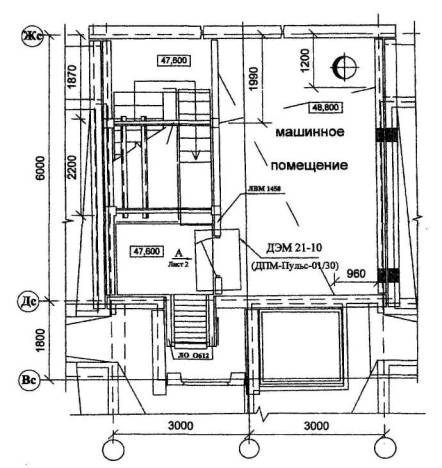

ДЭМ 21-10 (ДПМ-Пульс-01/30)
Схема расположения
П44Т

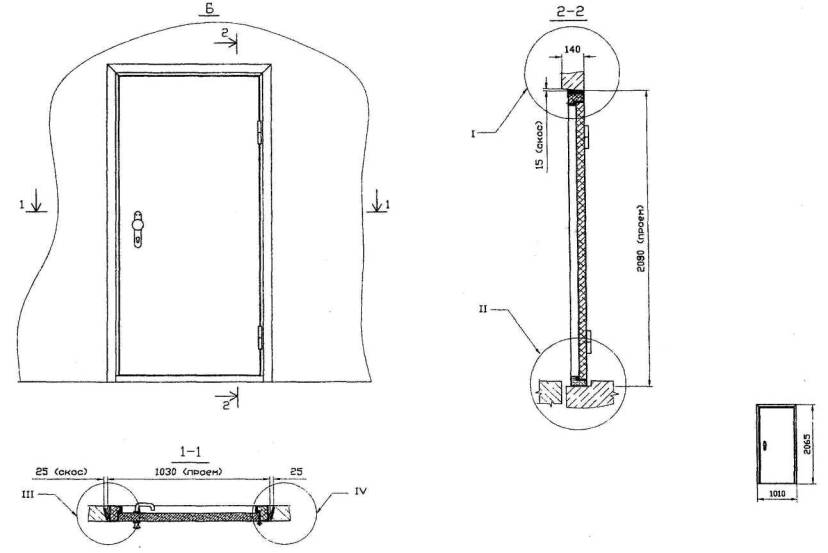

ДЭМ 21-10 (ДПМ-Пульс-01/30)
Вход в машинное помещение
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)

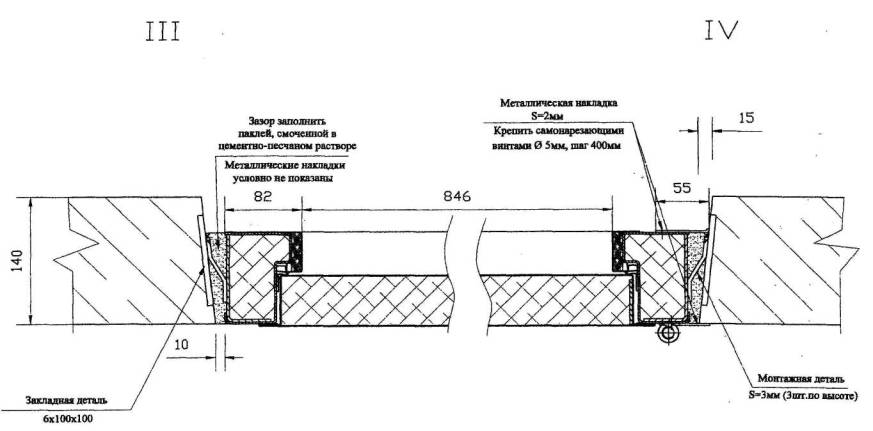

Узлы установки двери входа в машинное помещение
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Узлы установки двери входа в машинное помещение
П44Т
ДЭМ 21-10.1 (ДПМ-Пульс-01/30)
Схема расположения
П44Т
ДЭМ 21-10.1 (ДПМ-Пульс-01/30)
Вход в машинное помещение
П44Т
ДЭМ 21-10.1 (ДПМ-Пульс-01/30)

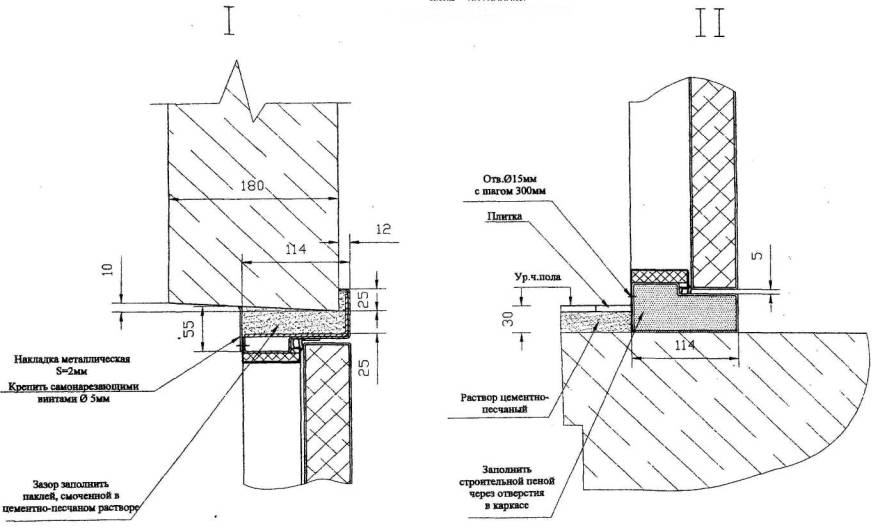

Узлы установки двери входа в машинное помещение
П44Т
ДЭМ 21-10.1 (ДПМ-Пульс-01/30)
Узлы установки двери входа в машинное помещение
П44Т

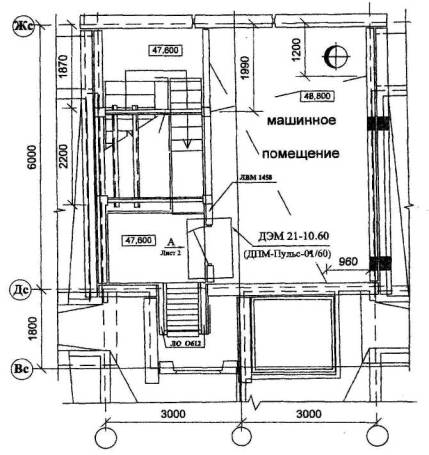

ДЭМ 21-10.60 (ДПМ-Пульс-01/60)
Схема расположения
П44Т
ДЭМ 21-10.60 (ДПМ-Пульс-01/60)
Вход в машинное помещение
П44Т
ДЭМ 21-10.60 (ДПМ-Пульс-01/60)

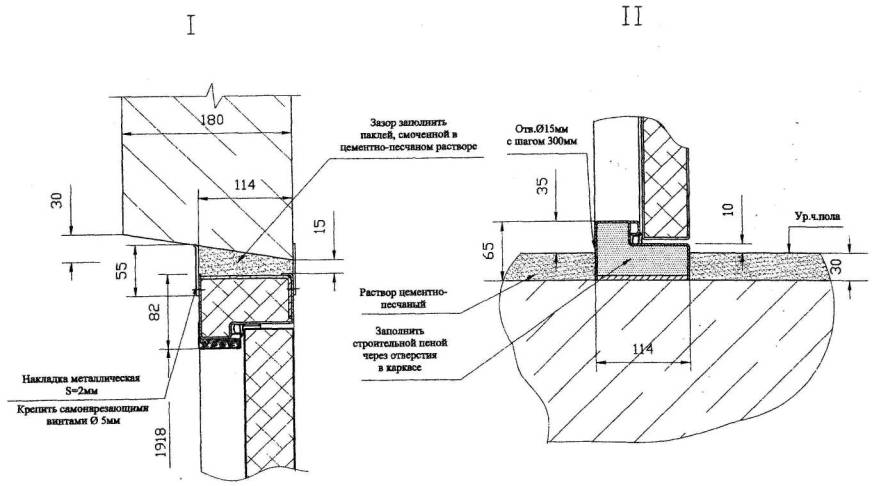

Узлы установки двери входа в машинное помещение
П44Т
ДЭМ 21-10.60 (ДПМ-Пульс-01/60)
Узлы установки двери входа в машинное помещение
П44Т

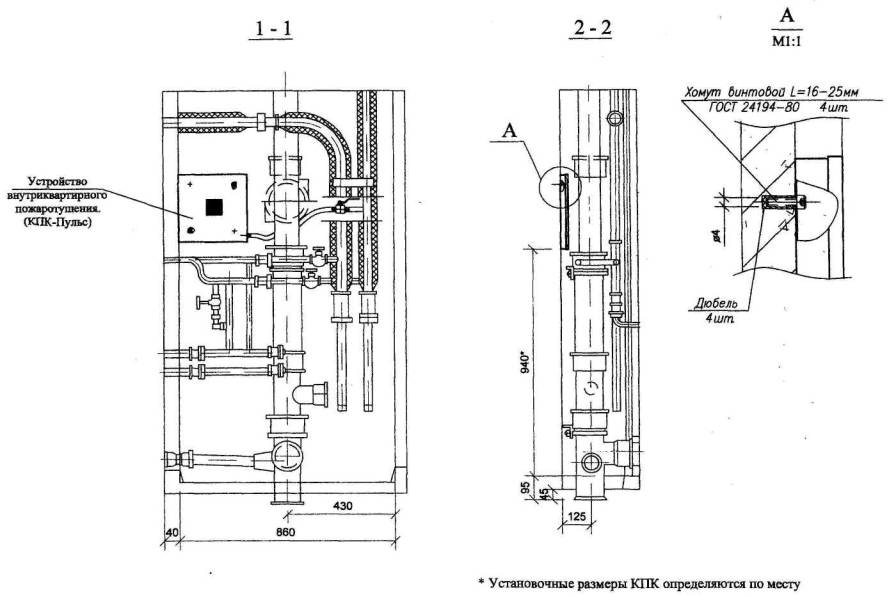

Устройство внутриквартирного пожаротушения для жилых домов массовых серий
Схема расположения
П44Т

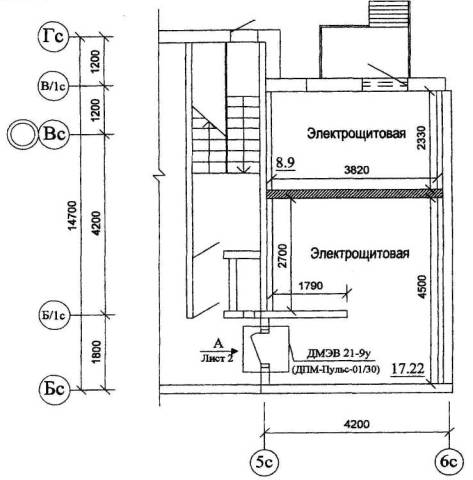

ДМЭВ 21-9у (ДПМ-Пульс-01/30)
Схема расположения
П46М

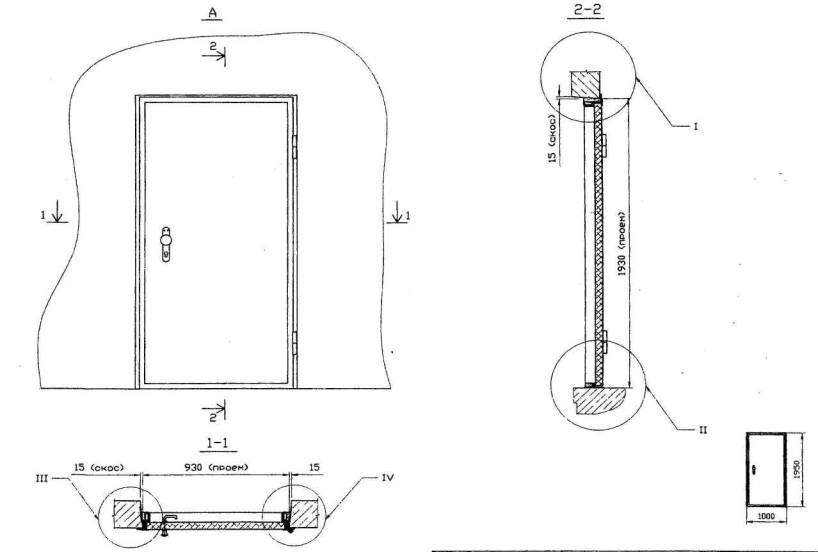

ДМЭВ 21-9у (ДПМ-Пульс-01/30)
Дверь входа в электрощитовую
П46М
ДМЭВ 21-9у (ДПМ-Пульс-01/30)
Узлы остановки двери входа в электрощитовую
П46М
ДМЭВ 21-9у (ДПМ-Пульс-01/30)
Узлы остановки двери входа в электрощитовую
П46М
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Схема расположения
П46М
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Вход в машинное помещение
П46М
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Узлы установки двери входа в машинное отделение
П46М
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Узлы установки двери входа в машинное отделение
П46М
ДБМ 19-10у (ДПМ-Пульс-01/30)

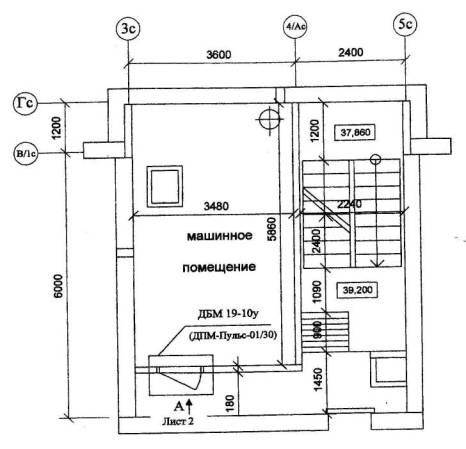

Схема расположения
П46М

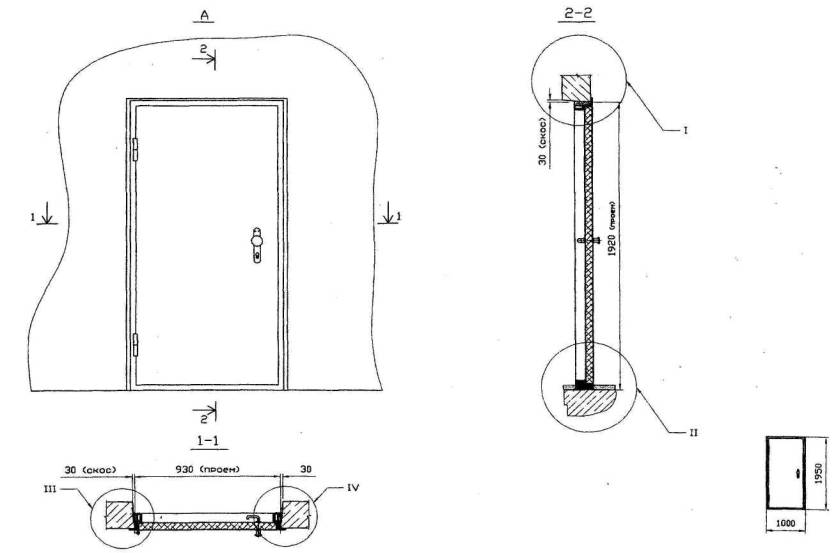

ДБМ 19-10у (ДПМ-Пульс-01/30)
Дверь входа в машинное помещение
П46М
ДЭМ 19-10у (ДПМ-Пульс-01/30)
Узлы установки двери входа в машинное отделение
П46М
ДЭМ 19-10у (ДПМ-Пульс-01/30)
Узлы установки двери входа в машинное отделение
П46М
Устройство внутриквартирного пожаротушения для жилых домов массовых серии
Схема расположения
П46М

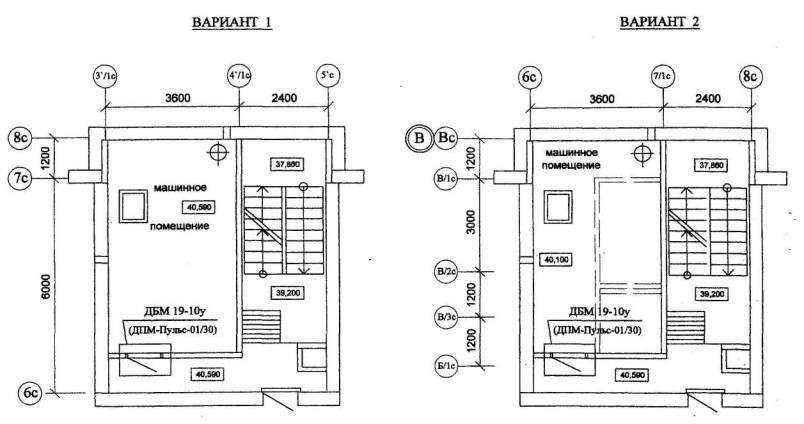

ДБМ 19-10у (ДПМ-Пульс-01/30)
Схема расположения
П55М
Устройство внутриквартирного пожаротушения для жилых домов массовых серии
Схема расположения
П55М
|
|
