ИЗМЕНЕНИЕ № 4
Отраслевого стандарта ОСТ 1 00134-74
ТРУБОПРОВОДЫ
Маркировка
Срок введения
01 июля 1985 г.
1.Страница первая:
- под обозначением стандарта заменить количество страниц: 12 на 27;
- ввести текст: "Проверено в 1984 г.";
- исключить фразу: "Несоблюдение стандарта преследуется по закону";
- между словами "Издание официальное" и "Перепечатка воспрещена" ввести: ГР 3763 от 12.11.74.
2. Страница вторая. Первый абзац изложить в новой редакции: "Стандарт не устанавливает маркировку трубопроводов, установленных в изделиях разового применения, не требующих обслуживания при эксплуатации, если это особо не оговорено требованиями заказчика или разработчика".
3. Пункт 4:

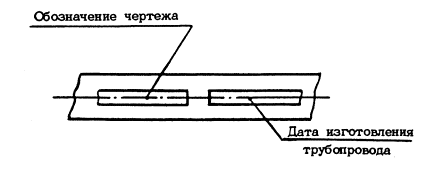

- дополнить новым абзацем (после пятого): " - даты изготовления трубопровода";
- дополнить новым абзацем (после шестого): "Дополнительная маркировка может быть проставлена словами или аббревиатурой";
- заменить значения: 30±5 мм на (30±5) мм и 10±5 мм на (10±5) мм;
- дополнить новым абзацем (после восьмого): "Дополнительная маркировка трубопроводов гидросистемы при необходимости должна включать номер гидросистемы, обозначенный арабской цифрой, стоящей перед текстом дополнительной маркировки. Такая же цифра должна быть у места подсоединения к агрегату".
4. Пункт 8 изложить в новой редакции: "8. При длине трубопровода менее 1000 мм и расположении его таким образом, что он виден целиком, допускается маркировку наносить с одной стороны в одну строку".
5. Пункт 10 дополнить текстом: "Место нанесения маркировки устанавливается конструктором."
6. Пункт 11. Заменить значение: 180±10° на (180±10)°.
7. Пункт 12. Заменить значение: 120±10° на (120±10)°.
8. Пункт 13 дополнить текстом: "Необходимость маркировки трубопроводов в двух или трех местах указывается на эталонах конструктором".
9. Пункт 14. Таблица 1:
- дополнить новой строкой: "Очистка стекол" (после строки "Унитарное топливо");
- строки "Система кондиционирования воздуха", "Противообледенительная система" и "Противопожарная система" изложить в новой редакции:
|
Назначение трубопровода |
Знак |
Описание знака (для справки) |
Текст |
Цвет антикоррозионного покрытия |
Номер знака по международному стандарту МС 12-76 |
|
Очистка стекол |
Ж |
Буква Ж |
Очистка |
Желтый |
- |
|
Система кондиционирования воздуха |
|
Точечный контур |
СКВ |
Алюминиевый |
11 |
|
Противообледенительная система |
▲ |
Треугольник |
ПОС |
Светло-коричневый |
13 |
|
Противопожарная система |
|
Горизонтально расположенный ромб |
ППС |
Красный |
12 |
10. Пункт 16. Заменить значения: 5±2 мм на (5±2) мм и 15±5 мм на (15±5) мм.
11. Пункт 17. Таблицу 2 дополнить новой строкой: "Двухсторонний поток":
|
Назначение знака |
Знак |
Описание знака (для справки) |
Номер знака по международному стандарту МС 12-76 |
|
Двухсторонний поток |
|
Стрелка с двумя остриями |
- |
12. Пункт 19 изложить в новой редакции: "19. Знаки "Направление потока" и "Двухсторонний поток" должны выполняться по ГОСТ 2645-71, 6 -1,6 мм."
13. Пункты 20 и 21. Заменить значения: 5±2 мм на (5±2) мм и 15±5 мм на (15±5) мм.
14.Пункт 23:
а) дополнить абзацем: "Допускается сдвиг надписей вдоль оси трубопровода;
б) чертеж:

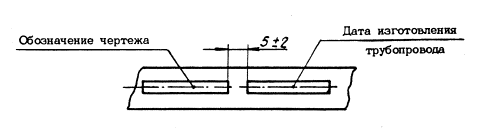

- дополнить местом нанесения даты изготовления трубопровода и размером 5±2, как показано ниже:
-заменить размеры: 180±10° на (180±10)° (в двух местах) и 120±10° на (120±10)° (в трех местах).
15. Стандарт дополнить новым пунктом 28 (перед примером записи): "28. Перечень надписей для дополнительной маркировки трубопроводов указан в рекомендуемом приложении 3 к настоящему стандарту".
16. Пример записи в технической документации. Заменить слова: "автопилоту"' на "бустеру стабилизатора" и "Автопилот" на "бустер стабилизатор" (в двух местах).
17. Приложение 1:
- в правом верхнем углу перед обозначением стандарта исключить слова: "Приложение 1 к";
- над словом "Рекомендуемое" ввести слова: "Приложение 1";
- пункт 1 изложить в новой редакции: "1. Рекомендуемые методы нанесения опознавательной маркировки:
- электрохимический* без прокачки электролита - для трубопроводов из нержавеющих сталей и титановых сплавов, работающих во всем диапазоне рабочих температур трубопровода, включая трубопроводы, проходящие в топливных отсеках;
- краской;
- маркировочной липкой лентой - для трубопроводов, работающих при температуре от минус 60 до плюс 150°С";
- пункт 6. Заменить нумерацию: 6 на 2 и изложить в новой редакции:
"2. На все трубопроводы (кроме трубопроводов, окрашенных в черный, синий, коричневый или красный цвет) текстовую маркировку и знаки наносить краской черного цвета. На трубопроводы, окрашенные в черный, синий, коричневый или красный цвет, текстовую маркировку и знаки наносить краской белого цвета";
- пункт 7. Заменить нумерацию: 7 на 3 и изложить в новой редакции:
"3. На трубопроводы противопожарной системы, не требующие антикоррозионного покрытия, текстовую маркировку и знаки наносить электрохимическим методом или краской красного цвета";
- пункт 8:
- заменить нумерацию: 8 на 4;
- заменить слово: "в таблице" на "в табл. 1";
- таблицу изложить в новой редакции:
Таблица 1
|
Цвет |
Марка лакокрасочного материала |
Предельная температура эксплуатации для лакокрасочного материала, |
|
Черный |
ХВ-16 |
90 |
|
УР-1161 |
100 |
|
|
ПФ-223 |
120 |
|
|
МА-514 |
150 |
|
|
ЭП-5203 |
150 |
|
|
10072 |
180 |
|
|
ТНПФ-53 |
180 |
|
|
ЭП-140 |
200 |
|
|
КО-822 |
300 |
|
|
КО-84 |
300 |
|
|
КО-811 |
400 |
|
|
КО-818 |
600 |
|
|
Белый |
ХВ-16 |
90 |
|
УР-1161 |
100 |
|
|
ПФ-223 |
120 |
|
|
ЭП-140 |
120 |
|
|
ТНПФ-851 |
130 |
|
|
10815 |
150 |
|
|
МА-514 |
150 |
|
|
КО-84 |
300 |
|
|
КО-811 "К" |
400 |
|
|
Красный |
ХВ-16 |
90 |
|
УР-1161 |
100 |
|
|
ПФ-223 |
120 |
|
|
ТНПФ-251 |
130 |
|
|
МА-514 |
150 |
|
|
ЭП-140 |
150 |
|
|
10250 |
180 |
|
|
КО-84 |
300 |
|
|
КО-811 "К" |
400 |
|
|
Коричневый |
ХВ-16 |
90 |
|
ПФ-223 |
120 |
|
|
ЭП-140 |
180 |
|
|
КО-822 |
300 |
|
|
КО-811 "К" |
400 |
|
|
Желтый |
ХВ-16 |
90 |
|
УР-1161 |
100 |
|
|
ПФ-223 |
120 |
|
|
ЭП-140 |
120 |
|
|
КО-822 |
300 |
|
|
КО-811 "К" |
400 |
|
|
Зеленый |
ХВ-16 |
90 |
|
УР-1161 |
100 |
|
|
ПФ-223 |
120 |
|
|
ЭП-140 |
180 |
|
|
КО-822 |
300 |
|
|
КО-811 |
400 |
|
|
Голубой |
ХВ-16 |
90 |
|
ПФ-223 |
120 |
|
|
ЭП-140 |
180 |
|
|
КО-84 |
300 |
|
|
КО-811 "К" |
400 |
|
|
Синий |
ХВ-16 |
90 |
|
УР-1161 |
100 |
|
|
ПФ-223 |
120 |
|
|
ЭП-140 |
120 |
|
|
КО-84 |
300 |
|
|
КО-811 "К" |
400 |
|
|
Светло-коричневый |
ХВ-16 |
90 |
|
ПФ-233 (белая - 75%. коричневая - 25%) |
120 |
|
|
ЭП-140 (белая - 75%, коричневая - 25%) |
120 |
|
|
КО-811 "К" |
400 |
|
|
Оливковый |
ПФ-223 (светло-зеленая - 95%, коричневая - 5%) |
120 |
|
ЭП-140 (зеленая - 95%, коричневая - 5%) |
200 |
|
|
КО-811 "К" |
400 |
|
|
Стальной |
ХВ-16 |
90 |
|
УР-1161 |
100 |
|
|
ПФ-223 |
120 |
|
|
ЭП-140 (темно-серая) |
150 |
|
|
КО-811 "К" |
400 |
|
|
Розовый |
ПФ-223 (белая - 84%, красная - 12%, желтая - 4%) |
120 |
|
КЭ-811 "К" (белая - 84%, красная - 12%, желтая - 4%) |
400 |
|
|
Алюминиевый |
ХВ-16 |
90 |
|
ВЛ-725 |
200 |
|
|
ЭП-140 |
250 |
|
|
КО-88 |
500 |
- дополнить пунктом 5: "5. Перечень документов на лакокрасочные материалы приведены в табл. 2"
Таблица 2
|
Марка лакокрасочного материала |
Документ |
|
ХВ-16 |
ТУ 6-10-1301-78 |
|
УР-1161 |
ТУ 6-10-1758-80 |
|
ПФ-223 |
ГОСТ 14923-78 |
|
МА-514 |
ТУ 6-10-1241-77 |
|
ЭП-5203 |
ТУ 6-10-11-ВИАМ 40-80 |
|
10072 10250 10815 |
ТУ 29-02-854-78 |
|
ТНПФ-53 ТНПФ-251 ТНПФ-851 |
ТУ 29-02-889-79 |
|
ЭП-140 |
ГОСТ 24709-81 |
|
КО-822 |
ТУ 6-10-848-75 |
|
КО-84 |
ТУ 6-10-604-75 |
|
КО-811 КО-811 "К" |
|
|
КО-818 |
ТУ 6-10-959-75 |
|
ВЛ-725 |
ТУ 6-10-866-75 |
|
КО-88 |
ГОСТ 23101-78 |
18. Приложение 2:
- в правом верхнем углу перед обозначением стандарта исключить слова: "Приложение 2 к";
- заменить нумерацию страницы: 12 на 13;
- над словом "Справочное" ввести слова: "Приложение 2";
- чертеж. Заменить слово: "Автопилот" на "бустер стабилизатор" и дополнить местом нанесения даты изготовления трубопровода, как показано ниже:
19. Стандарт дополнить рекомендуемым приложением 3:
ПРИЛОЖЕНИЕ 3
Рекомендуемое
ПЕРЕЧЕНЬ НАДПИСЕЙ ДЛЯ ДОПОЛНИТЕЛЬНОЙ МАРКИРОВКИ ТРУБОПРОВОДОВ
|
Рабочая среда |
Назначение трубопровода |
Текст для дополнительной маркировки |
|
Топливо, включая трубопроводы для заправки, дренажа и нагнетания |
Пусковое топливо |
Пуск |
|
Командное топливо |
Ком. |
|
|
Основное топливо |
Осн. |
|
|
Топливо высокого давления |
В.Д. |
|
|
Топливо низкого давления |
Н.Д. |
|
|
Заправка топлива под давлением |
Заправка под давл. |
|
|
Дренаж топливных баков |
Дренаж |
|
|
Подкачка топлива к двигателю |
Подкачка двиг. |
|
|
Слив топлива |
Слив |
|
|
Перекачка топлива |
Перекачка |
|
|
Аварийный слив топлива |
Слив авар. |
|
|
Слив конденсата |
Слив конд. |
|
|
Спиртовая система (питание) |
Спирт пит. |
|
|
Спиртовая система (дренаж) |
Спирт дренаж |
|
|
Перепуск топлива |
Перепуск |
|
|
Балансировочное топливо |
Балансир |
|
|
Топливо основного контура |
Осн. контур |
|
|
Топливо форсажного контура |
Форсаж контур |
|
|
Топливо-хладагент |
Хладагент |
|
|
Топливо для привода |
Привод |
|
|
Слив топлива от агрегатов, корпуса заливной горловины, коробки топливомеров |
Агрегат слив Горловина слив Топливомер слив |
|
|
Топливо ВСУ |
ВСУ |
|
|
Активное топливо |
Активное |
|
|
Смазка |
Заправка масла под давлением |
Заправка под давл. |
|
Вода |
Увлажнение - подача |
Подача |
|
Увлажнение - слив |
Слив |
|
|
Гидросмесь |
Всасывание |
Всас. |
|
Нагнетание |
Нагнет. |
|
|
Дренаж |
Дренаж |
|
|
Спив |
Слив |
|
|
Всасывание бустерной системы |
Бустер всас. |
|
|
Нагнетание бустерной системы |
Бустер нагнет. |
|
|
Дренаж бустерной системы |
Бустер дренаж |
|
|
Слив бустерной системы |
Бустер слив |
|
|
Всасывание дублирующей бустерной системы |
Бустер дубл. всас. |
|
|
Нагнетание дублирующей бустерной системы |
Бустер дубл. нагнет. |
|
|
Слив дублирующей бустерной системы |
Бустер дубл. слив |
|
|
Дренаж дублирующей бустерной системы |
Бустер дубл. дренаж |
|
|
Поддавливание гидробака бустерной системы |
Бустер гидробак поддавл. |
|
|
Всасывание аварийной насосной станции бустерной системы |
Бустер авар, насос, станция всас. |
|
|
Нагнетание аварийной насосной станции бустерной системы |
Бустер, авар, насос, станция нагнет. |
|
|
Выпуск аварийной насосной станции бустерной системы |
Бустер авар. насос, станция вып. |
|
|
Бустер стабилизатора |
Бустер стабилизатор |
|
|
Бустер элеронов |
Бустер элерон |
|
|
Бустер руля поворота |
Бустер Р.П. |
|
|
Бустер интерцепторов |
Бустер интерцептор |
|
|
Всасывание насосной станции |
Насос станция всас. |
|
|
Нагнетание от насосной станции |
Насос, станция нагнет. |
|
|
Нагнетание гидронасосов |
Насос нагнет. |
|
|
Слив насосов |
Насос слив. |
|
|
Нагнетание спойлеров |
Спойлер нагнет. |
|
|
Выпуск спойлеров |
Спойлер вып. |
|
|
Уборка спойлеров |
Спойлер убор. |
|
|
Включение загрузки руля поворота |
Р.П. включ. |
|
|
Управление внутренними интерцепторами на выпуск |
Интерцептор внутр. вып. |
|
|
Управление внутренними интерцепторами на уборку |
Интерцептор внутр. убор. |
|
|
Включение в работу средних интерцепторов |
Интерцептор средн. включ. |
|
|
Выпуск внешних интерцепторов |
Интерцептор внешн. вып. |
|
|
Уборка внешних интерцепторов |
Интерцептор внешн. убор. |
|
|
Открытие створок |
Створки откр. |
|
|
Закрытие створок |
Створки закр. |
|
|
Аварийное открытие створок |
Створки авар. откр. |
|
|
Аварийное закрытие створок |
Створки авар. закр. |
|
|
Выпуск шасси |
Шасси вып. |
|
|
Уборка шасси |
Шасси убор. |
|
|
Опускание тележки шасси |
Тележка опуск. |
|
|
Разворот тележки шасси |
Тележка разворот |
|
|
Аварийный выпуск шасси |
Шасси авар. вып. |
|
|
Слив в бак при аварийном выпуске шасси |
Бак слив |
|
|
Дублирующий выпуск шасси |
Шасси дубл. вып. |
|
|
Нагнетание шасси |
Шасси нагнет. |
|
|
Поворот стойки вправо |
Стойка прав. пов. |
|
|
Поворот стойки влево |
Стойка лев. пов. |
|
|
Выпуск передней стойки |
Стойка передн. вып. |
|
|
Уборка передней стойки |
Стойка передн. убор. |
|
|
Выпуск основных стоек шасси |
Стойка осн. вып. |
|
|
Аварийный выпуск основных стоек шасси |
Стойка осн. авар. вып. |
|
|
Уборка основных стоек шасси |
Стойка осн. убор. |
|
|
Открытие средней створки |
Створка средн. откр. |
|
|
Закрытие средней створки |
Створка средн. закр. |
|
|
Открытие боковых створок |
Створки бок. откр. |
|
|
Наземное открытие створок шасси |
Створки откр. наземн. |
|
|
Закрытие боковых створок |
Створки бок. закр. |
|
|
Выпуск вспомогательной опоры |
Опора вспом. вып. |
|
|
Уборка вспомогательной опоры |
Опора вспом. убор. |
|
|
Удлинение вспомогательной опоры |
Опора вспом. удлин. |
|
|
Укорочение вспомогательной опоры |
Опора вспом. укороч. |
|
|
Нагнетание тормозов |
Тормоз нагнет. |
|
|
Тормоз слив |
Тормоз слив |
|
|
Основное торможение колес |
Колесо тормоз |
|
|
Стояночный тормоз |
Тормоз стоян. |
|
|
Давление гидроусилителей |
Гидроусилитель |
|
|
Уборка штоков гидроусилителей |
Шток гидроусилит. убор. |
|
|
Открытие створок воздухозаборника |
Створки воздухозаб. откр. |
|
|
Закрытие створок воздухозаборника |
Створки воздухозаб. закр. |
|
|
Выпуск панелей воздухозаборника |
Панель воздухозаб. вып. |
|
|
Уборка панелей воздухозаборника |
Панель воздухозаб. убор. |
|
|
Опускание носа фюзеляжа |
Нос фюзеляжа опуск. |
|
|
Подъем носа фюзеляжа |
Нос фюзеляжа подъем |
|
|
Открытие створок воздухозаборника подъемных двигателей |
Створки воздухозабор. двигат. откр. |
|
|
Закрытие створок воздухозаборника подъемных двигателей |
Створки воздухозаб. двигат. закр. |
|
|
Нагнетание верхних стеклоочистителей |
Стеклоочиститель верхн. нагнет. |
|
|
Нагнетание нижнего стеклоочистителя |
Стеклоочиститель нижн. нагнет. |
|
|
Открытие боковых дверей |
Дверь откр. |
|
|
Закрытие боковых дверей |
Дверь закр. |
|
|
Открытие аварийных люков |
Люк авар. откр. |
|
|
Закрытие аварийных люков |
Люк. авар. закр. |
|
|
Открытие рампы |
Рампа откр. |
|
|
Закрытие рампы |
Рампа закр. |
|
|
Открытие гермоперегородки |
Гермоперегородка откр. |
|
|
Закрытие гермоперегородки |
Гермоперегородка закр. |
|
|
Управление поворотом крыла |
Крыло поворот |
|
|
Управление консолями крыла для полета |
Крыло развернуто |
|
|
Управление консолями крыла для стоянки |
Крыло сложено |
|
|
Управление створками турбостартера |
Турбостартер створки |
|
|
Управление створками двигателей |
Створки двигателя |
|
|
Управление аэродинамическим поворотным гребнем |
Гребень аэродин. |
|
|
Управление заслонками СПС |
Заслонки СПС |
|
|
Основное торможение передних колес |
Колесо передн. тормоз |
|
|
Основное торможение задних колес |
Колесо зада, тормоз |
|
|
Управление поворотом переднего колеса вправо |
Колесо передн. прав. пов. |
|
|
Управление поворотом переднего колеса влево |
Колесо передн. лев. пов. |
|
|
Управление основными тормозами правого шасси |
Шасси прав, тормоз |
|
|
Управление аварийными тормозами правого шасси |
Шасси прав. авар, тормоз |
|
|
Управление основными тормозами левого шасси |
Шасси лев. тормоз |
|
|
Управление аварийными тормозами левого шасси |
Шасси лев. авар, тормоз |
|
|
Давление на подторможение колес после взлета |
Колесо подтормож. после взлета |
|
|
Питание крана аварийных тормозов |
Кран пит. авар, тормоз |
|
|
Буксировочное торможение |
Буксир тормоз |
|
|
Гидроаккумулятор тормозов |
Гидроаккум. |
|
|
Зарядка гидроаккумуляторов |
Гидроаккум. заряд. |
|
|
Выпуск тормозных щитков |
Щиток вып. |
|
|
Уборка тормозных щитков |
Щиток убор. |
|
|
Выпуск закрылков |
Закрылки вып. |
|
|
Выпуск закрылков во взлетное положение |
Закрылки взлет |
|
|
Выпуск закрылков в посадочное положение |
Закрылки посадка |
|
|
Уборка закрылков |
Закрылки убор. |
|
|
Выпуск предкрылков |
Предкрылки вып. |
|
|
Уборка предкрылков |
Предкрылки убор. |
|
|
Перестановка стабилизатора-кабрирование |
Стабипизат. кабрир. |
|
|
Перестановка стабилизатора-пикирование |
Стабилизат. пикир. |
|
|
Слив от гидроприводов |
Гидропривод слив |
|
|
Управление воздухозаборником |
Воздухозабор. упр. |
|
|
Управление обдувом радиоблоков |
Радиоблок обдув |
|
|
Блокировка системы поворота крыла |
Крыло пов. блокировка |
|
|
Управление уборкой балочного держателя |
Балочный держатель убор. |
|
|
Соединение гидробаков |
Гидробаки соед. |
|
|
Слив в гидробак |
Гидробак слив |
|
|
Основной наддув гидробака |
Гидробак наддув |
|
|
Аварийный наддув гидробака |
Гидробак авар, наддув |
|
|
Заправка гидробака |
Гидробак заправка |
|
|
Всасывание ручного насоса РГК |
Насос РГК всас. |
|
|
Нагнетание от ручного насоса РГК |
Насос РГК нагнет. |
|
|
Управление АУС и АУП 1 двигателя |
АУС АУП 1 двигат. |
|
|
Управление АУС и АУП 2 двигателя |
АУС АУП 2 двигателя |
|
|
Выпуск ОМБ (оптико-механический блок) |
ОМБ вып. |
|
|
Уборка ОМБ |
ОМБ убор. |
|
|
Воздух |
САРД - статика без расхода |
Стат. без расход. |
|
САРД - статика расходная |
Стат. расход. |
|
|
САРД - атмосфера |
Атм. |
|
|
САРД - управляющий сигнал |
Сигнал упр. |
|
|
САРД - командный сигнал |
Сигнал ком. |
|
|
САРД - воздухоподготовка |
Воздухоподгот. |
|
|
Герметизация люков - высокое давление |
В.Д. люк герм. |
|
|
Герметизация люков - низкое давление |
Н.Д. люк герм. |
|
|
Вентиляция костюмов - общая |
Костюм вент. общ. |
|
|
Вентиляция костюмов - холодная |
Костюм вент. холод. |
|
|
Вентиляция костюмов - горячая |
Костюм вент. гор. |
|
|
Противоперегрузочное устройство |
Противоперегруз. |
|
|
Обогрев аппаратуры |
Аппарат обогрев |
|
|
Вентиляция аппаратуры |
Аппарат, вент. |
|
|
Расход воздуха - статика |
Расход стат. |
|
|
Расход воздуха - динамика |
Расход дин. |
|
|
Высокое давление, бортовая зарядка |
В.Д. борт, заряд. |
|
|
Высокое давление, управление лентами перепуска |
В.Д. перепуск лент |
|
|
Высокое давление, управление топливным клапаном на штанге |
В.Д. штанга клапан топл. |
|
|
Высокое давление, зарядка баллонов |
В.Д. баллон заряд. |
|
|
Среднее давление, управление аварийным сливом топлива |
С.Д. топливо авар, слив |
|
|
Среднее давление, управление системой противообледенения |
С.Д. ПОС упр. |
|
|
Среднее давление, управление пусковым топливом |
С.Д. пуск, топливо упр. |
|
|
Среднее давление, управление продувом подкапотного пространства |
С.Д. продув подкапот. простр. |
|
|
Среднее давление, управление обдувом генераторов |
С.Д. обдув генерат. |
|
|
Среднее давление, управление дополнительными створками сопел |
С.Д. створки сопел дополн. |
|
|
Среднее давление, управление приемником топлива на штанге |
С.Д. приемн. топлива на штанге |
|
|
Среднее давление, управление выпуском турбонасосов |
С.Д. турбонасос вып. |
|
|
Среднее давление, управление флюгированием винтов |
С.Д. винт флюг. |
|
|
Среднее давление, управление заслонками эжекции |
С.Д. заслонки эжекции |
|
|
Среднее давление, управление клапанами питания турбогенераторов |
С.Д. турбогенерат. клапан пит. |
|
|
Среднее давление, управление контактным узлом |
С.Д. контакт. узел |
|
|
Низкое давление. Наддув воздушных компрессоров |
Н.Д. компрес. возд. наддув |
|
|
Выпуск тормозного парашюта |
Парашют тормоз вып. |
|
|
Сброс тормозного парашюта |
Парашют тормоз сброс |
|
|
Сброс крышек фонарей |
Крышка фонаря сброс |
|
|
Открытие крышек газоотводного канала |
Крышка газоотвод, откр. |
|
|
Отключение штурвалов |
Штурвал отключ. |
|
|
Механизм подтяга ног |
Подтяг ног |
|
|
Система вентиляции гермокабины |
Гермокабина вент. |
|
|
Система обогрева гермокабины |
Гермокабина обогрев |
|
|
Система отбора воздуха в гермокабине |
Гермокабина отбор воздуха |
|
|
Система вакуумирования остекления |
Остекление вакуум. |
|
|
Система охлаждения остекления |
Остекление охлажд. |
|
|
Обдув остекления |
Остекление обдув |
|
|
Система сброса в не герметику для охлаждения локатора |
Локатор охлажд. |
|
|
Система сброса в негерметику для охлаждения парашюта |
Парашют охлажд. |
|
|
Система сброса в негерметику для охлаждения электронного оборудования |
Оборудование электрон. охлажд. |
|
|
Система сброса в негерметику (разные сбросы) |
Разные сбросы |
|
|
Управление заслонкой обдува генератора |
Генератор заслонка обдува |
|
|
Управление системой поддавливания радиоблока |
Радиоблок сист. поддавл. |
|
|
Линия зарядки аварийная |
Зарядка авар. |
|
|
Линия высокого давления аварийная |
В.Д. авар. |
|
|
Аварийный выпуск шасси |
Шасси авар. вып. |
|
|
Аварийное торможение |
Тормоз авар. |
|
|
Линия высокого давления от баллонов до редуктора и кранов переключения |
В.Д. баллон-редуктор |
|
|
Линия рабочего давления от редуктора до распределительных устройств |
Р.Д. редуктор-распред. устройство |
|
|
Торможение колес |
Колесо тормоз |
|
|
Система герметизации фонаря |
Фонарь герм. |
|
|
Система управления створками гидростартера |
Гидростартер створки упр. |
|
|
Среднее давление. Управление воздухозаборником |
С.Д. воздухозабор. |
|
|
Система аварийного слива топлива |
Слив топлива авар. |
|
|
Управление перекрывными кранами топлива |
Кран перекрыв топлива |
|
|
Система основного торможения |
Тормоз осн. |
|
|
Система аварийного торможения |
Тормоз авар. |
|
|
Система стартового торможения |
Тормоз старт. |
|
|
Система охлаждения колес |
Колесо охлажд. |
|
|
Наддув бака 3 гидросистемы |
Бак 3 гидросист. наддув |
|
|
Аварийный выпуск шасси |
Шасси вып. авар. |
|
|
Выпуск плотов |
Плот вып. |
|
|
Перезарядка оружия |
Оружие перезаряд. |
|
|
Зарядка от компрессора |
Компрессор заряд. |
|
|
Герметизация кабины |
Кабина герм. |
|
|
Герметизация фонаря |
Фонарь герм. |
|
|
Подъем фонаря |
Фонарь подъем |
|
|
Опускание фонаря |
Фонарь опуск. |
|
|
Противообледенитель фонаря |
Фонарь ПОС |
|
|
Автоматический сброс давления из кабины (высокое давление) |
В.Д. кабина автомат, сброс давл. |
|
|
Автоматический сброс давления из кабины (низкое давление) |
Н.Д. кабина автомат, сброс давл. |
|
|
Охлаждение аппаратуры |
Аппарат охлажд. |
|
|
Наземная вентиляция костюмов |
Костюм вент, наземн. |
|
|
Подкачка в систему хладагента. |
Хладагент подкачка |
|
|
Наддув топливных баков воздухом |
Бак топл. наддув |
|
|
Воздушный запуск двигателей |
Двигатель запуск |
|
|
Наддув |
Наддув |
|
|
Сброс командного давления |
Ком. давл. сброс |
|
|
Открытие решеток ПД основное |
ПД осн. откр. |
|
|
Открытие решеток ПД дублирующее |
ПД дубл. откр. |
|
|
Закрытие решеток ПД основное |
ПД осн. закр. |
|
|
Закрытие решеток ПД дублирующее |
ПД дубл. закр. |
|
|
Отклонение сопел МД основное |
МД осн. откл. сопел |
|
|
Отклонение сопел МД дублируюшее |
МД дубл. откп. сопел |
|
|
Отклонение сопел МД аварийное |
МД авар. откл. сопел |
|
|
Воздух для системы запуска |
Запуск |
|
|
Воздух для систем струйных рулей |
Руль струйн. |
|
|
Воздух для системы управления пограничным слоем |
Упр. погр. слоем |
|
|
Воздух для системы наполнения и вакуумирования объемов |
Вакуум, наполн. объемов |
|
|
Воздух для проточных систем вакуумирования |
Вакуум, прот. сист. |
|
|
Воздух для систем подпитки объемов |
Объем сист. подпит. |
|
|
Сжатый газ |
Высокое давление. Управление топливным клапаном на штанге |
В.Д. штанга топл. клапан |
|
Высокое давление. Зарядка баллонов |
В.Д. баллон заряд. |
|
|
Среднее давление. Управление аварийным сливом топлива |
СД. топливо слив авар. |
|
|
Среднее давление. Управление системой противообледенения |
С.Д. ПОС упр. |
|
|
Среднее давление. Управление пусковым топливом |
СД. пуск, топливо упр. |
|
|
Среднее давление. Управление продувом подкапотного пространства |
СД. продув подкапот.простр. |
|
|
Среднее давление. Управление обдувом генераторов |
СД. обдув генерат. |
|
|
Среднее давление. Управление дополнительными створками сопел |
СД. створки сопел дополн. |
|
|
Среднее давление. Управление приемником топлива на штанге |
СД. приемн. топлива на штанге |
|
|
Среднее давление. Управление выпуском турбонасосов |
СД. турбонасос вып. |
|
|
Среднее давление. Управление флюгированием винтов |
С Д. винт флюг |
|
|
Среднее давление. Управление заслонками эжекции |
СД. заслонки эжекции |
|
|
Среднее давление. Управление клапанами питания турбогенераторов |
СД. турбогенерат. клапан пит. |
|
|
Среднее давление. Управление контактным узлом |
СД. контакт. узел |
|
|
Низкое давление. Наддув воздушных компрессоров |
Н.Д. компрес. возд. наддув |
|
|
Среднее давление. Наддув баков |
СД. бак наддув |
|
|
Высокое давление. Бортовая зарядка |
В.Д. борт, заряд |
|
|
Высокое давление. Управление лентами перепуска |
В.Д. перепуск лент |
|
|
Наддув |
Наддув |
|
|
Наддув топливных баков нейтральным газом |
Топл. бак наддув |
|
|
Газ для системы запуска |
Запуск |
|
|
Газ для систем струйных рулей |
Руль струйн. |
|
|
Газ для системы управления пограничным слоем |
Упр. погр. слоем |
|
|
Газ для системы наполнения и вакуумирования объемов |
Вакуум, наполн. объемов |
|
|
Газ для проточных систем вакуумирования |
Вакуум, прот. сист. |
|
|
Газ для систем подпитки объемов |
Объем сист. подпит. |
|
|
Газ для радиоэлектронного оборудования. Высокое давление |
В.Д. РЭО |
|
|
Газ для радиоэлектронного оборудования. Низкое давление |
Н.Д. РЭО |
|
|
Пиротехническая система сбрасывания фонаря и очередности катапультирования |
Фонарь сброс |
|
|
Система управления перископом |
Перископ |
|
|
Кислород |
Жидкий кислород |
Ж. |
|
Газообразный кислород |
Газообразн. |
|
|
Кислород для подпитки двигателя |
Двигатель подпит. |
|
|
Кислород высокого давления |
В.Д. |
|
|
Кислород низкого давления |
Н.Д. |
|
|
Кислород для подпитки турбостартера |
Турбостартер подпит. |
|
|
Среда для кондиционирования воздуха |
Кондиционирование общее |
Общ. |
|
Кондиционирование - вентиляция кабины |
Кабина вент. |
|
|
Кондиционирование - обогрев кабины |
Кабина обогрев |
|
|
Система наддува гермокабины |
Гермокабина наддув |
|
|
Кондиционирование - вентиляция грузовых отсеков |
Груз. отсек вент. |
|
|
Кондиционирование - обогрев грузовых отсеков |
Груз. отсек обогрев |
|
|
Среда для кондиционирования воздуха |
Система наддува грузовых отсеков |
Груз. отсек. наддув |
|
Кондиционирование-вентиляция технических отсеков |
Тех. отсек вент. |
|
|
Кондиционирование - обогрев технических отсеков |
Тех. отсек обогрев |
|
|
Система наддува технических отсеков |
Тех. отсек наддув |
|
|
Кондиционирование - вентиляция аппаратуры |
Аппарат. вент. |
|
|
Кондиционирование - обогрев аппаратуры |
Аппарат. обогрев |
|
|
Система наддува аппаратуры |
Аппарат. наддув |
|
|
Наземное кондиционирование - вентиляция кабины |
Кабина наземн. вент. |
|
|
Наземное кондиционирование-обогрев кабины |
Кабина наземн. обогрев |
|
|
Наземное кондиционирование-наддув гермокабины |
Гермокабина наземн. наддув |
|
|
Наземное кондиционирование-вентиляция грузовых отсеков |
Груз, отсек наземн. вент. |
|
|
Наземное кондиционирование-обогрев грузовых отсеков |
Груз, отсек наземн. обогрев |
|
|
Наземное кондиционирование-система наддува грузовых отсеков |
Груз, отсек наземн. наддув |
|
|
Наземное кондиционирование-вентиляция технических отсеков |
Тех. отсек наземн. вент. |
|
|
Наземное кондиционирование-обогрев технических отсеков |
Тех. отсек наземн. обогрев |
|
|
Наземное кондиционирование-система наддува технических отсеков |
Тех. отсек наземн. наддув |
|
|
Наземное кондиционирование-вентиляция аппаратуры |
Аппарат. наземн. вент. |
|
|
Наземное кондиционирование-обогрев аппаратуры |
Аппарат. наземн. обогрев |
|
|
Наземное кондиционирование-система наддува аппаратуры |
Аппарат. наземн. наддув |
|
|
Хладагент холодный |
Хладагент хол. |
|
|
Хладагент горячий |
Хладагент гор. |
|
|
Хладагент заправка |
Хладагент заправ. |
|
|
Хладагент слив |
Хладагент слив |
|
|
Хладагент дренаж |
Хладагент дренаж |
|
|
Воздух для приборов |
Импульсные трубки к датчикам экспериментальных измерений (для записи на самописец) |
Датчик измер. эксперимент |
|
Импульсные трубки к датчикам штатных измерений для индикации |
Датчик индикации |
|
|
Импульсные трубки управляющих сигналов |
Сигнал упр. |
|
|
Импульсные трубки к штатным датчикам для записи на магнитный регистратор |
Датчик запись на магнит. регистр. |
|
|
Линия измерений температур и давлений топлива |
Измер. темпер. и давл. топлива |
|
|
Система стеклоочистителя |
Стеклоочистка |
|
|
Заправка системы стеклоочистителя |
Стеклоочистка заправка |
|
|
Слив из системы стеклоочистителя |
Стеклоочистка слив |
При необходимости можно вводить другой текст дополнительной маркировки"
20. Лист регистрации изменений. Заменить нумерацию страниц: 12 на 27.
|
|
