ПРАВИТЕЛЬСТВО МОСКВЫ

КОМПЛЕКС АРХИТЕКТУРЫ, СТРОИТЕЛЬСТВА,
РАЗВИТИЯ И РЕКОНСТРУКЦИИ ГОРОДА

ГУП «НИИМосстрой»

ТЕХНИЧЕСКИЕ РЕКОМЕНДАЦИИ
по устройству скатных кровель
с применением новых материалов
(металлические листы
и мягкая черепица)

ТР 163-04

Москва - 2005

Технические рекомендации по устройству скатных кровель с применением новых материалов (металлические листы и мягкая черепица) разработаны лабораторией подземных сооружений и кровель ГУП «НИИМосстрой» (зав. лабораторией к.т.н. Ляпидевский Б.В., зав. сектором Вальницев А.Б.)

Технические рекомендации согласованы с АО ХК «Главмосстрой» АО «Моспроект», ООО «Юнион Цинк», ООО «БКВ-XXI век», ОАО «ДСК-1».



1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие технические рекомендации предназначены для использования при устройстве скатных кровель с холодным и теплым (мансардным) чердаком.

1.2. Рекомендации разработаны в соответствии с основными требованиями нормативных документов: СНиП 11-26-76* «Кровли. Нормы проектирования», СНиП 3.04.1-87 «Изоляционные и отделочные покрытия», «Кровли. Руководство по проектированию, устройству, правилам приемки и методам оценки качества», ОАО «ЦНИИПромзданий», Москва, 2002 г.

1.3. Устройство кровель должно выполняться специализированными организациями на основе проекта производства работ, рабочих чертежей кровли и настоящих рекомендаций.



2. КОНСТРУКТИВНЫЕ РЕШЕНИЯ ПОКРЫТИЯ КРОВЕЛЬ

2.1. Скатные кровли могут выполняться в двух вариантах: с холодным или теплым чердаком. Несущими конструкциями могут быть деревянные стропила (рис. 1, 3, 7, 9), металлические стропила (рис. 2, 4, 8, 10) или железобетонные плиты (рис. 5, 6).

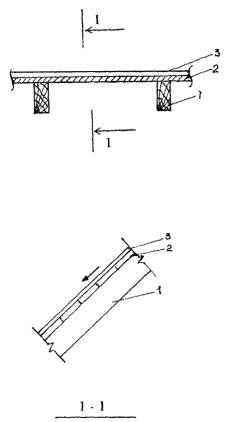

Рис. 1. Кровля с несущими деревянными конструкциями и водоизоляционным ковром из плоских листов:

1 - деревянные стропила; 2 - обрешетка; 3 - водоизоляционный ковер из цинк-титановых или медных листов

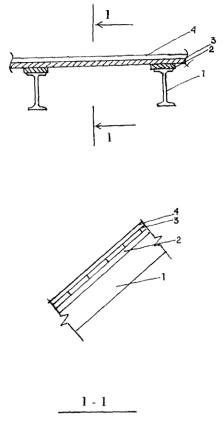

Рис. 2. Кровля с несущими металлическими конструкциями и водоизоляционным ковром из плоских листов:

1 - металлические стропила; 2 - продольные доски или бруски; 3 - обрешетка; 4 - водоизоляционный ковер из цинк-титановых или медных листов

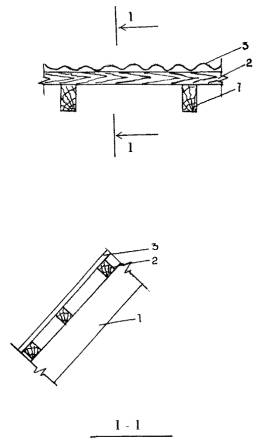

Рис. 3. Кровля с несущими деревянными конструкциями и водоизоляционным ковром из профильных листов:

1 - деревянные стропила; 2 - обрешетка; 3 - водоизоляционный ковер из профилированных листов, гофрированных листов, металлочерепицы, цементно-песчаной черепицы

Рис. 4. Кровля с несущими металлическими конструкциями и водоизоляционным ковром из профильных листов:

1 - металлические стропила; 2 - продольные доски или бруски; 3 - обрешетка; 4 - водоизоляционный ковер из профилированных листов, гофрированных листов, металлочерепицы, цементно-песчаной черепицы

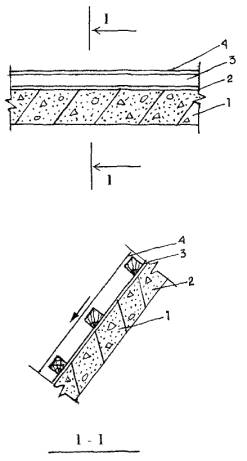

Рис. 5. Кровля с несущей железобетонной плитой:

1 - железобетонная плита; 2 - пароизоляция; 3 - деревянные бруски; 4 - водоизоляционный ковер из плоских или профильных листов, цементно-песчаной черепицы

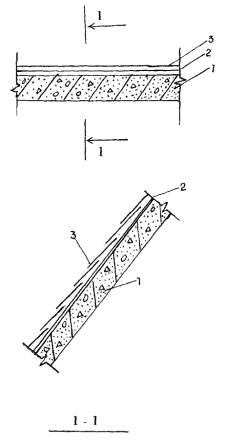

Рис. 6. Кровля с несущей железобетонной плитой:

1 - железобетонная плита; 2 - подкладочный слой; 3 - водоизоляционный ковер из мягкой черепицы

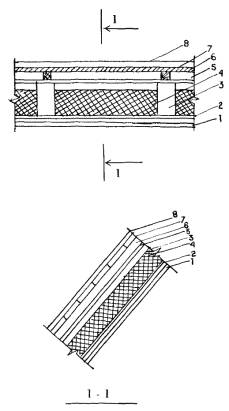

Рис. 7. Конструкция мансардной кровли с несущими деревянными конструкциями:

1 - подшивной потолок; 2 - пароизоляция; 3 - деревянные стропила; 4 - утеплитель; 5 - диффузионная пленка; 6 - обрешетка; 7 - деревянные бруски; 8 - водоизоляционный ковер из плоских или профильных листов, цементно-песчаной черепицы

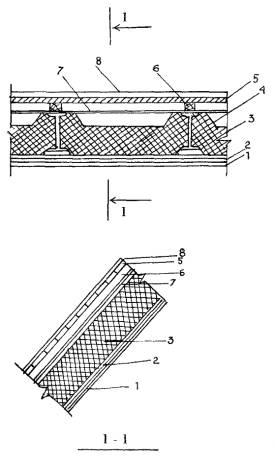

Рис. 8. Конструкция мансардной кровли с несущими металлическими конструкциями:

1 - подшивной потолок; 2 - пароизоляция; 3 - металлические стропила; 4 - утеплитель; 5 - диффузионная пленка; 6 - обрешетка; 7 - деревянные бруски; 8 - водоизоляционный ковер из плоских или профильных листов, цементно-песчаной черепицы

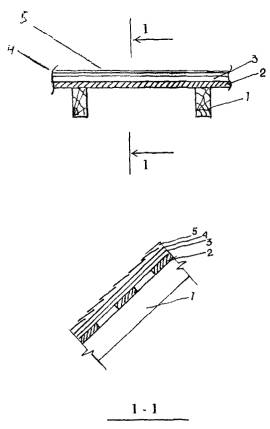

Рис. 9. Кровля с несущими деревянными конструкциями и водоизоляционным ковром из мягкой черепицы:

1 - деревянные стропила; 2 - обрешетка; 3 - водостойкая фанера; 4 - подкладочный слой; 5 - мягкая черепица

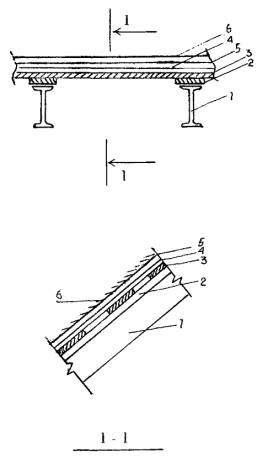

Рис. 10. Кровля с несущими металлическими конструкциями и водоизоляционным ковром из мягкой черепицы:

1 - металлические стропила; 2 - продольные доски или бруски; 3 - обрешетка; 4 - водостойкая фанера; 5 - подкладочный слой; 6 - мягкая черепица

2.2. При холодном чердаке пароизоляция и теплоизоляционный слой укладывают на перекрытие; водоизоляционный слой укладывают на основание по скатам. При теплом чердаке вся конструкция покрытия укладывается по скатам.

2.3. Водоизоляционный ковер выполняется из одного слоя листовых материалов на основе сплава цинк-титана, меди (рис. 1, 2, 5, 7, 8); профильных листов (профилированные листы, гофрированные листы, металлочерепица), цементно-песчаной черепицы (рис. 3, 4, 5, 7, 8) или мягкой черепицы (рис. 6, 9, 10).

2.4. В местах примыканий к вертикальным поверхностям (рис. 12) и технологическим трубопроводам (рис. 15) проектом должно быть предусмотрено устройство дополнительных слоев из тех же материалов, что и основной водоизоляционный ковер.

3. МАТЕРИАЛЫ ДЛЯ УСТРОЙСТВА КРОВЕЛЬ

3.1. Для устройства кровель следует применять следующие материалы:

- цинк-титановые листы (ТУ 48-0812-43-97);

- профилированные листы и металлочерепицу (ТУ 1476-007-18256467-01);

- черепицу Тегола (ТУ 5779-001-58514258-2004);

- подкладочный материал Филизол П (ТУ 5774-008-05108038-99);

- подкладочные полимерные пленки (ТУ 5774-001-45136174-2003);

- полипропиленовый материал ДЮК (ТУ 5774-002-57854905-2004);

- цементно-песчаную черепицу БРААС (ТУ 5756-002-41546053-03).

3.2. Указанные материалы могут применяться в сочетании с традиционными материалами: рулонными битумными и битумно-полимерными материалами, оцинкованной сталью, медными листами, керамической черепицей.

4. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

4.1. Основанием под пароизоляционные слои могут быть бетонные и железобетонные конструкции, цементно-песчаная или асфальтобетонная стяжка, деревянная обрешетка, профилированные стальные листы.

Основанием под водоизоляционные слои могут быть железобетонные конструкции, деревянная обрешетка, бруски.

4.2. Перед применением материалов проводят проверку наименований и марок на соответствие проекту; качество материалов - на соответствие требованиям технических условий. Подготавливают необходимые инструмент и инвентарь.

4.3. На кровлях с холодным чердаком пароизоляционные слои укладывают насухо внахлест (не менее 100 мм) с проклейкой швов и заводкой на вертикальные поверхности на высоту укладки слоя теплоизоляции. Направление укладки не регламентируется.

4.4. На кровлях с теплым чердаком пароизоляционные слои укладывают поперек ската, начиная от карниза, внахлест (не менее 150 мм) с точечным или полосовым приклеиванием к основанию. Сплошное приклеивание выполняется только для битумно-полимерных материалов при использовании мягкой черепицы в качестве водоизоляционного слоя.

4.5. В местах примыканий к вертикальным поверхностям пароизоляционные материалы приклеиваются полностью.

4.6. К укладке водоизоляционных материалов приступают после составления и подписания акта на скрытые работы.

5. ТЕХНОЛОГИЯ УКЛАДКИ ВОДОИЗОЛЯЦИОННЫХ СЛОЕВ

5.1. Технология укладки из металлических листов или цементно-песчаной черепицы.

5.1.1. При любых типах чердаков водоизоляционный слой из цинк-титановых или медных листов укладывают на сплошную деревянную обрешетку. В зависимости от длины скатов картины могут быть одинарными (длина ската до 9 м) или составными.

5.1.2. Крепление листов к обрешетке осуществляется кляммерами. При длине картин до 3 м крепление производят глухими (неподвижными) кляммерами, при длине картин более 3 м они крепятся подвижными кляммерами.

5.1.3. Картины, расположенные поперек стока воды, соединяют одинарными лежачими фальцами. Вдоль стока воды соединения картин выполняют стоячими фальцами. При уклонах крыш менее 30° все фальцы выполняются с герметикой; лежачий фальц выполняется двойным (рис. 11).

5.1.4. Величину отгиба картин для устройства лежачих фальцев принимают не менее 15 мм, стоячих фальцев - не менее 20 мм с одной стороны и 35 мм с другой стороны картины.

5.1.5. Места примыканий к выступающим конструкциям закрывают дополнительными листами из сплава цинк-титана или меди (рис. 12).

5.1.6. Водоизоляционный слой из профильных листов или цементно-песчаной черепицы укладывают на контррейки, которые располагают поперек ската по несущим конструкциям кровли. Шаг реек устанавливается проектом.

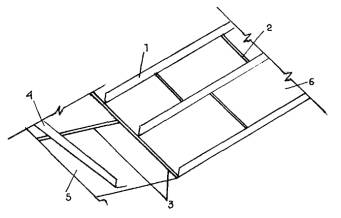

Рис. 11. Место сопряжения ската кровли с карнизом при организованном водостоке для водоизоляционного ковра из цинк-титана или меди:

1 - одинарный стоячий фальц (уклон более 30°); 2 - одинарный лежачий фальц (уклон более 30°); 3 - двойной лежачий фальц с промазкой герметиком (уклон менее 30°); 4 - настенный желоб; 5 - карнизный свес; 6 - рядовая картина)

Рис. 12. Места примыкания к стенам и парапетам по уклону и горизонтали:

1 - стропила; 2 - обрешетка; 3 - водоизоляционный ковер; 4 - фартук; 5 - дополнительный слой; 6 - стена; 7 - дюбель

5.1.7. При длине скатов до 9 м без изломов профильные листы укладывают без поперечных стыков. Величина нахлестов поперек уклона принимается равной ширине профиля, а вдоль - не менее 250 мм. Направление нахлестов устанавливается проектом с учетом розы ветров в зоне строительства.

5.1.8. Крепление листов к обрешетке осуществляется саморезами с уплотнительными резиновыми прокладками, цементно-песчаной черепицы - кровельными гвоздями или специальными крепежными элементами.

5.1.9. В местах примыканий к вентиляционным шахтам (рис. 14) и технологическим трубопроводам (рис. 15) устанавливают специальные детали.

5.1.10. Анкера для крепления растяжек под антенны устанавливают с помощью специальных пластин (рис. 16).

5.2. Технология укладки из мягкой черепицы.

5.2.1. Водоизоляционный слой из мягкой черепицы укладывают на подкладочный слой, который в свою очередь укладывается на сплошную обрешетку из водостойкой фанеры (рис. 6, 9, 10).

5.2.2. Черепица крепится к основанию гвоздями в местах нахлеста, а в остальных местах - за счет самоклеящегося слоя.

5.2.3. Водоизоляционный слой на коньках, ендовах и местах примыканий к выступающим конструкциям кровли выполняют наклейкой двух дополнительных слоев из рулонных материалов. Наклейку осуществляют наплавляемым способом.

5.2.4. Кромки дополнительных слоев закрывают металлическими фартуками.

Рис. 13. Примыкание водоизоляционного ковра к мансардным окнам:

1 - обрешетка; 2 - переплет мансардного окна; 3 - водоизоляционный ковер; 4 - фартук мансардного окна

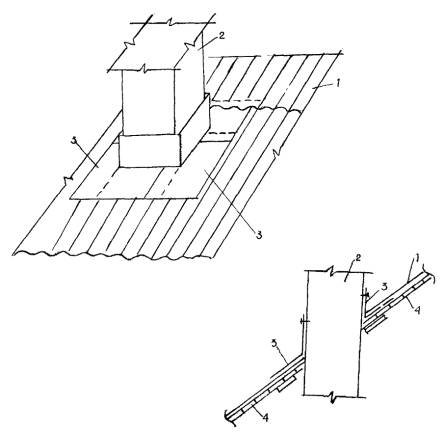

Рис. 14. Место примыкания водоизоляционного ковра к вентшахтам, дымоходам и т.п.:

1 - водоизоляционный ковер; 2 - шахта, дымоход и т.п.; 3 - фартуки или специальная деталь; 4 - обрешетка

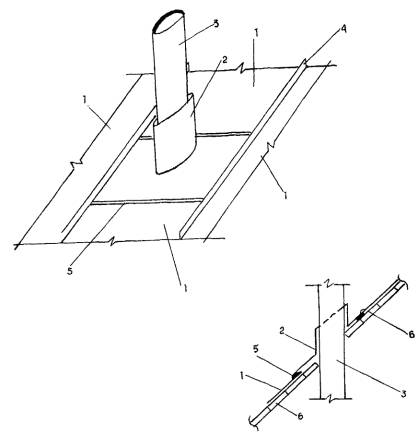

Рис. 15. Место примыкания водоизоляционного ковра к технологическим трубопроводам:

1 - водоизоляционный ковер; 2 - фасонная деталь из металла; 3 - технологический трубопровод; 4 - стоячий фальц; 5 - лежачий фальц; 6 - обрешетка

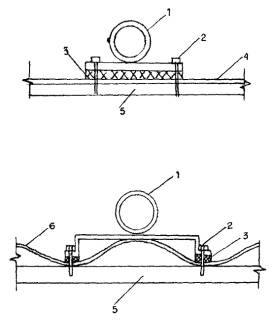

Рис. 16. Узлы крепления анкеров при различных материалах водоизоляционных ковров:

1 - анкер; 2 - саморез; 3 - резиновая прокладка; 4 - плоский лист или мягкая черепица; 5 - обрешетка, брусок или железобетонная плита; 6 - профильный лист

6. КОНТРОЛЬ КАЧЕСТВА РАБОТ

6.1. Контроль качества используемых материалов возлагается на строительную лабораторию; производства работ - на мастера или бригадира.

6.2. К укладке материалов для паро- и гидроизоляции приступают после подписания акта на скрытые работы по устройству основания.

6.3. К укладке металлических листов или мягкой черепицы приступают после подписания акта на скрытые работы по укладке нижележащих слоев.

6.4. В процессе производства работ устанавливается постоянный контроль за соблюдением технологии выполнения отдельных этапов работ. На объекте заводится «Журнал производства работ».

6.5. Качество укладки материалов и устройства мест примыканий устанавливается путем осмотра их поверхности, при этом должны выполняться следующие условия:

- отсутствие порезов, отверстий и других дефектов;

- соблюдение размеров нахлестки в местах соединения металлических листов и мягкой черепицы;

- соответствие проекту фальцевых соединений и мест примыкания к вертикальным поверхностям.

6.6. Обнаруженные при осмотре слоев дефекты или отклонения от проекта должны быть устранены до подписания акта на выполненные работы по укладке материалов.

7. ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ

7.1. Работы по устройству водоизоляционных слоев из новых материалов должны производиться в соответствии с требованиями СНиП 12-03-2001 «Безопасность труда в строительстве», «Правилами пожарной безопасности в Российской Федерации» (ППБ-01-03).

7.2. К работам по устройству водоизоляционных слоев из новых материалов допускаются мужчины не моложе 18 лет, прошедшие предварительный (при поступлении на работу) и периодический медицинские осмотры, имеющие наряд-допуск.

7.3. Работы по устройству водоизоляционных слоев из новых материалов производятся только при использовании средств индивидуальной защиты (СИЗ). Для защиты тела должны быть использованы брезентовые комбинезоны (ГОСТ 27653-88); для защиты ног - ботинки кожаные (ГОСТ 28507-90); для защиты рук - брезентовые рукавицы (ГОСТ 12.4.010-75 ССБТ).

7.4. Допуск рабочих к выполнению работ разрешается только после осмотра основания, ограждений и мест страховки прорабом или мастером вместе с бригадиром.

7.5. По окончании работ (смены) материалы и инструменты должны быть убраны с кровли.

7.6. Место производства работ должно быть обеспечено следующими средствами пожаротушения и медицинской помощи:

- огнетушитель пенный марки ОХП-10 (ТУ 22-4720-80)

из расчета на одну секцию кровли, не менее     2 шт.

- ящик с песком емкостью 0,05 м³                       1 шт.

- лопата                                                                  2 шт.

- асбестовое полотно                                            1 м²

- аптечка с набором медикаментов                     1 шт.
