Открытое акционерное общество

Проектно-конструкторский и технологический
институт промышленного строительства
ОАО ПКТИпромстрой

УТВЕРЖДАЮ

Генеральный директор, к.т.н.

____________ С.Ю. Едличка

«___» _____________ 2000 г.

ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА УСТРОЙСТВО ГИДРОИЗОЛЯЦИИ
СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ
УНИВЕРСАЛЬНЫМ ПОРОШКОВЫМ
ГИДРОИЗОЛИРУЮЩИМ МАТЕРИАЛОМ
«ГЕРМСМЕСЬ»

7400 ТК

Главный инженер

____________ А.В. Колобов

Начальник отдела

____________ Н.Н. Филипенко

Начальник лаборатории

____________ Б.И. Бычковский

2000

Технологическая карта на устройство гидроизоляции строительных конструкций универсальным порошковым гидроизолирующим материалом «Гермсмесь» разработана в соответствии с «Планом научно-технических разработок и инжиниринговых услуг московскому строительному комплексу на 2000 - 2001 гг.».

Карта содержит решения по организации и производству гидроизоляционных работ с целью их ускорения, снижения затрат труда и повышения качества.

В технологической карте приведены: область применения, особенности приготовления и применения материала, технология и организация выполнения работ, требования к качеству и приемке работ, калькуляция трудовых затрат, график производства работ, нормокомплект средств механизации и инструмента, решения по технике безопасности.

Технологическая карта предназначена для инженерно-технических работников строительных и проектных организаций, а также производителей работ, мастеров и бригадиров, связанных с производством и контролем качества выполняемых работ и работников технического надзора заказчика.

Технологическую карту разработали:

к.т.н. Филипенко Н.Н. - руководитель работы;

к.т.н. Захаров Н.М. - ответственный исполнитель;

Федунов В.В. - исполнитель от 26 ЦНИИ МО РФ;

Покровская Е.В., Воинова Е.А. - компьютерная обработка и графика;

Ярымов Ю.А. - технологическое сопровождение разработкой карты;

Бычковский Б.И. - техническое руководство, корректура и нормоконтроль;

к.т.н. Шахпаронов В.В. - научно-методическое руководство;

к.т.н. Едличка С.Ю. - общее руководство разработкой технологической карты.

Технологическая карта не заменяет ППР. (см. СНиП 3.01.01-85*)

СОДЕРЖАНИЕ

1 Область применения. 2

2 Организация и технология строительного процесса. 3

3 Требования к качеству и приемке работ. 5

4 Требования техники безопасности и охраны труда, экологической и пожарной безопасности. 6

5 Потребность в материально-технических ресурсах. 6

6 Технико-экономические показатели. 8

7 Перечень нормативно-технической литературы.. 11

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1 Технологическая карта распространяется на производство работ на устройство гидроизоляции строительных конструкций зданий и сооружений с использованием универсального порошкового материала (герметика) «Гермсмесь».

1.2 Материал предназначен для выполнения работ по гидроизоляции поверхности строительных конструкций зданий и сооружений, выполненных из монолитного или сборного железобетона, мелкоштучных каменных материалов, а также для герметизации швов, трещин и отверстий.

Работы по гидроизоляции конструкций могут производиться даже в условиях постоянного напора воды при выполнении строительных и ремонтных работ.

1.3 Герметик «Гермсмесь», который должен отвечать требованиям ТУ 7805062-5775-1-96, классифицируется:

а) по оптимальному количеству воды затворения:

НВ - нормальной водопотребности;

ПВ - пониженной водопотребности.

б) по срокам начала схватывания смеси:

А - «Гермсмесь» с нормальным началом схватывания;

Б - «Гермсмесь» с быстрым началом схватывания.

в) по прочности при сжатии в возрасте 28 суток:

на марки 300, 400, 500.

1.4 Условное обозначение «Гермсмеси» должно состоять из:

- полного или сокращенного наименования («Гермсмесь», Гс);

- характеристики водопотребности по п. 1.3 (а);

- типа материала по срокам начала схватывания по п. 1.3 (б);

- марки по прочности при сжатии по п. 1.3 (в);

- обозначения технических условий на материал.

Пример: «Гермсмесь» пониженной водопотребности с быстрым началом схватывания марки 500-Гс-ПВ-Б-500-ТУ 7805062-5775-1-96.

1.5 «Гермсмесь» должна изготавливаться в соответствии с требованиями технических условий и по технологическому регламенту, утвержденному предприятием-изготовителем.

Физико-механические свойства материала «Гермсмесь» должны соответствовать требованиям, указанным в таблице 1.

Таблица 1 - Физико-механические свойства

№ п/п	Показатель	Величина
№ п/п	Показатель	«Гермсмесь» с нормальной водопотребностью		«Гермсмесь» с пониженной водопотребностью
1	Водопотребность - оптимальное количество воды для затворения «Гермсмеси» (% от количества порошка)	28 - 32		19 - 24
2	Типы «Гермсмеси» по срокам начала схватывания	А	Б	Б
3	Сроки схватывания от начала затворения, мин.:
	а) начало, не ранее	8 10	2 5	2
	б) конец, не позже	30	10	10
4	Марки по прочности	300; 400		500
5	Предел прочности при сжатии (МПа) в возрасте:
	а) 1^х суток, не ниже	10,7	14,3	17,9
	б) 3^х суток, -"-	19,3	25,7	32,1
	в) 28 суток, -"-	29,4	39,2	49,0
6	Линейное расширение, %
	а) через 2 часа после затворения
	не менее	0,2
	не более	1,2
	б) в возрасте 3 суток твердения, не более	1,5
7	Водонепроницаемость через 24 часа, атм	5
8	Температура эксплуатации, °С	От минус 40 до +50
9	Температура окружающего воздуха при твердении, °С	От +5 до +30

1.6 «Гермсмесь» используется самостоятельно или в смеси с различными заполнителями - песок, шлак, минеральные добавки и т.д.

1.7 Привязка технологической карты к конкретным объектам и условиям производства работ состоит в оценке состояния изолируемой поверхности, наличия грунтовых вод, уточнения объемов работ, данных потребностей в трудовых и материально-технических ресурсах и сроков исполнения.

2 ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1 Работы по устройству гидроизоляции строительных конструкций должны осуществляться в соответствии со СНиП 3.04.01-87.

2.2 До начала гидроизоляционных работ должны быть:

- тщательно очищены поверхности конструкций зданий от пыли, грязи, жировых и битумных пятен, а также от выступающих солей;

- смочены водой подлежащие гидроизоляции поверхности конструкций.

2.3 При герметизации швы, трещины, отверстия должны быть расшиты на глубину не менее 20 мм и промазаны пастой или зачеканены порошком (при наличии водяных подтеков).

2.4 Гидроизоляция поверхности строительных конструкций должна осуществляться поочередно в три слоя следующим образом.

2.4.1 Для нанесения первого (грунтовочного) слоя порошок «Гермсмесь» смешивается с водой до получения «цементного молока». Воду доливают постепенно, начиная с 1/10 массы порошка. Перемешивание осуществляется не более 2 минут, после чего сразу с помощью кисти «цементное молоко» наносят на гидроизолируемую поверхность. Вода для растворов должна соответствовать ГОСТу 23732-79.

2.4.2 Для устройства основного второго слоя может быть использован как порошок «Гермсмесь» в отдельности, так и в смеси с песком в соотношении 1:1 (по массе). Воду доливают постепенно до получения сметанообразной массы. Основной слой следует наносить шпателем или мастерком (кельмой). Толщина основного слоя в чистом виде может быть от 1 до 2 мм, а при использовании в смеси с песком - от 3 до 5 мм.

2.4.3 Нанесение третьего (покрывочного) слоя производится аналогично грунтовочному слою через 0,5 - 1 час после нанесения основного слоя.

2.5 Герметизация швов, трещин или отверстий должна осуществляться в следующей последовательности:

- расшивка швов, трещин;

- очистка от пыли и грязи, смачивание водой;

- зачеканка швов, трещин или отверстий пастой или порошком;

- последовательное нанесение грунтовочного, основного и покрывочного слоев.

2.6 При значительной фильтрации воды через изолируемую поверхность необходимо непосредственно перед нанесением основного слоя обработать поверхность сухим порошком с помощью кисти и максимально снизить количество воды затворения основного слоя.

2.7 В случае герметизации швов, отверстий, трещин в условиях постоянного напора воды заделка их должна производиться двумя слоями равной толщины: первый слой - сухая «Гермсмесь», второй - «цементное молоко» из «Гермсмеси» с минимальным количеством воды затворения. Уплотнение смеси следует производить путем надавливания на нее с незначительным усилием.

2.8 Приготовление рабочих составов растворов для устройства гидроизоляции строительных конструкций рекомендуется производить в передвижных малогабаритных растворосмесителях, предназначенных для приготовления небольших количеств смесей непосредственно на строительном объекте, в том числе на быстросхватывающихся вяжущих. Небольшие габариты таких смесителей позволяют перевозить их через дверные проемы и устанавливать непосредственно в помещениях. Техническая характеристика передвижных растворосмесителей представлена в таблице 2.

Таблица 2 - Техническая характеристика передвижных растворосмесителей

Показатели	СО-23	СО-26	СО-46	СО-80
Емкость смесительного барабана, л	80	80	80	40
Объем готового замеса, л	65	65	65	30
Производительность, м³/ч	1,5	2,0	2,0	1,0
Мощность электродвигателя, кВт	1,5	1,5	1,5	0,8
Габариты, мм:
длина	1800	1800	1680	1320
ширина	700	730	730	540
высота	1000	1160	1160	920
Масса, кг	65	210	270	120

2.9 Работы по устройству гидроизоляции строительных конструкций должны выполняться в соответствии с рекомендуемой в настоящей карте схемой организации рабочего места согласно рисунку 1.

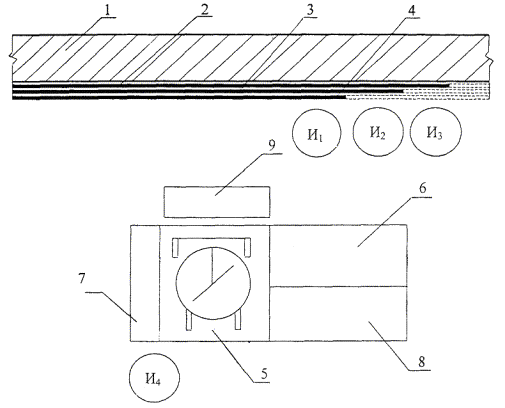

Рисунок 1 - Схема организации рабочего места

И₁ - И₃ - рабочие места изолировщиков; И₄ - рабочее место оператора растворосмесителя; 1 - стена; 2 - грунтовочный слой; 3 - основной слой; 4 - покрывочный слой; 5 - растворосмеситель; 6 - ящик для мешков «Гермсмесь»; 7 - дозатор воды; 8 - ящик для песка; 9 - расходный ящик готовой смеси.

3 ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

3.1 Гидроизолирующие покрытия должны выполняться в соответствии с проектом и настоящей технологической картой.

3.2 Производственный контроль качества работ должен включать входной контроль материалов, операционный контроль гидроизоляционных работ и приемочный контроль гидроизолирующего покрытия.

3.3 При входном контроле материалов производится проверка качества «Гермсмеси» и песка на соответствие ТУ 7805062-1-96 и ГОСТ 8736-93. Вода должна соответствовать требованиям ГОСТ 23732-79.

3.4 Порошок «Гермсмесь» должен поступать на объект в мешках массой по 50 кг. Маркировка мешков с порошком должна быть приведена в соответствие с п. 1.4. раздела 1.

3.5 Операционный контроль должен осуществляться в ходе выполнения гидроизоляционных работ и включать в себя проверку качества подготовки основания, нанесения грунтовочного, основного и покрывочного слоев, толщину наносимого изоляционного покрытия в целом, а также прочность сцепления изоляционного покрытия с основанием.

3.6 При приемочном контроле производится проверка качества готового гидроизоляционного покрытия. На готовой поверхности должны отсутствовать трещины, наплывы раствора, пятна, высолы, раковины и т.д.

При приемочном контроле проверяется:

- прочность сцепления гидроизоляционного слоя с основанием;

- неровности поверхности плавного очертания.

3.7 Размеры отклонений гидроизолирующих покрытий должны соответствовать требованиям СНиП 3.04.01-87. Контролируемые параметры и средства контроля представлены в таблице 3.

3.8 По результатам контроля выполненных работ с использованием универсального герметика «Гермсмесь» должен быть составлен акт на скрытые работы.

4 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ И ОХРАНЫ ТРУДА, ЭКОЛОГИЧЕСКОЙ И ПОЖАРНОЙ БЕЗОПАСНОСТИ

4.1 При производстве гидроизоляционных работ необходимо соблюдать требования СНиП III-4-80*, СНиП 12-03-99 и ГОСТ 12.3.040-86.

4.2 Работники, занятые производством гидроизоляционных работ, должны быть обеспечены индивидуальными и коллективными средствами защиты по ГОСТ 12.4.011-89.

4.3 Перед началом работ растворосмеситель должен проверяться на холостом ходу. Корпус должен быть заземлен, токопроводящие провода надежно изолированы, а пусковые рубильники закрыты.

4.4 К выполнению гидроизоляционных работ, к которым предъявляются дополнительные требования по безопасности труда, и управлению механизмами допускаются лица не моложе 18 лет, прошедшие медицинский осмотр и признанные годными, имеющие профессиональные навыки, после прохождения обучения безопасным методам и приемам работ и получения соответствующего удостоверения.

4.5 Разборку, ремонт и очистку растворосмесителя разрешается производить только после отключения машины от сети.

4.6 Переносные токоприемники (инструмент, светильники и т.д.), применяемые при выполнении работ, должны иметь напряжение не более 42 В.

Таблица 3 - Контролируемые параметры и средства контроля

№ п/п	Контролируемые параметры	Величина допустимых отклонений	Порядок контроля	Метод контроля
1	Отклонения поверхности основания:		Измерительный, технический осмотр, не менее 5-ти измерений на каждые 70 - 100 м² поверхности	Двухметровая рейка и металлическая линейка по ГОСТ 427-75*
	на горизонтальной поверхности	± 5 мм
	на вертикальной поверхности	-5 ... +10 мм
2	Число неровностей (плавного очертания протяженностью не более 150 мм) на площади поверхности основания 4 м²	Не более 2	Визуальный осмотр
3	Толщина готового гидроизоляционного слоя	5 %	Измерительный, технический осмотр, не менее 5-ти измерений на каждые 70 - 100 м² поверхности	Толщиномер по ГОСТ 11358-89*
4	Качество поверхности гидроизоляционного слоя: наличие вздутий, разрывов, проколов, наплывов, трещин	-	Визуальный, измерительный	Лупа типа «Мир»
5	Прочность сцепления гидроизоляции с основанием	-	Измерительный, 5 измерений на 120 - 150 м² поверхности покрытия	Адгезиметр АМЦ 2-20
5	Прочность сцепления гидроизоляции с основанием	-	Акт приемки	Адгезиметр АМЦ 2-20

5 ПОТРЕБНОСТЬ В МАТЕРИАЛЬНО-ТЕХНИЧЕСКИХ РЕСУРСАХ

5.1 Потребность в машинах, механизмах, инструментах, оборудовании и инвентаре должна определяться с учетом выполняемых операций и технических характеристик, приведенных в таблице 4.

Таблица 4 - Ведомость технологической оснастки, инструмента, инвентаря и приспособлений

№ п/п	Наименование оснастки, инструмента, инвентаря и приспособлений	Марка, ГОСТ, ТУ или организация-разработчик, номер рабочего чертежа	Техническая характеристика	Назначение	Количество на звено (бригаду), шт.
1	2	3	4	5	6
1	Передвижной малогабаритный растворосмеситель			Для приготовления быстросхватывающихся составов	1
2	Кельма штукатурная	ГОСТ 9533-81		Для нанесения и разравнивания растворов и смесей	3
3	Отрезовка	ГОСТ 9533-51		Для заделки небольших раковин, трещин	2
4	Сокол дерево-алюминиевый			Для переноса раствора и паст и разравнивания гидроизоляционного слоя	3
5	Ковш для отделочных работ			Для набрасывания раствора на поверхность	3
6	Лопата растворная			Для выгрузки (погрузки) раствора и паст	2
7	Кисть маховая	ГОСТ 10597-87*		Для промывки поверхности и нанесения цементного молока	3
8	Кисть-макловица	ГОСТ 10597-87*		Для смачивания вертикальных поверхностей	3
9	Терка деревянная	ГОСТ 25782-90		Для затирки и уплотнения слоя гидроизоляции	3
10	Гладилка овальная большая			Для разравнивания и заглаживания слоя гидроизоляции	2
11	Правило окованное	ГОСТ 25782-90		Для проверки горизонтальности и вертикальности выполненной гидроизоляции	2
12	Скребок			Для очистки поверхностей от грязи и наплывов раствора и бетона	3
13	Бучарда штукатурная			Для насечки бетонных поверхностей	2
14	Молоток для насечки поверхности	ГОСТ 11042-90		Для насечки поверхностей бетонных и кирпичных стен	2
15	Скарпели диаметром 8 и 10 мм			Для расшивки отверстий, дыр, скалывания бетона и раствора	2
16	Уровень строительный	УС1-300		Для проверки горизонтальности и вертикальности элементов	1
16	Уровень строительный	ГОСТ 9416-83		Для проверки горизонтальности и вертикальности элементов	1
17	Рулетка металлическая	ГОСТ 7502-98		Для линейных измерений	1
18	Рейка с отвесом			Для провешивания вертикальной плоскости	1
19	Расходная емкость			Для хранения готового раствора (пасты)	1
20	Очки защитные	ГОСТ 12.4.011-89		Для предохранения глаз рабочих	3
21	Ведро			Для подноски и хранения воды	3
22	Комплект знаков по технике безопасности	ГОСТ 12.4.026-76*		Безопасность труда	1
23	Толщиномер	НЧ ГОСТ 11358-89*		Измерение толщины гидроизоляции	1
24	Лупа	Типа «Мир»		Определение качества поверхности	1
25	Адгезиметр	АМЦ-2-20		Измерение прочности сцепления	1
26	Рейка 2-х метровая			Для обнаружения неровностей	1
27	Линейка металлическая	ГОСТ 427-75*		Измерение толщин изоляции	1

5.2 Расход материалов для выполнения 1 м² гидроизоляционной поверхности представлен в таблице 5.

Таблица 5 - Ведомость расхода материалов.

№ п/п	Наименование	Ед. изм.	Количество	Примечание
1	Порошок	кг	6
2	Песок	кг	6
3	Вода	л	по потребности

6 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

6.1 Работы по устройству гидроизоляции строительных конструкций выполняют 4 человека.

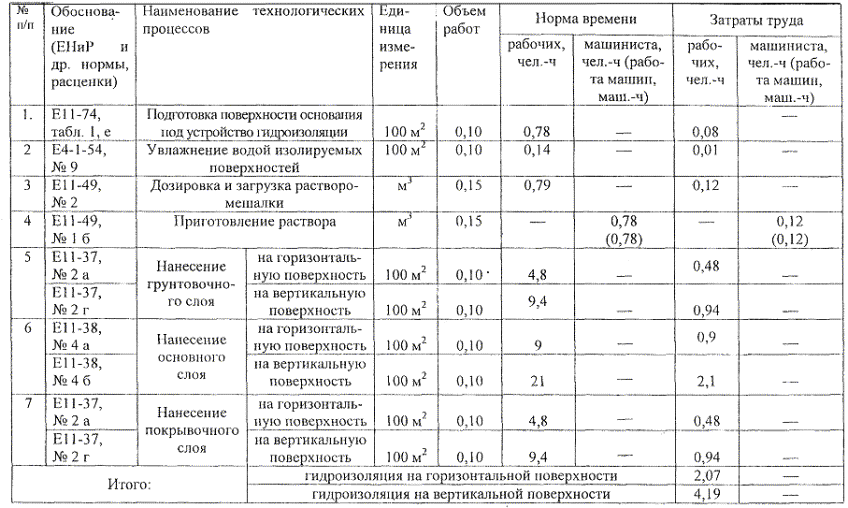

6.2 Калькуляция затрат труда на устройство гидроизоляционного покрытия, составленная на устройство 10 м² гидроизоляции, приведен в таблице 6.

6.3 Календарный план производства работ представлен в таблице 7.

6.4 Технико-экономические показатели по устройству гидроизоляции с помощью сухой смеси типа «Гермсмесь» составляют:

- производительность 1 человека в час, в м²

на горизонтальной поверхности 4,46

на вертикальной поверхности 2,36

- трудозатраты на 10 м² гидроизоляции, чел.-час

на горизонтальной поверхности 2,07

на вертикальной поверхности 4,19

- продолжительность выполнения работ, ч:

на горизонтальной поверхности 2,24
