КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА |
КТ-4.1-1.9-77 |
|
|
Разработана Ростовским отделом ПИ Промстальконструкция Минмонтажспецстроя СССР * Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
||
|
УКЛАДКА ЖЕЛЕЗОБЕТОННЫХ ПЛИТ ПОКРЫТИЯ ПО ФЕРМАМ ОДНОЭТАЖНЫХ ЗДАНИЙ |
||
|
Входит в комплект карт ККТ-4.1-1 Монтаж сборных железобетонных и бетонных конструкций промышленных зданий |
||
|
Взамен КТ-4.1-1.9-67 |
* г. Ростов-на-Дону, ул. Серафимовича, 42.
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ
1.1. Карта предназначена для организации труда рабочих при монтаже железобетонных плит покрытия размером 3´12 м, массой 6,8 т.
1.2. Показатели производительности труда
|
|
По карте |
По ЕНиР |
|
Выработка на 1 чел.-день, плит покрытия |
6,00 |
3,55 |
|
Затраты труда на одну плиту покрытия, чел.-ч |
1,33 |
2,25 |
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. Плиты укладывают на выверенные и закрепленные стропильные фермы. Закладные детали для приварки плит должны быть очищены от наплывов бетона.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажники конструкций III разряда (М2, М3, М4) - 3
3.2. Инструменты, приспособления и инвентарь
|
Наименование, назначение и основные параметры |
ГОСТ, № чертежа |
Количество, шт. |
|
1 |
2 |
3 |
|
Строп четырехветвевой грузоподъемностью 7 т |
Чертеж 6270РМ-12 ПИ Промстальконструкция ** |
1 |
|
Приставная лестница для подъема монтажников на покрытие |
Чертеж 8347 РМ-3 ПИ Промстальконструкция |
1 |
|
Молоток-кирочка |
ГОСТ 11042-72 |
2 |
|
Оттяжка из пенькового каната длиной 20 м |
- |
1 |
|
Кувалда кузнечная (5 - 8 кг) |
ГОСТ 11402-65 |
1 |
|
Лом монтажный |
ГОСТ 1405-72 |
2 |
** 125080, Москва, А-80, Волоколамское шоссе, 1.
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Плиты покрытия каждого монтируемого пролета укладывают при помощи крана после окончания монтажа конструкций покрытия, от одного края ферм к другому. На крайних плитах временно установлены инвентарные ограждения. Закладные детали приваривают к фермам в трех точках после установки плит.

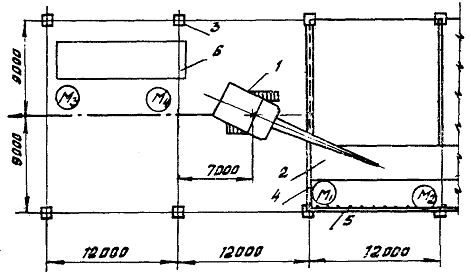

4.2. Организация рабочего места
- рабочие места монтажников
1 - кран на гусеничном ходу; 2 - плита покрытия; 3 - железобетонная колонна; 4 - железобетонная ферма; 5 - инвентарное ограждение; 6 - место складирования плит

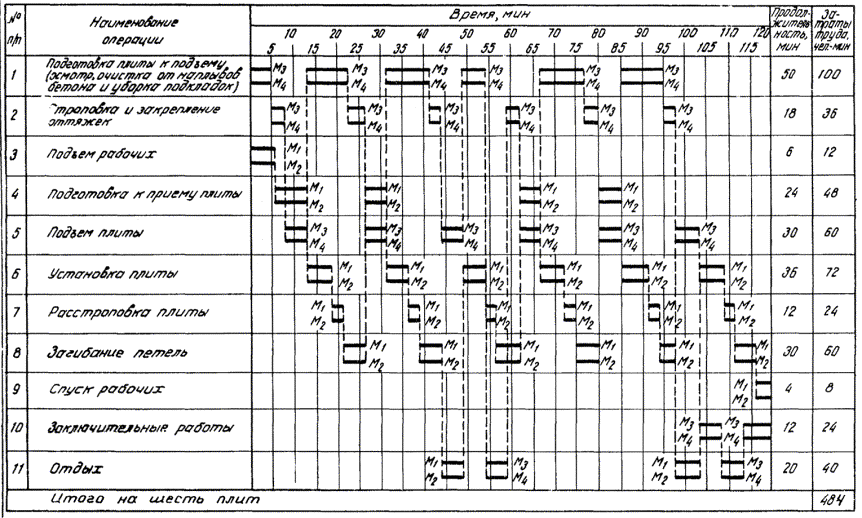

4.3. График трудового процесса
Примечание. Закрепление плит электросваркой выполняет электросварщик V разряда, не входящий в состав звена монтажников.
4.4. Описание операций
|
№ по графику |
Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда |
|
1, 3 |
ПОДГОТОВКА ПЛИТЫ К ПОДЪЕМУ И ПОДЪЕМ РАБОЧИХ; М1 и М2 - 6 мин; М3 и М4 - 50 мин (на 6 плит); молотки-кирочки Монтажники М3 и М4 подготовляют плиту покрытия к подъему: осматривают, очищают от грязи, отбивают наплывы бетона с закладных деталей, убирают подкладки. Монтажники М1 и М2 поднимаются на покрытие |
|
2 |
СТРОПОВКА И ЗАКРЕПЛЕНИЕ ОТТЯЖЕК; 3 мин; М3, М4; строп четырехветвевой, оттяжка После осмотра конструкций монтажники М3 и М4 стропят плиту и прикрепляют к монтажной петле оттяжку |
|
5 |
ПОДЪЕМ ПЛИТЫ; 5 мин; М3, М4; оттяжка, молотки Монтажник М3 следит за подъемом, а монтажник М4 при помощи оттяжки удерживает плиту от раскачивания |
|
6 |
УСТАНОВКА ПЛИТЫ; 6 мин; М1, М2; оттяжка Монтажники М1 и М2 на высоте 20 - 30 см над опорными поверхностями принимают плиту, направляют ее при помощи ломов и устанавливают в проектное положение
|
|
7, 8 |
РАССТРОПОВКА ПЛИТЫ; ЗАГИБАНИЕ ПЕТЕЛЬ; 7 мин; М1, М2; строп, оттяжка, кувалда Монтажники М1 и М2 расстроповывают плиту, а затем загибают строповочные петли |
* На одну плиту.
