КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА |
КТ-4.1-1.8-77 |
|
|
Разработана Ростовским отделом ПИ Промстальконструкция Минтяжспецстроя СССР* Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
||
|
УСТАНОВКА ЖЕЛЕЗОБЕТОННЫХ ФЕРМ ОДНОЭТАЖНЫХ ЗДАНИЙ |
||
|
Входит в комплект карт ККТ-4.1-1 Монтаж сборных железобетонных и бетонных конструкций промышленных зданий |
||
|
Взамен КТ-4.1-1.8-67 |
* 344000, г. Ростов-на-Дону, ул. Серафимовича, 42.
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ
1.1. Карта предназначена для организации труда монтажников при установке железобетонных ферм с параллельными поясами пролетом 18 м и массой 13,2 т.
1.2. Показатели производительности труда
|
|
По карте |
По ЕНиР |
|
Выработка на 1 чел.-день, ферм |
1,06 |
0,86 |
|
Затраты труда на одну ферму, чел.-ч |
7,5 |
9,3 |
1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет применения усовершенствованных приспособлений и оснастки для установки и временного крепления ферм.
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. Железобетонные фермы устанавливают на выверенные и замоноличенные в фундаментах колонны.
Смещение осей ферм относительно разбивочных осей на опорах не должно превышать ± 5 мм; отклонение высотных отметок опорных узлов ферм от проектных - ± 20 мм; изменение расстояний между осями ферм по верхнему поясу - ± 25 мм.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV разряда (М2) - 1
монтажники конструкций III разряда (М3, М4, М5) - 3
3.2. Инструменты, приспособления и инвентарь
|
Наименование, назначение и основные параметры |
ГОСТ, № чертежа |
Количество, шт. |
|
Траверса грузоподъемностью 20 т |
Чертежи 4234Р и 4960Р ПИ Промстальконструкция х) |
1 |
|
Захват полуавтоматический грузоподъёмностью 15 т |
Чертеж 5195РМ того же ПИ |
2 |
|
Трос страховочный диаметром 11 мм, длиной 20 м |
Чертеж 6270РМ-14 того же ПИ |
1 |
|
Расчалка для временного закрепления первой фермы |
Чертеж 5021 того же ПИ |
4 |
|
Лестница монтажная длиной 4 - 6 м с площадкой |
Чертеж 4596Р-27 того же ПИ |
2 |
|
Распорка стальная диаметром 10 мм для временного закрепления ферм |
Чертеж 4960Р-63-65 того же ПИ |
4 |
|
Рулетка |
РС-20, ГОСТ 7502-69 |
1 |
|
Ключи гаечные двусторонние |
ГОСТ 2839-71 |
2 |
|
Оттяжка из пенькового каната диметром 11 мм, длиной 20 м |
- |
2 |
|
Молоток-кирочка |
ГОСТ 11042-72 |
5 |
|
Лом монтажный |
ГОСТ 1405-72 |
5 |
* 125080, Москва, А-80, Волоколамское шоссе, 1.
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Первую ферму временно закрепляют расчалками, следующие - до укладки крепят временными распорками к установленным ранее фермам.
4.2. График трудового процесса
Примечание. Закрепление ферм электросваркой выполняет электросварщик V разряда, не входящий в состав звена монтажников.

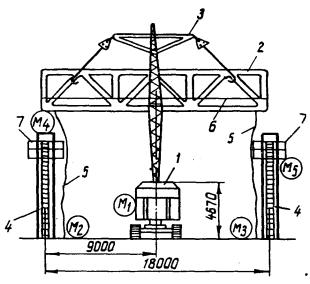

4.3. Организация рабочего места
- рабочие места
монтажников
1 - кран на гусеничном ходу; 2 - железобетонная ферма; 3 - траверса; 4 - колонны; 5 - оттяжки; 6 - трос страховочный; 7 - монтажные лестницы с площадками
4.4. Описание операций
|
№ по графику |
Наименование операций, их продолжительность, * исполнители и орудия труда; характеристика приемов труда |
|
1 |
2 |
|
1, 2 |

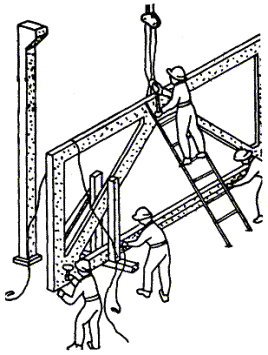

ПОДГОТОВКА ФЕРМЫ К МОНТАЖУ И СТРОПОВКА ЕЕ; М1 - 14 мин; М2, М3, М4, М5 - 10 мин; рулетка, захват, молотки-кирочки, расчалки, траверса Монтажники М1, М2 и М3 очищают ферму, отбивают наплывы бетона с закладных деталей, проверяют геометрические размеры. Монтажники М4 и М5 стропят ферму и прикрепляют расчалки
|
|
3 |
РАСКАНТОВКА ФЕРМЫ ДЛЯ ПОДЪЕМА; 9 мин; М1, М2, М3; ломы Монтажники М1, М2 и М3 при помощи ломов раскантовывают ферму в положение удобное для подъема |
|
5, 7 |
ПОДЪЕМ РАБОЧИХ И ПРИЕМ ФЕРМЫ; М1 - 12 мин; М2, М3 - 19 мин; М4, М5 - 7 мин; оттяжки, лестницы Монтажники М4 и М5 приставляют к колоннам лестницы и поднимаются по ним на площадки. Машинист крана поднимает ферму и направляет ее к месту установки. Монтажники М2 и М3 придерживают ее за оттяжки от раскачивания. Монтажники М4 и М5 принимают ферму на высоте 20 - 30 см над оголовками колонн и направляют ее на опоры. Монтажник М4 руководит действиями остальных монтажников |
|
8 |

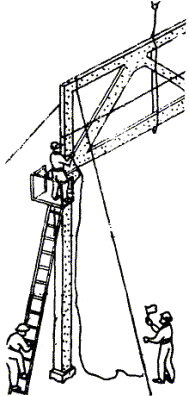

УСТАНОВКА ФЕРМЫ С ВЫВЕРКОЙ И ЗАКРЕПЛЕНИЕМ РАСПОРКАМИ; М1, М4, М5 - 28 мин; М2, М3 - 21 мин; расчалки, распорки, гаечные ключи Монтажники М4 и М5 устанавливают ферму на оголовки колонн. Одновременно монтажники М1, М2 и М3 закрепляют расчалки за соседние колонны и за монтажный якорь. Затем монтажники М2 и М3 поднимаются наверх и под руководством монтажника М1 выверяют и закрепляют ферму в проектном положении распорками |
|
9-11 |
РАССТРОПОВКА ФЕРМЫ, СНЯТИЕ ОТТЯЖЕК, СПУСК РАБОЧИХ; 7 мин; М2, М3, М4, М5; оттяжка Машинист крана выполняет дистанционную расстроповку фермы. Монтажники М4 и М5 следят за расстроповкой, а затем спускаются вниз. Монтажники М2 и М3 снимают оттяжки и также спускаются вниз
|
|
12 |
ЗАКЛЮЧИТЕЛЬНЫЕ РАБОТЫ; М1 - 18 мин; М2, М3 - 11 мин; М4, М5 - 12 мин; рулетка, захват, молотки-кирочки, распорки, оттяжки Монтажники М1, М2, М3, М4 и М5 переносят приспособления и инструменты к следующим колоннам. Кран готовят к перемещению на следующую стоянку. |
* На одну ферму.
