КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА |
КТ-4.1-8.23-77 |
|
|
Разработана конструкторско-технологическим институтом Минпромстроя СССР* Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
||
|
УСТАНОВКА НАВЕСНЫХ ПАНЕЛЕЙ НАРУЖНЫХ СТЕН |
|
|
|
Входит в комплект карт ККТ-4.1-1 Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04 |
||
|
Взамен КТ-4.1-8.23-73 |
|
* 300600, г. Тула, проспект Ленина, 108.
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ
1.1. Карта предназначена для организации труда рабочих при установке навесных панелей наружных стен площадью до 5 м2.
1.2. Показатели производительности труда
|
|
По карте |
По ЕНиР |
|
Выработка на 1 чел.-день, панелей |
8,2 |
3,6 |
|
Затраты труда на одну панель, чел.-ч |
0,97 |
2,20 |
Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).
1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет применения для крепления панелей стен опорных столиков, привариваемых на земле, кантователя и специальных струбцин для временного крепления панелей, а также за счет сокращения численного состава звена по сравнению с нормами ЕНиР на одного человека.
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. До начала работ необходимо: полностью закончить монтаж каркаса здания, включая укладку панелей перекрытий и замоноличивание стыков; разложить панели стен в зоне действия крана; приварить к колоннам монтажные столики для крепления панелей.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV " (М2) - 1
монтажник конструкций II " (М3) - 1
3.2. Инструменты, приспособления и инвентарь
|
Наименование, назначение и основные параметры |
ГОСТ, № чертежа |
Количество, шт. |
|
Струбцина для временного крепления наружных панелей стен к колоннам |
Чертеж 1961 треста Мосоргстрой* |
6 |
|
Траверса универсальная |
РЧ-510-72 ЦНИИОМТП** |
1 |
|
Отвес-рейка |
РЧ-602-76 ЦНИИОМТП |
1 |
|
Молоток-зубило |
ГОСТ 11042-72 |
2 |
|
Лом монтажный |
ГОСТ 1405-72 |
2 |
|
Щетка стальная |
Каталог-справочник ЦНИИТЭстроймаша***, стр. 83 |
2 |
|
Оттяжка из пенькового каната длиной 20 м |
- |
1 |
* 113095, Москва, Ж-95, ул. Б. Полянка, 51а.
** Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.
*** 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Операции по навеске панелей наружных стен выполняют в следующем порядке: подготовляют панель и место ее опирания; стропят и подают панель к месту ее установки; принимают, устанавливают и выверяют панель в плане; временно крепят и расстроповывают панель; выверяют ее по вертикали; снимают временное крепление.
4.2. Временное крепление снимают после постоянного закрепления панели электросваркой, которое выполняет звено электросварщиков, входящее в состав бригады монтажников.

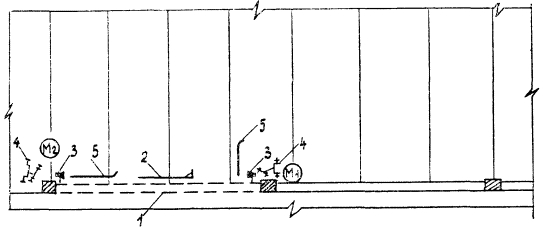

4.3. Организация рабочего места
1 - монтируемая панель; 2 - отвес-рейка; 3 - молотки-зубила; 4 - универсальные струбцины; 5 - ломы
4.4. График трудового процесса
4.5. Описание операций
|
№ по графику |
Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда |
|
1 |
2 |
|
1, 2 |
СТРОПОВКА ПАНЕЛИ И ПОДАЧА ЕЕ К МЕСТУ УСТАНОВКИ; 2,5 мин; М3; траверса, оттяжка Монтажник М3 привязывает к одной из монтажных петель панели пеньковую оттяжку. По его сигналу машинист крана подает траверсу к панели, а монтажник принимает ее, стропит стеновую панель и подает команду машинисту крана натянуть стропы траверсы. Убедившись в надежности строповки, монтажник отходит на безопасное расстояние. По его сигналу машинист крана поднимает и перемещает панель к месту установки, а монтажник сопровождает ее, с помощью оттяжки удерживая от раскачивания |
|
3 |
ПОДГОТОВКА МЕСТА ОПИРАНИЯ ПАНЕЛИ; 2,5 мин; М1, М2; щетка, молоток-зубило Монтажник М1 молотком-зубилом очищает место опирания панели, а монтажник М2 стальной щеткой очищает закладные детали от ржавчины и грязи
|
|
4 |
ПРИЕМ И УСТАНОВКА ПАНЕЛИ; 2,5 мин; М1, М2; траверса Монтажники М1 и М2, стоя у торцов панели, принимают ее на расстоянии 30 см от опорной поверхности. По сигналу монтажника М1 машинист крана плавно опускает панель, а монтажники, придерживая ее с двух сторон, устанавливают на опорные столики
|
|
5 |
ВЫВЕРКА СТЕНОВОЙ ПАНЕЛИ В ПЛАНЕ; 2,5 мин; М1, М2; траверса, ломы При натянутых стропах траверсы монтажники М1 и М2 ломами рихтуют панель, совмещая закладные детали ее и панели перекрытия
|
|
6 |
ВРЕМЕННОЕ КРЕПЛЕНИЕ СТЕНОВОЙ ПАНЕЛИ; 3 мин; М1, М2; траверса, струбцины Монтажники М1 и М2 заводят захваты универсальных струбцин за панель и колонну, а затем, вращая прижимные винты, крепят панель к колонне. При этом стропы траверсы остаются натянутыми
|
|
8 |
ВЫВЕРКА СТЕНОВОЙ ПАНЕЛИ ПО ВЕРТИКАЛИ; 3,5 мин; М1, М2; траверса, отвес-рейка Вертикальность панели и правильность совмещения лицевых граней в плоскости стены монтажник М1 проверяет визированием по ранее установленным панелям и по отвесу-рейке, который навешивается на панель с внутренней стороны. По его сигналам монтажник М2 вращает прижимные винты струбцин, добиваясь совмещения шнура отвеса с визирной пинией на рейке
|
|
9 |
ПОДГОТОВКА СЛЕДУЮЩЕЙ ПАНЕЛИ К МОНТАЖУ; 12 мин; М3; молоток-зубило, щетка Во время установки панели монтажник М3 готовит следующую панель. Он убирает прокладки, при необходимости отгибает монтажные петли, очищает закладные детали от наплывов бетона, ржавчины, а в зимнее время - от снега и наледи |
|
10 |
СНЯТИЕ ВРЕМЕННОГО КРЕПЛЕНИЯ С ПРЕДЫДУЩЕЙ ПАНЕЛИ; 1,5 мин; М1, М2; струбцины После окончательного закрепления панели сваркой монтажники М1 и М2 отвинчивают прижимные винты, снимают универсальные струбцины и относят их к месту установки следующей панели
|
* На одну панель.
