КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА |
КТ-4.1-9.8-77 |
|
|
Разработана конструкторско-технологическим институтом Минпромстроя СССР* Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
||
|
УСТАНОВКА ЛЕСТНИЧНЫХ МАРШЕЙ С ПОЛУПЛОЩАДКАМИ |
|
|
|
Входит в комплект карт ККТ-4.1-1 Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04 |
||
|
Взамен КТ-4.1-9.8-73 |
|
* 300600, г. Тула, проспект Ленина, 108.
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ
1.1. Карта предназначена для организации труда рабочих при установке лестничных маршей с полуплощадками массой до 2,5 т.
1.2. Показатели производительности труда
|
|
По карте |
По ЕНиР |
|
Выработка на 1 чел.-день, маршей |
7,3 |
3,5 |
|
Затраты труда на один марш, чел.-ч |
1,10 |
2,28 |
Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).
1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет применения усовершенствованной монтажной оснастки, а также четкой организации труда в звене.
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. До начала работ необходимо: закончить монтаж всех конструкций, расположенных ниже последнего смонтированного перекрытия; выполнить антикоррозионную защиту сварных соединений; разложить лестничные марши, накладные детали и монтажную оснастку в зоне действия крана.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV " (М2) - 1
монтажник конструкций II " (М3) - 1
3.2. Инструменты, приспособления и инвентарь
|
Наименование, назначение и основные параметры |
ГОСТ, № чертежа |
Количество, шт. |
|
Строп с коромысловыми захватами |
РЧ-506-72 ЦНИИОМТП* |
1 |
|
Шаблон для разметки мест установки лестничного марша |
- |
1 |
|
Ящик для раствора объемом 0,35 м3 |
РЧ-72-209-001 ГОСИНТИ** |
2 |
|
Лопата |
ГОСТ 3620-63 |
2 |
|
Кельма |
ГОСТ 9533-71 |
2 |
|
Лом монтажный |
ГОСТ 1405-72 |
2 |
|
Уровень строительный |
УС2-700, ГОСТ 9416-67 |
1 |
|
Молоток-зубило |
ГОСТ 11042-72 |
3 |
|
Метла |
- |
2 |
* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.
** Москва-Центр, пр. Серова, 5.
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Операции по установке лестничного марша выполняют в следующем порядке: подготовляют лестничный марш к установке; размечают место установки марша и устраивают растворную постель; стропят и подают марш к месту установки; устанавливают, выверяют и расстроповывают лестничный марш.

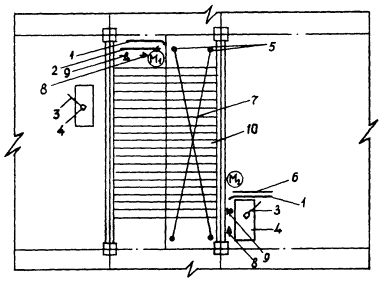

4.2. Организация рабочего места
1 - ломы; 2 - метла; 3 - лопаты; 4 - ящики с раствором; 5 - винтовые захваты; 6 - шаблон; 7 - самобалансирующийся строп; 8 - кельмы; 9 - молотки-зубила; 10 - монтируемый марш
4.3. График трудового процесса
4.4. Описание операций
|
№ по графику |
Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда |
|
1 |
2 |
|
1, 3 |
ПОДГОТОВКА ЛЕСТНИЧНОГО МАРША К УСТАНОВКЕ; РАЗМЕТКА МЕСТ УСТАНОВКИ; М2, М3 - 6 мин; М1 - 3 мин; захваты, молоток-зубило, шаблон Монтажник М3 осматривает лестничный марш и счищает монтажные отверстия. Монтажник М2 вставляет стержни коромысловых захватов в монтажные отверстия одной полуплощадки лестничного марша и поворачивает коромысла параллельно маршу. Аналогично монтажники устанавливают два захвата на другой полуплощадке марша. Монтажник М1 при помощи шаблона размечает места установки лестничного марша
|
|
2 |
СТРОПОВКА И ПОДАЧА МАРША К МЕСТУ УСТАНОВКИ; 1,5 мин; М2, М3; строп Монтажник М3 принимает строп, поданный машинистом крана, и, зацепив крюки стропа за кольца захватов, подает команду машинисту крана натянуть ветви стропа. Убедившись в надежности строповки, монтажник отходит на безопасное расстояние, а машинист крана по его сигналу поднимает и перемещает марш к месту установки. Монтажник М2 в это время направляется туда же
|
|
4 |
УСТРОЙСТВО РАСТВОРНОЙ ПОСТЕЛИ; 4,5 мин; М1; ящики с раствором, лопата, кельма Монтажник М1 лопатой подает раствор из ящика на опорные поверхности и разравнивает его кельмой |
|
5 |
УСТАНОВКА ЛЕСТНИЧНОГО МАРША; 3,5 мин; М , М ; строп с захватами Монтажники М1 и М2 принимают марш на высоте 20 см от опорных поверхностей и ориентируют его над местом установки. Монтажник М1 находится при этом на промежуточной площадке, а монтажник М2 - на перекрытии монтируемого этажа. По сигналу монтажника М1 машинист крана плавно опускает марш на опорные поверхности. Ветви стропа остаются натянутыми
|
|
6 |

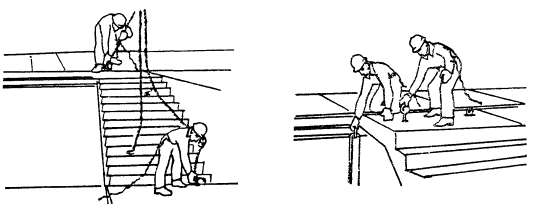

ВЫВЕРКА МАРША; 7 мин; М1, М2; строп с захватами, ломы, уровень Монтажник М2 вставляет лом в зазор между верхней полуплощадкой и панелью перекрытия, а монтажник М1 - в зазор между нижней полуплощадкой и полуплощадкой ранее уложенного марша, после чего они рихтуют марш ломами. При помощи уровня монтажники проверяют горизонтальность полуплощадок марша, регулируя их высоту путем изменения толщины растворной постели
|
|
7 |
РАССТРОПОВКА МАРША; 0,5 мин; М1, М2; строп с захватами
Монтажник М1 подает команду машинисту крана ослабить натяжение ветвей стропа и вместе с монтажником М2 расстроповывает марш, отцепляя крюки стропа от серег захватов. Монтажники М1 и М2 вынимают стержни захватов из монтажных отверстий лестничного марша. После этого оба монтажника навешивают захваты на крюки стропа, а машинист крана перемещает оснастку к месту строповки следующего марша |
* На один лестничный марш.
