Нормы и расценки
на новые технологии
в строительстве

(СПРАВОЧНИК ИНЖЕНЕРА-СМЕТЧИКА)

Под общей редакцией П.В. Горячкина

Москва
2004 г.

Авторский коллектив:

П.В. Горячкин, А.И. Штоколов, В.Г. Гурьев, А.Н. Жуков, А.П. Иванов. Л.А. Данилова, Б.А. Бархударян, М.В. Макарова, Е.Н. Федотова, В.М. Семкова, Н.Н. Калинко, Т.А. Кропотова, М.И. Гуслин

Нормы и расценки на новые технологии в строительстве (Справочник инженера-сметчика). - Москва, 2004.

Предлагаемый Справочник включает дополнительные элементные сметные нормы и единичные расценки в базисном уровне цен 2000 года на работы с применением новых технологий, оборудования, машин и механизмов, материалов, изделий и конструкций, в том числе импортного производства, а также дополнительные нормы и расценки по традиционным технологиям производства работ.

Предназначен для широкого круга инженерно-технических специалистов и экономистов строительно-монтажных и ремонтно-строительных организаций, связанных с разработкой, согласованием, утверждением и экспертизой сметной документации.

СОДЕРЖАНИЕ

Сборник 9. Строительные металлические конструкции. 1

Таблица ЭСН 9-03-039 Монтаж опорных конструкций. 2

Таблица ЭСН 9-04-014 Установка металлических дверей в готовые проемы.. 3

Таблица ЭСН 9-04-015 Вентилируемая фасадная система с облицовкой линейными металлическим панелями и панелями-кассетами. 21

Таблица ЭСН 9-04-016 Вентилируемая фасадная система с облицовкой металлическим сайдингом.. 24

Таблица ЭСН 9-04-017 Вентилируемая фасадная система с облицовкой плитами из керамического гранита, натурального гранита и композита. 26

Таблица ЭСН 9-05-007 Установка флагодержателей. 29

Таблица ЭСН 9-05-008 Решетка с обрамлением для очистки обуви. 29

Таблица ЭСН 9-05-009 Покрытие подпольных каналов рифленым железом.. 30

Таблица ЭСН 9-05-010 Заделка крюков в перекрытии для подвески спортинвентаря в школе. 30

Таблица ЭСН 9-05-011 Установка групповых металлических почтовых ящиков на 6 отделений. 31

ЧАСТЬ I

ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ И ЕДИНИЧНЫЕ РАСЦЕНКИ

НА СТРОИТЕЛЬНЫЕ РАБОТЫ

СБОРНИК 9. СТРОИТЕЛЬНЫЕ МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ

РАЗДЕЛ 03. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЗДАНИЙ И СООРУЖЕНИЙ

05 РАМЫ, АРКИ, ОПОРНЫЕ КОНСТРУКЦИИ И ЗАЩИТНЫЕ ОГРАЖДЕНИЯ

Таблица ЭСН 9-03-039 Монтаж опорных конструкций

Измеритель: 1 т конструкций

Монтаж опорных конструкций:

9-03-039-6        под наружные трубопроводы, опорные части, седла, кронштейны, хомуты

Шифр ресурса

Наименование элемента затрат

Ед. измер.

9-03-039-6

1

Затраты труда рабочих-строителей

чел.-ч.

28,22

1.1

Средний разряд работы



3,8

2

Затраты труда машинистов

чел.-ч.

0,71

3

МАШИНЫ И МЕХАНИЗМЫ





021141

Краны на автомобильном ходу 10 т при работе на других видах строительства

маш.-ч

0,52

040502

Установки для сварки ручной дуговой

маш.-ч

5,49

041400

Электрические печи для сушки сварочных материалов

маш.-ч

0,46

400002

Автомобиль болтовой

маш.-ч

0,19

4

МАТЕРИАЛЫ





(201-9002)

Стальные конструкции

т

1

101-0324

Кислород технический газообразный

м3

1,95

101-0797

Катанка 6,3 - 6,5 мм

т

0,00003

101-1019

Швеллеры № 40

т

0,00194

101-1515

Электроды типа Э-46 4 мм

т

0,004

101-1714

Болты строительные с гайками и шайбами

т

0,004

101-1805

Гвозди строительные

т

0,00001

102-0023

Бруски обрезные из хвойных пород 40 - 75 мм, шириной 75 - 150 мм, длиной 4 - 6,5 м, сорт I

куб. м

0,00103

113-0021

Грунтовка ГФ-021

т

0,00031

113-0156

Растворитель Р-4

т

0,0006

101-0309

Канаты пеньковые пропитанные

т

0,0001

537-0097

Канат стальной оцинкованный 5,5 мм

10 м

0,0187

542-0042

Газ пропан-бутан, смесь техническая

кг

0,59

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 9-03-039 Монтаж опорных конструкций

1 m конструкций



Монтаж опорных конструкций:















9-03-039-6

под наружные трубопроводы, опорные части, седла, кронштейны, хомуты

1 т

651,48

344,00

130,71

10,62

176,77

28,22

(201-9002)

Стальные конструкции

т









1



РАЗДЕЛ 04. ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ ЗДАНИЙ И СООРУЖЕНИЙ

3. ОКОННЫЕ БЛОКИ, ВИТРАЖИ, ВИТРИНЫ, ДВЕРИ, ВОРОТА

ТЕХНИЧЕСКАЯ ЧАСТЬ

1. ОБЩИЕ УКАЗАНИЯ

1. Нормы и расценки табл. 04-014-1; 04-014-2 предусматривают установку металлических (облицованных и необлицованных) дверей в готовые проемы.

2. В нормах и расценках табл. 04-014-1 и 04-014-2 не учтены затраты по демонтажу существующих дверей и коробок.

3 Нормы и расценки табл. 04-014-1 и 04-014-2 в зависимости от толщины профиля не корректируются

Таблица ЭСН 9-04-014 Установка металлических дверей в готовые проемы

Состав работ:

01. Подготовка дверного блока к предварительной установке в проем. 02. Установка дверной коробки в прием. 03. Разметка мест установки закладных деталей для крепления коробки. 04. Сверление отверстий для установки анкеров. 05. Приварка закладной к анкеру и уголку коробки с выверкой в проектное положение. 06. Сварка закладных деталей. 07. Заделка стыков между коробкой и дверным откосом монтажной пеной. 08. Навеска дверного полотна на коробку с выверкой в проектное положение. 09. Установка противосъемных упоров. 10. Разметка мест установки замков с вырезкой отверстия под ключ. 11. Вырезка скважины под штыри замка с зачисткой напильником. 12. Установка замков с подгонкой, проверкой и креплением декоративными болтами. 13. Обработка мест сварки электрошлифовочной машинкой.

Измеритель: 1 м2 проема

Установка металлических дверей с площадью дверного проема:

9-04-014-1               до 2,5 м2

9-04-014-2               более 2,5 м2

Шифр ресурса

Наименование элемента затрат

Ед. измер.

9-04-014-1

9-04-014-2

1

Затраты труда рабочих-строителей

чел.-ч.

4,47

4,12

1.1

Средний разряд работы



3,9

3,9

2

Затраты труда машинистов

чел.-ч.

0,15

0,2

3

МАШИНЫ И МЕХАНИЗМЫ







331461

Перфораторы электрические

маш.-ч.

0,27

0,29

330301

Машины шлифовальные электрические

маш.-ч.

0,12

0,13

040502

Установки для сварки ручной дуговой

маш.-ч.

0,29

0,32

400001

Автомобиль бортовой

маш.-ч.

0,15

0,2

4

МАТЕРИАЛЫ







(101-9411)

Скобяные изделия (приборы)

компл.

П

П

(201-9316)

Блоки дверные металлические

м2

1

1

(204-9180)

Детали закладные и накладные

т

0,0022

0,0037

101-1515

Электроды диаметром 4 мм Э46

т

0,001

0,0012

101-1920

Пена монтажная для герметизации стыков, в баллончике емкостью 0,75 л

шт.

0,1

0,15

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 9-04-014 Установка металлических дверей в готовые проемы

1 м2 проема



Установка металлических дверей с площадью дверного проема:















9-04-014-1

до 2,5 м2

1 м2

84,59

52,55

13,54

1,73

18,50

4,47

(101-9411)

Скобяные изделия (приборы)

компл.









П



(201-9316)

Блоки дверные металлические

м2









1



(204-9180)

Детали закладные и накладные

т









0,0022



9-04-014-2

более 2,5 м2

1 м2

89,94

48,44

17,29

2,30

24,21

4,12

(101-9411)

Скобяные изделия (приборы)

компл.









П



(201-9316)

Блоки дверные металлические

м2









1



(204-9180)

Детали закладные и накладные

т









0,0037



4. ФАСАДНЫЕ СИСТЕМЫ С ВЕНТИЛИРУЕМЫМ ВОЗДУШНЫМ ЗАЗОРОМ

ТЕХНИЧЕСКАЯ СПРАВКА

Навесные вентилируемые фасады

Навесные вентилируемые фасады известны в России сравнительно недавно. Но в ряде стран (например, в Германии, Финляндии) накоплен уже достаточный опыт по их использованию: в общественных, административных и промышленных зданиях, а также при реконструкции домов массовой застройки.

Само понятие вентилируемый фасад возникло в Германии. Едва появившись в России, вентилируемые фасады сразу завоевали популярность как у архитекторов, строителей, так и среди заказчиков.

Навесной фасад представляет собой конструкцию, состоящую из материалов облицовки (плит или листовых материалов) и подоблицовочной конструкции, которая, в свою очередь, крепится к стене таким образом, чтобы между защитно-декоративным покрытием и стеной оставался воздушный промежуток. Для дополнительного утепления наружных конструкций между стеной и облицовкой может устанавливаться теплоизоляционный слой - в этом случае вентиляционный зазор оставляется между облицовкой и теплоизоляцией. Обычно облицовочные материалы, подконструкцию и теплоизоляцию производят разные фирмы, хотя они могут работать в тесном контакте друг с другом и рекомендовать заказчикам материалы своих партнеров или даже закупать у них комплектующие.

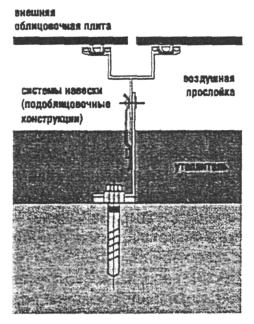

Рис. 1

Конструкция навесного вентилируемого фасада:

несущая стена; теплоизоляционный слой; подоблицовочная конструкция; воздушный промежуток; облицовка.

К вспомогательным элементам систем вентилируемых фасадов относятся: уплотнительные ленты между панелью и профилем подоблицовочной конструкции, декоративные уголки и вставки для закрытия торцов и зазоров между панелями, перфорированные металлоконструкции для вентиляции системы снизу и вверху: заклепки, кляммеры, гребенки, и т.п. для крепления панелей к профилям.

Подоблицовочная конструкция может крепиться как на несущую, так и на самонесущую (в каркасном варианте) стену, выполненную из различных материалов (бетон, кирпич). Применяют вентилируемые фасады не только в новом строительстве, но и при реконструкции старых зданий.

Использование навесных конструкций позволяет, с одной стороны, «одеть» фасад в современные отделочные материалы, а с другой - улучшить теплотехнические характеристики ограждающей конструкции и защитить ее от вредных атмосферных воздействий.

1. Общие сведения

В вентилируемом фасаде отдельные слои конструкции располагаются следующим образом: ограждающая стена, теплоизоляция, воздушный промежуток, защитный экран. Такая схема является оптимальной, т.к. слои различных материалов располагаются по мере уменьшения показателей их теплопередачи, а сопротивление паропроницаемости возрастает снаружи вовнутрь.

Устройство дополнительной теплоизоляции снаружи лучше защищает стену от переменного замерзания и оттаивания. Выравниваются температурные колебания массива стены, что препятствует появлению деформаций, особенно нежелательных при крупнопанельном домостроении. Точка росы сдвигается в наружный теплоизоляционный слой, внутренняя часть стены не отсыревает, и не требуется дополнительной пароизоляции.

Другим достоинством наружной теплоизоляции является увеличение теплоаккумулирующей способности массива стены. Так, по данным ЦНИИЭП жилища, если произойдет отключение источника теплоснабжения при наружной изоляции, кирпичная стена будет остывать в 6 раз медленнее, чем при внутреннем слое теплоизоляции такой же толщины. Установка теплоизоляции снаружи позволяет также снизить расходы на ремонт поврежденных стен.

Совместное применение навесного фасада и теплоизоляционного слоя существенным образом повышают звукоизоляционные характеристики ограждающей конструкции, поскольку фасадные панели и теплоизоляция обладают звукопоглощающими свойствами в широком диапазоне частот (например, звукоизоляция стены из легкого бетона повышается в 2 раза при устройстве навесного фасада с применением отделочных панелей).

Наличие воздушного промежутка в вентилируемом фасаде принципиально отличает его от других типов фасадов, т.к. благодаря перепаду давления этот промежуток работает по принципу действия «вытяжной трубы». В результате чего из ограждающей конструкции в окружающую среду удаляется атмосферная и внутренняя влага. Вентилируемый воздушный промежуток снижает также и теплопотери, т.к. он практически является температурным буфером. Воздух в нем примерно на три градуса выше, чем снаружи.

При проектировании конструкций фасада с вентиляционным зазором особое внимание необходимо обращать на возможность свободной циркуляции воздуха. Для высоких зданий необходимо рассчитать циркуляцию воздуха в воздушном промежутке таким образом, чтобы соблюсти баланс, обеспечивающий беспрепятственный и эффективный воздушный поток по всей внутренней поверхности стены.

Наружный экран из отделочных материалов защищает расположенный за ним слой теплоизоляции, а также ограждающую конструкцию, от атмосферных воздействий. Летом он выполняет функцию солнцезащитного экрана, отражающего значительную часть падающего на него теплового потока.

Благодаря специально разработанной схеме монтажа вентилируемого фасада к стене конструкция имеет возможность поглощать термические деформации, возникающие при суточных и сезонных перепадах температур. Это позволяет избегать внутренних напряжений в материале облицовки и несущей конструкции, что исключает появление трещин и разрушение облицовки.

Для обеспечения пожарной безопасности в систему навесных фасадов включаются материалы и изделия, относящиеся к категории трудносгораемых или несгораемых, препятствующих распространению огня.

Можно выделить основные достоинства вентилируемых фасадов:

- широкие возможности по использованию современных фасадных отделочных материалов;

- высокая тепло- и звукоизоляция;

- вентиляция внутренних слоев - удаление атмосферной влаги и влаги образующейся за счет диффузии водяных паров изнутри;

- защита стены и теплоизоляции от атмосферных воздействий;

- нивелирование термических деформаций;

- возможность проведения фасадных работ в любое время года - исключены «мокрые» процессы;

- отсутствие специальных требований к поверхности несущей стены - ее предварительное выравнивание, и более того, сама система позволяет выравнивать дефекты и неровности поверхности, что сделать с применением штукатурок часто сложно и дорого;

- длительный безремонтный срок (25 - 50 лет в зависимости от применяемого материала).

Из вышеизложенного становится ясно, что вентилируемый фасад является современным конструктивным решением, которое можно применять как для новых, так и для реконструируемых зданиях.

2. Подоблицовочные конструкции

Подоблицовочная конструкция состоит из кронштейнов, которые крепятся непосредственно на стену, и несущих профилей, устанавливаемых на кронштейны. На несущие профили, образующие каркасную систему, с помощью специальных элементов крепежа монтируются плиты (листы) облицовки. Утеплитель фиксируется на наружной поверхности стены с помощью дюбелей, специальных профилей, и т.п.

Основное предназначение подоблицовочных конструкций заключается в том, чтобы надежно закрепить плиты облицовки и теплоизоляции к стене так, чтобы между теплоизоляцией и отделочной панелью остался вентиляционный промежуток. При этом исключаются клеевые и другие «мокрые» процессы, а все соединения осуществляются механически.

Правильно спроектированная подоблицовочная конструкция должна обладать: достаточной несущей способностью, воспринимающей собственный вес, а также вес облицовочных материалов и утеплителя; антикоррозийной стойкостью; необходимой подвижностью узлов для выдерживания динамических (ветер, температурные перепады, и т.д.) нагрузок; возможностью выравнивания неровностей несущего основания; легкостью и высокой скоростью монтажа, и т.д.

На Российском рынке представлено большое количество различных подоблицовочных систем, как отечественных, так и западных производителей:

- Россия - «Алкон Трейд» (U-kon), «ДИАТ», «Каптехнострой» и «МОСМЕК. Завод металлоконструкция» (КТС); «ТЕХНОКОМ» и др.;

- Австрия - «SLAVONIA» (SPIDI), «EUROFOX» (в России представлена фирмами Дювилс и Мираж);

- Германия - «BWM», «WAGNER-SYSTEM» (представлена компанией «ТЕХНОКОМ»;

- Голландия - «HUNTER DOUGLAS».

Все вышеперечисленные системы с успехом применяются для вентилируемых фасадов. Но все же в каждой из них есть своя «изюминка» - особая конструкция тех или иных элементов. Именно это делает систему оптимальной при решении конкретных задач, например: выравнивании неровностей несущей основы; уменьшения негативного влияния «мостиков холода»; обеспечения возможности крепления мелкоразмерной облицовки (без существенного удорожания подконструкции); обеспечения надежного крепления теплоизоляционных плит.

Основные элементы подоблицовочной конструкции

Одними из основных элементов, призванных обеспечить надежное крепление подконструкции к несущему основанию являются кронштейны (рис. 2). В зависимости от материала самой подоблицовочной конструкции они могут быть выполнены из разных материалов - алюминия, оцинкованной или нержавеющей стали.

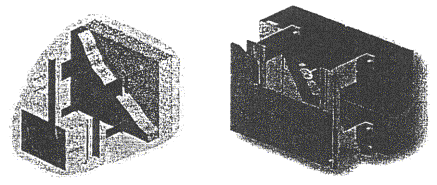

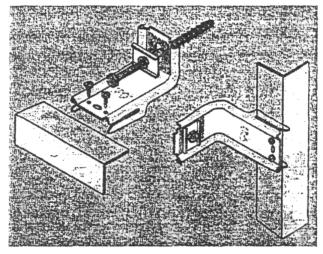

Рис. 2

Крепление кронштейнов к стене обеспечивают специальные анкеровочные элементы. Тип дюбелей и шурупов, анкеров, их диаметр, глубина установки подбирается в зависимости от выдергивающей нагрузки и материала стены, в которую устанавливается данный крепежный элемент. Кронштейны могут образовывать необходимое расстояние между стеной и облицовочным материалом, что позволяет использовать утеплитель необходимой толщины.

Кронштейны должны выдерживать как статические, так и динамические нагрузки, и обеспечивать возможность установки фахверка на неровных основаниях. Поэтому важнейшими характеристиками кронштейнов являются несущая способность и возможность изменения длины.

Несущая способность кронштейнов играет особую роль при больших выносах фахверка. В этом случае либо необходимо увеличивать количество кронштейнов (что дает общее удорожание конструкции), либо применять кронштейны с большей несущей способностью.

Для выравнивания неровностей стены необходимо иметь большой типоразмерный ряд, либо использовать кронштейны с широкими пределами изменения длины. Оба варианта позволяют отступать от стены на расстояние до 0,5 м. Кронштейны, имеющие возможность значительно изменять свою длину, имеют всего три типоразмера, а длина каждого типа кронштейна плавно регулируется в пределах до 13 см, что позволяет отступать от стены на любое требуемое расстояние. Это дает некоторые плюсы при производстве работ. Как правило при новом строительстве, расчет количества кронштейнов определенного типоразмера осуществляется на стадии проекта, исходя из предположения, что стены ровные. При осуществлении же работ часто выясняется, что привезенные элементы определенных типоразмеров не могут обеспечить необходимое выравнивание стен, - приходится дозаказывать другие типоразмеры, что в итоге приводит к общему удорожанию работ. При использовании кронштейнов, с изменяемой в значительном диапазоне длиной, этой проблемы не возникает.

При анализе конструктивных особенностей кронштейнов и способов их крепления к стене немаловажным обстоятельством является возможность образования «мостиков холода». Для решения данной проблемы применяют два подхода: принцип «точечного контакта», или сокращение площади соприкосновения металла со стеной (рис. 3), и применение различных теплоизолирующих прокладок. Западные фирмы в качестве прокладок используют различные пластики; российские компании чаще всего применяют парониты, являющиеся эффективными теплоизоляторами.

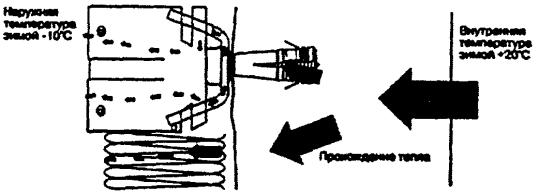

Рис. 3. Крепление кронштейна к стене по принципу «точечного контакта».

У каждого из подходов есть свои достоинства и недостатки. При точечном креплении, в силу конструктивного решения, теплопроводность ниже, но одновременно снижается и несущая способность крепления кронштейнов к стене. При увеличении площади контакта ситуация меняется на обратную.

Несущая конструкция (фахверк) состоит из антикоррозийных профилей (алюминия, нержавеющей или оцинкованной стали, легированных сплавов) или антисептированного дерева. Разработано большое многообразие профилей для различных фасадов (Т-образные, Г-образные, П-образные, и др.).

Несущая профильная конструкция применяется трех типов: горизонтальная, вертикальная (рис. 4 А) и комбинированная (совмещенная) (рис. 4 Б).

Рис. 4. Подоблицовочная конструкция (EURO FOX).

А - с вертикальными направляющими;

Б - комбинированная система.

Наихудшей, с точки зрения работы пространственной конструкции, является конструкция из горизонтальных направляющих, т.к. профили в этой системе работают на изгиб и кручение. В конструкции из вертикальных направляющих профили воспринимают нагрузки на сжатие и растяжение (более благоприятный режим работы), кроме того, такая конструкция не препятствует вертикальному (основному) воздушному потоку. Наилучшей же является комбинированная конструкция, в которой к телу стены крепятся горизонтальные направляющие, а к ним - вертикальные направляющие, на которые ложится нагрузка от облицовочных плит. В такой конструкции происходит перераспределение нагрузки и не создается препятствий вертикальному воздушному потоку. Но в то же время комбинированная конструкция этого типа достаточно металлоемка и представлена на российском рынке пока только зарубежными производителями.

Существует также и совмещенная конструкция другого типа. В ней к несущей стене крепятся вертикальные направляющие, а уже к ним - горизонтальные. Такая конструкция наследует все минусы классической горизонтальной конструкции, поэтому ее применяют, в основном, для толстостенной облицовки из натурального камня, который крепится путем горизонтальных продольных пропилов в направляющих. В этом случае горизонтальные направляющие испытывают, по большому счету, нагрузки на вертикальное поперечное сжатие, что позволяет всей системе хорошо работать. Кроме того, такая конструкция применяется при использовании невидимого (скрытого) крепежа. В этом случае негативное влияние конструкции снижается из-за: а) крепления каждой плитки к двум отдельным горизонтальным направляющим (что уменьшает нагрузку на каждую из них) б) увеличения относа системы от утеплителя, что увеличивает эффективный воздушный зазор.

К несущим профилям крепится облицовка. Облицовочные панели можно достаточно условно разделить на три группы: тяжелые (натуральные камни), легкие (керамогранит, цементно-волокнистые плиты, и т.д.) и разного рода самонесущие металлические изделия. Для каждой группы применяется свой вид подоблицовочной конструкции. Очевидно, что при использовании тяжелых облицовок требуется более мощная, материалоемкая подконструкция, которая является и более дорогой.

Плиты теплоизоляционного материала устанавливаются между несущими профилями и крепятся непосредственно к стене. При недостаточно прочном креплении возникает опасность сползания плит и образования между ними щелей - «мостиков холода». Для решения этой проблемы в некоторых системах предусмотрено дополнительное крепление теплоизоляционных материалов и к подоблицовочной конструкции.

Крепежные детали осуществляют механическое крепление облицовочных материалов к несущим профилям подоблицовочной конструкции. Различают видимые и скрытые элементы крепления.

Видимое крепление более простое, осуществляется кляммерами, шурупами-саморезами или заклепками. Чтобы придать всей конструкции единое цветовое решение, видимые части крепежа окрашивают в цвет облицовочного материала. Ведущие производители крепежа используют только порошковую окраску. Элементы крепления часто поставляют сами фирмы, которые производят облицовку, т.к., например, если это саморез или кляммер, то он должен быть цвета облицовки.

Кляммеры должны позволять легко производить монтаж облицовки, не позволять плите вибрировать при порывах ветра, обеспечивать надежное крепление.

Оба типа крепления (скрытое и видимое) позволяют достаточно легко и быстро закрепить элементы облицовки к несущей конструкции. Скрытое крепление требует дополнительной обработки облицовочных панелей для обеспечения их крепления (в первую очередь это относится к керамограниту, минериту, и т.п.), что приводит к удорожанию конструкции вентилируемого фасада. На это необходимо обращать внимание архитекторов и заказчиков.

Для того чтобы исключить возможность разрушения облицовочных панелей, появление трещин (при термических изменениях размеров элементов конструкции), необходимо обеспечить требуемую подвижность узлов. Это достигается специальными конструктивными приемами.

По перечисленным выше требованиям, которым должна удовлетворять подоблицовочная конструкция, видно, что она является чрезвычайно сложной и ответственной частью фасада. Подконструкция не может быть единой для всех типов зданий. Для того чтобы подобрать и рассчитать требуемую номенклатуру изделий, ведущие фирмы требуют от заказчика предоставить ряд данных, например: климатический район застройки (по СНиП 2.01.07-85*), местонахождение (пустырь, плотная застройка, и т.п.), высота и конфигурация здания, вид материала несущей стены, толщина и тип утеплителя, тип облицовки и способ ее крепления (видимый, невидимый), и т.п.

Только проанализировав все эти данные и сделав соответствующий расчет, можно подобрать номенклатуру изделий соответствующую конкретному фасаду здания, и уже после этого составить калькуляцию (стоимость подоблицовочной конструкции).

Необходимо также обратить внимание проектировщиков на то, что, решая одеть здание в вентилируемый фасад, нужно ответственно подойти к выбору материала несущих стен, особенно стен-заполнений в монолитном домостроении. В зданиях высотой более 40 м ветровые нагрузки близки, а в критических точках превышают собственный вес системы. При недостаточной несущей способности стены кронштейны приходится ставить значительно чаще и применять более дорогие анкеровочные элементы, что приводит к удорожанию подоблицовочной конструкции. Расчетом можно определить, что выгоднее применить дешевый стеновой материал, но получить удорожание на подоблицовочной конструкции вентилируемого фасада, или использовать белее качественный (с точки зрения несущей способности), хотя и более дорогой материал для стен.

3. Теплоизоляция - требования, способы крепления

Утеплитель, используемый для вентилируемых фасадов, должен обладать следующими свойствами: являться долговечным, негорючим, устойчивым к старению материалом; быть биологически стойким; иметь стабильную форму; монтироваться сплошным слоем, исключая возникновение «мостиков холода»; обладать высокими теплоизолирующими характеристиками; позволять водяным парам и влаге беспрепятственно попадать в воздушную прослойку, предотвращая образование и скопление на конструкциях разрушающего их конденсата; быть устойчивым к ветровому потоку; быть неагрессивным к металлам.

В качестве утеплителя в вентилируемых фасадах чаще применяется минеральная вата, хотя иногда используют и стекловату. И тот и другой материалы являются неблагоприятной средой для образования плесневых и других грибков, а также обладают высокими тепло- и шумопоглощающими свойствами.

При выборе теплоизоляционного материла необходимо обращать внимание на возможность возникновения мощных воздушных потоков в вентиляционном промежутке конструкции, которые могут привести к разрушению верхних слоев мягкого теплоизоляционного материала. Для защиты утеплителя можно применять ветрозащитную паропроницаемую пленку (типа Tyvek), использовать кашированные (уже с пленкой) плиты утеплителя или применять жесткие теплоизоляционные плиты. Может быть использована и двухслойная минераловатная плита: более плотный слой устанавливается на наружной стороне фасадных конструкций, менее плотный - непосредственно на несущую стену, так как мягкий слой позволяет утеплителю лучше прилегать к неровностям утепляемой конструкции.

По поводу необходимости ветрозащитной пленки у специалиста нет единого мнения. Тем не менее, даже при применении жесткой плиты ветрозащита не окажется лишней. Особенно, если учесть, что затраты на нее ничтожны по сравнению с общей стоимостью конструкции вентилируемых фасадов.

Прижим утеплителя к несущей стене осуществляется, как правило, тарельчатыми пластиковыми дюбелями с плотной подгонкой плит утеплителя друг к другу. Тип, параметры и размеры дюбеля определяют расчетным путем и уточняют (при необходимости) после проведения пробных испытаний. Кроме испытания на усилие вырывания и среза, дюбели также испытывают на тепло- и морозоустойчивость.

Как уже отмечалось выше, разработаны системы вентиляционных фасадов с дополнительным креплением теплоизоляции несущими профилями. В таких системах сползание теплоизоляционных плит и образование «мостиков холода» даже при недостаточном креплении теплоизоляции к стене становится невозможным.

4. Облицовочные изделия

Облицовочные материалы в конструкции вентилируемого фасада выполняют защитно-декоративную функцию. Они защищают утеплитель, подоблицовочную конструкцию и стену здания от повреждений и атмосферных воздействий. В то же время облицовочные панели являются внешней оболочкой здания, формируют его эстетический облик, являются как бы визитной карточкой.

В настоящее время существует большой выбор фасадных панелей для облицовки стен здания. Кроме внешнего вида они отличаются между собой по материалу, размеру, типу крепления (видимое, невидимое), цене, и т.д.

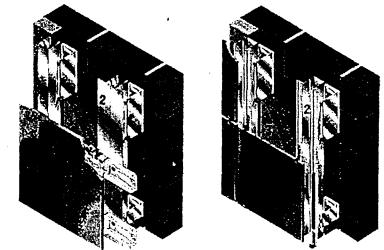

Рис. 5. Скрытое крепление (слева), Видимое крепление (справа)

1. Кронштейны. 2. Вертикальные и горизонтальные алюминиевые профили. 3. Теплоизоляционное покрытие. 4. Облицовочное покрытие.

Материалы, применяемые для изготовления панелей, могут быть самые разные, причем этот список постоянно пополняется: металлы, композитные материалы, бетоны, фиброцементы (цементно-волокнистые материалы), керамический гранит, а также стекла со специальным покрытием, ламинаты высокого давления, и т.д.

Перечисленные выше материалы используются для производства следующих видов облицовочных изделий: крупноразмерных (высотой с этаж) и мелкоразмерных панелей, сайдинга (длинных узких наборных панелей), профилированных (волнистых) листов и кассет (объемных панелей из тонколистовых материалов).

Защитно-декоративные изделия могут имитировать традиционные материалы - камень, дерево, кирпич - или наоборот - подчеркивать современность и необычность за счет применения металла, цвета, фактуры, и т.п.

Облицовочные изделия могут крепиться к подоблицовочной конструкции с помощью скрытых или видимых элементов крепежа. Причем перевязки между панелями могут быть вертикальными или горизонтальными.

Большое разнообразие отделочных материалов для навесных фасадов дает архитектору поистине безграничные возможности для решения эстетических задач.

4.1. Металлические облицовочные изделия

Металлические облицовочные покрытия зданий - это, прежде всего, всем хорошо знакомые профилированные листы, сайдинг, а также металлические кассеты, облицовочные панели для фасадов, колонн, фризов и элементы для линейной фасадной облицовки.

Для изготовления этих изделий применяется в основном оцинкованная и с полимерным покрытием сталь и алюминий.

Стальной оцинкованный лист с полимерным покрытием имеет многослойную структуру: стальной лист, слой цинка, пассивирующий слой, слой грунта, и, наконец, с нижней стороны листа - защитная краска, а с лицевой - слой цветного полимера. Каждый компонент многослойной структуры тщательно подбирается и выполняет свою функцию.

В качестве полимерных покрытий применяются в основном: акрил, полиэстер, пластизол и PVF.

Для изготовления изделий для облицовки фасадов, помимо оцинкованной стали с покрытиями, применяется также алюминий, на который уже нанесены дополнительные покрытия: покровный лак; первичный слой; предварительная химическая обработка поверхности; несущий материал; защитный лак.

Представлен на рынке также алюминиевый лист с защитным декоративным покрытием РРС (Powder Coil Coating - Порошковое Рулонное Покрытие). Его получают методом ленточной окраски листа порошковой полиэфирной краской Pulco, с последующей защитой окрашенной поверхности ПВХ пленкой. Покрытие наносится по специальной запатентованной технологии спирального напыления. Окрашенный лист характеризуется оптически плоской поверхностью, выдерживающей сильную деформацию, без растрескивания и обнажения металлической основы. Покрытие чрезвычайно прочно, обладает высокой сопротивляемостью атмосферным воздействиям. Толщина напыления - 60 мкм по одной поверхности листа, а по другой - хроматирование (возможна окраска с двух сторон). Защитная пленка ПВХ (80 мкм) обеспечивает возможность хранения материала на открытых территориях сроком до 6 мес.

Высокая стойкость РРС к механическим воздействиям позволяет изготавливать изделия разнообразной формы - как с округленными углами, так и с острыми. При этом не происходит повреждения покрытия. Минимально допустимый радиус гибки равен толщине листа. Панели даже больших размеров (до 3 м2) имеют оптическую равномерность цвета.

Покрытия отличаются широким спектром: цветов и оттенков (свыше 150 по шкале RAL), блеска, специальных текстур (дерево, мрамор, гранит, и т.д.). Кроме того, возможно окрашивание в «антик» и «металлик». Цвета фасадных панелей могут подбираться в тон профилям остекления, окрашенным традиционным порошковым методом.

Листы толщиной 2 - 3 мм используются для изготовления больших фасадных панелей (кассет, см. ниже) методом пробивки и последующей гибки. Более тонкие листы (1 - 1,5 мм) обычно применяются для изготовления подоконников, отливов, рольставней, для выравнивания и облицовки стыков.

При изготовлении кассет для вентилируемых фасадов гибка производится с применением обычных кромкогибочных прессов. Предварительное фрезерование задней поверхности по линиям сгиба производится только в случае жестких требований к наличию острых углов. Толщина листов для изготовления кассет выбирается в зависимости от размеров будущих панелей.

Покрытие РРС разработано фирмой «Otefal S.p.A.» (Италия). Алюминиевые листы с порошковым рулонным покрытием представлены на рынке под торговой маркой MIRAWALL.

Представлены на российском рынке и изделия из алюминия с защитным покрытием Luxacote (материал LUXALON), поставляемые фирмой «Hunter Douglas». Luxacote - это запатентованная система покрытия, которая наносится во время рулонной покраски металла. Непрерывный процесс позволяет покрывать металл в 3 слоя, которые полностью соединяются друг с другом. Первый слой служит для полной защиты поверхности от коррозии и закрепления краски. Его основу составляет хром. Слой имеет плотность от 800 до 2000 мг/м2, что в два раза больше, чем у других переходных слоев.

Окрашенный второй слой основан на производных полиуретанов и не содержит хлоридов, фторидов и галогенов. В его состав входят только цветоустойчивые красители. Толщина - 16 - 20 мкм.

Третий слой представляет собой полиамидную плёнку, дающую системе Luxacote высокую степень устойчивости к механическим воздействиям. Он повышает долговечность цвета и глянца. Толщина третьего слоя составляет 8 - 12 мкм.

4.1.1. Фасадные панели-кассеты

Фасадные объемные металлические панели, так называемые кассеты, представляют собой металлическую конструкцию с загнутыми с четырех сторон листами (см. рис. 6).

Рис. 6

Цвет, фактура, поверхности кассет могут быть самыми разными. Можно добиваться различных эффектов, сочетая на фасаде кассеты различных цветов, фактур, используя различные способы навески кассет.

Для изготовления металлических кассет подходят любые тонкокатанные металлические листы, как с покрытием, так и без него:

Сталь:

i нержавеющая сталь;

i сталь с полимерным покрытием;

i оцинкованная сталь.

Алюминий:

i анодированный и изготовленный способом горячей эмалировки;

iалюминий с полимерным покрытием;

i алюминий с защитным напылением на основе полиэфирного порошка Pulcolam (РРС - Powder Coil Coating) - материал MIRAWALL;

i алюминий с защитным покрытием Luxacote - материал LUXALON.

Медь;

Латунь.

Кассеты могут навешиваться на подоблицовочную конструкцию:

i с помощью винтовых соединений, которые остаются снаружи (видимое крепление), при этом кассеты крепятся к вертикальной стойке с помощью винтов, которые фиксируют расположенные внахлест крепежные бортики двух соседних панелей, через заранее сделанные отверстия;

i на винтовых скрытых соединениях - верхний край кассеты крепится винтом к стойке, нижний же край защелкивается за верхний под расположенной кассетой таким образом, чтобы скрыть место крепления. Подходит для материалов толщиной более 1,0 мм. Ширину шва можно варьировать, минимальная должна быть 5 мм;

i на болтах (навесное крепление), которые вставляются в обращенные наружу U-образные стойки. В месте навески обращенной внутрь кассеты край снабжен резиновой заглушкой, препятствующей скольжению кассеты и появлению стука. Конструкция навески позволяет в процессе эксплуатации здания легко заменять кассеты.

Форма и размеры кассет определяются для каждого конкретного проекта и под индивидуальный заказ изготавливаются на заводе. Стандартные размеры кассет имеют более выгодные цены. В кассетах в заводских условиях выполняются отверстия для удаления конденсата. В конструкциях крепления кассет к подоблицовочной конструкции учтено термическое расширение в горизонтальном и вертикальном направлениях. Для этого отверстия под винтовое соединение выполняются большего размера, а соединения верхнего и нижнего края кассет делаются подвижными.

Для того чтобы заказать кассеты под конкретный объект, необходимо, прежде всего, разработать проект, в котором было бы учтено, как будет выполняться монтаж. Обычно принимается схема «слева-направо» и «снизу-вверх». Схема сборки составляется на основе разрабатываемых архитектором фасадов путем нумерации кассет. Расчеты должны соответствовать архитектурному проекту, который, в свою очередь, необходимо дополнить узлами стыковки кассет (швов), рассчитанными в горизонтальных и вертикальных направлениях, а также детализированными узлами стыковки кассет с оконными и дверными блоками. Способ закрепления кассет на подоблицовочную конструкцию выбирается в зависимости от ветровой нагрузки и размеров кассет.

При выборе крепежа необходимо особое внимание уделить предотвращению образования гальванических пар стыкующихся материалов. Как правило, для винтов крепления рекомендуется применять нержавеющую сталь.

При выборе толщины материала кассеты необходимо не только руководствоваться рекомендациями изготовителя, основанными на размерах кассет, но и учитывать возможные механические повреждающие нагрузки. Необходимо отметить, что при усилении данных нагрузок может быть увеличена либо толщина металла, либо обеспечены дополнительные опоры под кассету.

Для заказа кассет составляется технологическая спецификация, в которой должны быть учтены:

i размеры растров (от центра до центра стыков);

i размеры швов (стыков);

i материал/покрытие/цвет;

i толщина материала;

i местоположение крепежных отверстий.

Наиболее известные фирмы-производители металлических кассет, продукция которых представлена на российском рынке, это - GASELL PROFIL АВ (Швеция) и RANNILA (Финляндия).

Российские производители кассет: «СКАТ» (ТРИОЛ), «Строймонтажконструкция», «Фирма ДЮК» и др.

4.1.2. Металлический сайдинг

Металлический сайдинг - это длинные легкие панели шириной 120 - 300 мм. Панели изготавливаются из оцинкованной стали, стали с полимерными покрытиями и алюминия различной цветовой гаммы. В качестве полимерного покрытия ведущие производители рекомендуют полиэстер, PVF и ПУРАЛ. Панели могут быть с гладкой или профилированной поверхностью.

Основные характеристики металлического сайдинга - долговечность (срок службы без изменения своих свойств - 50 лет); негорючесть; коррозионностойкость - повышенная устойчивость к воздействию атмосферных осадков, ультра-фиолетовому излучению, выхлопным газам и агрессивным средам (щелочь, кислота, растворители); температурный диапазон применения - от -50 до +800 °С; стойкость к механическим воздействиям; технологичность - простота, удобство и надежность монтажа (короткие сроки, возможность монтажа круглый год); экологическая безопасность и эстетичность.

Все панели алюминиевого и стального сайдинга имеют удлиненные отверстия в кромке панелей для компенсации воздействия теплового расширения. На торцах панелей расположены выемки для совмещения соседних панелей внахлест. На нижних замках панелей - отверстия для отвода конденсата.

Помимо рядовых панелей ведущие производители выпускают дополнительные комплектующие элементы - фасонные профили (торцевые и угловые рейки, откосы, отливы). Существует также возможность изготовления этих элементов по чертежам заказчика.

Монтируется металлический сайдинг на металлическую подконструкцию. Монтаж лучше всего вести внахлест. Можно использовать специальные соединительные элементы, но это приводит к удорожанию и появлению лишних линий на фасаде.

Особых требований к монтажу алюминиевого и стального сайдинга нет, т.к. эти материалы не реагируют столь значительно на температурные колебания воздуха, как виниловый сайдинг. Но, в то же время, они не имеют такой гибкости, как пластик. Например, если алюминиевую панель согнуть, то она уже не сможет восстановить свою прежнюю форму и ее придется менять.

По цене стальные и алюминиевые панели практически не отличаются: разница составляет не более 7 %. Однако по сравнению с пластиковым металлический сайдинг дороже в 2 - 2,5 раза.

Металлический сайдинг широко используется для облицовки фасадов зданий общественного назначения (кафе, торговых павильонов, и т.д.), а также зданий промышленного назначения (корпуса заводов, складские комплексы, терминалы, и пр.). Применяют стальной сайдинг и для специального строительства, где предъявляются повышенные требования по пожаробезопасности, коррозионной стойкости, устойчивости к агрессивным средам, и др. (например, АЗС, станции техобслуживания а/м, автомойки, покрасочные камеры, и т.д.).

При выборе сайдинга необходимо обращать внимание на форму верхнего и нижнего замка (у каждой фирмы-производителя она своя), служащего для соединения панелей и во многом определяющего надежность крепления (замок должен плотно защелкиваться), а также на стабильность геометрических параметров.

Производители металлического сайдинга: «РИККАРДИ» (Россия), «Фирма ДЮК» (Россия), «Центросталь-Домсталь» (Россия), ALCOA (США), GEIPEL (Германия), RANNILA STEEL OY (Финляндия) и др.

4.2. Керамический гранит

Керамический гранит также называют плитка грес, гранитогрес, каменная плитка из искусственного камня. Отличия керамического гранита от керамической плитки обусловлены технологией изготовления этого материала.

В отличие от керамических плиток керамический гранит обладает более высокими показателями износостойкости, сопротивления механическим и климатическим воздействиям, морозостойкости, устойчивости к ультрафиолетовым излучениям, и т.п.

Керамический гранит обладает чрезвычайно низким водопоглощением (порядка 0,05 %), что объясняется плотной структурой материала, и соответственно обеспечивает гарантированную морозоустойчивость.

Материал не реагирует на воздействие кислот и щелочей, даже в концентрированном виде (за исключением плавиковой кислоты и производных).

Еще одной важной характеристикой керамического гранита является его высочайшая механическая прочность, которая позволяет использовать его в сложных условиях (ударная или ветровая нагрузка, внутренние напряжения, вызванные перепадами температур, и т.д.).

Керамический гранит препятствует распространению огня.

И, наконец, отдельной характеристикой керамогранита является его превосходное эстетическое качество, дающее бесконечные возможности для подбора цветовых решений и широкий спектр разнообразных форматов.

По сравнению с природным камнем, основным конкурентом керамогранита в облицовке вентилируемых фасадов, у него есть еще несколько преимуществ. Прежде всего, это меньший вес. Толщина керамогранита составляет всего 10 - 12 мм, в то время как толщина каменных плиток обычно в 3 - 4 раза больше.

В системе вентилируемого фасада возможно как скрытое, так и видимое крепление керамогранитных плит (рис. 7).

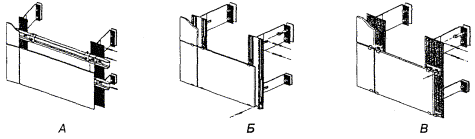

Рис. 7. Конструктивные схемы монтажа керамогранитных плиток.

А - скрытое крепление; Б, В - видимое крепление.

Типы крепления могут быть следующие:

i скрытое механическое крепление;

i скрытое комбинированное крепление (механическое/клеевое);

i скрытое крепление с приклеиванием плит на профили;

iскрытые точки крепления (штифтами) для плит толщиной 2 - 3 см;

i видимое крепление.

При скрытом механическом креплении плиты обычно подвешиваются на алюминиевом каркасе в четырех крепежных точках. Анкерное отверстие сверлится в точках крепления с тыльной стороны плиты, затем в отверстие вставляется винтовой анкерный дюбель. Далее алюминиевый кронштейн крепится защелкой или болтом из нержавеющей стали. Плиты обычно поставляются просверленными.

Преимущества данного типа крепления следующие: плиты можно заменять или снимать для проверки; нет ограничений по высоте здания; высокий уровень надежности, т.к. каждая плита крепится 4 винтовыми анкерными дюбелями с болтами.

Применяя скрытое механическое крепление плит из керамического гранита, необходимо учитывать также следующие моменты: данный способ дает меньше гибкости в планировке сопряжения плит по сравнению с другими типами крепления (рекомендуется выполнять планировку просверленных плит заранее); необходимо тщательно распланировать период выполнения работ по монтажу в связи со специальной подготовкой плит (отверстий) и точностью, требуемой при их монтаже и подгонке.

При скрытом комбинированном креплении (механическое/клеевое) каждая плита крепится к горизонтальным профилям специальным клеем и дополнительным механическим крепежом в 2 точках (такого же типа, как и в механической системе). Плиты обычно поставляются просверленными.

Преимущества данного типа крепления: плиты можно заменять или снимать для проверки; сокращение затрат благодаря уменьшению числа отверстий; нет ограничений по высоте здания; высокий уровень надежности; время подготовки плит намного меньше, чем в механической системе крепления.

Необходимо учитывать также следующие моменты: затраты повышаются по мере уменьшения размеров плит, меньше гибкости в планировке сопряжения плит по сравнению с другими типами крепления (рекомендуется делать отверстия в плитах заранее), более тщательная подгонка плит выполняется несколько сложнее.

При скрытом креплении с приклеиванием на профили плиты крепятся к вертикальному несущему профилю специальным клеем. Горизонтальные профили не требуются.

Преимущества данного типа крепления: плиты можно заменять или снимать для проверки; значительное сокращение затрат как на подконструкцию (которая не содержит горизонтальных профилей), так и на крепление плит; значительное сокращение времени на подготовку и монтаж - плиты можно резать и окончательно обрабатывать на стройплощадке; нет ограничений по высоте здания; относительно недорогое решение, даже при размере плит менее 600´600 мм.

Необходимо учитывать также следующие моменты: плиты нельзя будет проверить, невозможно подогнать после схватывания клея, а для того чтобы заменить их, плиты придется разбить.

При скрытом креплении на штифтах (для плит толщиной 20 - 30 мм) сверлятся 4 отверстия (без подрезки) в горизонтальных ребрах. Плиты фиксируются вертикальными шпильками или штифтами, заранее прикрепленными к стене. Плиты обычно поставляются предварительно просверленными, хотя можно их просверлить и непосредственно на стройплощадке. Вертикальные и горизонтальные профили не требуются. Шпильки (верхние/нижние) размещаются на регулируемых кронштейнах, прикрепленных непосредственно к стене с помощью винтовых дюбелей.

Преимущества данного типа крепления: чрезвычайно простой монтаж; не требуются крепежные профили; сокращение затрат на монтаж и крепление плит; нет ограничений по высоте здания.

Необходимо учитывать также следующие моменты: система несколько тяжелее, чем в других случаях; можно использовать теплоизоляционный слой не более 100 мм; меньше возможностей для подгонки системы. Для того чтобы заменить или снять плиты, необходимо разбить, по меньшей мере, одну из них.

При видимом креплении плиты из керамического гранита крепятся на алюминиевом каркасе с помощью зажимов (клипсов, кляммеров), которые остаются видимыми. Эти зажимы выполняются из легированных, нержавеющих и жаропрочных сталей или алюминия. Никаких подготовительных работ на плитах не проводится. Как правило, точки крепления располагаются вблизи углов. Для улучшения эстетического вида могут поставляться анодированные зажимы, окрашенные в цвет используемого керамического гранита.

Преимущества системы видимого монтажа: снижение затрат, так как не требуется подготовительных работ на плите; максимальная гибкость строительства - плиты можно резать с последующей подгонкой и обработкой непосредственно на стройплощадке; относительно недорогое решение даже при размере плит менее 600´600 мм; конструкции можно снимать для проверки и заменять.

Основоположниками и лидерами производства керамического гранита являются итальянские Фабрики. В России представлен керамический гранит следующих торговых марок: «CAESAR», «GRANITI FIANDRE» (представляет в России фирма «Керамический гранит»), «GRANITOGRES» (представляет в России фирма Гранитогрес), «MARAZZI» (представляет фирма «Кредит-Керамика»), «MIRAGE» (представляет фирма «Мираж-Керамика») и др.

В числе производителей керамического гранита, кроме Италии, сегодня можно увидеть фирмы Словакии («KERKO»), Белоруссии («КЕРАМИН»), Испании, Германии, Португалии, Польши, Чехии, Турции, Ирана и др. стран.

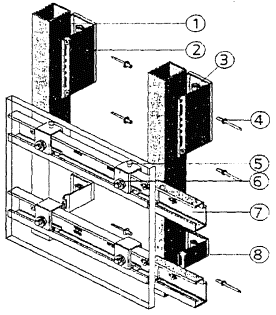

Рис 8. Облицовка фасада керамическим гранитом, алюминиевая подконструкция, невидимый крепеж

1) направляющая, 2) кронштейн, 3) анкер, 4) заклепка, 5) винт прижимной, 6) анкер закладной, 7) профиль несущий, 8) кронштейн упорный

5. Примыкания к общестроительным конструкциям

Наиболее ответственными местами любой конструкции являются узлы примыканий и сопряжений различных частей здания друг с другом. Не является исключением и вентилируемый фасад. При его устройстве встают вопросы по интегрированию оконных и дверных проемов, витражей в общую конструкцию; решению узлов примыканий к кровли и цоколю здания; устройству углов, как внешних, так и внутренних; а также обработке боковых сторон облицовки.

В различных системах эти задачи решаются с помощью специально разработанных элементов для каждой конкретной системы подоблицовочной конструкции и типа облицовочного материала.

При решении узлов примыканий облицовочных элементов к кровле необходимо решить несколько задач: предотвратить попадание воды с крыши в подоблицовочную конструкцию, обеспечить возможность свободной циркуляции воздуха в воздушной прослойке, придать законченный внешний вид фасаду.

Устройство нижнего обрамления вентилируемого фасада (примыкание к цоколю) в основном имеет чисто эстетическую задачу. Но при этом должна быть обеспечена возможность беспрепятственного стекания воды, которая не должна попадать на поверхность стены.

Боковые стороны облицовки должны быть закрыты таким образом, чтобы закрывающий элемент вписался в общую сетку облицовки. Для этих целей может применяться как специальный боковой фартук, так и угловая панель.

Внешние и внутренние углы могут иметь прямолинейные и закругленные углы сгибов (в зависимости от материала облицовки).

Включение окон в вентилируемую стену осуществляется различными способами, выбор которых зависит от архитектурного решения фасада (в основном, для новых зданий) или от существующих возможностей приспособления обшивки к оконным проемам (в основном, для объектов реконструкции). Во всех случаях основная проблема - это модульность, которая зависит от многих факторов. Расположение окна может полностью совпадать с сеткой облицовки или совпадать только по вертикали. Также окно может располагаться заподлицо с облицовкой или быть углубленным.

В случае заглубленного расположения окна возможно несколько вариантов выполнения оконных откосов: 1) откос из керамического гранита или иного облицовочного материала, совпадающего с облицовкой основного фасада 2) откос из окрашенного алюминиевого листа 3) откос из металлопласта. Откос из керамического гранита является наиболее дорогим, хотя эстетически это может быть оправдано. Откосы из алюминия и металлопласта более дешевы и технологичны. Существует множество способов крепежа таких откосов, как из отдельных листов, так и из собранных заранее коробов. Выбор того или иного варианта осуществляется архитектором при разработке конкретного проекта.

Техническая часть

1. Общие указания

1.1. В элементных сметных нормах и единичных расценках на фасадные системы с вентилируемым воздушным зазором учтены в усредненном размере затраты по устройству узлов примыканий и сопряжений к оконным и дверным проемам; цоколю; парапету; внешнему и внутреннему углу фасада. Для каждого объекта дополнительно разрабатывается проектная документация, содержащая решения узлов примыканий.

1.2. Нормы и расценки предусматривают выполнение работ с готовых инвентарных лесов на высоте до 30 м. При производстве работ на высоте свыше 30 м к нормам затрат труда и оплате труда рабочих строителей следует применять следующие коэффициенты в зависимости от высоты:

iдо 50 м - 1,18;

i до 60 м - 1,25;

i св. 60 м - 1,40.

В случае необходимости устройства лесов специально для монтажа вентилируемых фасадов, обоснованной в проекте строительства объекта, расход ресурсов на эти цели следует определять по нормам и расценкам Сборника 08 «Конструкции из кирпича и блоков».

Поправочные коэффициенты, предусмотренные п. 1.22 Технической части Сборника ГЭСН-2001-26 «Теплоизоляционные работы» на нормы и расценки табл. 04-15 - 04-17 не распространяются.

1.3. Нормами и расценками предусмотрен монтаж вентилируемых фасадов на простых наружных стенах и стенах средней сложности при площади занимаемой архитектурными деталями не более 30 % площади стены. При монтаже сложных фасадов (при площади занимаемой архитектурными деталями более 30 % площади стены) к нормам затрат труда и оплате труда рабочих-строителей применяется повышающий коэффициент п. 3.1 Технической части.

1.4. Конкретные марки теплоизоляционных и облицовочных материалов следует принимать по проектным данным. Материалы и конструкции в нормах усреднены и приняты по наиболее применяемым в настоящее время.

Ввиду большого многообразия фасадных вентилируемых систем, детали и изделия подоблицовочных конструкций и крепежа должны приниматься по проектным данным и спецификациям. К основным деталям и изделиям подоблицовочных конструкций и крепежа относятся: вертикальные, горизонтальные и угловые направляющие; парапеты и отливы из металлопласта; рядовые и угловые кронштейны; резиновые уплотнители; дистанциры; кляммеры (рядовые, поворотные и концевые); паронитовые прокладки (термостопы); анкера; аграфы; заклепки; дюбеля; крепежные винты и болты.

1.5. При монтаже вентилируемых фасадов ремонтируемых и реконструируемых зданий в составе подготовительных работ могут проводиться:

i ремонт поверхности стен;

i демонтаж газовых и водосточных труб, а также иных деталей, мешающих проведению работ;

i удлинение кронштейнов крепления водостоков, громоотводов, наружных осветительных приборов и т.д.;

Затраты на эти цели определяются по нормам и расценкам сборников на ремонтно-строительные работы.

2. Правила исчисления объемов работ

2.1. Площадь облицовываемой поверхности стен надлежит исчислять за вычетом проемов по наружному обводу коробок. При наличии в проеме двух коробок площадь проема исчислять по обводу наружной коробки.

2.2. Площадь облицовываемых архитектурных деталей (пилястры, полуколонны, карнизы, парапеты, эркеры, лоджии, пояски и т.п.) следует включать в общую площадь поверхности стен.

3. Коэффициенты к нормам и единичным расценкам

Условия применения

Номер таблиц (норм, расценок)

Коэффициенты

к нормам затрат труда и оплате труда рабочих-строителей

к нормам и затратам на эксплуатацию машин

к нормам расходам стоимости материалов

3.1. Монтаж вентилируемых фасадов на сложных стенах (при площади, занимаемой архитектурными деталями более 30 % площади стены)

09-04-015 - 09-04-017

1,40

-

-

3.2. Монтаж вентилируемых фасадов на стенах криволинейного очертания

09-04-015 - 09-04-017

1,12

-

-

Элементные сметные нормы

Таблица ЭСН 9-04-015 Вентилируемая фасадная система с облицовкой линейными металлическим панелями и панелями-кассетами

Состав работ:

01. Разметка фасада. 02. Сверление отверстий в стене под анкерные дюбели. 03. Крепление несущих кронштейнов к стене анкерными дюбелями через паронитовые прокладки. 04. Монтаж утеплителя. 05. Механическое закрепление утеплителя фасадными дюбелями «тарельчатого типа». 06. Монтаж вертикальных профилей и направляющих. 07. Крепление фасадных панелей и панелей-кассет и устройство примыканий к общестроительным конструкциям.

Измеритель: 100 м2 облицованной поверхности (за вычетом проемов)

Монтаж вентилируемой фасадной системы с облицовкой стен зданий и сооружений:

9-04-015-1        линейными металлическими панелями в горизонтальном исполнении со скрытым креплением

9-04-015-2        линейными металлическими панелями в вертикальном исполнении со скрытым креплением

9-04-015-3        металлическими панелями-кассетами на винтовом видимом креплении

9-04-015-4        металлическими панелями-кассетами на винтовом скрытом соединении

9-04-015-5        металлическими панелями-кассетами на болтах (навесное крепление)

Шифр ресурса

Наименование элемента затрат

Ед. измер.

9-04-015-1

9-04-015-2

9-04-015-3

9-04-015-4

9-04-015-5

1

Затраты труда рабочих-строителей

чел.-ч

167,65

188,55

209,24

221,79

198,78

1.1

Средний разряд работы



4,4

4,4

4,4

4,4

4,4

2

Затраты труда машинистов

чел.-ч

26,3

26,3

21,49

25,41

17,23

3

МАШИНЫ И МЕХАНИЗМЫ













400001

Автомобили бортовые грузоподъемность до 5 т

маш.-ч

1,39

1,39

1,53

1,53

1,53

021141

Краны на автомобильном ходу 10 т

маш.-ч

2

2

1,68

1,68

1,68

031121

Подъемники мачтовые 0,5 т

маш.-ч

22,91

22,91

18,28

22,2

14,02

331451

Перфораторы электрические

маш.-ч

3,95

3,95

4,22

4,69

3,86

330206

Дрели электрические

маш.-ч

27,5

27,5

30,5

32,33

28,98

331531

Пилы дисковые электрические

маш.-ч

0,44

0,44

0,12

0,12

0,12

4

МАТЕРИАЛЫ













(201-9006-101)

Линейные металлические фасадные панели

м2

110

110

-

-

-

(201-9006-102)

Металлические фасадные панели-кассеты

м2

-

-

97

97

97

(201-9014-101)

Металлические подоблицовочные конструкции и крепежные детали вентилируемых фасадов (кронштейны, несущие профили, анкера, кляммеры и т.д.)

компл.

п

П

П

П

П

(104-9090)

Плиты теплоизоляционные (тип, марка по проекту; минераловатные плиты из базальтового волокна или пенополистирольные плиты)

м2

103

103

103

103

103

(101-1810)

Винты самонарезающие для крепления профилированного настила и панелей к несущим конструкциям

т

п

п

П

П

-

(101-2036)

Болты оцинкованные с гайками и шайбами 6 мм

кг

-

-

-

-

П

104-0468

Дюбели стеклопластиковые 150 мм

10 шт.

75

75

75

75

75

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затрать труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

Вт ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 9-04-015 Вентилируемая фасадная система с облицовкой линейными металлическим панелями и панелями-кассетами

Измеритель: 100 м2 облицованной поверхности (за вычетом проемов)



Монтаж вентилируемой фасадной системы с облицовкой стен зданий и сооружений:















9-04-015-1

линейными металлическим панелями в горизонтальном исполнении со скрытым креплением

100 м2

7956,96

2114,89

952,07

345,87

4890,00

167,65

(201-9006-101)

Линейные металлические фасадные панели

м2









110



(104-9090)

Плиты теплоизоляционные (тип, марка по проекту; минераловатные плиты из базальтового волокна или пенополистирольные плиты)

м2









103



(201-9014-101)

Металлические подоблицовочные конструкции и крепежные детали вентилируемых фасадов (кронштейны, несущие профили, анкера, кляммеры и т.д.)

компл.









П



(101-1810)

Винты самонарезающие для крепления профилированного настила и панелей к несущим конструкциям

т









П



9-04-015-2

линейными металлическим панелями в вертикальном исполнении со скрытым креплением

100 м2

8220,61

2378,54

952,07

345,87

4890,00

188,55

(201-9006-101)

Линейные металлические фасадные панели

м2









110



(104-9090)

Плиты теплоизоляционные (тип, марка по проекту; минераловатные плиты из базальтового волокна или пенополистирольные плиты)

м2









103



(201-9014-101)

Металлические подоблицовочные конструкции и крепежные детали вентилируемых фасадов (кронштейны, несущие профили, анкера, кляммеры и т.д.)

компл.









П



(101-1810)

Винты самонарезающие для крепления профилированного настила и панелей к несущим конструкциям

т









П



9-04-015-3

металлическими панелями-кассетами на винтовом видимом креплении

100 м2

8334,84

2639,54

805,30

282,14

4890,00

209,24

(201-9006-102)

Металлические фасадные панели-кассеты

м2









97



(104-9090)

Плиты теплоизоляционные (тип, марка по проекту; минераловатные плиты из базальтового волокна или пенополистирольные плиты)

м2









103



(201-9014-101)

Металлические подоблицовочные конструкции и крепежные детали вентилируемых фасадов (кронштейны, несущие профили, анкера, кляммеры и т.д.)

компл.









П



(101-1810)

Винты самонарезающие для крепления профилированного настила и панелей к несущим конструкциям

т









П



9-04-015-4

металлическими панелями-кассетами на винтовом скрытом соединении

100 м2

8598,50

2797,86

910,64

333,18

4890,00

221,79

(201-9006-102)

Металлические фасадные панели-кассеты

м2









97



(104-9090)

Плиты теплоизоляционные (тип, марка по проекту; минераловатные плиты из базальтового волокна или пенополистирольные плиты)

м2









103



(201-9014-101)

Металлические подоблицовочные конструкции и крепежные детали вентилируемых фасадов (кронштейны, несущие профили, анкера, кляммеры и т.д.)

компл.









П



(101-1810)

Винты самонарезающие для крепления профилированного настила и панелей к несущим конструкциям

т









П



9-04-015-5

металлическими панелями-кассетами на болтах (навесное крепление)

100 м2

8088,94

2507,59

691,35

226,68

4890,00

198,78

(201-9006-102)

Металлические фасадные панели-кассеты

м2









97



(104-9090)

Плиты теплоизоляционные (тип, марка по проекту; минераловатные плиты из базальтового волокна или пенополистирольные плиты)

м2









103



(201-9014-101)

Металлические подоблицовочные конструкции и крепежные детали вентилируемых фасадов (кронштейны, несущие профили, анкера, кляммеры и т.д.)

компл.









П



(101-2036)

Болты оцинкованные с гайками и шайбами 6 мм

кг









П



Таблица ЭСН 9-04-016 Вентилируемая фасадная система с облицовкой металлическим сайдингом

Состав работ:

01. Разметка фасада. 02. Сверление отверстий в стене под анкерные дюбеля. 03. Крепление несущих кронштейнов к стене анкерными дюбелями через паронитовые прокладки. 04. Крепление вертикальных элементов каркаса к кронштейнам. 05. Монтаж теплоизоляционных плит (норма 1). 06. Механическое закрепление утеплителя фасадными дюбелями «тарельчатого типа» (норма 1). 07. Установка наружной облицовки металлическим сайдингом и устройство примыканий к общестроительным конструкциям.

Измеритель: 100 м2 облицованной поверхности (за вычетом проемов)

Монтаж вентилируемой фасадной системы с облицовкой металлическим сайдингом

9-04-016-1            с устройством теплоизоляционного слоя

9-04-016-2            без устройства теплоизоляционного слоя

Шифр ресурса

Наименование элемента затрат

Ед. измер.

9-04-016-1

9-04-016-2

1

Затраты труда рабочих-строителей

чел.-ч

178,7

145,45

1.1

Средний разряд работы



4,4

4,4

2

Затраты труда машинистов

чел.-ч

13,91

11,43

3

МАШИНЫ И МЕХАНИЗМЫ







400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

1,15

1,05

031121

Подъемники мачтовые 0,5 т

маш.-ч

12,76

10,38

330206

Дрели электрические

маш.-ч

26,05

21,2

331531

Пилы дисковые электрические

маш.-ч

1,2

1,2

331451

Перфораторы электрические

маш.-ч

3,78

3,09

4

МАТЕРИАЛЫ







(201-9006-103)

Металлический сайдинг

м2

118

118

(104-9090)

Плиты теплоизоляционные (тип, марка по проекту; минераловатные плиты из базальтового волокна или пенополистирольные плиты)

м2

103

-

(201-9014-101)

Металлические подоблицовочные конструкции и крепежные детали вентилируемых фасадов (кронштейны, несущие профили, анкера, кляммеры и т.д.)

компл.

П

П

(101-1810)

Винты самонарезающие для крепления профилированного настила и панелей к несущим конструкциям

т

П

П

104-0468

Дюбели стеклопластиковые 150 мм

10 шт.

75

-

Единичные расценки

В сметных иенах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т.ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 9-04-016 Вентилируемая фасадная система с облицовкой металлическим сайдингом

Измеритель: 100 м2 облицованной поверхности (за вычетом проемов)



Монтаж вентилируемой фасадной системы с облицовкой металлическим сайдингом















9-04-016-1

с устройством теплоизоляционного слоя

100 м2

7583,92

2254,28

439,64

179,36

4890,00

178,70

(201-9006-103)

Металлический сайдинг

м2









118



(104-9090)

Плиты теплоизоляционные (тип, марка по проекту; минераловатные плиты из базальтового волокна или пенополистирольные плиты)

м2









103



(201-9014-101)

Металлические подоблицовочные конструкции и крепежные детали вентилируемых фасадов (кронштейны, несущие профили, анкера, кляммеры и т.д.)

компл.









П



(101-1810)

Винты самонарезающие для крепления профилированного настила и панелей к несущим конструкциям

т









П



9-04-016-2

без устройства теплоизоляционного слоя

100 м

2200,53

1834,84

365,69

147,22

-

145,45

(201-9006-103)

Металлический сайдинг

м2









118



(201-9014-101)

Металлические подоблицовочные конструкции и крепежные детали вентилируемых фасадов (кронштейны, несущие профили анкера, кляммеры и т.д.)

компл.









П



(101-1810)

Винты самонарезающие для крепления профилированного настила и панелей к несущим конструкциям

т









П



Таблица ЭСН 9-04-017 Вентилируемая фасадная система с облицовкой плитами из керамического гранита, натурального гранита и композита

Состав работ:

01. Разметка фасада. 02. Сверление отверстий в стене под анкерные дюбели для установки несущих кронштейнов. 03. Установка и выравнивание доборных кронштейнов. 04. Установка теплоизоляционных плит горизонтальными рядами с подрезкой плит требуемого размера. 06. Крепление теплоизоляционных плит «тарельчатыми» дюбелями. 07. Крепление направляющих (несущих) профилей к доборным кронштейнам. 08. Крепление кляммеров к несущим профилям (норма 1). 09. Установка крепежных элементов для невидимого крепления (нормы 2 - 4). 10. Установка облицовочных плит в зажимы кляммеров (норма 1). 11. Устройство примыканий к общестроительным конструкциям.

Измеритель: 100 м2 облицованной поверхности (за вычетом проемов)

Монтаж вентилируемой фасадной системы с облицовкой:

9-04-017-1     плитами 600´600 мм из керамического гранита с видимым креплением

9-04-017-2     плитами 600´600 мм из керамического гранита со скрытым креплением

9-04-017-3     плитами 600´300 мм из натурального гранита со скрытым креплением

9-04-017-4     плитами 1200´1200 мм из композита со скрытым креплением

Шифр ресурса

Наименование элемента затрат

Ед. измер.

9-04-017-1

9-04-017-2

9-04-017-3

9-04-017-4

1

Затраты труда рабочих-строителей

чел.-ч

517

513,5

521,9

371,16

1.1

Средний разряд работы



4,8

4,8

4,8

4,6

2

Затраты труда машинистов

чел.-ч

45,01

44,76

46,63

32,32

3

МАШИНЫ И МЕХАНИЗМЫ











400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

3,31

3,31

3,83

2,38

021141

Краны на автомобильном ходу 10 т

маш.-ч

4,77

4,77

5,52

3,43

031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

36,93

36,68

37,28

26,51

330206

Дрели электрические

маш.-ч

67,29

67,29

76,08

36,38

331531

Пилы дисковые электрические

маш.-ч

0,77

0,77

1,53

0,19

330301

Машины шлифовальные электрические

маш.-ч

5,28

5,24

5,33

3,78

4

МАТЕРИАЛЫ











(412-9180)

Плиты облицовочные

м2

98

101

101

103

(104-9090)

Плиты теплоизоляционные (тип, марка по проекту; минераловатные плиты из базальтового волокна или пенополистирольные плиты)

м2

103

103

103

103

(201-9014-101)

Металлические подоблицовочные конструкции и крепежные детали вентилируемых фасадов (кронштейны, несущие профили, анкера, кляммеры и т.д.)

компл.

П

П

П

П

104-0468

Дюбели стеклопластиковые 150 мм

10 шт.

75

75

75

75

101-9412-006

Круги шлифовальные, тип А24 РБФ, размером 115´6´22

шт.

0,08

0,08

0,09

0,07

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т.ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 9-04-017 Вентилируемая фасадная система с облицовкой плитами из керамического гранита, натурального гранита и композита

Измеритель: 100 м2 облицованной поверхности (за вычетом проемов)



Монтаж вентилируемой фасадной системы с облицовкой:















9-04-017-1

плитами 600´600 мм из керамического гранита с видимым креплением

100 м2

14064,33

7375,94

1797,45

594,26

4890,94

517,00

(412-9180)

Плиты облицовочные

м2









98



(104-9090)

Плиты теплоизоляционные (тип, марка по проекту; минераловатные плиты из базальтового волокна или пенополистирольные плиты)

м2









103



(201-9014-101)

Металлические подоблицовочные конструкции и крепежные детали вентилируемых фасадов (кронштейны, несущие профили, анкера, кляммеры и т.д.)

компл.









П



9-04-017-2

плитами 600´600 мм из керамического гранита со скрытым креплением

100 м2

14007,76

7326,01

1790,81

591,00

4890,94

513,50

(412-9180)

Плиты облицовочные

м2









101



(104-9090)

Плиты теплоизоляционные (тип, марка по проекту; минераловатные плиты из базальтового волокна или пенополистирольные плиты)

м2









103



(201-9014-101)

Металлические подоблицовочные конструкции и крепежные детали вентилируемых фасадов (кронштейны, несущие профили, анкера, кляммеры и т.д.)

компл.









П



9-04-017-3

плитами 600´300 мм из натурального гранита со скрытым креплением

100 м2

14271,31

7445,84

1934,42

616,65

4891,05

521,90

(412-9180)

Плиты облицовочные

м2









101



(104-9090)

Плиты теплоизоляционные (тип, марка по проекту; минераловатные плиты из базальтового волокна или пенополистирольные плиты)

м2









103



(201-9014-101)

Металлические подоблицовочные конструкции и крепежные детали вентилируемых фасадов (кронштейны, несущие профили, анкера, кляммеры и т.д.)

компл.









П



9-04-017-4

плитами 1200´1200 мм из композита со скрытым креплением

100 м2

11129,74

4956,32

1282,60

426,72

4890,82

371,16

(412-9180)

Плиты облицовочные

м2









103



(104-9090)

Плиты теплоизоляционные (тип, марка по проекту; минераловатные плиты из базальтового волокна или пенополистирольные плиты)

м2









103



(201-9014-101)

Металлические подоблицовочные конструкции и крепежные детали вентилируемых фасадов (кронштейны, несущие профили, анкера, кляммеры и т.д.)

компл.









П



РАЗДЕЛ 05. РАЗНЫЕ РАБОТЫ

1. Облицовка поверхности, сварочные работы, постановка болтов и другие работы

Таблица ЭСН 9-05-007 Установка флагодержателей

Измеритель: 100 комплектов

9-05-007-3               Установка флагодержателей

Шифр ресурса

Наименование элемента затрат

Ед. измер.

9-05-007-3

1

Затраты труда рабочих-строителей

чел.-ч

56,5

1.1

Средний разряд работы



3,8

2

Затраты труда машинистов

чел.-ч

2

3

МАШИНЫ И МЕХАНИЗМЫ





330206

Дрели электрические

маш.-ч

15

400001

Автомобили бортовые до 5 т

маш.-ч

2

4

МАТЕРИАЛЫ





101-1825

Олифа натуральная

кг

0,04

101-1974

Пигмент тертый

кг

0,003

100-4001

Флагодержатель

шт

100

101-0414

Краски масляные МА-015 защитные для наружных работ

т

0,00032

402-0004

Раствор готовый кладочный цементный М100

куб. м

0,2

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т. ч оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 9-05-007 Установка флагодержателей

100 комплектов

9-05-007-3

Установка флагодержателей

100 компл.

2494,44

649,75

147,62

23,00

1697,07

56,50

Таблица ЭСН 9-05-008 Решетка с обрамлением для очистки обуви

Измеритель: 1 шт.

9-05-008-4            Решетка с обрамлением для очистки обуви

Шифр ресурса

Наименование элемента затрат

Ед. измер.

9-05-008-4

1

Затраты труда рабочих-строителей

чел.-ч.

0,99

1.1

Средний разряд работы



3,8

2

Затраты труда машинистов

чел.-ч.

0,03

3

МАШИНЫ И МЕХАНИЗМЫ





400001

Автомобили бортовые до 5 т

маш.-ч

0,03

4

МАТЕРИАЛЫ





101-0430

Сурик железный МА-15, ПФ-14

т

0,0001

101-1825

Олифа натуральная

кг

0,01

201-9408

Конструкции индивидуальные решетчатые стальные сварные массой до 0,1 т

т

0,024

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т.ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

3

7

8

9

Табл. 9-05-008 Решетка с обрамлением для очистки обуви

1 шт

9-05-008-4

Решетка с обрамлением для очистки обуви

1 шт.

404,58

11,38

2,06

0,34

391,14

0,99

Таблица ЭСН 9-05-009 Покрытие подпольных каналов рифленым железом

Измеритель: 1 м2

9-05-009-5               Покрытие подпольных каналов рифленым железом

Шифр ресурса

Наименование элемента затрат

Ед. измер.

9-05-009-5

1

Затраты труда рабочих-строителей

чел.-ч.

0,64

1.1

Средний разряд работы



3,8

2

Затраты труда машинистов

чел.-ч.

0,04

3

МАШИНЫ И МЕХАНИЗМЫ





152600

Погрузчики одноковшовые на пневмоколесном ходу

маш.-ч

0,01

400001

Автомобили бортовые до 5 т

маш.-ч

0,03

4

МАТЕРИАЛЫ





(201-9006)

Металлоконструкции

т

п

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т.ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 9-05-009 Покрытие подпольных каналов рифленым железом

1 м2

9-05-009-5

Покрытие подпольных каналов рифленым железом

1 м2

11,43

7,36

4,07

0,50

-

0,64

(201-9006)

Металлоконструкции

т









П



Таблица ЭСН 9-05-010 Заделка крюков в перекрытии для подвески спортинвентаря в школе

Измеритель: 1 комплект

9-05-010-6               Заделка крюков в перекрытии для подвески спортинвентаря в школе

Шифр ресурса

Наименование элемента затрат

Ед. измер.

9-05-010-6

1

Затраты труда рабочих-строителей

чел.-ч

11,7

1.1

Средний разряд работы



3,8

2

Затраты труда машинистов

чел.-ч.

0,01

3

МАШИНЫ И МЕХАНИЗМЫ





040504

Аппараты для газовой резки и сварки

маш.-ч

0,5

331451

Перфораторы электрические

маш.-ч

3,1

400001

Автомобили бортовые до 5 т

маш.-ч

0,01

4

МАТЕРИАЛЫ





101-1515

Электроды типа Э-46 4 мм

т

0,0002

102-0134

Доски необрезные из хвойных пород 25 мм, все ширины, длиной 2 - 3,75 м, сорт IV

куб. м

0,054

204-0007

Арматура стержневая

т

0,033

204-0059

Анкерные детали поставляемые отдельно

т

0,074

401-0006

Бетон тяжелый, класс В 15 (М200)

куб. м

0,06

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т.ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 9-05-010 Заделка крюков в перекрытии для подвески спортинвентаря в школе

1 комплект

9-05-010-6

Заделка крюков в перекрытии для подвески спортинвентаря в школе

1 компл.

1116,41

135,90

5,42

0,12

975,09

11,70

Таблица ЭСН 9-05-011 Установка групповых металлических почтовых ящиков на 6 отделений

Измеритель: 1 ящик

9-05-011-7          Установка групповых металлических почтовых ящиков на 6 отделений

Шифр ресурса

Наименование элемента затрат

Ед. измер.

9-05-011-7

1

Затраты труда рабочих-строителей

чел.-ч.

0,65

1.1

Средний разряд работы



3,8

2

Затраты труда машинистов

чел.-ч.

0,01

3

МАШИНЫ И МЕХАНИЗМЫ





330206

Дрели электрические

маш.-ч

0,06

400001

Автомобили бортовые до 5 т

маш.-ч

0,01

4

МАТЕРИАЛЫ





100-4009

Групповые металлические почтовые ящики на 6 отделений

шт

1

101-1481

Шурупы с полукруглой головкой 4´40 мм

т

0,000007

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т.ч. Оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 9-05-011 Установка групповых металлических почтовых ящиков на 6 отделений

1 ящик

9-05-011-7

Установка групповых металлических почтовых ящиков на 6 отделений

1 ящик

828,31

7,47

0,73

0,12

820,11

0,65

Эксплуатация строительных машин

Код

Наименование

Ед. измер.

Цена без НДС, руб.

сметная стоимость маш.-ч

В т.ч. оплата труда машинистов

021141

Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 10 т

маш.-ч

113,73

15,80

021141

Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 10 т

маш.-ч

113,73

15,80

031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

26,39

13,02

040502

Установки для сварки ручной дуговой (постоянного тока)

маш.-ч

9,56

-

040504

Аппараты для газовой сварки и резки

маш.-ч

1,41

-

041400

Печи электрические для сушки сварочных материалов с регулированием температуры в пределах 50 - 500 °С

маш.-ч

7,13

-

152600

Погрузчики одноковшовые на пневмоколесном ходу

маш.-ч

201,64

15,80

330206

Дрели электрические

маш.-ч

0,70

-

330301

Машины шлифовальные электрические

маш.-ч

1,09

-

331451

Перфораторы электрические

маш.-ч

1,30

-

331531

Пилы дисковые электрические

маш.-ч

0,76

-

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

68,56

11,50

400002

Автомобили бортовые грузоподъемностью до 8 т

маш.-ч

83,19

12,66

Сметные цены на материальные ресурсы

Код

Наименование

Ед. изм.

Цена без НДС, руб.

100-4001

Флагодержатель

шт.

16,20

100-4009

Групповые почтовые ящики на 6 отделений металлические

шт.

820,00

101-0309

Канаты пеньковые пропитанные

т

38100,00

101-0324

Кислород технический газообразный

м3

10,80

101-0414

Краски для наружных работ: защитная, марки МА-015

т

16100,00

101-0430

Краски масляные и алкидные земляные, готовые к применению: сурик железный МА-15, ПФ-14

т

20700,00

101-0797

Катанка горячекатаная в мотках диаметром 6,3 - 6,5 мм

т

3320,00

101-1019

Швеллеры № 40, сталь марки Ст0

т

5230,00

101-1481

Шурупы с полукруглой головкой 4´40 мм

т

16100,00

101-1515

Электроды диаметром 4 мм Э46

т

11800,00

101-1714

Болты строительные с гайками и шайбами

т

17670,00

101-1805

Гвозди строительные

т

9360,00

101-1825

Олифа натуральная

кг

26,70

101-1920

Пена монтажная для герметизации стыков в баллончике емкостью 0,75 л

шт.

67,00

101-1974

Пигмент тертый

кг

15,00

101-9412-006

Круги шлифовальные, тип А24 РБФ, размером 115´6´22

шт.

11,70

102-0023

Пиломатериалы хвойных пород. Бруски обрезные длиной 4 - 6,5 м, шириной 75 - 150 мм, толщиной 40 - 75 мм I сорта

м3

2970,00

102-0134

Пиломатериалы хвойных пород. Доски необрезные длиной 2 - 3,75 м, все ширины, толщиной 25 мм IV сорта

м3

561,00

104-0468

Дюбели стеклопластиковые 150 мм фасадные (по системе «TERMОMAX»)

10 шт.

65,20

113-0021

Грунтовка ГФ-021 красно-коричневая

т

20800,00

113-0156

Растворитель марки Р-4

т

15600,00

201-9408

Конструкции стальные индивидуальные решетчатые сварные массой до 0,1 т

т

16200,00

204-0007

Горячекатаная арматурная сталь гладкая класса А-I диаметром 20 - 22 мм

т

6520,00

204-0059

Анкерные детали из прямых или гнутых круглых стержней с резьбой (в комплекте с шайбами и гайками или без них), поставляемые отдельно

т

12100,00

401-0006

Бетон тяжелый, класс В 15 (М200)

м3

440,00

402-0004

Раствор готовый кладочный цементный марка 100

м3

354,00

537-0097

Канат двойной свивки типа ТК оцинкованный из проволок марки В, маркировочная группа 1770 Н/мм2, диаметром 5,5 мм

10 м

74,00

542-0042

Пропан-бутан, смесь техническая

кг

5,81






Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
