ОТРАСЛЕВОЙ СТАНДАРТ
|
ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ УГЛЕРОДИСТОЙ СТАЛИ СВАРНЫЕ И ГНУТЫЕ Dу до 500 мм на Ру до 10 МПа (100 кгс/см2) ЗАГлушКИ ПЛОСКИЕ Конструкция и размеры |
ОСТ Введен впервые |
Приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45 срок введения установлен
с 1 июля 1981 г.
Несоблюдение стандарта преследуется по закону.
1. Настоящий стандарт распространяется на плоские заглушки Dу до 250 мм из углеродистой стали.

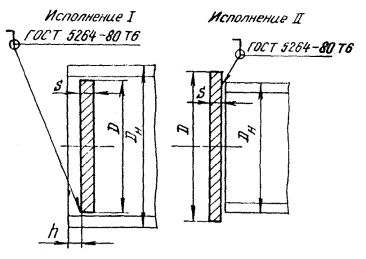

2. Конструкция, размеры и условное давление заглушек должны соответствовать указанным на чертеже и в таблице.
2.1. Диаметр D заглушек исполнения I должен соответствовать фактическому внутреннему диаметру трубы с учетом допускаемого зазора не более 2 мм на сторону.
3. Материал и температурные пределы применения - по ОСТ 36-41-81.
3.1. Заглушки исполнения II допускается применять для трубопроводов, транспортирующих вещества температурой до 200 °С, условным давлением до 1,0 МПа (10 кгс/см2) при Dу до 150 мм и 0,4 МПа (4 кгс/см2) при Dу свыше 150 мм.
4. Технические требования - по ОСТ 36-49-81.
Пример условного обозначения
заглушки для трубы Dу 150 мм исполнения I толщиной стенки S = 12 мм:
Заглушка I 150×12 ОСТ 36-47-81.
Размеры, масса и условие давления плоских заглушек
Размеры в мм
|
Dу |
D |
S |
h |
Ру заглушек исп. I, МПа (кгс/см2), для веществ |
Масса, кг |
|
|||
|
Исп. I |
Исп. II |
Исп. I |
Исп. II |
||||||
|
неагрессивных |
среднеагрессивных |
|
|||||||
|
40 |
37 |
48 |
4 |
6 |
10,0 (100) |
2,5 (25) |
0,03 |
0,06 |
|
|
35 |
6 |
8 |
- |
10,0 (100) |
0,05 |
0,09 |
|||
|
50 |
48 |
60 |
8 |
6 |
10,0 (100) |
6,3 (63) |
0,11 |
0,18 |
|
|
45 |
10 |
8 |
- |
10,0 (100) |
0,12 |
0,22 |
|||
|
65 |
66 |
80 |
8 |
6 |
6,3 (63) |
2,5 (25) |
0,21 |
0,31 |
|
|
63 |
10 |
8 |
10,0 (100) |
6,3 (63) |
0,24 |
0,39 |
|||
|
60 |
12 |
|
- |
10,0 (100) |
0,27 |
0,47 |
|||
|
80 |
75 |
93 |
10 |
8 |
6,3 (63) |
2,5 (25) |
0,35 |
0,53 |
|
|
78 |
12 |
10,0 (100) |
6,3 (63) |
0,45 |
0,64 |
||||
|
70 |
16 |
12 |
- |
10,0 (100) |
0,48 |
0,85 |
|
||
|
100 |
102 |
118 |
8 |
6 |
2,5 (25) |
1,0 (10) |
0,51 |
0,69 |
|
|
96 |
12 |
8 |
6,3 (63) |
2,5 (25) |
0,68 |
0,93 |
|||
|
92 |
16 |
12 |
10,0 (100) |
6,3 (63) |
0,83 |
1,24 |
|||
|
125 |
121 |
137 |
12 |
8 |
4,0 (40) |
2,5 (25) |
1,10 |
1,40 |
|
|
119 |
16 |
12 |
6,3 (63) |
4,0 (40) |
1,40 |
1,85 |
|
||
|
115 |
20 |
10,0 (100) |
6,3 (63) |
1,63 |
2,30 |
|
|||
|
150 |
148 |
163 |
12 |
12 |
2,5 (25) |
1,6 (16) |
1,62 |
1,96 |
|
|
144 |
16 |
4,0 (40) |
2,5 (25) |
2,04 |
2,62 |
|
|||
|
200 |
203 |
223 |
16 |
12 |
2,5 (25) |
1,6 (16) |
4,06 |
4,90 |
|
|
191 |
20 |
4,0 (40) |
2,5 (25) |
4,50 |
6,13 |
|
|||
|
250 |
255 |
277 |
10 |
12 |
1,0 (10) |
0,6 (6) |
4,01 |
4,73 |
|
|
|
25 |
4,0 (40) |
2,5 (25) |
10,02 |
11,82 |
|
|||
