Карта трудового процесса

Реконструкция дорожной одежды
с использованием техники
фирмы ФРГ «Виртген»

КТП-9.01-2002

Уплотнение разрушенного цементобетонного основания
виброкатком «Альфа 196В»

КТП-9.1.3.-2002

Издание второе, переработанное и дополненное

(Выпуск 9)

Москва, 2002 г.

Сборник карт трудовых процессов на строительство, ремонт и содержание автомобильных дорог. Выпуск 9. М.: Центроргтруд, 2002.

Карты трудовых процессов предназначены для совершенствования организации труда рабочих, занятых на реконструкции автомобильных дорог с использованием импортной техники.

Карты определяют прогрессивную технологию работ, рациональное использование рабочего времени, технологическую последовательность выполнения работ на основе передовых приемов и методов труда.

Карты могут быть использованы при разработке организационно-технологической документации при строительстве, ремонте и содержании автомобильных дорог (ППР и другие), планировании работ, а также в учебных целях при подготовке высококвалифицированных рабочих.

СОДЕРЖАНИЕ

1. Область и эффективность применения карты.. 2

2. Подготовка и условия выполнения процесса. 2

3. Исполнители, предметы и орудия труда. 3

4. Технология и организация процесса. 3

5. Приемы труда. 4

Карта трудового
процесса

Реконструкция
дорожной одежды с
использованием техники
фирмы ФРГ «Виртген»

Разработана ГП

Центроргтруд

Росавтодора

КТП-9.01-2002

Взамен

КТ-9.01.91

1. Общие положения

1.1. Комплект карт трудовых процессов предназначен для рациональной организации труда рабочих, занятых на работах по реконструкции дорожной одежды.

1.2. В комплект включены 6 карт трудовых процессов:

1 - снятие асфальтобетонного покрытия холодным фрезерованием;

2 - разрушение цементобетонного основания;

3 - уплотнение разрушенного цементобетонного основания;

4 - розлив вяжущего материала;

5 - устройство однослойного асфальтобетонного покрытия;

6 - укатка асфальтобетонного покрытия.

1.3. На схеме приведена технологическая последовательность выполнения работ по реконструкции дорожной одежды с использованием техники фирмы ФРГ «Виртген».

Технологическая схема реконструкции дорожной одежды

Укатка а/б покрытия	Устройство однослойного а/б покрытия	Розлив вяжущего материала	Очистка поверхности основания	Очистка поверхности основания	Укатка разрушенного ц/б основания	Разрушение ц/б основания	Очистка поверхности основания	Снятие а/б покрытия холодным фрезерованием
Самоходные катки «Пума 169»	Асфальтоукладчик «Титан 411»	Автогудронатор ДС-53А	КДМ-130	Автогрейдер ДЗ-122А	Виброкаток «Альфа 196В»	Машина БТЗ-7000	Автогрейдер ДЗ-122А	Фреза 2100ВС

КТП-9.1.6-02	КТП-9.1.5-02	КТП-9.1.4-02			КТП-9.1.3-02	КТП-9.1.2-02		КТП-9.1.1-02

Карта трудового процесса	Уплотнение разрушенного цементобетонного основания виброкатком «Альфа 196В»	Разработана ГП Центрорггруд Росавтодора
КТП-9.1.3.-2002		Взамен КТ-9.1.3-90

1. Область и эффективность применения карты

1.1. Карта предназначена для рациональной организации труда машиниста катка, занятого укаткой разрушенного цементобетонного основания.

1.2. Показатели производительности труда:

№ п/п	Наименование показателей	Единица измерения	Величина показателей
1.	Выработка на 1 чел.-день	м²	14035
2.	Затраты труда на укатку 1000 м² основания	чел.-час	0,57

Примечание: В затраты труда по карте включено время на подготовительно-заключительные работы - 5 % и отдых - 10 %.

2. Подготовка и условия выполнения процесса

2.1. До начала работ машинисту виброкатка необходимо: изучить особенности участка уплотнения, подготовить механизм к работе в соответствии с инструкцией по эксплуатации, показания контрольных приборов должны быть строго определены.

2.2. Каток движется по разрушенному цементобетонному основанию (ширина вальца 2,100 м) со скоростью не более 10 км/час.

2.3. К работе на машине допускается только квалифицированный персонал, прошедший обучение работе на машине и инструктаж по технике безопасности.

3. Исполнители, предметы и орудия труда

3.1. Исполнители

Машинист катка

VI разряд (М)

3.2. Машины, оборудование, инструменты, приспособления, инвентарь.

№ п/п	Наименование	Кол-во
1	2	3
1.	Виброкаток «Альфа -196В»	1
2.	Комплект инструмента	1
3.3. Спецодежда и спецобувь.
1.	Комбинезон хлопчатобумажный	1
2.	Ботинки кожаные	1 пара
3.	Рукавицы комбинированные двупалые	1 пара

4. Технология и организация процесса

4.1. Работы по укатке разрушенного цементобетонного основания виброкатком «Альфа 196В» выполняются в следующей технологической последовательности:

- приведение агрегата в рабочее положение;

- укатка разрушенного цементобетонного основания;

- уход за катком в процессе работы.

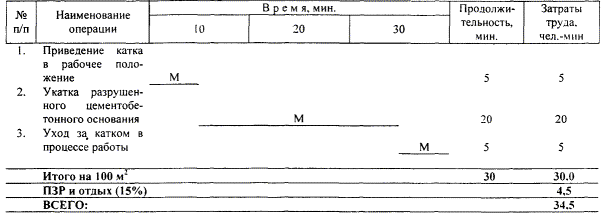

4.2. График трудового процесса

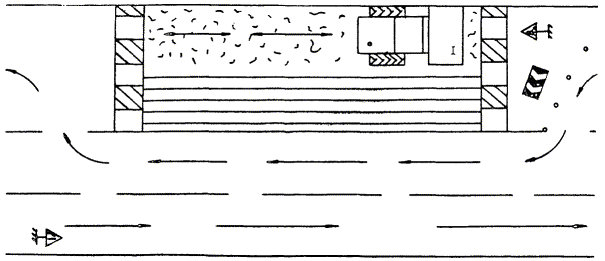

4.3. Схема организации трудового процесса

1 - Каток «Альфа 196В»

5. Приемы труда

№ п/п	Наименование операций	Характеристика приемов труда
1	2	3
1.	Приведение катка в рабочее положение	М - тщательно осматривает каток, проверяя наличие топлива, надежность соединения проводов.
2.	Укатка разрушенного цементобетонного основания	М - производит укатку разрушенного цементобетонного основания (по челночной схеме) за 5 проходов по одному следу. Первый и третий проходы укатки происходят с включенным вибратором, следующие проходы - без включенного вибратора. Скорость движения при первых проходах - от 1 до 2 км/час, затем скорость может быть увеличена до 5 км/час.
3.	Уход за катком в процессе работы	М - следит за нормальной работой катка, контролируя показания приборов.
