Министерство транспорта Российской Федерации
Государственная служба дорожного хозяйства
(Росавтодор)

Центр
организации труда и экономических
методов управления
(Центроргтруд)

СБОРНИК КАРТ
ТРУДОВЫХ ПРОЦЕССОВ НА РЕКОНСТРУКЦИЮ
ДОРОЖНОЙ ОДЕЖДЫ АВТОМОБИЛЬНЫХ ДОРОГ С
ИСПОЛЬЗОВАНИЕМ ИМПОРТНОЙ ТЕХНИКИ

Карта трудового процесса

Реконструкция дорожной одежды
с использованием техники
фирмы ФРГ «Виртген»

КТП-9.01-2002

Разрушение цементобетонного
основания (БТЗ-7000)

КТП-9.1.2.-2002

Издание второе, переработанное и дополненное

(Выпуск 9)

Москва, 2002 г.

Сборник карт трудовых процессов на строительство, ремонт и содержание автомобильных дорог. Выпуск 9. М.: Центроргтруд, 2002.

Карты трудовых процессов предназначены для совершенствования организации труда рабочих, занятых на реконструкции автомобильных дорог с использованием импортной техники.

Карты определяют прогрессивную технологию работ, рациональное использование рабочего времени, технологическую последовательность выполнения работ на основе передовых приемов и методов труда.

Карты могут быть использованы при разработке организационно-технологической документации при строительстве, ремонте и содержании автомобильных дорог (ППР и другие), планировании работ, а также в учебных целях при подготовке высококвалифицированных рабочих.

СОДЕРЖАНИЕ



Карта трудового
процесса

Реконструкция
дорожной одежды с
использованием техники
фирмы ФРГ «Виртген»

Разработана ГП

Центроргтруд

Росавтодора

КТП-9.01-2002

Взамен

КТ-9.01.91

1. Общие положения

1.1. Комплект карт трудовых процессов предназначен для рациональной организации труда рабочих, занятых на работах по реконструкции дорожной одежды.

1.2. В комплект включены 6 карт трудовых процессов:

1 - снятие асфальтобетонного покрытия холодным фрезерованием;

2 - разрушение цементобетонного основания;

3 - уплотнение разрушенного цементобетонного основания;

4 - розлив вяжущего материала;

5 - устройство однослойного асфальтобетонного покрытия;

6 - укатка асфальтобетонного покрытия.

1.3. На схеме приведена технологическая последовательность выполнения работ по реконструкции дорожной одежды с использованием техники фирмы ФРГ «Виртген».

Технологическая схема реконструкции дорожной одежды

Укатка а/б покрытия

Устройство однослойного а/б покрытия

Розлив вяжущего материала

Очистка поверхности основания

Очистка поверхности основания

Укатка разрушенного ц/б основания

Разрушение ц/б основания

Очистка поверхности основания

Снятие а/б покрытия холодным фрезерованием

Самоходные катки «Пума 169»

Асфальтоукладчик «Титан 411»

Автогудронатор ДС-53А

КДМ-130

Автогрейдер ДЗ-122А

Виброкаток «Альфа 196В»

Машина БТЗ-7000

Автогрейдер ДЗ-122А

Фреза 2100ВС

КТП-9.1.6-02

КТП-9.1.5-02

КТП-9.1.4-02





КТП-9.1.3-02

КТП-9.1.2-02



КТП-9.1.1-02



Карта трудового
процесса

Разрушение
цементобетонного
основания (БТЗ-7000)

Разработана ГП
Центроргтруд
Росавтодора

КТП-9.1.2.-2002

Взамен КТ-9.1.2-90

1. Область и эффективность применения карты

1.1. Карта предназначена для рациональной организации труда машиниста, занятого разрушением цементобетонного основания при помощи машины БТЗ-7000.

1.2. Показатели производительности труда:

№ п/п

Наименование показателей

Единица измерения

Величина показателей

1.

Выработка на 1 чел.-день

м2

909,0

2.

Затраты труда на разрушение 100 м2 основания

чел.-час

0,88

Примечание: В затраты труда по карте включено время на подготовительно-заключительные работы - 5 % и отдых - 10 %.

2. Подготовка и условия выполнения процесса

2.1. До начала производства работ необходимо:

- проследить за тем, чтобы страховочные канаты были установлены на обеих сторонах между шасси и вертикальной рамой;

- перед запуском двигателя или перед началом движения машины необходимо убедиться в том, что никого нет около машины в области поворота вертикальной рамы.

2.2. При производстве работ по разрушению цементобетонного основания машиной БТЗ-7000 в обязательном порядке установить по всей длине захватки на разделительной полосе ограждение из мелкоячеистой сетки на переносных опорах.

Ограждение необходимо устанавливать ежедневно в начале смены до начала работ по разрушению цементобетонного основания.

2.3. Необходимо следить за расстоянием между ударами плитой, по необходимости регулируя его.

2.4. К работе на машине допускается только квалифицированный персонал, прошедший обучение работе на машине и инструктаж по технике безопасности.

Так как оценочный уровень шума (90 ДБ) может быть превышен, необходимо иметь при себе и в случае необходимости использовать средства защиты слуха.

3. Исполнители, предметы и орудия труда

3.1. Исполнители

1.

Машинист

V разряд (М)

1

3.2. Машины, оборудование, инструменты, приспособления, инвентарь.

№ п/п

Наименование

Кол-во

1

2

3

1.

Машина для разрушения бетона БТЗ-7000

1

2.

Комплект гаечных ключей

1

3.3. Спецодежда и спецобувь.

1.

Комбинезон хлопчатобумажный

1

2.

Ботинки кожаные

1 пара

3.

Рукавицы комбинированные двупалые

1 пара

4. Технология и организация процесса

4.1. Работы по разрушению цементобетонного основания с использованием машины БТЗ-7000 выполняются в следующей технологической последовательности:

- приведение агрегата в рабочее положение;

- разрушение цементобетонного основания;

- поворот машины в конце участка.

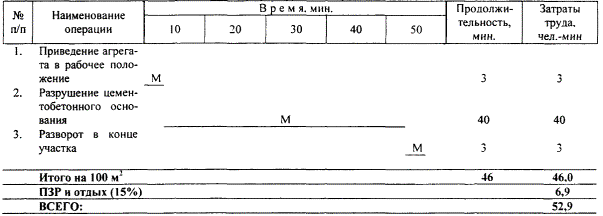

4.2. График трудового процесса

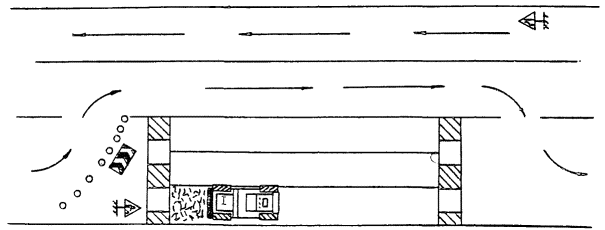

4.3. Схема организации трудового процесса

1 - Машина для разрушения бетона «БТЗ-7000»

5. Приемы труда

№ п/п

Наименование операций

Характеристика приемов труда

1

2

3

1.

Приведение агрегата в рабочее положение

М - производит включение привода ударной плиты.

2.

Разрушение, цементобетонного основания

М - следит за равномерными ударами плитой по цементобетонному основанию. При необходимости регулирует расстояние между ударами при помощи автоматической кнопки, расположенной в кабине. Рабочая скорость - до 12 м/мин.

3.

Разворот в конце участка

М - находясь в кабине, автоматически включает плиту, производит разворот машины.
