Карта трудового процесса

Реконструкция дорожной одежды
с использованием техники
фирмы ФРГ «Виртген»

КТП-9.01-2002

Снятие асфальтобетонного покрытия
холодным фрезерованием (Фреза 2100ВС)

КТП-9.1.1.-2002

Издание второе, переработанное и дополненное

(Выпуск 9)

Москва, 2002 г.

Сборник карт трудовых процессов на строительство, ремонт и содержание автомобильных дорог. Выпуск 9. М.: Центроргтруд, 2002.

Карты трудовых процессов предназначены для совершенствования организации труда рабочих, занятых на реконструкции автомобильных дорог с использованием импортной техники.

Карты определяют прогрессивную технологию работ, рациональное использование рабочего времени, технологическую последовательность выполнения работ на основе передовых приемов и методов труда.

Карты могут быть использованы при разработке организационно-технологической документации при строительстве, ремонте и содержании автомобильных дорог (ППР и другие), планировании работ, а также в учебных целях при подготовке высококвалифицированных рабочих.

СОДЕРЖАНИЕ



1. Общие положения

1.1. Комплект карт трудовых процессов предназначен для рациональной организации труда рабочих, занятых на работах по реконструкции дорожной одежды.

1.2. В комплект включены 6 карт трудовых процессов:

1 - снятие асфальтобетонного покрытия холодным фрезерованием;

2 - разрушение цементобетонного основания;

3 - уплотнение разрушенного цементобетонного основания;

4 - розлив вяжущего материала;

5 - устройство однослойного асфальтобетонного покрытия;

6 - укатка асфальтобетонного покрытия.

1.3. На схеме приведена технологическая последовательность выполнения работ по реконструкции дорожной одежды с использованием техники фирмы ФРГ «Виртген».

Технологическая схема реконструкции дорожной одежды



1. Область и эффективность применения карты

1.1. Карта предназначена для рациональной организации труда машинистов, занятых на работах по снятию слоев асфальтобетонного покрытия холодным фрезерованием на площади цементобетонного основания.

1.2. Показатели производительности труда:

Примечание: В затраты труда по карте включено время на подготовительно-заключительные работы - 5 % и отдых - 10 %.

2. Подготовка и условия выполнения процесса

2.1. Снятие асфальтобетонного покрытия холодным фрезерованием выполняется машиной «Виртген 2100 ВС» с гидравлическим приводом на гусеничном ходу в светлое время суток.

Машина оборудована фрезерным барабаном (рабочий орган) с механическим приводом и выступающим вперед транспортером, состоящим из двух частей для приема и погрузки в самосвал снятого асфальтобетона.

2.2. Фрезерная машина оборудована нивелирующей автоматикой, регулирующей установку и контролирующую глубину фрезерования.

2.3. До начала производства работ необходимо:

а) проверить наличие дизельного топлива в баке (контроль уровня выполняется несколько раз в течение рабочей смены);

б) проконтролировать уровень моторного масла и гидромасел;

в) контролировать несколько раз в течение смены запас воды, используемой для охлаждения резцов;

г) проверить резьбовые соединения и патрубки, которые должны быть надлежащим образом затянуты;

д) проследить за тем, чтобы никто не находился около машины, в радиусе поворота загрузочной ленты (К = 7,8) или вблизи колес и приводных цепей.

2.4. Во время работы транспортер должен быть зафиксирован в точках подвески (точки подвески должны быть снабжены вставными болтами или пальцами с буртиками и законтрены предохранительным элементом, например упругой вставкой).

2.5. Замену изношенных резцов производить в зависимости от режима работы машины и толщины срезаемого слоя при помощи специального инструмента, например, молотком из меди, латуни или пластмассы.

Следует следить за правильной посадкой резца в гнезде. Как до работы, так и после работы должны легко прокручиваться рукой, чтобы не происходило одностороннего и в результате этого слишком быстрого износа.

2.6. К работе на машине допускается только квалифицированный персонал, прошедший обучение работе на машине и инструктаж по технике безопасности.

Так как оценочный уровень шума (90 ДБ) может быть превышен, необходимо иметь при себе и в случае необходимости использовать средства защиты слуха.

3. Исполнители, предметы и орудия труда

3.1. Исполнители

3.2. Машины, оборудование, инструменты, приспособления, инвентарь.

3.3. Спецодежда и спецобувь.

1. Комбинезон хлопчатобумажный                                                                                                                                                    2

2. Ботинки кожаные                                                                                                  2 пары

3. Рукавицы комбинированные двупалые                                                               2 пары

3.3. Потребность в воде и топливе (за смену): вода - от 4 до 12 т (в зависимости от толщины снимаемого покрытия); топливо - 1,5 т.

Потребность в резцах (за смену) по необходимости в зависимости от толщины покрытия и прочности металла, из которого изготовлены резцы: от 15 до 20 шт.

4. Технология и организация процесса

4.1. Работы по снятию асфальтобетонного покрытия холодным фрезерованием следует выполнять в следующей технологической последовательности:

- установка и снятие ограждений;

- снятие асфальтобетонного покрытия;

- замена резцов;

- заправка машины топливом и водой.

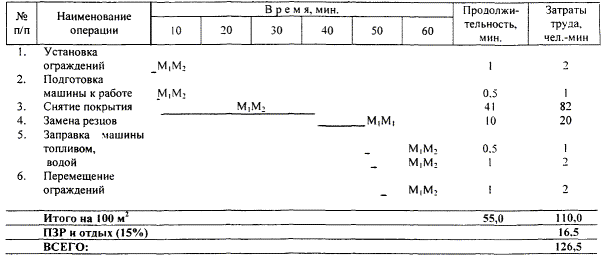

4.2. График трудового процесса

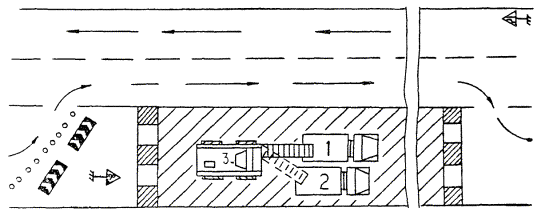

4.3. Схема организации трудового процесса

1, 2 - Автомобили КамАЗ, 3 - Фреза 2100 ВС

5. Приемы труда
