МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СЛУЖБА ДОРОЖНОГО ХОЗЯЙСТВА
(РОСАВТОДОР)

СБОРНИК КАРТ
ТРУДОВЫХ ПРОЦЕССОВ НА РЕМОНТ И
СОДЕРЖАНИЕ АВТОМОБИЛЬНЫХ ДОРОГ

(ВЫПУСК 3)

ВЯЗКА АРМАТУРНЫХ КАРКАСОВ ДЛЯ ДОРОЖНЫХ
СИГНАЛЬНЫХ (НАПРАВЛЯЮЩИХ) СТОЛБИКОВ

КТП-3.07.2001

Москва, 2001 г.

Карты трудовых процессов предназначены для совершенствования организации труда рабочих, занятых на ремонте и содержании автомобильных дорог.

Карты определяют прогрессивную технологию работ, рациональное использование рабочего времени, технологическую последовательность выполнения работ на основе передовых приемов и методов труда.

Карты могут быть использованы при разработке организационно-технологической документации при ремонте и содержании автомобильных дорог (ППР и другие), планировании работ, а также в учебных целях при подготовке высококвалифицированных рабочих.

Сборник карт трудовых процессов подготовлен инженерами А. И. Анашко, Е. В. Купцовой, Т. В. Страховой.

1. Область и эффективность применения карты

1.1. Карта предназначена для рациональной организации труда арматурщиков, занятых заготовкой и вязкой арматурных каркасов.

1.2. Показатели производительности труда:

Примечание: В затраты труда по карте включено время на подготовительно заключительные работы - 5 % и отдых - 10 %.

Снижение затрат труда и повышение выработки на 7-9 % достигается в результате использования методов и приемов труда, рекомендуемых в карте.

2. Подготовка и условия выполнения процесса

2.1. Работы по заготовке арматуры выполняются на открытом воздухе, гнутье арматуры и вязка каркаса выполняется в летнее время под навесом, а в зимнее - в помещении.

2.2. Каркас изготовляется из 4-х стержней несущей арматуры ст А-1 Ø 8 мм, объединенных в каркас с помощью стержня длиной 9240 мм, изогнутого змейкой.

2.3. Заготовка арматуры производится из стали, поставляемой в бухтах, с размоткой бухт ручной лебедкой. Гнутье арматуры Ø 3 мм производится на ручном станке с помощью специального приспособления-шаблона.

2.4. Рабочие должны быть одеты в спецодежду и снабжены рукавицами.

2.5. К работе допускаются рабочие, прошедшие инструктаж по технике безопасности с учетом специфики работ по данному трудовому процессу.

3. Исполнители, предметы и орудия труда

3.1. Исполнители.

При заготовке арматуры:

1.         Арматурщик                                                        3 разряд (А₁)                     1

2.         Арматурщик                                                        2 разряд (А₂)                     1

При вязке арматурных каркасов:

3.         Арматурщик                                                        3 разряд (А₃)                     1

3.2. Машины, оборудование, инструменты, приспособления, инвентарь.

№ п/п	Наименование	Кол-во
1	2	3

1.         Лебедка ручная для выпрямления стали                                                     1

2.         Ножницы для резки стали                                                                            1

3.         Верстак                                                                                                           1

4.         Шаблон для гнутья арматуры                                                                       1

5.         Щитки стальные для очистки арматуры от ржавчины                             2

6.         Кусачки                                                                                                           2

3.3. Спецодежда и спецобувь.

1.         Комбинезон хлопчатобумажный                                                                 3

2.         Рукавицы комбинированные двупалые                                                       3 пары

4. Технология и организация процесса

4.1. Процесс при заготовке арматуры и изготовлении арматурного каркаса для дорожных сигнальных (направляющих) столбиков включает следующие операции:

- вытягивание стали, доставленной в кругах (бухтах);

- сортировка;

- выпрямление;

- резка рычажными ножницами;

- очистка от ржавчины;

- гнутье стержней и хомутов вручную;

- распределение готовых арматурных стержней на верстаке;

- вязка каркасов с откладыванием их в сторону.

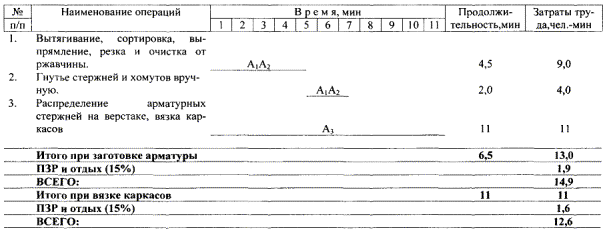

4.2. График трудового процесса

4.3. Схема организации рабочего места

1 - арматура в бухтах; 2 - лебедка для выпрямления стали; 3 - площадка с навесом; 4 - шаблон-установка для гнутья арматуры; 5 - верстак для сборки и вязки каркасов; 6 - склад готовой продукции.

5. Приемы труда
