ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР МОНТАЖ ЭЛЕКТРИЧЕСКИЙ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К
МОНТАЖУ ГОСТ 23590-79 ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Дата введения 01.07.80 Стандарт устанавливает требования к монтажу приборных частей электрических соединителей 2РМ. Термины, примененные в стандарте, соответствуют ГОСТ 21962 и ГОСТ 14312. 2. Монтаж соединителей 2РМ должен производиться в соответствии с требованиями настоящего стандарта, нормативной документации (НД), конструкторской и технологической документации, утвержденной в установленном порядке. 3. Монтаж однотипных соединителей в изделии должен быть идентичным. 4. Для обеспечения идентичности монтажа соединителей следует изготовлять контрольный образец монтажа, утвержденный в установленном порядке. Для опытных образцов изделий контрольные образцы монтажа не устанавливают. 5. Требования к монтажу приборных частей соединителей 2РМ, установленные настоящим стандартом, должны быть указаны в конструкторской документации. Пример: «Технические требования к электромонтажу приборных частей соединителей 2РМ по ГОСТ 23590». 6. Дополнительные требования к монтажу соединителей, не снижающие его качество, должны указываться в конструкторской и технологической документации. 7. Площадь сечения проводов, подводимых к контакт-деталям (далее - контакт) соединителей 2РМ, не должна превышать площади сечения, установленной в технических условиях на соединители конкретных типов, и соответствовать указанным в табл. 1. Таблица 1 Размеры в мм

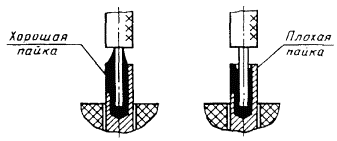

8. Если в одно отверстие контакта соединителя необходимо впаять несколько проводов меньшего сечения, то жилы всех проводов должны быть скручены вместе, а суммарный диаметр облуженных проводов должен быть меньше диаметра соответствующего отверстия в контакте соединителя. 9. Длина паяной части провода, входящего в отверстие крепежной части контакта, должна быть равна длине монтажной части внутренней полости контакта и соответствовать указанной в табл. 1 и на черт. 1. 10. При диаметре отверстия контакта свыше 2,0 мм, а также для проводов с полиэтиленовой изоляцией оголение провода от изоляции не должно быть более 3,0 мм. 11. При монтаже соединителей не допускается применять провода, у которых наружный диаметр по изоляции вместе с надеваемой на провод изоляционной трубкой больше, чем расстояние между осями контактов в соединителе. 12. Резервные контакты в соединителе необходимо запаять отрезками проводов одной из марок, которыми производится монтаж. Рекомендуемая длина проводов 40 - 100 мм. 13. Резервные контакты не следует запаивать в соединителях, заливаемых герметиком или работающих непродолжительное время (до 15 мин разового действия) при воздействии вибрации, соответствующей техническим условиям на соединители. 14. Концы резервных проводов следует заделать в общий жгут в соответствии с черт. 2 - 5. 1 - припой; 2 - жила; 3 - изоляционная трубка; 4 - провод; 5 - соединитель Черт. 1 1 - жгут; 2 - изоляционная лента; 3 - резервные провода Черт. 2
1 - жгут; 2 - нитяной бандаж; 3 - изоляционная трубка; 4 - провод Черт. 3

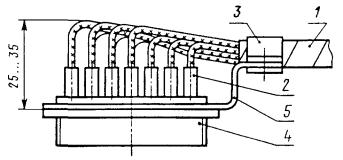

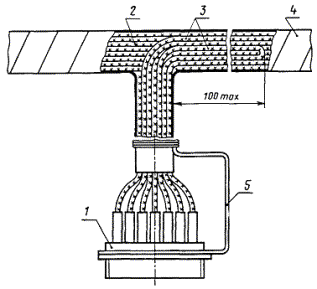

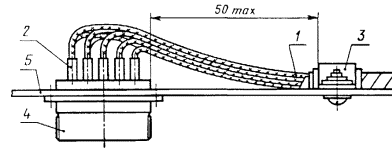

1 - провод; 2 - нитяной бандаж Черт. 4 1 - провод; 2 - изоляционная трубка Черт. 5 15. Провода, заделываемые в соединители, должны быть закреплены у корпуса соединителя с применением кронштейнов или на панели в соответствии с черт. 6. 16. Высота укладки проводов с полиэтиленовой и фторопластовой изоляцией не должна быть более 35 мм (черт. 7), с поливинилхлоридной изоляцией - не более 20 мм. (Измененная редакция, Изм. № 2). 17. Укладка проводов с поливинилхлоридной изоляцией площадью сечения не более 0,20 мм2 должна соответствовать черт. 8. 18. Рихтовка проводов после пайки не допускается. 1 - жгут; 2 - изоляционная трубка; 3 - скоба; 4 - соединитель; 5 - панель Черт. 6 1 - жгут; 2 - изоляционная трубка; 3 - скоба; 4 - соединитель; 5 - кронштейн Черт. 7 1 - жгут; 2 - изоляционная трубка; 3 - скоба; 4 - соединитель; 5 - кронштейн Черт. 8 19. Перемычки в соединителе, выполненные монтажным проводом, следует вводить петлей в жгут. Петли перемычек следует располагать ступенчато. Длина петли перемычки в этом случае не должна превышать 100 мм от крепления жгута у соединителя. Необходимость введения перемычек петлей в жгут определяет разработчик конструкторской документации. (Измененная редакция, Изм. № 2). 20. Перемычки выполняются в соответствии с черт. 9 только при заливке соединителей компаундом или герметиком. При этом петли должны быть минимального размера, позволяющего на контакты соединителя надеть изоляционные трубки. 1 - жгут; 2 - изоляционная трубка; 3 - скоба; 4 - соединитель; 5 - кронштейн; 6 - перемычка Черт. 9 21. При большом количестве перемычек в соединителе и малом количестве цепей (до 10 цепей) перемычки следует вводить ступенчато в ствол жгута в соответствии с черт. 10. Длина части перемычки в стволе жгута не должна превышать 100 мм. 1 - соединитель; 2 - цепи жгута; 3 - перемычки; 4 - жгут; 5 - кронштейн Черт. 10 22. Заливка или обволакивание монтажной части соединителя для защиты от пыли и влаги производится герметикой или компаундом в соответствии с черт. 11. 1 - первый слой герметика; 2 - второй слой герметика; 3 - изоляционная трубка Черт. 11 23. Провода при монтаже не должны иметь повреждений (поджогов, надрезов) и других дефектов, снижающих механическую и электрическую прочность. 24. Провода к контактам соединителей должны подходить свободно без натяжения, быть отрихтованы и иметь запас по длине на перепайку в соответствии с требованием п. 38. При заливке компаундом запас может отсутствовать. 25. Зачистку проводов от изоляции следует производить на глубину отверстия контакта в соответствии с табл. 2. Таблица 2 мм

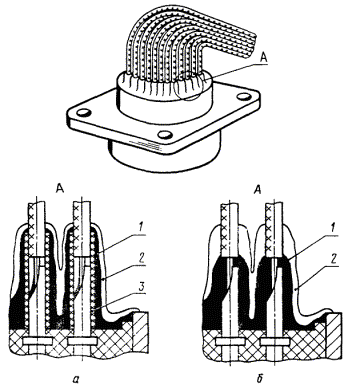

26. Жилы проводов следует скрутить в сторону повива, облудить и отрезать в размер. 27. Монтаж соединителей с плавающими контактами не допускается производить жесткими одно-проволочными проводами. 28. Монтаж, заливку и обволакивание соединителей с плавающими контактами следует производить с технологической ответной частью. 29. При заделке в соединители экранированных проводов, разделанных по ГОСТ 23585, не допускается, чтобы оплетка экранов этих проводов входила в изоляционные трубки, надеваемые на контакты соединителей. 30. Перед пайкой концы проводов жгута следует продеть в отверстие специального шаблона (имитатора контактного поля соединителя) для предупреждения перекрещивания проводов в зоне монтажа. 31. Перед пайкой в контакты соединителей на провода должны быть надеты изоляционные трубки диаметром, обеспечивающим плотную посадку их после пайки на контакте и (или) проводе (проводах). Если соединители подлежат заливке или обволакиванию, возможны два варианта монтажа: а) с трубками; б) без трубок - в соответствии с черт. 11. (Измененная редакция, Изм. № 2). 32. Длина изоляционных трубок, надеваемых на контакты соединителей, должна быть 10 - 12 мм. 33. Соединитель при монтаже следует установить в положение, исключающее затеки флюса внутрь соединителя, так, чтобы срезанная часть контактов была направлена в сторону электромонтажника. 34. В расчлененном состоянии контактная сторона соединителя должна быть закрыта технологической крышкой. 35. Пайку проводов к соединителю следует производить по рядам контактов, начиная с нижнего ряда в направлении слева направо. 36. При пайке жил проводов в соединители выбор мощности паяльника следует производить в соответствии с указаниями НД на соединители. 37. Время пайки жил проводов в контакты соединителей устанавливают в соответствии с указаниями НД на соединители. 36, 37. (Измененная редакция, Изм. № 2). Черт. 12 39. Паяная поверхность монтажных соединений должна быть блестящей или матовой без темных пятен, трещин, раковин, загрязнений, острых выпуклостей и посторонних включений. Припой должен заливать место соединения со всех сторон, заполняя щели и зазоры между жилами проводов и контактами, с незначительными наплывами припоя на наружной поверхности контакта (черт. 12). Количество припоя, необходимого для пайки, должно быть минимальным. Качество пайки в соединителях следует проверять после пайки каждого ряда контактов. (Измененная редакция, Изм. № 1). 40. При выполнении монтажа не должно нарушаться защитное покрытие деталей соединителя, а также покрытие деталей, на которых производится монтаж соединителей. 41. По окончании монтажа соединители должны быть очищены от остатков монтажных материалов и загрязнений. Требование не распространяется на монтаж с применением флюсов, допускающих не производить очистку. 42. Качество пайки соединителей проверяется при межоперационном контроле до надевания на контакты изоляционных трубок. 43. После монтажа и проверки качества пайки изоляционные трубки должны быть надвинуты на контакты до упора в изолятор соединителя. 44. Прозвонку соединителей следует производить с применением технологической ответной части. ИНФОРМАЦИОННЫЕ ДАННЫЕ1. РАЗРАБОТАН И ВНЕСЕН Минобщемашем СССР 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.04.79 № 1536 3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
4. ПЕРЕИЗДАНИЕ, февраль 1998 г., с Изменениями № 1, 2, утвержденными в декабре 1983 г. и марте 1990 г. |
|
