ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
НА ПРОИЗВОДСТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ

РАЗДЕЛ 01

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА ЗЕМЛЯНЫЕ РАБОТЫ

1.01.01.79

КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ ТЕХНОЛОГИЧЕСКИЙ
ПРОЦЕСС УСТРОЙСТВА КОТЛОВАНОВ ПРОМЫШЛЕННЫХ
ОБЪЕКТОВ ОБЪЕМОМ ДО 100,0 тыс. м3 В ЗИМНИХ УСЛОВИЯХ

РАЗРАБОТАНА

Институтом "Красноярский

ПромстройНИИпроект" Минуралсибстроя СССР

Главный инженер института     Б.П. Запятой

Начальник отдела                Л.Ф. Галимова

Главный инженер проекта       Е.В. Каминов

СОГЛАСОВАНО

Отделом механизации и технологии

строительства Госстроя СССР

Письмо от 14.12.1988 г. № 23-712

Срок ввода 1 февраля 1989 г.

МОСКВА - 1989

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта комплексно-механизированного технологического процесса выполнена для производства работ по устройству котлованов промышленных объектов объемом до 100,00 тыс. м3 в зимних условиях.

1.2. За основу карты приняты чертежи рабочего проекта цеха офсетных пластин с административно-бытовым корпусом (шифр 888), разработанного институтом ПромстройНИИпроект (г. Красноярск).

1.3. Глубина котлована и размеры в плане заданы исходя из габаритов фундаментов с учетом песчаной подготовки.

Объем котлована - 82000 м3.

Размеры котлована в плане - 207,50´72,00 м.

Глубина котлована - 5,0 м.

1.4. Характеристика местных условий

Строительство ведется в 5-й температурной зоне.

Согласно инженерно-геологическим изысканиям основанием для фундаментов служит суглинистый грунт с примесью супеси.

Максимальный уровень грунтовых вод соответствует относительной отметке, равной - 6,0 м.

Глубина промерзания - 1,0 м.

Расстояние транспортирования разработанного грунта в отвал - 1,5 км.

1.5. Работы ведутся в три смены во вторую треть зимы. Подготовку участка производят в теплое время года.

1.6. Варианты комплексов средств механизации приведены в табл. 1.

1.7. В качестве конечного измерителя принято 1000 м3 разработанного грунта.

1.8. Привязка ТТК к местным условиям строительства заключается в уточнении объемов работ, калькуляции затрат труда и заработной платы, графика производства работ.

Варианты комплексов средств механизации

Таблица 1

Технологическая операция

Состав средств механизации

Вариант I

Вариант II

Вариант III

Рыхление грунта

Рыхлитель ДП-26С

Рыхлитель ДП-26С

Рыхлитель ДП-26С

Разработка грунта

Экскаватор ЭО-5122 с оборудованием прямая лопата с ковшом вместимостью 1,6 м3

Скрепер ДЗ-13 на тягаче БелАЗ-531 с ковшом вместимостью 15 м3

Экскаватор ЭО-5123 ХЛ с оборудованием обратная лопата с ковшом вместимостью 1,6 м3

Работа трактора-толкача

-

Трактор-толкач Т-130.1.Г-1

-

Транспортирование грунта

Автомобиль-самосвал КрАЗ-256-61

Скрепер ДЗ-13

Автомобиль-самосвал КрАЗ 3-256-61

Зачистка дна котлована

Бульдозер ДЗ-110В

Бульдозер ДЗ-27С

Бульдозер ДЗ-27С

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

2.1. К началу работ необходимо иметь:

схему разбивки котлована с нанесением существующих подземных коммуникаций;

проект производства работ.

2.2. Участок разработки грунта подготавливают в теплое время года до начала промерзания грунта.

Предварительная подготовка включает:

срезку и перемещение растительного слоя грунта в отвал;

рыхление грунта на глубину 30 - 35 см для предохранения от промерзания с одновременным разравниванием грунта с помощью бороны, закрепленной на бульдозере-рыхлителе.

2.3. В зимнее время для предохранения грунта от промерзания рекомендуется накапливать снежный покров. Для снегозадержания устраивают валы из снега, располагая их перпендикулярно господствующему ветру.

2.4. Настоящий комплексно-механизированный процесс состоит из подготовительных и основных операций.

2.5. К подготовительным операциям относятся:

предварительная разбивки осей и контура котлована;

очистка площади котлована от снега;

устройство временного освещения;

окончательные разбивочные работы.

2.6. К основным операциям относятся:

предварительное рыхление верхнего мерзлого слоя грунта;

разработка котлована до проектных отметок;

транспортирование разработанного грунта за пределы строительной площадки;

зачистка дна котлована.

2.7. Разработка котлована производится комплексом машин, включающим бульдозерно-рыхлительный агрегат, экскаватор (скрепер), автомобили-самосвалы. Марки механизмов зависят от принятого к производству работ варианта комплекса средств механизации.

Количество экскаваторов (скреперов) определяют из условия увязки по производительности механизмов, участвующих в разработке котлована.

2.8. Рыхление грунта производят последовательно по захваткам. Размеры захваток соответствуют проходкам экскаватора (скрепера) при разработке грунта.

Рыхление осуществляется бульдозером-рыхлителем продольными проходками через 0,7 м с последующими поперечными проходками под углом 60° к предыдущим.

При разработке грунта экскаватором рыхление производится на глубину 0,7 м за два прохода бульдозера-рыхлителя. Последующие 0,3 м замерзшего слоя разрабатываются ковшом экскаватора без предварительного рыхления.

При разработке грунта скрепером производится послойное рыхление грунта на всю глубину котлована с предварительной разработкой и удалением каждого разрыхленного слоя.

2.9. Технология производства работ для первого варианта.

Рыхление верхнего слоя грунта производится бульдозером-рыхлителем ДЗ-116В (рыхлитель ДП-26С на базе трактора Т-130М.Г-1 с бульдозерным оборудованием ДЗ-110В).

Разработку грунта в котловане производят одновременно четыре экскаватора марки ЭО-5122 с оборудованием прямая лопата, двигаясь с интервалом, равным 25 м.

Оптимальное расстояние между двумя последовательными стоянками принимается равным разности между наибольшим и наименьшим радиусами резания на уровне стоянки экскаватора.

Транспортирование грунта за пределы строительной площадки производится автомобилями-самосвалами.

Зачистку дна котлована производят бульдозером ДЗ-110В.

Разработка грунта ведется с недобором грунта 0,15 м до проектной отметки дна котлована. Перебор грунта не допускается.

2.10. Технология производства работ для второго варианта.

Разработка грунта в котловане и его транспортирование в отвал производится скреперами ДЗ-13 в количестве 6 штук, обслуживаемыми трактором-толкачом ДЗ-120 на базе трактора Т-130.1.Г-1.

Разрабатывают грунт горизонтальными слоями по всей площади котлована, набирая тонкой прямой стружкой при прямолинейном движении скрепера последовательными проходками с небольшим уклоном в сторону набора. Длина проходки равна длине пути набора грунта скрепером.

Каждый слой предварительно разрыхляется бульдозером-рыхлителем ДЗ-94С.

2.11. Технология производства работ для третьего варианта.

Рыхление верхнего слоя грунта производят бульдозером-рыхлителем ДЗ-94С.

Для разработки грунта в котловане используется одновременно 5 экскаваторов марки ЭО-5123ХЛ с оборудованием обратная лопата. Разработка ведется с недобором грунта 0,2 м до проектной отметки.

Транспортирование грунта за пределы строительной площадки осуществляется автомобилями-самосвалами.

Зачистка дна котлована производится бульдозером ДЗ-27С.

2.12. При ведении работ требуется соблюдать требования СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты".

2.13. Схемы производства работ приведены на листах 5, 6, 7.

2.14. Калькуляции затрат труда и заработной платы на весь объем работ приведены в табл. 3, 4, 5.

Расчеты в калькуляциях выполнены для Свердловской области, находящейся в 5-й температурной зоне. При разработке котлована грунт принят II и IIм группы.

Коэффициенты к нормам времени и расценкам, применяемые при разработке немерзлых грунтов в зимнее время, не учтены.

При привязке типовой технологической карты к местным условиям необходимо пересчитать калькуляции. При этом учитываются усредненные коэффициенты на зимнее удорожание соответствующих видов работ в зависимости от месяца строительства и температурной зоны (ЕНиР, Общая часть, Приложение 3).

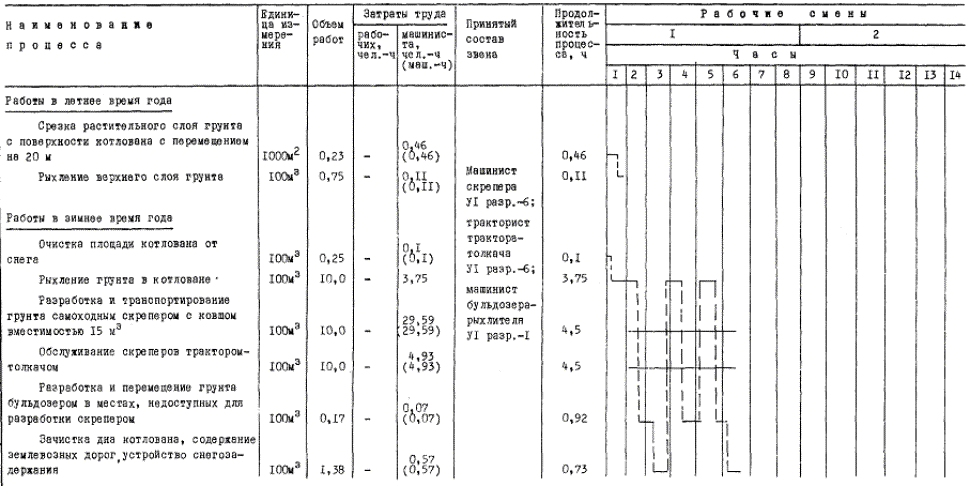

2.15. Графики производства работ на конечный измеритель - 1000 м3 разработанного грунта приведены в табл. 6, 7, 8.

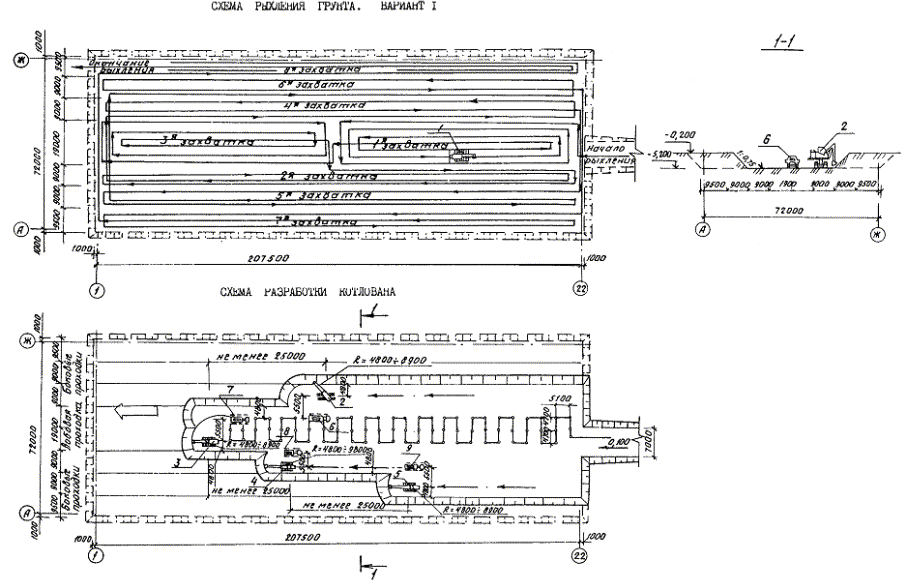

 общее направление работ;  направление движения экскаватора;  направление движения бульдозера-рыхлителя;  стоянки экскаватора при лобовой проходке

1 - бульдозер-рыхлитель; 2, 3, 4, 5 - экскаваторы марки ЭО-5122 с оборудованием прямая лопата; 6, 7, 8, 9 - автомобили-самосвалы КрАЗ-256-61

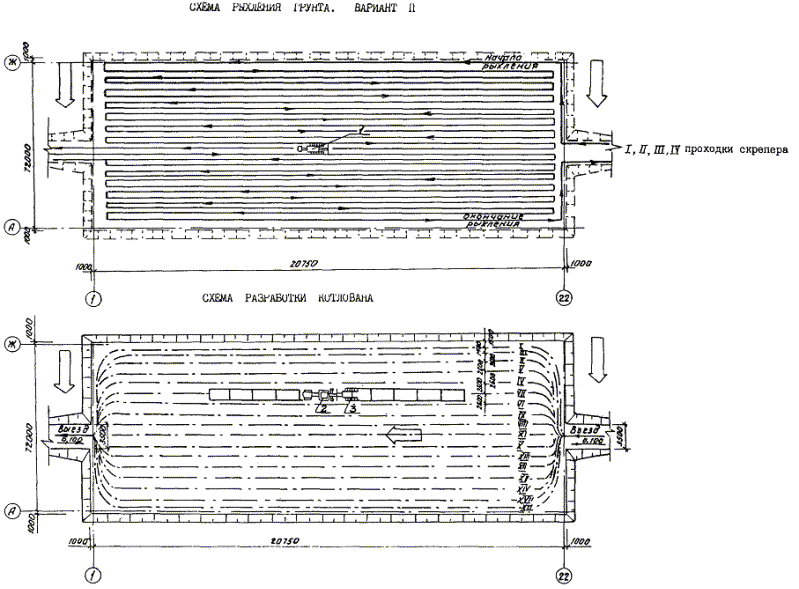

 общее направление работ;  направление движения бульдозера-рыхлителя;  ось движения скрепера;  очередность набора грунта пером;

1 - бульдозер-рыхлитель ДЗ-94С; 2 - самоходный скрепер ДЗ-3-13; 3 - трактор-толкач Т-130.1.Г-1

 общее направление работ;  направление движения экскаваторов и автомобилей-самосвалов;  направление движения бульдозера-рыхлителя  стоянки экскаватора при лобовой проходке

1 - бульдозер-рыхлитель ДЗ-94С; 2, 4, 5, 6 - экскаваторы ЭО-5123ХЛ с оборудованием обратная лопата; 7, 6, 10, 11 - автомобили-самосвалы КрАз-356-61


3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

3.1. Систематические контрольные наблюдения в процессе производства земляных работ ведут строительная организация и представители технического надзора заказчика.

В результате наблюдения устанавливают соответствие выполнения работ проектной документации и соблюдение требований технических условий.

3.2. При приемке выполненных земляных работ проверке подлежат: качество грунтов в основании, размеры котлована.

В зимнее время должен быть обеспечен повседневный контроль за качеством уплотнения, влажностью и составом грунта.

По результатам проверки составляется акт, в котором указывают геологические и гидрогеологические характеристики грунтов и их отклонения от принятых в проекте. К акту прилагаются результаты лабораторных определений характеристик грунтов основания.

3.3. Наименование процессов, подлежащих контролю, предметы контроля приведены в табл. 2.

Таблица 2

Наименование процессов, подлежащих контролю

Предмет контроля

Инструмент и способ контроля

Время контроля

Ответственный контролер

Технические критерии оценки качества

Подготовительные работы

Качество очистки территории

Визуальный

До разбивочных работ

Мастер

-

То же

Разбивочные работы: точность выноса осей и контура котлована

Стальная рулетка, теодолит

До разработки котлована

Геодезист

Отклонение границ нижнего контура и верхней бровки относительно осей не должны превышать в плане 5 см

Основные работы

Рыхление грунта, глубина разрыхляемого слоя, расстояние между бороздами

Металлический щуп, стальная рулетка

В процессе рыхления

Мастер

-

То же

Отметка дна котлована, размеры в плане, величина откосов

Нивелир, нивелирная рейка, теодолит

По окончании работ

Геодезист, мастер, представитель заказчика

Отклонение отметок дна котлована ±5 см. Увеличение крутизны откосов не допускается


4. КАЛЬКУЛЯЦИИ ЗАТРАТ ТРУДА, МАШИННОГО ВРЕМЕНИ, ЗАРАБОТНОЙ ПЛАТЫ

4.1. ВАРИАНТ I

Таблица 3

Наименование процесса

Единица измерения

Объем работ

Обоснование (ЕНиР и др. нормы)

Норма времени

Расценка, руб.-коп.

Затраты труда

Заработная плата, руб.-коп.

Время пребывания машины на объекте, маш.-ч

Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.



рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста



Срезка растительного слоя грунта с поверхности котлована

1000 м2

19,4

§Е2-1-5, № 3а

-

0,66

(0,66)

-

0-70

-

12,80

(12,80)

-

13-58

12,8

13-58



Перемещение растительного слоя на расстояние 20 м

100 м3

38 8

§Е2-1-22, т. 2, № 5а + 5г

-

0,67

(0,67)

-

0-68,9

-

25,22

(25,22)

-

26-73

25,22

26-73



Рыхление грунта на поверхности котлована для предохранения от промерзания на глубину 0,35 м

100 м3

61,7

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

9,25

(9,25)

-

9-81

9,25

9-81



Очистка площади котлована от снега за два прохода бульдозера

1000 м2

21,1

Применит. §Е2-1-35, № 4а, к = 2

-

0,4

(0,4)

-

0-42,4

-

8,44

(8,44)

-

8-94

8,44

8-94



Рыхление мерзлого грунта на поверхности котлована на глубину 0,7 м за два прохода бульдозера-рыхлителя

100 м3

123,4

§Е2-1-2, т. 2, № 1б

-

1,2

(1,2)

-

1-27

-

148,08

(148,08)

-

156-71

148,08

156-71



Разработка грунта в котловане экскаватором прямая лопата с ковшом вместимостью 1,6 м3





























грунт IIм группы

100 м3

176,3

§Е2-1-8, т. 7, № 3в

-

1,8

(0,9)

-

1-84

-

317,34

(158,67)

-

324-39

143,67

324-39



грунт II группы

100 м3

644,0

§Е2-1-8, т. 7, № 3б

-

1,5

(0,75)

-

1-53

-

966,0

(483,0)

-

985-32

446,33

985-32



Разгрузка и погрузка автомобиля-самосвала грузоподъемностью 12 т

т

155857,0

ЕН от 13.03.87 № 153/6-142

-

0,0125

(0,0125)

-

0-01,06

-

1948,21

(1948,21)

-

1652-08

1948,21

1652-08



Транспортирование грунта автомобилями-самосвалами грузоподъемностью 12 т на расстояние 1,5 км

т×км

?33785,0

ЕН от 13.03.87 № 153/6-142

-

0,0045

(0,0045)

-

0-00,38

-

1052,03

(1052,03)

-

888,38

1004,87

1192-30



Зачистка дна котлована бульдозером за два прохода

1000 м2

15,35

Применит. §Е2-1-36, № 4а, к = 2

-

0,54

(0,54)

-

0-57,2

-

8,28

(8,28)

-

8-78

8,28

8-78



Очистка землевозных дорог от снега бульдозером за два прохода, устройство снегозадержания

1000 м2

98,0

Применит. §Е2-1-35, № 4а, к = 2

-

0,40

(0,40)

-

0-42,4

-

39,20

(39,20)

-

41-50

73,73

77-41



Итого:





























На объем работ

100 м3

820,3













4534,85

(3893,18)



4116-22

3828,88

4456-05



На конечный измеритель (1000 м3 грунта)

1000 м3

1,0













55,28

(47,46)



50-17

46,67

54-32



4.2. ВАРИАНТ II

Таблица 4

Наименование процесса

Единица измерения

Объем работ

Обоснование (ЕНиР и др. нормы)

Норма времени

Расценка, руб.-коп.

Затраты труда

Заработная плата, руб.-коп.

Время пребывания машины на объекте, маш.-ч

Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.



рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста



Срезка растительного слоя с поверхности котлована

1000 м2

19,4

§Е2-1-5, № 3а

-

0,66

(0,66)

-

0-70

-

12,80

(12,80)

-

13-58

12,80

13-58



Перемещение растительного слоя на расстояние 20 м

100 м3

38,8

§Е2-1-22, т. 2, № 5а + 5г

-

0,65

(0,65)

-

0-68,9

-

25,22

(25,22)

-

26-73

25,22

26-73



Рыхление грунта на поверхности котлована для предохранения от промерзания на глубину 0,35 м

100 м3

61,7

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

9,25

(9,25)

-

9-81

9,25

9-81



Очистка площади котлована от снега за два прохода бульдозера

1000 м2

21,1

Применит. §Е2-1-35, № 4а, к = 2

-

0,4

(0,4)

-

0-42,4

-

8,44

(8,44)

-

8-94

8,44

8-94



Рыхления грунта для возможности разработки скрепером







-



-



-



-









грунт IIм группы

100 м3

176,3

§Е2-1-2, т. 2, № 1б

-

1,20

(1,20)

-

1-27

-

211,56

(211,56)

-

233-90

211,56

223-90



грунт II группы

100 м3

644,0

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

96,60

(96,60)

-

102-39

96,60

102-39



Разработка грунта в котловане и транспортирование его на расстояние 1,5 км самоходным скрепером с ковшом вместимостью 15 м3





























грунт IIм группы

100 м3

176,30

§Е2-1-21, т. 1, № 1з + 3з

-

2,96

(2,96)

-

3-57,4

-

521,84

(521,84)

-

630-09

521,84

630-09



грунт II группы

100 м3

644,0

§Е2-1-21, т. 1, № 1з + 3з

-

2,96

(2,96)

-

3-57,4

-

1906,24

(1906,24)

-

2301-65

1692,97

2301-65



Обслуживание скреперов трактором-толкачом

100 м3

820,3

§Е2-1-21, Примеч. 1

-

0,49

(0,49)

-

0-59,5

-

404,68

(404,68)

-

488-07

369,13

488-07



Разработка и перемещение грунта на расстояние до 10 м в местах, недоступных для разработки скрепером







-



-



-



-









мерзлого разрыхленного

100 м3

2,8

§Е2-1-23, № 1б

-

0,48

(0,48)

-

0-58,1

-

1,34

(1,34)

-

1-62,6

1,34

1-62,6



немерзлого

100 м3

11,2

§Е2-1-22, т. 2, № 5б

-

0,41

(0,41)

-

0-43,5

-

4,6

(4,6)

-

4-87

74,12

77-82



Зачистка дна котлована бульдозером за два прохода

1000 м2

15,35

Применит. §Е2-1-36, № 4а , к = 2

-

0,54

(0,54)

-

0-57,2

-

8,28

(8,28)

-

8-78

8,28

8-78



Очистка землевозных дорог от снега бульдозером за два прохода, устройство снегозадержания

1000 м2

98,0

Применит. §Е2-1-35, № 4а , к = 2

-

0,4

(0,4)

-

0-42,4

-

39,20

(39,20)

-

41-50

51,60

54-18



Итого:





























На объем работ

100 м3

820,3













3250,35

(3250,35)

-

3861-53

3082,67

3947-56



На конечный измеритель (1000 м3 грунта)

1000 м3

1,0













39,62

(39,62)

-

47-07

37,58

48-12



4.3. ВАРИАНТ III

Таблица 5

Наименование процесса

Единица измерения

Объем работ

Обоснование (ЕНиР и др. нормы)

Норма времени

Расценка, руб.-коп.

Затраты труда

Заработная плата, руб.-коп.

Время пребывания машины на объекте, маш.-ч

Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.



рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста



Срезка растительного слоя с поверхности котлована

1000 м2

19,4

§Е2-1-5, № 3а

-

0,66

(0,66)

-

0-70

-

12,80

(12,80)

-

13-58

12,80

13-58



Перемещение растительного слоя на расстояние 20 м

100 м3

38,8

§Е2-1-22, т. 2, № 5а + 5г

-

0,65

(0,65)

-

0-68,9

-

25,22

(25,22)

-

26-73

25,22

26-73



Рыхление грунта на поверхности котлована для предохранения от промерзания на глубину 0,35 м

100 м3

61,7

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

9,25

(9,25)

-

9-81

9,25

9-81



Очистка площади котлована от снега за два прохода бульдозера

1000 м2

21,1

Применит. §Е2-1-35, № 4а, к = 2

-

0,4

(0,4)

-

0-42,4

-

8,44

(8,44)

-

8-94

8,44

8-94



Рыхление мерзлого грунта на поверхности котлована на глубину 0,7 м за два прохода бульдозера-рыхлителя

1000 м3

123,4

§Е2-1-2, т. 2, № 1б

-

1,2

(1,2)

-

1-27

-

148,08

(148,08)

-

156-71

148,08

156-71



Разработка грунта в котловане экскаватором обратная лопата с ковшом вместимостью 1,6 м3





























грунт IIм группы

100 м3

176,3

§Е2-1-11, т. 7, № 7в

-

2,8

(1,4)

-

2-86

-

493,64

(246,82)

-

504-21

429,64

504-21



грунт II группы

100 м3

644,0

§Е2-1-1, т. 7, № 7б

-

2,2

(1,1)

-

2-24

-

1416,80

(708,40)

-

1442-56

390,66

1442-56



Разгрузка и погрузка автомобиля-самосвала грузоподъемностью 12 т

т

155857,0

ЕН от 13.03.87 № 153/6-142

-

0,0125

(0,0125)

-

0-01,06

-

1948,21

(1948,21)

-

1652-06

1948,21

1652-08



Транспортирование грунта автомобилями-самосвалами грузоподъемностью 12 т не расстояние 1,5 км

т×км

233785,0

ЕН от 13.03.87 № 153/6-142

-

0,0045

(0,0045)

-

0-003,8

-

1052,03

(1052,03)

-

888-38

1004,87

888-38



Зачистка дна котлована бульдозером за два прохода

1000 м2

15,35

Применит. §Е2-1-36, № 4а, к = 2

-

0,54

(0,54)

-

0-57,2

-

8,28

(8,28)

-

8-78

8,28

8-78



Очистка землевозных дорог от снега бульдозером за два прохода, устройство снегозадержания

1000 м2

98,0

Применит. §Е2-1-35, № 4а, к = 2

-

0,4

(0,4)

-

0-42,2

-

39,20

(39,20)

-

41-50

81,95

86-04



Итого:





























На объем работ

100 м3

820,3













5161,95

(4206,73)



4753-28

4067,40

4797-32



На конечный измеритель (1000 м3 грунта)

1000 м3

1,0













62,92

(51,28)

-

57-94

49,58

58-48



5. ГРАФИКИ ПРОИЗВОДСТВА РАБОТ НА 1000 м3 ГРУНТА

5.1. ВАРИАНТ I

Таблица 6

5.2. ВАРИАНТ II

Таблица 7

5.3. ВАРИАНТ III

Таблица 8


6. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

6.1. Формирование комплекса машин и механизмов производят в соответствии с указаниями "Методических рекомендаций по построению комплексно-механизированных процессов производства земляных работ" (ЦНИИОМТП Госстроя СССР, Москва, 1982 г.).

6.2. Потребность в машинах, механизмах, инструменте приведена в табл. 9.

Таблица 9

Наименование

Марка, техническая характеристика

Количество по вариантам

Назначение

I

II

III

Экскаватор

ЭО-5122 с оборудованием прямая лопата с ковшом вместимостью 1,6 м3

4





Разработка грунта

Экскаватор

ЭО-5123ХЛ с оборудованием обратная лопата с ковшом вместимостью 1,6 м3





5

То же

Самоходный скрепер

ДЗ-13 с ковшом вместимостью 15 м3

Базовая машина-тягач БелАЗ-531



6



Разработка и транспортирование грунта

Трактор-толкач

ДЗ-120 на базе трактора Т-130.1.Г-1

-

1

-

Подталкивание грунта для лучшего заполнения ковша

Бульдозер-рыхлитель

ДЗ-94С (бульдозер ДЗ-27С с рыхлителем ДП-26С на базе гусеничного трактора Т-130.1.Г-1)

-

1

1

Зачистка дна котлована, рыхление грунта

Бульдозер-рыхлитель

ДЗ-116В (бульдозер ДЗ-110В с рыхлителем ДП-26С на базе гусеничного трактора Т-130М.Г-1)

1

-

-

То же

Автомобиль-самосвал

КрАЗ-256-Б1 грузоподъемностью 12 т

4

-

4

Транспортирование грунта

Теодолит

ГОСТ 10529-86

1

1

1

Геодезические работы

Нивелир

НВ.1 ГОСТ 10528-76

1

1

1

То же

Нивелирная рейка

ГОСТ 11158-83

1

1

1

-"-

Рулетка стальная

РС-20

ГОСТ 7502-80

1

1

1

-"-

6.3. Потребность в эксплуатационных материалах на 1000 м3 грунта приведена в табл. 10.

Таблица 10

Наименование топливо-смазочного материала

Наименование механизма

Марка механизма

Норма на 1 ч работы машины, кг

Количество по вариантам

I

II

III

Дизельное топливо

Экскаватор

ЭО-5122, ЭО-5123

12,5

1849

770

1890

Скрепер

ДЗ-13

24,5

Трактор-толкач

Т-130

11

Бульдозер

ДЗ-27С

10,1

Бульдозер

ДЗ-110В

8,8

Автомобиль-самосвал на 100 км пробега

КрАЗ-256-61

48 л

Моторное масло

Экскаватор

ЭО-5122, ЭО-5123

0,62

93

38

95

Скрепер

ДЗ-13

1,2

Трактор

Т-130

0,55

Бульдозер

ДЗ-27С

0,5

Бульдозер

ДЗ-110В

0,44

Автомобиль-самосвал на 100 км пробега

КрАЗ-256-61

2,4

Трансмиссионное масло

Экскаватор

ЭО-5122, ЭО-5123

0,12

18

8

19

Скрепер

ДЗ-13

0,25

Трактор

Т-130

0,1

Бульдозер

ДЗ-27С

0,1

Бульдозер

ДЗ-110В

0,09

Автомобиль-самосвал на 100 км пробега

КрАЗ-256-61

0,47

Пластичная смазка

Экскаватор

ЭО-5122, ЭО-5123

0,18

27

12

33

Скрепер

ДЗ-13

0,38

Трактор

Т-130

0,15

Бульдозер

ДЗ-27С

0,15

Бульдозер

ДЗ-110В

0,13

Автомобиль-самосвал на 100 км пробега

КрАЗ-256-61

0,7

Бензин

Экскаватор

ЭО-5122, ЭО-5123

0,56

82

34,5

84

Трактор

Т-130

0,45

Скрепер

ДЗ-13

1,1

Бульдозер

ДЗ-27С

0,46

Бульдозер

ДЗ-110В

0,39

Автомобиль-самосвал на 100 км пробега

КрАЗ-256-61

2,11

7. ТЕХНИКА БЕЗОПАСНОСТИ

7.1. При производстве работ следует соблюдать требования СНиП III-4-80 "Техника безопасности в строительстве".

7.2. Разрешается работать только на исправных машинах.

Машины с топливными баками и обогревающими устройствами, в том числе для обогрева кабины машиниста, должны быть снабжены огнетушителями.

Категорически запрещается разогревать двигатель зимой огнем. Для разогрева его следует залить в радиатор горячую воду, а в картер - подогретое масло.

Заправлять бак машины топливом разрешается только при остановленном двигателе.

7.3. Во время работы экскаватора запрещается изменять вылет стрелы и регулировать тормоза при заполненном ковше.

7.4. Во избежание повреждения рабочего оборудования платформу экскаватора с наполненным ковшом можно поворачивать только после выхода ковша из забоя.

7.5. Перед кратковременной остановкой или по окончании работ стрелу экскаватора следует расположить вдоль оси, а ковш опустить на землю.

При совместной работе экскаватора и бульдозера последний не должен находиться в радиусе действия стрелы экскаватора.

7.6. Находиться под поднятым отвалом бульдозера, удерживаемым только стальным канатом или гидравлическим приводом, запрещается.

В случае необходимости осмотра и выполнения работ под поднятым отвалом в поднятом положении отвал поддерживают специальными упорами или устанавливают его на клеть из брусьев.

7.7. Во время движения скрепера запрещается:

устранять неисправности машины;

регулировать и смазывать ее;

входить на машину.

После работы машина должна быть поставлена на тормоза. Оставлять незаторможенной машину на уклоне или косогоре запрещается.

7.8. Крутизну откосов котлована в сезонно-мерзлых грунтах следует назначать такой же, как для талых грунтов.

8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 1000 м3 ГРУНТА

Наименование

Единица измерения

Количество по вариантам

1

2

3

Затраты машинного времени

маш.-ч

46,67

37,58

49,58

в том числе в зимний период

маш.-ч

46,10

37,00

49,00

Заработная плата

руб.-коп.

54-32

49-10

59-47

в том числе в зимний период

руб.-коп.

53-71

48-49

58-85

Продолжительность работ

смена

0,42

0,75

0,44

в том числе в зимний период

смена

0,35

0,68

0,37

Выработка на одного рабочего в смену

м3

171,3

212,8

161,3

Условные затраты на механизацию

руб.-коп.

548-87

355-95

566-87

в том числе в зимний период

руб.-коп.

545-63

352-72

563-64

в том числе на транспортирование грунта автомобилями-самосвалами

руб.-коп.

484-50

-

484-50

Прямые затраты

руб.-коп.

603-33

405-05

626-34

в том числе в зимний период

руб.-коп.

599-34

401-21

622-49

Приведенные затраты

руб.-коп.

624-93

547-10

661-06

в том числе в зимний период

руб.-коп.

620-50

542-46

656-62

Эффективность комплексно-механизированного технологического процесса

руб.-коп.

-

+ 77-83

- 36-13

Примечание. Технико-экономические показатели рассчитаны на законченный результат комплексно-механизированного технологического процесса - 1000 м3 грунта, разработанного в котловане.

СОДЕРЖАНИЕ






Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
