ОСТ 24.125.166-01
СТАНДАРТ ОТРАСЛИ
БЛОКИ ПРУЖИННЫЕ ДЛЯ ОПОР
ТРУБОПРОВОДОВ ТЭС И АЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
Предисловие
1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И. И. Ползунова» (ОАО «НПО ЦКТИ») и открытым акционерным обществом «Белгородский завод энергетического машиностроения» (ОАО «Белэнергомаш»)
ИСПОЛНИТЕЛИ: от ОАО «Белэнергомаш» ЗАВГОРОДНИЙ Ю.В., СЕРГЕЕВ О.А., РОГОВ В.А.; от ОАО «НПО ЦКТИ» ПЕТРЕНЯ Ю.К., д-р физ.-мат. наук; СУДАКОВ А.В., д-р техн. наук; ДАНЮШЕВСКИЙ И.А., канд. техн. наук; ИВАНОВ Б.Н., канд. техн. наук; ТАБАКМАН М.Л.; ГЕОРГИЕВСКИЙ Н.В.
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Департаментом промышленной и инновационной политики в машиностроении Министерства промышленности, науки и технологий Российской Федерации письмом № 10-1984 от 31.10.2001 г.
3 ВЗАМЕН ОСТ 108.275.69-80
СТАНДАРТ ОТРАСЛИ
|
БЛОКИ ПРУЖИННЫЕ ДЛЯ ОПОР ТРУБОПРОВОДОВ ТЭС И АЭС Конструкция и размеры |
Дата введения 2002-01-01
1 Область применения
Настоящий стандарт распространяется на блоки пружинные для пружинных катковых опор трубопроводов ТЭС и АЭС и устанавливает их конструкцию и размеры.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 1050-88 Прокат сортовой калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры
ГОСТ 9467-75 Электроды покрытые металлические для ручной дуговой сварки конструкционных теплоустойчивых сталей. Типы
ГОСТ 14637-89 Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия
ОСТ 24.125.107-01 Тяги резьбовые. Конструкция и размеры
ОСТ 24.125.109-01 Пружины винтовые цилиндрические. Конструкция и размеры
ОСТ 24.125.170-01 Детали и сборочные единицы опор, подвесок, стяжек для линзовых компенсаторов и приводов дистанционного управления арматурой трубопроводов ТЭС и АЭС. Общие технические условия
ТУ 14-3Р-55-2001 Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия.
3 Конструкция и размеры

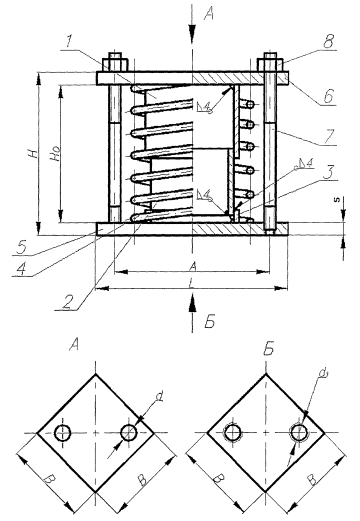

3.1 Конструкция, основные размеры и материал деталей пружинных блоков при рабочих деформациях должны соответствовать указанным на рисунке 1 и в таблицах 1 - 2.
3.2 Сварку производить электродами типа Э46А ГОСТ 9467.
3.3 Маркировка и остальные технические требования по ОСТ 24.125.170.
3.4 Пример условного обозначения пружинного блока исполнения 01:
БЛОК ПРУЖИННЫЙ 01 ОСТ 24.125.166
|
3.5 Пример маркировки: 01 ОСТ 24.125.166 |
|
1 - кольцо; 2 - направляющая труба; 3 - кольцо; 4 - пружина; 5 - основание; 6 - основание; 7 - резьбовая тяга; 8 - гайка
Таблица 1
Основные размеры пружинных блоков для опор
|
Исполнение |
Сила пружины при рабочей деформации Р2, кН |
Высота пружины в свободном состоянии Но |
Рабочая деформация, l |
А |
В |
d |
d1 |
H |
L |
s |
Масса, кг |
|
01 |
11,67 |
346 |
140 |
190 |
170 |
18 |
М16 |
386 |
240 |
20 |
25,79 |
|
02 |
19,66 |
414 |
454 |
33,91 |
|||||||
|
03 |
32,60 |
507 |
294 |
255 |
26 |
М24 |
557 |
360 |
25 |
79,21 |
|
|
04 |
40,00 |
528 |
578 |
85,05 |
|||||||
|
05 |
48,60 |
549 |
599 |
91,09 |
|||||||
|
06 |
58,45 |
508 |
558 |
101,82 |
|||||||
|
07 |
11,67 |
188 |
70 |
190 |
170 |
18 |
М16 |
228 |
240 |
20 |
18,90 |
|
08 |
19,66 |
226 |
266 |
23,54 |
|||||||
|
09 |
32,60 |
277 |
294 |
255 |
26 |
М24 |
327 |
360 |
25 |
57,65 |
|
|
10 |
40,00 |
289 |
339 |
61,05 |
|||||||
|
11 |
48,60 |
304 |
354 |
64,70 |
|||||||
|
12 |
58,45 |
284 |
334 |
72,46 |
Таблица 2
Спецификация пружинных блоков
Разметы в миллиметрах
|
Исполнение |
Кольцо, поз. 1, 1 шт. |
Труба направляющая, поз. 2, 1 шт. |
Кольцо, поз. 3, 1 шт. |
Пружина, поз. 4, 1 шт. |
Основание, поз. 7, 2 шт. |
Тяга резьбовая, поз. 7, 2 шт. ОСТ 24.125.107 |
Гайка по ГОСТ 5915, поз. 8, 2 шт. |
|||||||||||||||
|
Da × s |
Высота |
Марка стали по ТУ 14-3P-55 |
Масса, кг |
Da × s |
Высота |
Марка стали по ТУ 14-3Р-55 |
Масса, кг |
Da × s |
Высота |
Марка стали по ТУ 14-3Р-55 |
Масса, кг |
Исполнение по ОСТ 24.125.109 |
Масса, кг |
Марка стали по ГОСТ 14637 |
Масса 1 шт., кг |
d1 |
Марка стали по ГОСТ 1050 |
Масса 1 шт., кг |
d1 |
Масса, кг |
||
|
1 шт. |
Общая |
|||||||||||||||||||||
|
01 |
108×8 |
170 |
Сталь 20 |
3,43 |
89×4 |
180 |
Сталь 20 |
1,54 |
108×8 |
15 |
Сталь 20 |
0,30 |
05 |
10,4 |
Ст3сп5 |
4,4 |
М16 |
Сталь 20 |
0,63 |
М16 |
0,033 |
0,066 |
|
02 |
200 |
4,04 |
210 |
1,80 |
40 |
0,81 |
07 |
16,9 |
0,74 |
|||||||||||||
|
03 |
133×11 |
Сталь 12Х1МФ |
7,07 |
108×4,5 |
300 |
3,53 |
133×11 |
50 |
Сталь 12Х1МФ |
1,77 |
09 |
37,2 |
12,6 |
М24 |
2,06 |
М24 |
0,107 |
0,214 |
||||
|
04 |
320 |
3,76 |
10 |
42,6 |
2,13 |
|||||||||||||||||
|
05 |
340 |
4,00 |
11 |
48,3 |
2,20 |
|||||||||||||||||
|
06 |
159×9 |
Сталь 20 |
7,12 |
133×5 |
300 |
5,08 |
159×13 |
Сталь 20 |
2,50 |
12 |
57,5 |
2,34 |
||||||||||
|
07 |
108×8 |
85 |
1,71 |
89×4 |
100 |
0,86 |
108×8 |
20 |
0,40 |
25 |
6,2 |
4,4 |
М16 |
0,40 |
М16 |
0,033 |
0,066 |
|||||
|
08 |
100 |
2,02 |
115 |
0,99 |
40 |
0,81 |
27 |
9,9 |
0,46 |
|||||||||||||
|
09 |
133×11 |
115 |
Сталь 12Х1МФ |
4,06 |
108×4,5 |
140 |
1,65 |
133×11 |
50 |
Сталь 12Х1МФ |
1,77 |
29 |
22,0 |
12,6 |
М24 |
1,28 |
М24 |
0,107 |
0,214 |
|||
|
10 |
120 |
4,24 |
155 |
1,82 |
30 |
25,2 |
||||||||||||||||
|
11 |
170 |
2,00 |
31 |
28,5 |
1,35 |
|||||||||||||||||
|
12 |
159×9 |
Сталь 20 |
4,28 |
133×5 |
150 |
2,54 |
159×13 |
Сталь 20 |
2,50 |
32 |
35,1 |
1,28 |
||||||||||
Ключевые слова: блоки пружинные, опоры трубопроводов, конструкция, размеры, маркировка.
