ОСТ 24.125.154-01

СТАНДАРТ ОТРАСЛИ

ОПОРЫ СКОЛЬЗЯЩИЕ
ТРУБОПРОВОДОВ ТЭС И АЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

Предисловие

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И. И. Ползунова» (ОАО «НПО ЦКТИ») и открытым акционерным обществом «Белгородский завод энергетического машиностроения» (ОАО «Белэнергомаш»)

ИСПОЛНИТЕЛИ: от ОАО «Белэнергомаш» ЗАВГОРОДНИЙ Ю.В., СЕРГЕЕВ О.А., РОГОВ В.А.; от ОАО «НПО ЦКТИ» ПЕТРЕНЯ Ю.К., д-р физ.-мат. наук; СУДАКОВ А.В., д-р техн. наук; ДАНЮШЕВСКИЙ И.А., канд. техн. наук; ИВАНОВ Б.Н., канд. техн. наук; ТАБАКМАН М.Л.; ГЕОРГИЕВСКИЙ Н.

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Департаментом промышленной и инновационной политики в машиностроении Министерства промышленности, науки и технологий Российской Федерации письмом № 10-1984 от 31.10.2001 г.

3 ВЗАМЕН ОСТ 108.275.29-80, ОСТ 108.275.30-80, ОСТ 108.275.31-80, ОСТ 108.275.32-80. ОСТ 108.275.37-80, ОСТ 108.275.38-80

СТАНДАРТ ОТРАСЛИ

ОПОРЫ СКОЛЬЗЯЩИЕ ТРУБОПРОВОДОВ ТЭС И АЭС

Конструкция и размеры

Дата введения 2002-01-01

1 Область применения

Настоящий стандарт распространяется на опоры скользящие трубопроводов ТЭС и АЭС:

- из хромомолибденованадиевых сталей наружным диаметром от 57 до 920 мм с температурой среды t 560 °С;

- из углеродистой и кремнемарганцовистых сталей наружным диаметром от 57 до 820 мм с температурой среды t 440 °С;

- из сталей аустенитного класса наружным диаметром от 57 до 325 мм с температурой среды t 440 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1050-88 Прокат сортовой калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 5520-79 Сталь листовая углеродистая низколегированная и легированная для котлов и сосудов, работающих под давлением. Технические условия

ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры

ГОСТ 5916-70 Гайки шестигранные низкие класса точности В. Конструкция и размеры

ГОСТ 9066-75 Шпильки для фланцевых соединений с температурой среды от 0 до 650 °С. Типы и основные размеры

ГОСТ 11371-78 Шайбы. Технические условия

ГОСТ 14637-89 Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия

ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия

ГОСТ 20072-74 Сталь теплоустойчивая. Технические условия

ОСТ 24.125.115-01 Подвески трубопроводов ТЭС и АЭС. Прокладки. Конструкция и размеры

ОСТ 24.125.120-01 Подвески трубопроводов ТЭС и АЭС. Полухомуты для хомутовых опор. Конструкция и размеры

ОСТ 24.125.152-01 Корпуса неподвижных опор трубопроводов ТЭС и АЭС. Конструкция и размеры

ОСТ 24.125.155-01 Корпуса скользящих опор трубопроводов ТЭС и АЭС. Конструкция и размеры

ОСТ 24.125.170-01 Детали и сборочные единицы опор, подвесок, стяжек для линзовых компенсаторов и приводов дистанционного управления арматурой трубопроводов ТЭС и АЭС. Общие технические условия

3 Конструкция и размеры

3.1 Конструкция и основные размеры опор должны соответствовать указанным на рисунках 1 - 5 и в таблицах 1 - 6.

3.2 Маркировка и остальные технические требования по ОСТ 24.125.170.

3.3 Пример условного обозначения скользящей опоры исполнения 05:

ОПОРА 05 ОСТ 24.125.154

3.4 Пример маркировки: 05 ОСТ 24.125.154

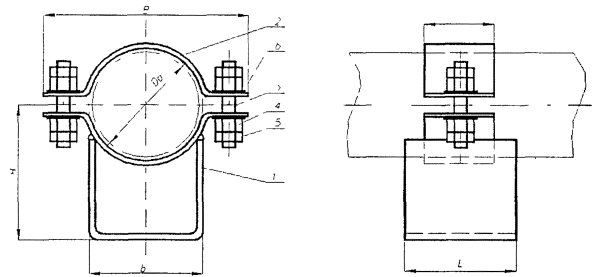

1 - корпус, 2 - полухомут, 3 - шпилька, 4, 5 - гайка, 6 - шайба

Рисунок 1.

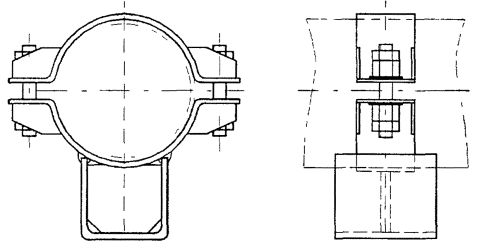

См. рисунок 1

Рисунок 2.

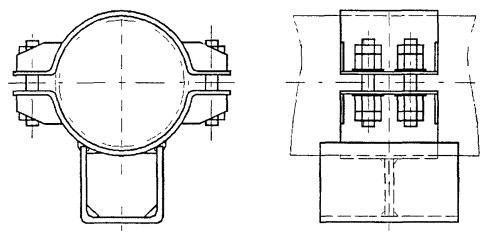

См. рисунок 1

Рисунок 3.

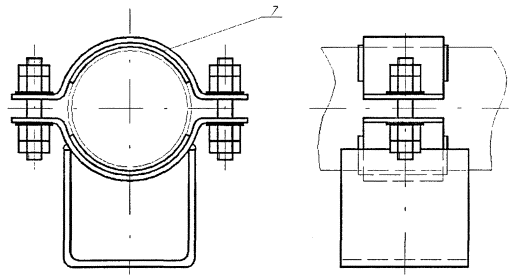

7 - прокладка

Остальное - см. рисунок 1

Рисунок 4.

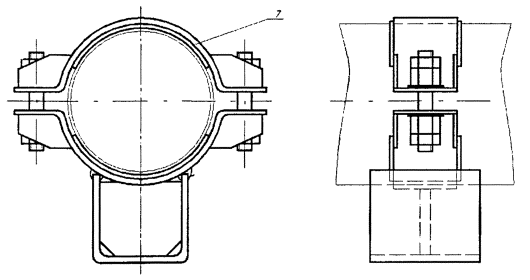

7 - прокладка

Остальное - см. рисунок 1

Рисунок 5.

Таблица 1

Основные размеры скользящих опор трубопроводов из хромомолибденованадиевых сталей

Размеры в миллиметрах

Исполнение

Наружный диаметр трубопровода Da

Рисунок

B

b

L

l

H

Масса, кг

01

57

1

140

60

80

60

135

1,99

02

76

160

146

2,13

03

108

200

100

90

180

2,97

04

133

240

198

3,23

05

159

270

213

3,43

06

194

330

150

110

261

6,62

07

219

355

277

6,88

08

245

2

390

200

120

80

290

11,41

09

273

430

310

11,75

10

325

490

280

140

100

345

16,20

11

377

560

360

360

25,98

12

426

610

120

404

29,46

13

465

3

660

200

160

433

38,46

14

530

740

480

430

44,64

15

630

850

540

180

500

68,04

16

720

950

620

542

76,24

17

920

1150

686

86,32

Таблица 2

Основные размеры скользящих опор трубопроводов из углеродистой и кремнемарганцовистых сталей

Размеры в миллиметрах

Исполнение

Наружный диаметр трубопровода Da

Рисунок

B

b

L

l

H

Масса, кг

18

57

1

140

60

80

50

112

1,40

19

76

160

124

1,50

20

89

185

100

90

137

2,79

21

108

200

157

3,15

22

133

240

175

3,43

23

159

270

192

3,57

24

194

330

150

110

241

5,98

25

219

355

257

6,18

26

245

2

390

200

120

70

270

10,54

27

273

430

290

10,84

28

325

490

280

140

90

326

15,03

29

377

560

360

340

24,38

30

426

610

110

384

27,60

31

465

3

660

200

160

413

36,64

32

530

740

480

410

42,60

33

630

850

540

170

480

64,90

34

720

950

620

522

72,10

35

820

1110

598

80,70

(Измененная редакция).

Таблица 3

Основные размеры скользящих опор трубопроводов из аустенитной стали

Размеры в миллиметрах

Исполнение

Наружный диаметр трубопровода Da

Рисунок

B

b

L

l

H

Масса, кг

36

57

4

140

60

80

50

113

1,48

37

76

160

125

1,62

38

89

185

100

90

138

2,90

39

108

200

158

3,31

40

133

240

176

3,67

41

159

270

193

3,85

42

219

355

150

110

258

6,52

43

245

5

390

200

120

70

271

11,04

44

273

430

291

11,40

45

325

490

280

140

90

327

15,90


Таблица 4

Спецификация скользящих опор трубопроводов из хромомолибденованадиевых сталей

Размеры в миллиметрах

Исполнение

Наружный диаметр трубопровода Da

Корпус, поз. 1, 1 шт.

Полухомут, поз. 2, 1 шт.

Шпилька по ГОСТ 9066, поз. 3

Гайка по ГОСТ 5915, поз. 4

Гайка по ГОСТ 5916, поз. 5

Шайба по ГОСТ 11371, поз. 6

Материал

Сталь 20X1 М1Ф1ТР ГОСТ 20072

Сталь 12ХМ-3 ГОСТ 5520

Исполнение по ОСТ 24.125.152

Исполнение по ОСТ 24.125.155

Исполнение по ОСТ 24.125.120

Диаметр резьбы

Длина, мм

Количество

Масса, кг

Диаметр резьбы

Количество

Масса, кг



Диаметр резьбы

Количество

Масса, кг

Диаметр, мм

Количество

Масса, кг

1 шт.

Общая

1 шт.

Общая

1 шт.

Общая

1 шт.

Общая

01

57

01

-

01

М12

80

2

0,059

0,12

М12

4

0,015

0,060

М12

4

0,011

0,044

12

4

0,006

0,024

02

76

02

-

02

03

108

-

01

03

М16

90

0,126

0,252

М16

0,033

0,132

М16

0,020

0,080

16

0,009

0,036

04

133

-

02

05

05

159

-

03

07

06

194

-

04

09

М20

110

0,22

0,44

М20

0,063

0,252

М20

0,035

0,140

20

0,017

0,068

07

219

-

05

10

08

245

-

06

22

М24

120

0,358

0,716

М24

0,107

0,428

М24

0,055

0,220

24

0,032

0,128

09

273

-

07

23

10

325

-

08

24

11

377

-

09

25

М30

150

0,725

1,45

М30

0,224

0,896

М30

0,110

0,440

30

0,053

0,212

12

426

-

10

26

13

465

-

11

27

М24

130

4

0,388

1,552

М24

8

0,107

0,856

М24

8

0,055

0,440

24

8

0,032

0,256

14

530

-

12

28

15

630

-

13

29

М30

160

0,773

3,100

М30

0,225

1,800

М30

0,110

0,880

30

0,053

0,424

16

720

-

14

30

17

920

-

15

31

170

0,845

3,380

Таблица 5

Спецификация скользящих опор трубопроводов из углеродистой и кремнемарганцовистых сталей

Размеры в миллиметрах

Исполнение

Наружный диаметр трубопровода Da

Корпус поз. 1, 1 шт.

Полухомут, поз. 2, 1 шт.

Шпилька по ГОСТ 9066, поз. 3

Гайка по ГОСТ 5915, поз. 4

Гайка по ГОСТ 5916, поз. 5

Шайба по ГОСТ 11371, поз. 6



Материал



Сталь 35 ГОСТ 1050

Исполнение по ОСТ 24.125.152

Исполнение по ОСТ 24.125.155

Исполнение по ОСТ 24.125.120

Диаметр резьбы

Длина, мм

Количество

Масса, кг

Диаметр резьбы

Количество

Масса, кг

Диаметр резьбы

Количество

Масса, кг

Диаметр, мм

Количество

Материал

Масса, кг



1 шт.

Общая

1 шт.

Общая

1 шт.

Общая

1 шт.

Общая



18

57

18

-

11

М12

80

2

0,063

0,126

М12

4

0,015

0,060

М12

4

0,011

0,044

12

4

4-IV-Ст3сп ГОСТ 16523

0,0063

0,025



19

76

19

-

12



20

89

20

-

13



21

108

-

16

14

М16

90

0,126

0,252

М16

0,033

0,132

М16

0,020

0,080

16

0,011

0,044



22

133

-

17

16



23

159

-

18

18



24

194

-

19

20

М20

110

0,241

0,482

М20

0,063

0,252

М20

0,035

0,140

20

0,017

0,068



25

219

-

20

21



26

245

-

21

32

М24

120

0,371

0,742

М24

0,107

0,428

М24

0,055

0,220

24

Сталь 20 ГОСТ 1050

0,032

0,128



27

273

-

22

33



28

325

-

23

34



29

377

-

24

35

М30

150

0,734

1,468

М30

0,225

0,900

М30

0,110

0,440

30

0,054

0,216



30

426



25

36



31

465

-

26

37

М24

130

4

0,407

1,628

М24

8

0,107

0,856

М24

8

0,055

0,440

24

8

0,032

0,256



32

530



27

38



33

630



28

39

М30

160

0,790

3,160

М30

0,225

1,800

М30

0,110

0,880

30

0,054

0,432



34

720



29

40



35

820



30

41

170

0,845

3,380



Таблица 6

Спецификация скользящих опор трубопроводов из аустенитных сталей

Размеры в миллиметрах

Исполнение

Наружный диаметр трубопровода Da

Корпус, поз. 1, 1 шт.

Полухомут, поз. 2, 2 шт.

Прокладка, поз. 7, 2 шт.

Шпилька по ГОСТ 9066, поз. 3

Гайка по ГОСТ 5915, поз. 4

Гайка по ГОСТ 5916, поз. 5

Шайба по ГОСТ 11371 поз. 6

Материал

Исполнение

Исполнение по ОСТ 24.125.120

Исполнение по ОСТ 24.125.115

Сталь 35 ГОСТ 1050

Диаметр резьбы

Длина

Количество

Масса, кг

Диаметр резьбы

Количество

Масса, кг

Диаметр резьбы

Количество

Масса, кг

d, мм

Количество

Материал

Масса, кг

1 шт.

Общая

1 шт.

Общая

1 шт.

Общая

1 шт.

Общая

36

57

18 ОСТ 24.125.120

11

01

М12

80

2

0,063

0,126

М12

4

0,015

0,060

М12

4

0,011

0,044

12

4

4-IV-Ст3сп ГОСТ 14637

0,006

0,024

37

76

19 ОСТ 24.125.120

12

02

38

89

20 ОСТ 24.125.120

13

03

39

108

16 ОСТ 24.125.155

14

05

М16

90

0,126

0,252

M16

0,033

0,132

М16

0,020

0,080

16

0,011

0,044

40

133

17 ОСТ 24.125.155

16

08

41

159

18 ОСТ 24.125.155

18

10

42

219

20 ОСТ 24.125.155

21

12

М20

110

0,241

0,482

М20

0,063

0,252

М20

0,035

0,140

20

0,017

0,068

43

245

21 ОСТ 24.125.155

32

16

М24

120

0,371

0,724

М24

0,107

0,428

М24

0,055

0,220

24

Сталь 20 ГОСТ 1050

0,032

0,128

44

273

22 ОСТ 24.125.155

33

19

45

325

23 ОСТ 24.125.155

34

21


Ключевые слова: скользящие опоры, трубопроводы, конструкция, размеры.

СОДЕРЖАНИЕ






Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
