Государственная система
санитарно-эпидемиологического нормирования
4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ
Измерение концентраций вредных
веществ
в воздухе рабочей зоны
МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ИЗМЕРЕНИЮ
КОНЦЕНТРАЦИЙ КСАНТИНОЛ-НИКОТИНАТА
(7-2-ОКСИ-3-МЕТИЛ-ОКСИЭТИЛАМИНО)ПРОПИЛ-
ТЕОФИЛИНА ОСНОВАНИЕ) В ВОЗДУХЕ РАБОЧЕЙ ЗОНЫ
МЕТОДОМ ВЫСОКОЭФФЕКТИВНОЙ
ЖИДКОСТНОЙ ХРОМАТОГРАФИИ
МУК 4.1.136-96
Выпуск № 29
Минздрав России
Москва 1998
Измерение концентраций вредных веществ в воздухе рабочей зоны: Методические указания. - М: Информационно-издательский центр Минздрава России, 1998.
1. Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны (выпуск № 29) разработаны с целью обеспечения контроля соответствия фактических концентраций вредных веществ их предельно допустимым концентрациям (ПДК) и ориентировочным безопасным уровням воздействия (ОБУВ) - санитарно-гигиеническим нормативам и являются обязательными при осуществлении санитарного контроля.
2. Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны утверждены и. о. Председателя Госкомсанэпиднадзора России - заместителем Главного государственного санитарного врача Российской Федерации 8 июня 1996 г.
3. Введены впервые.
4. Включенные в данный выпуск 98 методик контроля вредных веществ в воздухе рабочей зоны разработаны и подготовлены в соответствии с требованиями ГОСТа 12.1.005-88 ССБТ «Воздух рабочей зоны. Общие санитарно-гигиенические требования», ГОСТа 12.1.016-79 ССБТ «Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ» и ГОСТ Р 1.5-92 п. 7.3. Методические указания одобрены на совместном заседании группы Главного эксперта Федеральной комиссии по санитарно-гигиеническому нормированию «Лабораторно-инструментальное дело и метрологическое обеспечение» и методбюро п/секции «Промышленно-санитарная химия» Проблемной комиссии «Научные основы гигиены труда и профпатологии».
Ответственные исполнители: ГА. Дьякова, С. И. Муравьева.
Исполнители: Г. А. Дьякова, Е. М. Малинина, С. М. Попова, Е. Н. Грицун.
УТВЕРЖДЕНО
И. о. Председателя
Госкомсанэпиднадзора России –
заместителем Главного государственного
санитарного врача Российской Федерации
Г. Г. Онищенко
8 июня 1996 г.
МУК 4.1.136-96
Дата введения: с момента утверждения
4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ
МЕТОДИЧЕСКИЕ
УКАЗАНИЯ ПО ИЗМЕРЕНИЮ

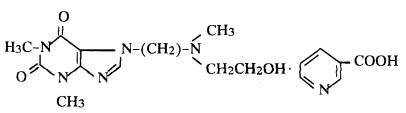

КОНЦЕНТРАЦИЙ КСАНТИНОЛ-НИКОТИНАТА
(7-2-ОКСИ-3-МЕТИЛ-ОКСИЭТИЛАМИНО)ПРОПИЛ-
ТЕОФИЛИНА ОСНОВАНИЕ) В ВОЗДУХЕ РАБОЧЕЙ ЗОНЫ
МЕТОДОМ ВЫСОКОЭФФЕКТИВНОЙ
ЖИДКОСТНОЙ ХРОМАТОГРАФИИ
М. м. 418,46
Ксантинол-никотинат - белое кристаллическое вещество. Легко растворим в воде, спирте. Не растворяется в неполярных растворителях. В водных растворах частично диссоциирован.
В воздухе находится в виде аэрозоля.
Обладает общетоксическим действием.
ПДК в воздухе - 1 мг/м3.
Характеристика метода
Метод основан на использовании высокоэффективной жидкостной хроматографии с применением УФ-детектора.
Отбор проб производится с концентрированием на фильтр.
Нижний предел обнаружения ксантинол-никотината в хроматографируемом объеме (50 мкл) - 0,2 мкг.
Нижний предел обнаружения ксантинол-никотината в воздухе - 0,5 мг/м3 (при отборе 80 л воздуха).
Диапазон измеряемых концентраций от 0,5 до 10 мг/м3.
Измерению не мешает присутствие никотиновой, изоникотиновой и пиколиновой кислот и более полярных пуриновых оснований: аденина, гуанина, гипоксантина, ксантина.
Суммарная погрешность измерения не превышает ±15 %.
Время выполнения измерения, включая отбор проб, составляет 30-40 мин.
Приборы, аппаратура, посуда
|
Микроколоночный жидкостный хроматограф «Милихром» или другие модели с УФ-детектором |
|
|
Хроматографическая колонка, длиной 200 мм, внутренним диаметром 3 мм, заполненная октадецилсиликагелем с размером зерен 6,0 мкм |
|
|
Аспирационное устройство |
|
|
Фильтродержатель |
|
|
Колбы мерные, вместимостью 25, 100, 500 мл |
|
|
Пипетки мерные, вместимостью 1, 2, 5, 10 мл |
ГОСТ 20292-74 |
|
Воронки химические |
ТУ 25-11-1061-75 |
|
Пробирки с пришлифованной пробкой, вместимостью 10 мл |
ГОСТ 10515-75 |
Реактивы, растворы, материалы
|
Ксантинол-никотинат |
|
|
Кислота уксусная, х. ч. |
ГОСТ 61-69 |
|
Аммиак водный, 15 %, х. ч. |
ГОСТ 3760-79 |
|
Ацетонитрил, х. ч. |
ТУ 6-09-3534-82 |
Основной стандартный раствор с концентрацией ксантинол-никотината 100 мкг/м готовят растворением 0,01 г вещества в элюенте в мерной колбе, емкостью 50 мл.
Аммоний-ацетатный буферный раствор. В мерную колбу, емкостью 500 мл, помещают около 200 мл воды, 6 мл ледяной уксусной кислоты и 6,8 мл 25 %-ного раствора аммиака, перемешивают и доводят водой до метки.
Элюент: 5 об. % ацетонитрила - 95 об % аммоний-ацетатного буферного раствора.
|
Фильтры АФА-ХА-20 |
ТУ 95-743-80 |
Отбор пробы воздуха
Воздух с объемным расходом 5 л/мин аспирируют через фильтр АФА-ХА-20. Для измерения 1/2 ПДК следует отобрать 80 л воздуха. Пробы могут храниться в холодильнике.
Подготовка к измерению
Хроматографическая колонка промышленного изготовления.
Инжектируют в хроматограф от 0,2 до 4 мкг ксантинола-никотината из основного стандартного раствора при максимальном объеме вводимой пробы 50 мкл.
Условия хроматографирования градуировочных смесей и анализируемых проб:
|
Температура термостата колонки |
20 °С |
|
Скорость подачи элюента (ацетонитрил-аммоний ацетатный буфер (5 об. % - 95 об. %) |
200 мкл/мин |
|
Чувствительность детектора |
0,2 |
|
Длина волны с УФ-детектором |
280 нм |
|
Скорость движения диаграммной ленты |
10 мм/мин |
|
Диапазон измерения самописца |
100 мВ |
|
Максимальный объем вводимой пробы |
50 мкл |
|
Время удерживания ксантинол-никотината |
7 мин 30 с |
|
Элюирующий объем |
1500 мкл |
|
Эффективность колонки по ксантинол-никотинату |
3000 тт. |
Проведение измерения
Фильтр с отобранной пробой помещают в пробирку с пришлифованной пробкой, добавляют 10 мл элюента и оставляют на 15 минут при комнатной температуре и периодическом перемешивании. Степень десорбции с фильтра - 97 %.
Хроматографирование анализируемого раствора ведут в тех же условиях и по отношению к тому же элюенту, что и при построении градуировочного графика.
Количественное содержание ксантинол-никотината в хроматографируемом объеме находят по калибровочному графику.
Расчет концентрации
Концентрацию ксантинол-никотината «С» в воздухе (в мг/м3) вычисляют по формуле:
, где
а - количество ксантинол-никотината в хроматографируемом объеме, найденное по градуировочному графику, мкг;
б - объем пробы, взятой на хроматографирование, мкл;
в - общий объем анализируемого раствора, мкл;
V - объем воздуха, отобранного для анализа и приведенного к стандартным условиям, л (см. приложение 1).
Методические указания разработаны Рижским мединститутом и НИО «Экотокс», г. Москва.
Приложение 1
Приведение объема
воздуха к условиям по ГОСТу
12.1.016-79
(температура 20 °С, давление 760 мм рт. ст.)
Приведение объема воздуха к стандартным условиям проводят по следующей формуле:
, где
V - объем воздуха, отобранный для анализа, л;
Р - барометрическое давление, кПа (101,33 кПа = 760 мм рт. ст.);
t - температура воздуха в месте отбора пробы, °С.
Для удобства расчета V20 следует пользоваться таблицей коэффициентов (приложение 2). Для приведения воздуха к стандартным условиям надо умножить V на соответствующий коэффициент.
Приложение 2
Коэффициент K для приведения объема воздуха к условиям по ГОСТу 12.1.016-79
|
Давление Р, кПа/мм рт. ст. |
||||||||||
|
°С |
97,33/730 |
97,86/734 |
98,4/738 |
98,93/742 |
99,46/746 |
100/750 |
100,53/764 |
101,06/758 |
101,33/760 |
101,86/764 |
|
-30 |
1,1582 |
1,1646 |
1,1709 |
1,1772 |
1,1836 |
1,1899 |
1,1963 |
1,2026 |
1,2038 |
1,2122 |
|
-26 |
1,1393 |
1,1456 |
1,1519 |
1,1581 |
1,1644 |
1,1705 |
1,1768 |
1,1831 |
1,1862 |
1,1925 |
|
-22 |
1,1212 |
1,1274 |
1,1336 |
1,1396 |
1,1458 |
1,1519 |
1,1581 |
1,1643 |
1,1673 |
1,1735 |
|
-18 |
1,1036 |
1,1097 |
1,1158 |
1,1218 |
1,1278 |
1,1338 |
1,1399 |
1,1400 |
1,1490 |
1,1551 |
|
-14 |
1,0866 |
1,0926 |
1,0986 |
1,1045 |
1,1105 |
1,1164 |
1,1224 |
1,1284 |
1,1313 |
1,1373 |
|
-10 |
1,0701 |
1,0760 |
1,0819 |
1,0877 |
1,0986 |
1,0994 |
1,1053 |
1,1112 |
1,1141 |
1,1200 |
|
-6 |
1,0540 |
1,0599 |
1,0657 |
1,0714 |
1,0772 |
1,0829 |
1,0887 |
1,0946 |
1,0974 |
1,1032 |
|
-2 |
1,0385 |
1,0442 |
1,0499 |
1,0556 |
1,0613 |
1,0669 |
1,0726 |
1,0784 |
1,0812 |
1,0869 |
|
0 |
1,0309 |
1,0366 |
1,0423 |
1,0477 |
1,0635 |
1,0591 |
1,0648 |
1,0705 |
1,0733 |
1,0789 |
|
+2 |
1,0234 |
1,0291 |
1,0347 |
1,0402 |
1,0459 |
1,0514 |
1,0571 |
1,0627 |
1,0655 |
1,0712 |
|
+6 |
1,0087 |
1,0143 |
1,0198 |
1,0253 |
1,0309 |
1,0363 |
1,0419 |
1,0475 |
1,0502 |
1,0357 |
|
+10 |
0,9944 |
0,9999 |
1,0054 |
1,0108 |
1,0162 |
1,0216 |
1,0272 |
1,0326 |
1,0353 |
1,0407 |
|
+14 |
0,9806 |
0,9860 |
0,9914 |
0,9967 |
1,0027 |
1,0074 |
1,0128 |
1,0183 |
1,0209 |
1,0263 |
|
+18 |
0,9671 |
0,9725 |
0,9778 |
0,9880 |
0,9884 |
0,9936 |
0,9989 |
1,0043 |
1,0069 |
1,0122 |
|
+20 |
0,9605 |
0,9658 |
0,9711 |
0,9783 |
0,9816 |
0,9868 |
0,9921 |
0,9974 |
1,0000 |
1,0053 |
|
+22 |
0,9539 |
0,9592 |
0,9645 |
0,9696 |
0,9749 |
0,9800 |
0,9853 |
0,9906 |
0,9932 |
0,9985 |
|
+24 |
0,9475 |
0,9527 |
0,9579 |
0,9631 |
0,9683 |
0,9735 |
0,9787 |
0,9839 |
0,9865 |
0,9917 |
|
+26 |
0,9412 |
0,9464 |
0,9516 |
0,9566 |
0,9618 |
0,9669 |
0,9721 |
0,9773 |
0,9799 |
0,9851 |
|
+28 |
0,9349 |
0,9401 |
0,9453 |
0,9503 |
0,9655 |
0,9605 |
0,9657 |
0,9708 |
0,9734 |
0,9785 |
|
+30 |
0,9288 |
0,9339 |
0,9891 |
0,9440 |
0,9432 |
0,9542 |
0,9594 |
0,9645 |
0,9670 |
0,9723 |
|
+34 |
0,9167 |
0,9218 |
0,9268 |
0,9318 |
0,9368 |
0,9418 |
0,9468 |
0,9519 |
0,9544 |
0,9595 |
|
+38 |
0,9049 |
0,9099 |
0,9149 |
0,9198 |
0,9248 |
0,9297 |
0,9347 |
0,9397 |
0,9421 |
0,9471 |
Приложение 3
Вещества, определяемые по ранее утвержденным и опубликованным Методическим указаниям
|
Наименование вещества |
Ссылка на опубликованные Методические указания |
|
1. Аммония метаваданат |
МУ на фотометрическое определение ванадия и его соединений в воздухе рабочей зоны. Вып. 1-5 (переизданный), М., 1981, с. 7 |
|
2. Вольфрама диселенид |
МУ на фотометрическое определение вольфрама в воздухе рабочей зоны. Вып. 19, М., 1984, с. 13 |
|
3. Диэтилентриамина метилфенол (УП-583) |
МУ на фотометрическое определение концентраций полиэтиленполиаминов, этилендиамина, диэтилентриамина в воздухе рабочей зоны. Вып. 22, М., 1988, с. 317 |
|
4. Диэтилентриамин моноцианэтилированный (аминный отвердитель 0633Н) |
МУ на фотометрическое определение концентраций полиэтиленполиаминов, этилендиамина, диэтилентриамина в воздухе рабочей зоны. Вып. 22, М., 1988, с. 317 |
|
5. Этилендиамина метилфенол (агидол-АФ-2) |
МУ на фотометрическое определение концентраций полиэтиленполиаминов, этилендиамина, диэтилентриамина в воздухе рабочей зоны. Вып. 22, М., 1988, с. 317 |
|
6. Железа оксид |
МУ по полярографическому измерению концентраций железа в воздухе рабочей зоны. Вып. 23/1, М., 1988, с. 60 |
|
7. Кобальта диселенид |
МУ на фотометрическое определение кобальта и его соединений в воздухе рабочей зоны. Вып. 1-5 (переизданный), М., 1981, с. 14 |
|
8. Липрин |
МУ на фотометрическое определение БВК в воздухе рабочей зоны. Вып. 18, М., 1983, с. 139 |
|
9. Молибдена диселенид |
МУ по полярографическому измерению концентрации молибдена в воздухе рабочей зоны. Вып. 19, М., 1984, с. 97 |
|
10. Ниобия диселенид |
МУ на фотометрическое определение концентраций ниобия и его соединений в воздухе рабочей зоны. Вып. 28 (в печати). |
|
11. Пыльца бабочек зерновой моли |
МУ на фотометрическое определение БВК в воздухе рабочей зоны. Вып. 18, М., 1983, с. 139. |
|
12. Полиамидное волокно «Армос» |
МУ на гравиметрическое определение пыли в воздухе рабочей зоны, и в системах вентиляционных установок. М., 1981, с. 235 (переизданный сборник МУ вып. 1-5) |
|
13. Пыль доменного шлака |
МУ на гравиметрическое определение пыли в воздухе рабочей зоны, и в системах вентиляционных установок. М., 1981, с. 235 (переизданный сборник МУ вып. 1-5) |
|
14. Метасол |
МУ на гравиметрическое определение пыли в воздухе рабочей зоны, и в системах вентиляционных установок. М., 1981, с. 235 (переизданный сборник МУ вып. 1-5) |
|
15. Сополимер акрилонитрила и 2-метил-5-винилпиридина (волокно ВИОН-АН-1) |
МУ на гравиметрическое определение пыли в воздухе рабочей зоны, и в системах вентиляционных установок. М., 1981, с. 235 (переизданный сборник МУ вып. 1-5) |
|
16. Соли неорганических кислот меди |
МУ на фотометрическое определение меди в воздухе рабочей зоны. Вып. 1-5 (переизданный), М., 1981, с. 18 |
|
17. Смолы сланцевые дифенольные ДФК-8, ДФК-9, ДФК-АМ (контроль по ацетону) |
МУ, вып. 1-5 (переизданный), М., 1981, с. 88 |
|
18. Фталат меди-свинца Фталат свинца Свинец-олово-теллур (контроль по свинцу) |
МУ по полярографическому измерению концентраций свинца в воздухе рабочей зоны. Вып. 9, М., 1986, с. 139 МУ по измерению свинца в воздухе рабочей зоны методом атомно-абсорбционной спектрофотометрии. Вып. 21, М., 1986, с. 168 |
|
19. 1,-(2,4,6-трихлорфенил)-3-аминопиразолон-5 |
МУ на фотометрическое определение концентраций компоненты 3П-24 Вып. 25, М., 1989, с. 182 |
|
20. Хлорсодержащие кремнийорганические соединения (алкильные) (контроль по HCl) |
МУ на фотометрическое определение хлористого водорода в воздухе рабочей зоны. Вып. 1-5 (переизданный) М., 1981, с. 83 |
|
21. Хлорсодержащие кремнийорганические соединения (аррильные) |
Методические указания на фотометрическое определение триэтоксисисилана и тетраэтоксисилана в воздухе рабочей зоны. Вып. 1-5 (переизданный) М., 1981, с. 170 |
|
22. Цинка ацетат |
МУ на фотометрическое определение цинка и его соединений в воздухе рабочей зоны. Вып. 1-5, (переизданный) М., 1981, с. 51. |
