Изменение № 1 ГОСТ Р 50574-2002 Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования
Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18.12.2008 № 535-ст
Дата введения 2009-04-01
Раздел 1. Первый абзац и перечисления а) - л) изложить в новой редакции:
«Настоящий стандарт распространяется на автомобили, автобусы и мотоциклы (далее - транспортные средства), оборудованные в соответствии с назначением и принадлежащие оперативным службам:
а) скорой медицинской помощи;
б) пожарной охраны;
в) милиции;
г) военной автомобильной инспекции (ВАИ);
д) аварийно-спасательных»;
последний абзац изложить в новой редакции:
«После введения в действие настоящего стандарта транспортные средства оперативных служб, зарегистрированные в Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации (далее - Госавтоинспекция) или иных органах, определяемых Правительством Российской Федерации, должны быть приведены в соответствие с настоящим стандартом до 01.01.2010».
Раздел 2. Исключить ссылки на ГОСТ 10807-78, ГОСТ 10984-74 и их наименования;
заменить ссылку: ГОСТ 9.032-72 на ГОСТ 9.032-74;
дополнить ссылками:
«ГОСТ Р 41.4-99 (Правила ЕЭК ООН № 4) Единообразные предписания, касающиеся официального утверждения приспособлений для освещения заднего номерного знака механических транспортных средств (за исключением мотоциклов) и их прицепов
ГОСТ Р 41.6-99 (Правила ЕЭК ООН № 6) Единообразные предписания, касающиеся официального утверждения указателей поворота механических транспортных средств и их прицепов
ГОСТ Р 41.7-99 (Правила ЕЭК ООН № 7) Единообразные предписания, касающиеся официального утверждения подфарников, задних габаритных (боковых) огней, стоп-сигналов и контурных огней механических транспортных средств (за исключением мотоциклов) и их прицепов
ГОСТ Р 41.23-99 (Правила ЕЭК ООН № 23) Единообразные предписания, касающиеся официального утверждения задних фар механических транспортных средств и их прицепов
ГОСТ Р 41.38-99 (Правила ЕЭК ООН № 38) Единообразные предписания, касающиеся официального утверждения задних противотуманных огней механических транспортных средств и их прицепов
ГОСТ Р 41.77-99 (Правила ЕЭК ООН № 77) Единообразные предписания, касающиеся официального утверждения стояночных фонарей механических транспортных средств
ГОСТ Р 41.91-99 (Правила ЕЭК ООН № 91) Единообразные предписания, касающиеся официального утверждения боковых габаритных фонарей для механических транспортных средств и их прицепов
ГОСТ Р 41.104-2002 (Правила ЕЭК ООН № 104) Единообразные предписания, касающиеся сертификации светоотражающей маркировки для транспортных средств большой длины и грузоподъемности
ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования».
Раздел 3 дополнить пунктами - 3.16, 3.17:
«3.16 световозвращение: Отражение светового потока, возвращающегося в направлении, близком направлению его излучения.
3.17 коэффициент световозвращения (R'): Результат деления силы света R на плоскости световозвращающей поверхности А на ее площадь: R' = R/A. Коэффициент световозвращения R' выражается в кд × м-2 × лк-1 [1]».
Подпункты 4.2.1, 4.2.3 и таблицу 1 изложить в новой редакции; подпункт 4.2.3 дополнить таблицей - 1а:
«4.2.1 Основные цвета покрытий наружных поверхностей транспортных средств оперативных служб должны соответствовать указанным в таблице 1.
Примечание - Цветометрические характеристики лакокрасочных покрытий наружных поверхностей транспортных средств оперативных служб и рекомендуемые цвета лакокрасочных материалов приведены в приложении В.
4.2.3 Для нанесения декоративных полос используют самоклеящиеся пленки, в том числе со световозвращающим покрытием, а также лакокрасочные материалы в соответствии с нормой цветности, указанной в таблице приложения В.
Цвета декоративных полос, выполненных с использованием самоклеящихся пленок, должны находиться в пределах зоны, ограниченной координатами цветности, указанными в таблице 1 а для соответствующего минимального коэффициента яркости.
Таблица 1 - Цвета покрытия наружных поверхностей транспортных средств оперативных служб
|
Вид оперативной службы |
Основные цвета покрытия |
Цвета декоративных полос |
|
Скорая медицинская помощь: |
Белый |
|
|
а) автомобили линейной службы |
Лимонный1) |
Красный |
|
б) автомобили специализированной помощи (реанимобили) |
Лимонный |
Красный |
|
Пожарная охрана2) |
Красный |
Белый |
|
Милиция, Госавтоинспекция3) |
Белый4) |
Синий |
|
Военная автомобильная инспекция: |
|
|
|
а) легковые автомобили, |
Белый4) |
Синий |
|
маломестные автобусы |
|
|
|
б) полноприводные легковые и грузопассажирские автомобили |
Защитный |
Синий |
|
Белый4) |
|
|
|
в) грузовые автомобили и мотоциклы |
Защитный |
Синий |
|
Аварийно-спасательные службы: |
Белый4) |
Двухцветный: оранжевый, синий5) |
|
1) Допускается по согласованию с заказчиком. |
||
|
2) Допускается окраска передних дверей грузовых автомобилей в цвета декоративных полос. |
||
|
3) Для автомобилей «УАЗ» милиции и Госавтоинспекции допускается использование в качестве основного цвета «песочный» с номером 609гл, 610гл. |
||
|
4) Для легковых автомобилей и маломестных автобусов ВАИ Минобороны, милиции, Госавтоинспекции и МЧС России допускается использование в качестве основного цвета «светло-серебристый» типа «металлик». |
||
|
5) Полоса синего цвета имеет ширину не более 1/4 от ширины декоративной полосы оранжевого цвета и наносится вдоль ее оси симметрии. |
||
Таблица 1а - Цветометрические характеристики декоративных полос
|
Цвет покрытия |
Координаты цветности угловых точек допустимых цветовых областей |
Минимальный коэффициент яркости Ymin, % |
||||
|
Белый |
X |
0,303 |
0,368 |
0,340 |
0,274 |
15 |
|
У |
0,300 |
0,366 |
0,393 |
0,329 |
||
|
Красный |
X |
0,648 |
0,735 |
0,629 |
0,565 |
2,5 |
|
У |
0,351 |
0,265 |
0,281 |
0,346 |
||
|
Синий |
X |
0,140 |
0,244 |
0,190 |
0,065 |
1,0 |
|
У |
0,035 |
0,210 |
0,255 |
0,216 |
||
|
Оранжевый |
X |
0,558 |
0,636 |
0,570 |
0,506 |
7,0 |
|
У |
0,352 |
0,364 |
0,429 |
0,404 |
||
Подпункт 4.3.1. Примечания изложить в новой редакции:
«Примечания
1. Цвет информационных надписей и опознавательных знаков, наносимых на транспортные средства с двухцветной декоративной полосой, настоящим стандартом не регламентируют, а устанавливают нормативным правовым актом МЧС России, исходя из условий обеспечения восприятия и контрастности надписей и знаков по отношению к основному цвету транспортного средства.
2 На двухцветную декоративную полосу информационные надписи и опознавательные знаки не наносят».
Подпункт 4.3.4 и таблицу 2 изложить в новой редакции:
«4.3.4 Содержание информационных надписей и опознавательных знаков согласно таблице 2.
Таблица 2 - Информационные надписи и опознавательные знаки
|
Вид оперативной службы |
Информационная надпись и опознавательный знак |
Высота букв, мм, не менее |
|
Скорая медицинская помощь: |
|
60 |
|
а) автомобили линейной службы |
«СКОРАЯ МЕДИЦИНСКАЯ ПОМОЩЬ», номер больницы, гаража, эмблема «Красный Крест»1) |
|
|
б) автомобили специализированной помощи (реанимобили) |
«СКОРАЯ МЕДИЦИНСКАЯ ПОМОЩЬ», «РЕАНИМАЦИЯ», номер больницы, гаража, эмблема «Красный Крест»1) |
|
|
Пожарная охрана |
Номер пожарной части |
200 |
|
Наименование города, эмблема МЧС России, буквенно-цифровое обозначение автомобиля2) |
60 |
|
|
Милиция |
«МИЛИЦИЯ», буквенно-цифровое обозначение автомобиля3) |
|
|
Госавтоинспекция |
|
|
|
«МИЛИЦИЯ», «ГОСАВТОИНСПЕКЦИЯ»3) |
|
|
|
или |
60 |
|
|
«МИЛИЦИЯ», |
60, |
|
|
«дпс»3) |
200 |
|
|
Военная автомобильная инспекция |
«ВОЕННАЯ АВТОИНСПЕКЦИЯ», буквенно-цифровое обозначение автомобиля, «ВАИ»4); |
60, |
|
Геральдический знак - эмблема Вооруженных Сил Российской Федерации5) |
200 |
|
|
Аварийно-спасательные службы предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны |
Информационные надписи не регламентируются; эмблема МЧС России6) |
60 |
|
1) Номенклатура дополнительных информационных надписей и опознавательных знаков определяется органами здравоохранения; эмблему «Красный Крест» по ГОСТ 19715 наносят на боковых поверхностях автомобилей в качестве опознавательного знака, а также на крышу симметрично продольной оси транспортного средства в местах, обеспечивающих ее видимость сверху. Яркость эмблемы на крыше автомобиля должна быть не менее яркости декоративных полос, а ее размеры - вписываться в квадрат со стороной не менее 400 мм. |
||
|
2) На автомобилях и автобусах пожарной охраны размер, место положения и начертание эмблемы МЧС России определяются МЧС России. |
||
|
3) На боковые поверхности автомобилей и автобусов допускается также наносить дополнительные надписи (например «ДЕЖУРНАЯ ЧАСТЬ», «ЛАБОРАТОРИЯ КРИМИНАЛИСТИЧЕСКАЯ», «ЛАБОРАТОРИЯ ДОРОЖНАЯ», наименование города), дополнительные знаки, изображение гербов республик в составе Российской Федерации, края, области, автономного образования, городов Москвы и Санкт-Петербурга или геральдического знака (эмблемы) Министерства внутренних дел Российской Федерации. Размеры гербов или геральдического знака не нормируют. |
||
|
4) Надпись «ВОЕННАЯ АВТОИНСПЕКЦИЯ» наносят на боковые двери легковых и грузопассажирских автомобилей, маломестных автобусов, а также задние части грузопассажирских автомобилей, маломестных автобусов; надпись «ВАИ» - на капоте и крышке багажника легковых автомобилей, ветровом щитке обтекателя и задние части бокового прицепа к мотоциклам, а также на капоте полноприводных легковых и грузопассажирских автомобилей, маломестных автобусов и боковые двери кабины грузовых автомобилей. Номенклатуру дополни тельных информационных надписей, их размеры (за исключением высоты букв) и способы их размещения на транспортном средстве определяет Министерство обороны Российской Федерации. |
||
|
5) Геральдический знак - эмблему Вооруженных Сил Российской Федерации наносят на боковые поверхности транспортных средств в качестве опознавательного знака государственной принадлежности. Размеры и место положения геральдического знака определяет Министерство обороны Российской Федерации. |
||
|
6) Номенклатуру информационных надписей, их размеры (за исключением высоты букв) и размещение на транспортном средстве утверждает руководитель МЧС России. Эмблему МЧС России наносят на боковые поверхности автомобилей в качестве опознавательных знаков. Эмблему также наносят на крышу симметрично продольной оси транспортного средства в местах, обеспечивающих ее видимость сверху. Яркость эмблемы на крыше автомобиля должна быть не менее яркости декоративных полос, а ее размеры - вписываться в квадрат со стороной не менее 400 мм. |
||
Подпункт 4.3.6. Исключить обозначение: «03»; заменить ссылку: ГОСТ 10807 на ГОСТ Р 52290.
Раздел 5 дополнить пунктом - 5.3:
«5.3 Самоклеящиеся пленки
5.3.1 Стойкость к воздействию внешних факторов самоклеящихся пленок должна соответствовать требованиям, изложенным в ГОСТ Р 41.104 (приложение 8).
Примечание - Для пленок без световозвращающего эффекта требования раздела 1, пункт 1.4, и раздела 6 указанного приложения не применяются.
5.3.2. Стойкость самоклеящихся пленок к отслаиванию должна соответствовать [2].
5.3.3. Оценка стойкости самоклеящихся пленок к механической мойке и ударным нагрузкам приведена в приложении Г.
5.3.4. Для пленок со световозвращающим эффектом при освещении лампой МКО А и проведении измерений в соответствии с рекомендацией, изложенной в [4], значения коэффициента световозвращения R' на новых световозвращающих поверхностях должны соответствовать, указанным в таблице 3.
Примечание - Соответствие требованиям по стойкости самоклеящихся пленок по 5.3.1 и их световозвращению по 5.3.4 подтверждается изготовителем (поставщиком) пленок.
Таблица 3 - Минимальные значения коэффициента световозвращения R'
|
Угол наблюдения a |
Угол падения b2 |
Минимальные значения R' для пленок цвета |
|||
|
синий |
белый |
красный |
оранжевый |
||
|
0,20° |
5° |
32 |
400 |
72 |
160 |
|
30° |
15 |
190 |
34 |
76 |
|
|
45° |
8 |
100 |
18 |
40 |
|
|
0,33° |
5° |
14 |
170 |
30 |
68 |
|
30° |
6 |
80 |
14 |
32 |
|
|
45° |
3 |
40 |
7 |
16 |
|
|
0,50° |
5° |
11 |
140 |
25 |
56 |
|
30° |
6 |
75 |
14 |
30 |
|
|
45° |
4 |
50 |
9 |
20 |
|
|
1,00° |
5° |
1,4 |
18 |
3 |
7 |
|
30° |
- |
8 |
1,4 |
3 |
|
|
45° |
- |
4 |
- |
1,5 |
|
Подпункт 6.1.1. Исключить слова: «и специальных».
Подпункт 6.1.2. Заменить слова: «Госстандартом России» на «Федеральным агентством по техническому регулированию и метрологии Российской Федерации».
Приложение А. Рисунки A.I, A.2, А.21, А.22 заменить новыми:

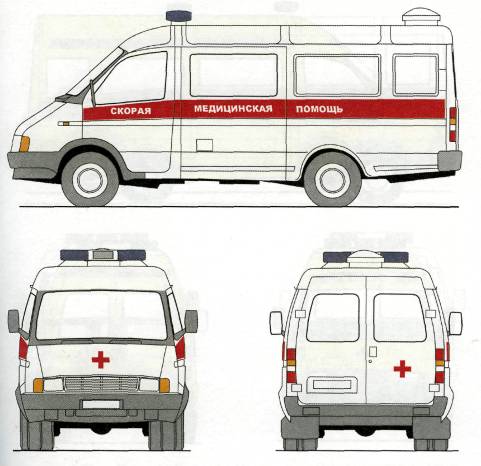

Рисунок А1 - Цветографические схемы автомобилей скорой медицинской помощи

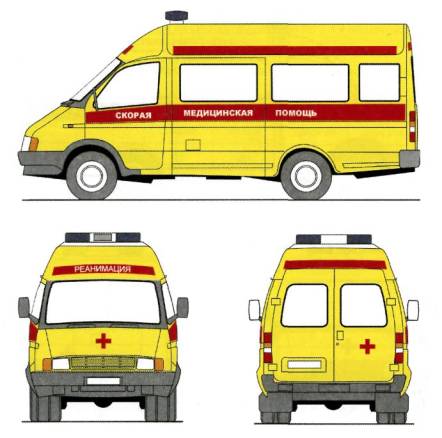

Рисунок А.2 - Цветографические схемы автомобилей скорой медицинской помощи

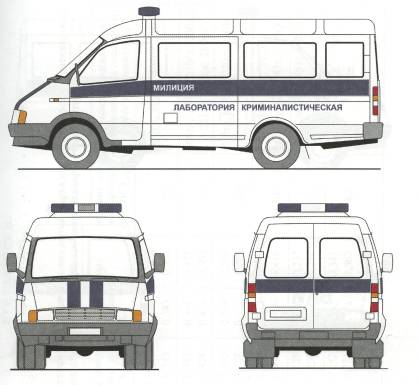

Рисунок А.21 - Цветографические схемы транспортных средств милиции и Госавтоинспекции

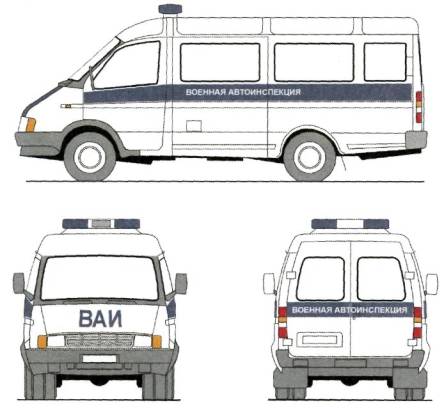

Рисунок А..22 - Цветографические схемы автомобилей Военной автомобильной инспекции
рисунки А.3 - А.9. Подрисуночные подписи. Заменить слова: «противопожарной службы» на «пожарной охраны»;
рисунки А.23 – А.26 и А.33 - А.51 исключить.
Стандарт дополнить приложениями – В –Д:
(справочное)
Цветометрические характеристики лакокрасочных покрытий наружных поверхностей транспортных средств оперативных служб и рекомендуемые цвета лакокрасочных материалов
|
Цвет покрытия |
Координаты цветности угловых точек допустимых цветовых областей |
Минимальный коэффициент яркости Ymin, % |
Номер по «Картотеке образцов цвета лакокрасочных материалов» [3] |
||||
|
Белый |
X У |
0,319 0,333 |
0,330 0,343 |
0,335 0,343 |
0,323 0,334 |
35,0 |
803гл, 805гл, 858гл, 859гл |
|
Желтый |
X У |
0,416 0,405 |
0,481 0,438 |
0,491 0,428 |
0,421 0,395 |
32,0 |
206гл, 209гл, 210гл, 230гл, 231гл, 255гл, 285гл |
|
Лимонный |
X У |
0,494 0,336 |
0,505 0,338 |
0,519 0,323 |
0,506 0,320 |
40,0 |
225гл, 239гл, 240гл, 264гл |
|
Красный |
X У |
0,382 0,418 |
0,404 0,445 |
0,412 0,436 |
0,384 0,416 |
10,0 |
7гл, 9гл, 11гл, 37гл, 42гл, 43гл, 44гл |
|
Синий |
X' У |
0,224 0,251 |
0,228 0,258 |
0,256 0,266 |
0,237 0,244 |
7,0 |
436гл, 437гл, 451гл, 452гл, 474гл, 485гл, 486гл |
|
Защитный |
X У |
0,343 0,359 |
0,352 0,374 |
0,352 0,371 |
0,347 0,362 |
8,0 |
715гл, 732гл, 733гл, 744гл |
(обязательное)
Стойкость самоклеящихся пленок к механической мойке и ударным нагрузкам
Г.1 Стойкость к механической мойке
Г.1.1 Испытание проводят на закрепленном на транспортном средстве образце путем воздействия на него струей воды температурой (38±2) °С под давлением 0,75 МПа. Распылительная головка должна находиться не ближе 1,2 м и под углом не более 15° к поверхности образца.
Г.1.2 После проведения испытания на образце не должны появиться признаки расслаивания, растрескивания или отклеивания от поверхности.
Г.2 Стойкость к ударным нагрузкам
Г.2.1 Образец, наклеенный на алюминиевую пластину размерами 75´125´1,02 мм, подвергают ударной нагрузке путем сбрасывания на него ударника массой 0,91 кг и диаметром бойка 15,8 мм с высоты, достаточной для удара усилием 1,13 Н × м.
Г.2.2 После проведения испытания на образце не должны появиться признаки расслаивания, растрескивания или отклеивания от поверхности.
(справочное)
Библиография
[1] Retro reflection: Definition and Measurement Publication CIE 54.2-2001
[2] ИСО 8510-1:1990 Клеи. Испытание на отслаивание образца из склеенных гибкого и жесткого материалов. Часть 1. Отслаивание под углом 90°.
[3] ТУ 6-27-91-2002 «Картотека образцов цвета лакокрасочных материалов» ЗАО НПК «ЯРЛИ». Зарегистрированы как средство измерения «Набор мер цвета». Сертификат RU.E37.003.A № 168742119».
[4] МКО № 54 (1982 г.) Публикация № 54 Международной комиссии по освещению
(МКО) «CIE 54 Retroreflection Definition and Measurement».
(ИУС № 3 2009 г.)
|
|
