ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

СИСТЕМЫ ВЕНТИЛЯЦИОННЫЕ

МЕТОДЫ АЭРОДИНАМИЧЕСКИХ ИСПЫТАНИЙ

ГОСТ 12.3.018-79

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Система стандартов безопасности труда

СИСТЕМЫ ВЕНТИЛЯЦИОННЫЕ

Методы аэродинамических испытаний

Occupational safety standards system.

Ventilation systems.

Aerodinamical tests methods

ГОСТ

12.3.018-79



Постановлением Государственного комитета СССР по стандартам от 5 сентября 1979 г. № 3341 срок действия установлен

с 01.01. 1981 г.

до 01.01. 1986 г.

Настоящий стандарт распространяется на аэродинамические испытания вентиляционных систем зданий и сооружений.

Стандарт устанавливает методы измерений и обработки результатов при проведении испытаний вентиляционных систем и их эле­ментов для определения расходов воздуха и потерь давления.

1. МЕТОД ВЫБОРА ТОЧЕК ИЗМЕРЕНИЙ

1.1. Для измерения давлений и скоростей движения воздуха в воздуховодах (каналах) должны быть выбраны участки с распо­ложением мерных сечений на расстояниях не менее шести гидрав­лических диаметров Dh, м за местом возмущения потока (отводы, шиберы, диафрагмы и т. п.) и не менее двух гидравлических диа­метров перед ним.

При отсутствии прямолинейных участков необходимой длины допускается располагать мерное сечение в месте, делящем выбран­ный для измерения участок в отношении 3: 1 в направлении дви­жения воз­духа.

Примечание. Гидравлический диаметр определяется по формуле



где F, м2 и П, м, соответственно, площадь и периметр сечения.

1.2. Допускается размещать мерное сечение непосредственно в месте внезапного расширения или сужения потока. При этом размер мерного сечения принимают соответствующим наименьшему сечению канала.

1.3. Координаты точек измерений давлений и скоростей, а также количество точек определяются формой и размерами мерного сечения по черт. 1 и 2. Максимальное отклонение координат точек измерений от указанных на чертежах не должно превышать ±10 %. Количество измерений в каждой точке должно быть не менее трех.

Координаты точек измерения давлений

и скоростей в воздуховодах

цилиндрического сечения

Черт. 1

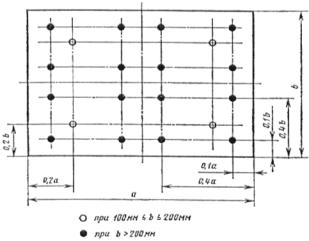

Координаты точек измерения давлений и скоростей

в воздуховодах прямоугольного сечения

Черт. 2

1.4. При использовании анемометров время измерения в каждой точке должно быть не менее 10 с.

2. АППАРАТУРА

2.1. Для аэродинамических испытаний. вентиляционных систем должна применяться следующая аппаратура:

а) комбинированный приемник давления -для измерения динамических давлений потока при скоростях движения воздуха бо­лее 5 м/с и статических давлений в установившихся потоках (черт. 3);

б) приемник полного давления - для измерения полных дав­лений потока при скоростях движения воздуха более 5 м/с (черт. 4);

в) дифференциальные манометры класса точности от 0,5 до 1,0 по ГОСТ 11161-71, ГОСТ 18140-77 и тягомеры по ГОСТ 2648-78 - для регистрации перепадов давлений;

г) анемометры по ГОСТ 6376-74 и термоанемометры -для измерения скоростей воздуха менее 5 м/с;

д) барометры класса точности не ниже 1,0 - для измерения давления в окружающей среде;

е) ртутные термометры класса точности не ниже 1,0 по ГОСТ 13646-68 и термопары -для измерения температуры воздуха;

ж) психрометры класса  точности  не  ниже 1,0 по ГОСТ 6353-52 и психрометрические термометры по ГОСТ 15055-69 -для измерения влажности воздуха.

Примечание. При измерениях скоростей воздуха, превышающих 5 м/с в потоках, где затруднено применение приемников давления, допускается ис­пользовать анемометры по ГОСТ 6376-74 и термоанемометры.

Основные размеры приемной части комбинированного

приемника давления



_____________

* Диаметр d не должен превышать 8 % внутреннего диаметра круглого или ширины (по внутреннему обмеру) прямоугольного воздуховода.

Черт. 3

2.2. Конструкции приборов, применяемых для измерения ско­ростей и давлений запыленных потоков, должны позволять их очи­стку от пыли в процессе эксплуатации.

2.3. Для проведения аэродинамических испытаний в пожаровзрывоопасных производствах должны применяться приборы, соответствующие категории и группе производственных помещений.

Основные размеры приемной части приемника

полного давления



* Диаметр d не должен превышать 8 % внутреннего диаметра круглого или ширины (по внутреннему обмеру) прямоугольного воздуховода.

Черт. 4

3. ПОДГОТОВКА К ИСПЫТАНИЯМ

3.1. Перед испытаниями должна быть составлена программа испытаний с указанием цели, режимов работы оборудования и условий проведения испытаний.

3.2. Вентиляционные системы и их элементы должны быть про­верены и обнаруженные дефекты устранены.

3.3. Показывающие приборы (дифференциальные манометры, психрометры, барометры и др.), а также коммуникации к ним следует располагать таким образом, чтобы исключить воздейст­вие на них потоков воздуха, вибраций, конвективного и лучисто­го тепла, влияющих на показания приборов.

3.4. Подготовку приборов к испытаниям необходимо проводить в соответствии с паспортами приборов и действующими инструк­циями по их эксплуатации.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Испытания следует проводить не ранее чем через 15 мин после пуска вентиляционного агрегата.

4.2. При испытаниях, в зависимости от программы, измеряют:

барометрическое давление окружающей воздушной среды Ва, кПа (кгс/м2);

температуру перемещаемого воздуха по сухому и влажному термо­метру, соответственно, t и fj, °С;

температуру воздуха в рабочей зоне помещения ta, °С;

динамическое давление потока воздуха в точке мерного сече­ния рdi, кПа (кгс/м2);

статическое давление воздуха в точке мерного сечения рsi, кПа (кгс/м2);

полное давление воздуха в точке мерного сечения рi, кПа (кгс/м2);

время перемещения анемометра по площади мерного сечения t, с;

число делений счетного механизма оборотов механического ане­мометра за время t обвода сечения п.

Примечания:

1. Измерения статического или полного давлений производят при опреде­лении давления, развиваемого вентилятором, и потерь давления в вентиляци­онной сети или на ее участке.

2. Значение полного (р, кПа, кгс/м2) и статического (рs, кПа, кгс/м2) дав­лений представляют собой соответствующие перепады полных и статических давлений потока с барометрическим давлением окружаю­щей среды. Перепад считается положительным, если соответствующее значение превышает давление окружающей среды, в противном случае р и рs - отрицательны.

4.3. При измерении давлений и скоростей потока в воздуховодах и расположении мерного сечения на прямолинейном участке длиной не менее 8Dh допускается проводить измерения статического давления потока воздуха и в отдельных точках сечения полного давления комбинированным приемником давления.

4.4. Зазоры между измерительными приборами и отверстиями, через которые они вводятся в закрытые каналы, должны быть уплотнены во время испытаний, а отверстия закрыты после проведения испытаний.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

5.1. На основе величин, измеренных в соответствии с програм­мой, определяют:

относительную влажность перемещаемого воздуха j, %;

плотность перемещаемого воздуха р, кг/м3 (кгс·с24);

скорости движения воздуха v, м/с;

расход воздуха L, м3/с;

потери полного давления в вентиляционной сети или в отдель­ных ее элементах Dр, кПа (кгс/м2);

коэффициент потерь давления вентиляционной сети или ее элемента z.

5.2. Относительную влажность перемещаемого воздуха определяют по показаниям сухого и влажного термометров в соответствии с паспортом прибора.

5.3. Плотность перемещаемого воздуха определяют по формуле



где р' - статическое или полное давление потока, измеренное комбинированным приемником давления или приемником полного давления в одной из точек мерного сечения;

Kj - коэффициент, зависящий от температуры и влажности перемещаемого воздуха. Значение Kj  определяется по табл. 1.



Зависимость коэффициента Kj от температуры и влажности перемещаемого воздуха

Таблица 1

t, °C

10

20

30

40

50

j, %

50

100

50

100

50

100

50

100

50

100

Kj

0,998

1,003

1,000

1,005

1,004

1,012

1,010

1,025

1,020

1,040

5.4. Динамическое давление рd кПа (кгс/м2) средней скорости движения воздуха определяют по измеренным в z точках (черт. 1 или 2) комбинированным приемником давления величинам дина­мических давлении рdi по формуле



5.5. Скорость движения воздуха vi, м/с в точке мерного сечения по измерениям динамического давления рdi определяют согласно формуле



5.6. Среднюю скорость движения воздуха vm, м/с в мерном сечении по измерениям динамического давления в z точках (по черт. 1 или 2) определяют по формуле



5.7. При измерениях анемометрами скорость движения воздуха в отдельных точках мерного сечения определяют по показаниям прибора n и графику индивидуальной тарировки прибора v (n); при этом среднюю скорость движения воздуха vm определяют по формуле



5.8. Объемный расход L, м3/с воздуха определяют по формуле



5.9. Статическое давление рs потока в мерном сечении определяют по следующим формулам:

а)            при измерениях полных и динамических давлений;

б)          при измерениях статических давлений;

в)     при измерениях скоростей потока и полных давлений.

5.10. Полное давление р потока в мерном сечении рассчитывают по формулам

 или

5.11. Потери полного давления элемента сети определяют по формуле



где р1 и р2 - полные давления, определенные по п. 5.10, в мерных сечениях 1 и 2, расположенных, соответствен­но, на входе в элемент и на выходе из него.

5.12. Потери полного давления элемента сети, расположенного на входе в сеть, определяют по формуле



5.13. Потери полного давления элемента сети, расположенного на выходе из сети, определяют по формуле



5.14. Коэффициент потерь давления элементов сети определяют по формуле



где рd - динамическое давление (по п. 5.4) в мерном сечении выбранном в качестве характерного.

5.15. Динамическое давление рdv, кПа (кгс/м2) вентилятора определяют по формуле



где Fv - площадь выходного отверстия вентилятора.

5.16. Статическое давление рsv, кПа (кгс/м2) вентилятора определяют по формуле



где рs1 и рs2 - соответственно статические давления в мерных сечениях 1 и 2 перед и за вентилятором, определенные по п. 5.9;

рd1 — динамическое давление в мерном сечении 1, на входе в вентиля­тор, определенное по п. 5.4.

5.17. Полное давление вентилятора рv кПа (кгс/м2) равно сум­марным потерям Dрå сети и определяется по формуле



Примечание. Безразмерные параметры, характеризующие аэродинами­ческие свойства собственно вентилятора (его коэффициенты полного yv, статического ys и динамического jdv давлений, а также коэффициент расхода воздуха jv) определяют, если это предусмотрено программой испытаний, по формулам, приведенным в ГОСТ 10921-74.

5.18. В случаях, предусмотренных программой испытаний, производят расчет предельной погрешности определения расхода воздуха по результатам измерений. Порядок расчета при измерениях пневмометрическим насадком в сочетании с дифференциальным манометром дан в рекомен­дуемом приложении 1.

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. При проведении аэродинамических испытаний вентиляционных систем должны соблюдаться требования безопасности согласно ГОСТ 12.4.021-75.

6.2. Проведение аэродинамических испытаний не должно ухудшать проветривание и приводить к скоплению взрывоопасной концентрации газов.

ПРИЛОЖЕНИЕ

Рекомендуемое

РАСЧЕТ ПОГРЕШНОСТЕЙ ИЗМЕРЕНИЯ РАСХОДА ВОЗДУХА КОМБИНИРОВАННЫМ ПРИЕМНИКОМ ДАВЛЕНИЯ В СОЧЕТАНИИ С ДИФФЕРЕНЦИАЛЬНЫМ МАНОМЕТРОМ

Из уравнений пп. 4.3—4.8 следует:



При этом предельная относительная погрешность определения расхода воздуха в процентах выражается следующей формулой:



где sL - среднеквадратичная относительная погрешность, обусловленная неточностью измерений в процессе испытаний;

dj - предельная, относительная погрешность определения расхода воздуха, связанная с неравномерностью распределения скоростей в мерном сечении; величины dj даны в табл. 1 настоящего приложения.

Величина sL представляется в виде:



где sD - среднеквадратичная погрешность определения размеров мерно­го сечения, зависящая от гидравлического диаметра воздухо­вода; при 100 мм £ Dh 300 мм величина sD = ± 3 %, при Dh > 300 мм sD = ± 2 %;

sp, sB, st - среднеквадратичные погрешности измерений, соответ­ственно, ди­намического давления Рd потока, барометрического давления Ba, температуры t потока, величины sp, sB, st даны в табл. 2 настоящего приложения.

Пользуясь табл. 1 и 2 и приведенными формулами вычисляют пре­дельную погрешность определения расхода воздуха.

Таблица 1

Предельная относительная погрешность dj, вызванная неравномерностью распределения скоростей в мерном сечении

Форма мерного­

Число точек

d, %, при расстоянии от места возмущения потока до мерного сечения в гидравлических диаметрах Dh

сечения

измерений

1

2

3

5

> 5

Круг

4

20

16

12

6

3



8

16

12

10

5

2



12

12

8

6

3

2

Прямо­-

4

24

20

15

8

4

угольник

16

12

8

6

3

2



Таблица 2

Среднеквадратичные погрешности sp, sB, st показаний приборов

Показание прибора в долях

sp, sB, st, %, для приборов класса точности

длины шкалы

10

0,5

1,00

±0,5

±0,25

0,75

±0,7

±0,24

0,50

±1,0

±0,5

0,25

±2,0

±1,0

0,10

±5,0

±2,5

0,05

±10,0

±5,0



Пример. Мерное сечение расположено на расстоянии 3-х диаметров за ко­леном воздуховода диаметром 300 мм (т. е. sD = ± 3 %). Измерения производят комбинированным приемником давления в 8-ми точках мерного сечения (т. е. по табл. 1 dj = + 10 %). Класс точности приборов (дифманометр, барометр, термометр) - 1,0. Отсчеты по всем приборам производятся, примерно, в сере­дине шкалы, т. е. по табл. 2, sp = sB = st = ± 1,0 %. Предельная относительная погрешность измерения расхода воздуха составит:
