МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Система стандартов безопасности труда ЭЛЕКТРОБЕЗОПАСНОСТЬ Предельно допустимые значения напряжений прикосновения и токов Occupational safety standards system. Electric safety. Maximum permissible values of pick-up voltages and currents |
ГОСТ
|
Постановлением Государственного комитета СССР по стандартам от 30 июля 1982 г. № 2987 дата введения установлена
01.07.83
Ограничение срока действия снято по протоколу № 2-92 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)
Настоящий стандарт устанавливает предельно допустимые значения напряжений прикосновения и токов, протекающих через тело человека, предназначенные для проектирования способов и средств защиты людей, при взаимодействии их с электроустановками производственного и бытового назначения постоянного и переменного тока частотой 50 и 400 Гц.
Термины, используемые в стандарте, и их пояснения приведены в приложении.
(Измененная редакция, Изм. № 1).
1. ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ НАПРЯЖЕНИЙ ПРИКОСНОВЕНИЯ И ТОКОВ
1.1 Предельно допустимые значения напряжений прикосновения и токов установлены для путей тока от одной руки к другой и от руки к ногам.
(Измененная редакция, Изм. № 1).
1.2 Напряжения прикосновения и токи, протекающие через тело человека при нормальном (неаварийном) режиме электроустановки, не должны превышать значений, указанных в табл. 1.
|
Род тока |
U, В |
I, мА |
|
не более |
||
|
Переменный, 50 Гц |
2,0 |
0,3 |
|
Переменный, 400 Гц |
3,0 |
0,4 |
|
Постоянный |
8,0 |
1,0 |
Примечания:
1 Напряжения прикосновения и токи приведены при продолжительности воздействий не более 10 мин в сутки и установлены, исходя из реакции ощущения.
2 Напряжения прикосновения и токи для лиц, выполняющих работу в условиях высоких температур (выше 25°С) и влажности (относительная влажность более 75%), должны быть уменьшены в три раза.
1.3 Предельно допустимые значения напряжений прикосновения и токов при аварийном режиме производственных электроустановок напряжением до 1000 В с глухозаземленной или изолированной нейтралью и выше 1000 В с изолированной нейтралью не должны превышать значений, указанных в табл. 2.
|
Род тока |
Нормируемая величина |
Предельно допустимые значения, не более, при продолжительности воздействия тока t, с |
|||||||||||
|
0,01-0,08 |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
Св.1,0 |
||
|
Переменный 50 Гц |
U, B |
550 |
340 |
160 |
135 |
120 |
105 |
95 |
85 |
75 |
70 |
60 |
20 |
|
I, мА |
650 |
400 |
190 |
160 |
140 |
125 |
105 |
90 |
75 |
65 |
50 |
6 |
|
|
Переменный 400 Гц |
U, B |
650 |
500 |
500 |
330 |
250 |
200 |
170 |
140 |
130 |
110 |
100 |
36 |
|
I, мА |
|
|
|
|
|
|
|
|
|
|
|
8 |
|
|
Постоянный |
U, B |
650 |
500 |
400 |
350 |
300 |
250 |
240 |
230 |
220 |
210 |
200 |
40 |
|
I, мА |
|
|
|
|
|
|
|
|
|
|
|
15 |
|
|
Выпрямленный двухполупериодный |
Uампл, B |
650 |
500 |
400 |
300 |
270 |
230 |
220 |
210 |
200 |
190 |
180 |
- |
|
Iампл, мА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Выпрямленный однополупериодный |
Uампл, B |
650 |
500 |
400 |
300 |
250 |
200 |
190 |
180 |
170 |
160 |
150 |
- |
|
Iампл, мА |
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечание - Предельно допустимые значения напряжений прикосновения и токов, протекающих через тело человека при продолжительности воздействия более 1 с, приведенные в табл. 2, соответствуют отпускающим (переменным) и неболевым (постоянным) токам.
1.4 Предельно допустимые значения напряжений прикосновения при аварийном режиме производственных электроустановок с частотой тока 50 Гц, напряжением выше 1000 В, с глухим заземлением нейтрали не должны превышать значений, указанных в табл. 3.
|
Продолжительность воздействия t, с |
Предельно допустимое значение напряжения прикосновения U, в |
|
До 0,1 |
500 |
|
0,2 |
400 |
|
0,5 |
200 |
|
0,7 |
130 |
|
1,0 |
100 |
|
Св. 1,0 до 5,0 |
65 |
1.5 Предельно допустимые значения напряжений прикосновения и токов при аварийном режиме бытовых электроустановок напряжением до 1000 В и частотой 50 Гц не должны превышать значений, указанных в табл. 4.
|
Продолжительность воздействия t, с |
Нормируемая величина |
Продолжительность воздействия t, c |
Нормируемая величина |
||
|
U, B |
I, мА |
U, B |
I, мА |
||
|
От 0,01 до 0,08 |
220 |
220 |
0,6 |
40 |
40 |
|
0,1 |
200 |
200 |
0,7 |
35 |
35 |
|
0,2 |
100 |
100 |
0,8 |
30 |
30 |
|
0,3 |
70 |
70 |
0,9 |
27 |
27 |
|
0,4 |
55 |
55 |
1,0 |
25 |
25 |
|
0,5 |
50 |
50 |
Св. 1,0 |
12 |
2 |
Примечание - Значения напряжений прикосновения и токов установлены для людей с массой тела от 15 кг.
1.3-1.5 (Измененная редакция, Изм. № 1).
1.6 Защиту человека от воздействия напряжений прикосновения и токов обеспечивают конструкция электроустановок, технические способы и средства защиты, организационные и технические мероприятия по ГОСТ 12.1.019-79.
2. КОНТРОЛЬ НАПРЯЖЕНИЙ ПРИКОСНОВЕНИЯ И ТОКОВ
2.1 Для контроля предельно допустимых значений напряжений прикосновения и токов измеряют напряжения и токи в местах, где может произойти замыкание электрической цепи через тело человека. Класс точности измерительных приборов не ниже 2,5.
2.2 При измерении токов и напряжений прикосновения сопротивление тела человека в электрической цепи при частоте 50 Гц должно моделироваться резистором сопротивления:
для табл. 1 - 6,7 кОм;
для табл. 2 при времени воздействия
до 0,5 с -0,85 кОм;

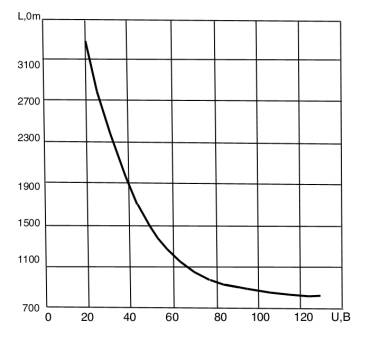

более 0,5 с - сопротивлением, имеющим зависимость от напряжения согласно чертежа;
для табл. 3 - 1 кОм;
для табл. 4 при времени воздействия
до 1 с - 1 кОм;
более 1 с - 6 кОм.
Отклонение от указанных значений допускается в пределах ±10%.
(Измененная редакция, Изм. № 1).
2.3 При измерении напряжений прикосновения и токов сопротивление растеканию тока с ног человека должно моделироваться с помощью квадратной металлической пластины размером 25´25 см, которая располагается на поверхности земли (пола) в местах возможного нахождения человека. Нагрузка на металлическую пластину должна создаваться массой не менее 50 кг.
2.4 При измерении напряжений прикосновения и токов в электроустановках должны быть установлены режимы и условия, создающие наибольшие значения напряжений прикосновения и токов, воздействующих на организм человека.
ПРИЛОЖЕНИЕ
(справочное)
Термины и их пояснения
|
Термин |
Пояснение |
|
Напряжение прикосновения |
|
|
Аварийный режим электроустановки |
Работа неисправной электроустановки, при которой могут возникнуть опасные ситуации, приводящие к электротравмированию людей, взаимодействующих с электроустановкой |
|
Бытовые электроустановки |
Электроустановки, используемые в жилых, коммунальных и общественных зданиях всех типов, например, в кинотеатрах, кино, клубах, школах, детских садах, магазинах, больницах и т.п., с которыми могут взаимодействовать как взрослые, так и дети |
|
Отпускающий ток |
Электрический ток, не вызывающий при прохождении через тело человека непреодолимых судорожных сокращений мышц руки, в которой зажат проводник |
(Измененная редакция, Изм. № 1).
|
|
