ГОСТ 2.314-68
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
УКАЗАНИЯ НА ЧЕРТЕЖАХ
О МАРКИРОВАНИИ
И КЛЕЙМЕНИИ ИЗДЕЛИЙ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Единая система конструкторской документации УКАЗАНИЯ НА ЧЕРТЕЖАХ Unified system for design documentation. Instructions for marking and stamping articles. |
ГОСТ 2.314-68* Взамен ГОСТ 5292-60 в части п. 6 |
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен
с 01.01.71
1. Настоящий стандарт устанавливает правила нанесения на чертежи указаний о маркировании и клеймении изделий всех отраслей промышленности.
Стандарт полностью соответствует СТ СЭВ 648-77.
(Измененная редакция, Изм. № 2).
2. Указания о маркировании и клеймении помещают в технических требованиях чертежа и начинают словами: «Маркировать...» или «Клеймить...».
Указания о клеймении на чертежах помещают только в тех случаях, когда необходимо предусмотреть на изделии определенное место клеймения, размеры и способ нанесения клейма.
3. Место нанесения маркировки или клейма на изображении изделия отмечают точкой и соединяют ее линией-выноской со знаками маркирования или клеймения, которые располагают вне изображения. Знак маркирования - окружность диаметром 10 ...15 мм (черт. 1), знак клеймения - равносторонний треугольник высотой 10 ... 15 мм (черт. 2).
Черт. 1
Внутри знака помещают номер соответствующего пункта технических требований, в котором приведены указания о маркировании и клеймении.
Знаки маркирования и клеймения выполняют сплошными основными линиями.
4. Если маркированию или клеймению подлежат определенные части изделий (головка болта, торец вала и т. п.), то знаки маркирования или клеймения на чертеж не наносят, а место нанесения маркировки или клейма указывают в технических требованиях.
5. Если указания о маркировании и клеймении помещают в технических условиях на изделие, то на чертеже изделия делают следующую запись: «Маркировать по ТУ...».
6. Если маркировка и клеймо необходимы, но нанесение их на изделие нецелесообразно или невозможно по конструктивным соображениям, то в технических требованиях помещают соответствующее указание, например: «Маркировать... на бирке» или «Клеймить... на бирке».
7. При необходимости ограничить участок поверхности для нанесения маркировки или клейма наносят сплошной тонкой линией границы участка и указывают его размеры (черт. 3) или изображают маркировку, или клеймо, наносимые на изделие.
(Измененная редакция, Изм. № 1).
Черт. 3
8. Указания о маркировании и клеймении должны определять:
а) содержание маркировки и клейма;
б) место нанесения;
в) способ нанесения (при необходимости);
г) размер шрифта (при необходимости).
9. С целью сокращения объема надписей на чертеже допускается указания о содержании и способе нанесения маркировки или клейма приводить буквенными обозначениями, установленными приложением 1 к настоящему стандарту.
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Рекомендуемое
ОБОЗНАЧЕНИЯ СОДЕРЖАНИЯ И СПОСОБОВ НАНЕСЕНИЯ МАРКИРОВКИ И КЛЕЙМ
1. Содержание маркировки указывают буквенными обозначениями, приведенными в табл. 1.
Таблица 1
|
Содержание маркировки |
Обозначение |
|
Товарный знак, наименование предприятия-изготовителя |
Т |
|
Индекс изделия |
Ш |
|
Обозначение изделия по основному конструкторскому документу |
Ч |
|
Заводской номер изделия* |
Н |
|
Марка материала |
М |
|
Номер плавки, порядковый номер в плавке |
П |
|
Технические данные |
Х |
|
Группа селективности |
С |
|
Знаки полярности, направления вращения, направления потока среды и др. данные, необходимые для монтажа |
3 |
|
Дата изготовления |
Д |
|
Цена изделия |
Ц |
* Под номером изделия понимается также номер партии или серии.
2. Содержание клейма указывают буквенными обозначениями, приведенными в табл. 2.
Таблица 2
|
Содержание клейма |
Обозначение |
|
Испытания (контроль): механические, гидравлические, пневматические, электрические, на твердость и др. |
И |
|
Окончательная приемка |
К |
3. Способы нанесения маркировки или клейма указывают буквенными обозначениями, приведенными в табл. 3.
Таблица 3
|
Способ нанесения маркировки или клейма |
Обозначение |
|
Ударный |
у |
|
Гравированием |
г |
|
Травлением |
т |
|
Краской |
к |
|
Литьем или давлением (прессованием, штамповкой и т.п.) |
л |
Примечание. Если маркировка или клеймо могут быть нанесены любым способом, то способ нанесения не указывают.
4. Обозначения и способы нанесения маркировки и клейма указывают на наклонном участке линии-выноски.
ПРИМЕР НАНЕСЕНИЯ на чертеже обозначений заводского номера изделия ударным способом и клейма окончательной приемки краской при наличии в технических условиях на изделие всех данных о маркировании и клеймении приведен на черт. 1.
При этом в технических требованиях чертежа делают запись по типу: «3. Маркировать и клеймить по ТУ...».

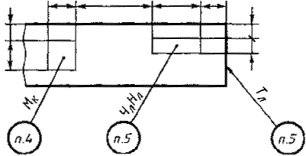

ПРИМЕР НАНЕСЕНИЯ на чертеже обозначений марки материала - краской, обозначения изделия, заводского номера его и товарного знака - литейным способом, при необходимости указания на чертеже отсутствующих в технических условиях данных о месте, способе нанесения и шрифте маркировки, приведен на черт. 2.
При этом в технических требованиях чертежа делают запись по типу:
а) если маркировки выполняются разным шрифтом, -
«4. Маркировать по ТУ ... шрифтом ... ГОСТ ...».
5. Маркировать по ТУ ..., Чл - шрифтом... ГОСТ ... Нл - шрифтом... ГОСТ...».
«6. Маркировать по ТУ ... шрифтом ... ГОСТ ...»:
б) если маркировки выполняются одним шрифтом, -
«4. Маркировать по ТУ ... шрифтом ... ГОСТ ...».
(Введено дополнительно, Изм. № 1).
ПРИЛОЖЕНИЕ 2
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Маркирование - нанесение на изделие знаков, характеризующих это изделие.
Маркировка - совокупность знаков, характеризующих изделие, например: обозначение, шифр, номер партии (серии), порядковый номер, дата изготовления, товарный знак предприятия-изготовителя, марка материала, группа селективности, монтажные или транспортные знаки и т. п.
Клеймение - нанесение на изделие знаков, удостоверяющих его качество.
Клеймо - знак, удостоверяющий качество изделия.
|
|
