МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.83

Настоящий стандарт распространяется на древесину и устанавливает метод определения ударной твердости, сущность которого состоит в определении площади проекции отпечатка от удара шарика, свободно падающего с заданной высоты, и вычислении ударной твердости как отношения потенциальной энергии шарика к площади проекции.

Стандарт полностью соответствует СТ СЭВ 2367-80 и ИСО 3351-75.

1. ОТБОР ОБРАЗЦОВ

1.1. Изготовление, влажность, количество и метод отбора образцов по ГОСТ 16483.0.

1.2. Образцы должны иметь форму прямоугольной призмы сечением 20´20 мм и длиной вдоль волокон 150 мм.

2. АППАРАТУРА

Приспособление, схема которого показана на чертеже, состоящее из:

- стального шарика плотностью 7,8 г/см³ и диаметром (25 ± 0,05) мм;

- устройства для опускания шарика с высоты (500 ± 1) мм;

- массивной опорной плиты и механизма для прижима образца к плите. Измерительная лупа для измерения размеров отпечатков с погрешностью не более 0,1 мм. Копировальная бумага.

Аппаратура для определения влажности древесины по ГОСТ 16483.7.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1. Образец с наложенной на него копировальной бумагой плотно прижимают к опорной плите прибора. Ударом стального шарика, свободно падающего с высоты 500 мм, считая от нижней точки поверхности шарика, на поверхности радиального или тангентального разрезов образца наносят по три отпечатка. Расстояние между центрами отпечатков должно быть (40 ± 5) мм.

3.2. Размеры отпечатков d₁ и d₂ на образце измеряют с погрешностью не более 0,1 мм в направлении поперек и вдоль волокон.

3.3. После испытания определяют влажность образцов по ГОСТ 16483.7. В качестве пробы на влажность берут часть образца с отпечатками длиной 100 мм и шириной 5 мм. Минимальное количество испытываемых на влажность образцов должно соответствовать ГОСТ 16483.0.

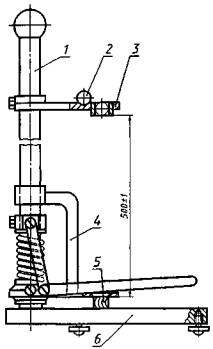

1 - стойка; 2 - шарик; 3 - держатель; 4 - устройство для прижима образна; 5 - образец; 6 - опорная плита

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Ударную твердость (H_Wy) образца при влажности (W) в момент испытания в Дж/см² вычисляют по формуле

                                                                                          (1)

где m - масса шарика, кг;

g - ускорение силы тяжести, м/с²;

h - высота падения шарика, м;

d₁ и d₂ - размеры отпечатков в направлении поперек и вдоль волокон, см.

Рассчитывают среднее арифметическое результатов трех измерений на одном и том же образце и выражают результат с точностью до 0,01 Дж/см².

4.2. При необходимости ударную твердость (H_Wy) приводят к влажности 12 % с точностью до 0,01 Дж/см² по формуле, справедливой для влажности (12 ± 3) %

H₁₂ = H_Wy [1 + α(W - 12)],                                                                        (2)

где α - поправочный коэффициент на влажность, равный 0,02 для всех пород;

W - влажность древесины в момент испытания, %;

при влажности образца, равной или больше предела гигроскопичности

H_12y = H_Wy·K₃₀,

где K₃₀ - пересчетный коэффициент при влажности 30 %, равный:

1,300 - для хвойных (кроме лиственницы) пород;

1,335 - для лиственницы;

1,285 - для кольцесосуцистых пород;

1,180 - для рассеяннососудистых пород.

4.3. Коэффициент неоднородности ударной твердости (β) образца вычисляют по формуле

                                                                                              (3)

где  - среднее арифметическое измерений размеров трех отпечатков по направлению поперек волокон;

 - среднее арифметическое измерений размеров трех отпечатков по направлению вдоль волокон.

Результаты вычисляют с точностью до 0,01.

4.4. Статистические величины ударной твердости и коэффициента неоднородности ударной твердости вычисляют с точностью соответственно до 0,01 Дж/см² и 0,01.

4.5. Результаты измерений и расчетов заносят в протокол согласно приложению.

ПРИЛОЖЕНИЕ
Рекомендуемое

ПРОТОКОЛ
испытаний древесины на ударную твердость





ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Минлесбумпромом СССР

РАЗРАБОТЧИКИ

A.M. Боровиков, канд. техн. наук; Г.А. Чибисова, канд. техн. наук; Н.И. Евдокимова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 21.01.81 № 134

3. ВЗАМЕН ГОСТ 16483.16-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

6. ПЕРЕИЗДАНИЕ (июнь 1999 г.) с Изменением № 1, утвержденным в июне 1987 г. (ИУС 9-87)
