ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ
И ДРЕВЕСНЫХ МАТЕРИАЛОВ
ПОЛЯ ДОПУСКОВ ДЛЯ ЛИНЕЙНЫХ РАЗМЕРОВ И ПОСАДКИ
ГОСТ 6449.1-82
МОСКВА - 1982
РАЗРАБОТАНЫ Министерством лесной и целлюлозно-бумажной промышленности СССР и Министерством высшего и среднего специального образования РСФСР
ИСПОЛНИТЕЛИ
В.А. Куликов, д-р техн. наук; Ф.С. Стовпюк, канд. техн. наук; В.А. Бардонов, канд. техн. наук; Г.А. Корсаков, канд. техн. наук; В.С. Серебряков; Б.И. Иванов
ВНЕСЕНЫ Министерством лесной и целлюлозно-бумажной промышленности СССР
Зам. министра Ю.П. Онищенко
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 25 марта 1982 г. № 1286
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ Поля допусков для линейных размеров и посадки Products
of wood and wooden materials. |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 26 марта 1982 г. № 1286 срок действия установлен
с 01.01.1984 г.
до 01.01.1989 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на детали и сборочные единицы из древесины и древесных материалов и устанавливает поля допусков сопрягаемых и несопрягаемых элементов с номинальными линейными размерами до 10000 мм и рекомендуемые посадки.
(Измененная редакция, Изм. № 1).
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Основные положения, термины, определения и обозначения - по ГОСТ 25346-82.
(Измененная редакция, Изм. № 1).
1.2. Поля допусков, устанавливаемые по данному стандарту, должны ограничивать суммарные погрешности линейных размеров деталей и сборочных единиц, включающие величину изменений этих размеров при колебаниях влажности материалов в допускаемых пределах.
2. КВАЛИТЕТЫ И ДОПУСКИ
2.1. Устанавливается девять квалитетов: 10, 11 ... 18 с обозначениями допусков, соответственно 1T 10, 1T 11, ... 1T 18..
2.2. Числовые значения допусков приведены в справочном приложении 1.
3. ПОЛЯ ДОПУСКОВ И ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ
3.1. Устанавливается два положения полей допусков отверстий и одиннадцать положений полей допусков валов с буквенными обозначениями (чертеж):
отверстий - Н, Is;
валов - а, b, c, h, js, k, t, y, za, zc, zе.

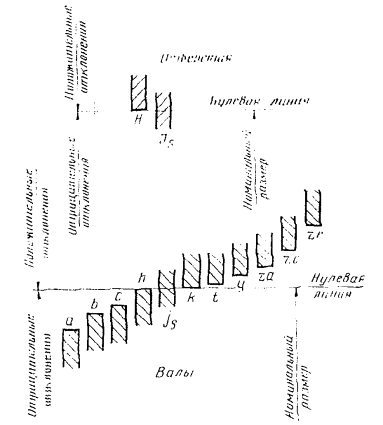

Положения полей допусков относительно нулевой линии определяются основными отклонениями, зависящими от интервалов номинальных размеров.
Числовые значения основных отклонений валов по интервалам номинальных размеров приведены в справочных приложениях 2 и 3.
Примечания:
1. Настоящим стандартом установлены не предусмотренные ГОСТ 25346-82 и ГОСТ 25348-82 основные отклонения:
ze - для размеров до 50 мм;
b - для размеров свыше 500 до 3150 мм;
k - для размеров свыше 3150 мм.
2. Числовые значения основных отклонений, принятых по ГОСТ 25346-82, округлены до 0,01 мм.
(Измененная редакция, Изм. № 1).
3.2. Поля допусков и числовые значения предельных отклонений отверстий должны соответствовать указанным в табл. 1.
3.3. Поля допусков валов, установленные в диапазонах номинальных размеров до 500 мм и свыше 500 до 10000 мм, указаны в табл. 2 и 3.
Числовые значения предельных отклонений валов должны соответствовать указанным в табл. 4 и 5.
Относительные положения полей допусков для данного интервала размеров
(Измененная редакция, Изм. № 1).
4. ПОСАДКИ
4.1. Посадки должны назначаться в системе отверстия.
4.2. Посадки в соединениях деталей и сборочных единиц, образованные сочетаниями полей допусков валов и основных отверстий (H) по настоящему стандарту, приведены в рекомендуемом приложении 4.
Таблица 1
Поля допусков и предельные отклонения отверстий
мм
|
Поля допусков отверстий |
|||||||||
|
H10 |
Js10 |
H11 |
Js11 |
H12 |
Js12 |
H13 |
Js13 |
H14 |
|
|
До 3 |
- |
- |
- |
- |
+0,10 0 |
±0,05 |
+0,14 0 |
±0,07 |
+0,25 0 |
|
Св. 3 до 6 |
- |
- |
- |
- |
+0,12 0 |
±0,06 |
+0,18 0 |
±0,09 |
+0,30 0 |
|
» 6 » 10 |
- |
- |
- |
- |
+0,15 0 |
±0,07 |
+0,22 0 |
±0,11 |
+0,36 0 |
|
» 10 » 18 |
- |
- |
- |
- |
+0,18 0 |
±0,09 |
+0,27 0 |
±0,13 |
+0,43 0 |
|
» 18 » 30 |
- |
- |
- |
- |
+0,21 0 |
±0,10 |
+0,33 0 |
±0,16 |
+0,52 0 |
|
» 30 » 50 |
- |
- |
- |
- |
+0,25 0 |
±0,12 |
+0,39 0 |
±0,19 |
+0,62 0 |
|
» 50 » 80 |
- |
- |
+0,19 0 |
±0,09 |
+0,30 0 |
±0,15 |
+0,46 0 |
±0,23 |
+0,74 0 |
|
» 80 » 120 |
- |
- |
+0,22 0 |
±0,11 |
+0,35 0 |
±0,17 |
+0,54 0 |
±0,27 |
+0,87 0 |
|
» 120 » 180 |
- |
- |
+0,25 0 |
±0,12 |
+0,40 0 |
±0,20 |
+0,63 0 |
±0,31 |
+1,00 0 |
|
Св. 180 до 250 |
- |
- |
+0,29 0 |
±0,14 |
+0,46 0 |
±0,23 |
+0,72 0 |
±0,36 |
+1,15 0 |
|
» 250 » 315 |
- |
- |
+0,32 0 |
±0,16 |
+0,52 0 |
±0,26 |
+0,81 0 |
±0,40 |
+1,30 0 |
|
» 315 » 400 |
- |
- |
+0,36 0 |
±0,18 |
+0,57 0 |
±0,28 |
+0,89 0 |
±0,44 |
+1,40 0 |
|
» 400 » 500 |
- |
- |
+0,40 0 |
±0,20 |
+0,63 0 |
±0,31 |
+0,97 0 |
±0,48 |
+1,55 0 |
|
» 500 » 630 |
- |
- |
+0,44 0 |
±0,22 |
+0,70 0 |
±0,35 |
+1,10 0 |
±0,55 |
+1,75 0 |
|
» 630 » 800 |
- |
- |
+0,50 0 |
±0,25 |
+0,80 0 |
±0,40 |
+1,25 0 |
±0,62 |
+2,00 0 |
|
» 800 » 1000 |
- |
- |
+0,56 0 |
±0,28 |
+0,90 0 |
±0,45 |
+1,40 0 |
±0,70 |
+2,30 0 |
|
» 1000 » 1250 |
- |
- |
+0,66 0 |
±0,33 |
+1,05 0 |
±0,52 |
+1,65 0 |
±0,82 |
+2,60 0 |
|
Св. 1250 до 1600 |
+0,50 0 |
±0,25 |
+0,78 0 |
±0,39 |
+1,25 0 |
±0,62 |
+1,95 0 |
±0,97 |
+3,10 0 |
|
» 1600 » 2000 |
+0,60 0 |
±0,30 |
+0,92 0 |
±0,46 |
+1,50 0 |
±0,75 |
+2,30 0 |
±1,15 |
+3,70 0 |
|
» 2000 » 2500 |
+0,70 0 |
±0,35 |
+1,10 0 |
±0,55 |
+1,75 0 |
±0,87 |
+2,80 0 |
±1,40 |
+4,40 0 |
|
» 2500 » 3150 |
+0,86 0 |
±0,43 |
+1,35 0 |
±0,67 |
+2,10 0 |
±1,05 |
+3,30 0 |
±1,65 |
+5,40 0 |
|
» 3150 » 4000 |
+1,05 0 |
±0,52 |
+1,65 0 |
±0,82 |
+2,60 0 |
±1,30 |
+4,10 0 |
±2,05 |
+6,60 0 |
|
» 4000 » 5000 |
+1,30 0 |
±0,65 |
+2,00 0 |
±1,00 |
+3,20 0 |
±1,60 |
+5,00 0 |
±2,50 |
+8,00 0 |
|
» 5000 » 6300 |
+1,55 0 |
±0,77 |
+2,50 0 |
±1,25 |
+4,00 0 |
±2,00 |
+6,20 0 |
±3,10 |
+9,80 0 |
|
» 6300 » 8000 |
+1,95 0 |
±0,97 |
+3,10 0 |
±1,55 |
+4,90 0 |
±2,45 |
+7,60 0 |
±3,80 |
+12,00 0 |
|
» 8000 » 10000 |
+2,40 0 |
±1,20 |
+3,80 0 |
±1,90 |
+6,00 0 |
±3,00 |
+9,40 0 |
±4,70 |
+15,00 0 |
Продолжение табл. 1
мм
|
Интервал размеров |
Поля допусков отверстий |
||||||||
|
Js14 |
H15 |
Js15 |
H16 |
Js16 |
H17 |
Js17 |
H18 |
Js18 |
|
|
До 3 |
±0,12 |
+0,40 0 |
±0,20 |
+0,60 0 |
±0,30 |
+1,00 0 |
±0,50 |
+1,40 0 |
±0,70 |
|
Св. 3 до 6 |
±0,15 |
+0,48 0 |
±0,24 |
+0,75 0 |
±0,37 |
+1,20 0 |
±0,60 |
+1,80 0 |
±0,90 |
|
» 6 » 10 |
±0,18 |
+0,58 0 |
±0,29 |
+0,90 0 |
±0,45 |
+1,50 0 |
±0,75 |
+2,20 0 |
±1,10 |
|
» 10 » 18 |
±0,21 |
+0,70 0 |
±0,35 |
+1,10 0 |
±0,55 |
+1,80 0 |
±0,90 |
+2,70 0 |
±1,35 |
|
» 18 » 30 |
±0,26 |
+0,84 0 |
±0,42 |
+1,30 0 |
±0,65 |
+2,10 0 |
±1,05 |
+3,30 0 |
±1,65 |
|
» 30 » 50 |
±0,31 |
+1,00 0 |
±0,50 |
+1,60 0 |
±0,80 |
+2,50 0 |
±1,25 |
+3,90 0 |
±1,95 |
|
» 50 » 80 |
±0,37 |
+1,20 0 |
±0,60 |
+1,90 0 |
±0,95 |
+3,00 0 |
±1,50 |
+4,60 0 |
±2,30 |
|
» 80 » 120 |
±0,43 |
+1,40 0 |
±0,70 |
+2,20 0 |
±1,10 |
+3,50 0 |
±1,75 |
+5,40 0 |
±2,70 |
|
» 120 » 180 |
±0,50 |
+1,60 0 |
±0,80 0 |
+2,50 0 |
±1,25 |
+4,00 0 |
±2,00 |
+6,30 0 |
±3,15 |
|
Св. 180 до 250 |
±0,57 |
+1,85 0 |
±0,92 |
+2,90 0 |
±1,45 |
+4,60 0 |
±2,30 |
+7,20 0 |
±3,60 |
|
» 250 » 315 |
±0,65 |
+2,10 0 |
±1,05 |
+3,20 0 |
±1,60 |
+5,20 0 |
±2,60 |
+8,10 0 |
±4,05 |
|
» 315 » 400 |
±0,70 |
+2,30 0 |
±1,15 |
+3,60 0 |
±1,80 |
+5,70 0 |
±2,85 |
+8,90 0 |
±4,45 |
|
» 400 » 500 |
±0,77 |
+2,50 0 |
±1,25 |
+4,00 0 |
±2,00 |
+6,30 0 |
±3,15 |
+9,70 0 |
±4,85 |
|
» 500 » 630 |
±0,87 |
+2,80 0 |
±1,40 |
+4,40 0 |
±2,20 |
+7,00 0 |
±3,50 |
- |
- |
|
» 630 » 800 |
±1,00 |
+3,20 0 |
±1,60 |
+5,00 0 |
±2,50 |
+8,00 0 |
±4,00 |
- |
- |
|
» 800 » 1000 |
±1,15 |
+3,60 0 |
±1,80 |
+5,60 0 |
±2,80 |
+9,00 0 |
±4,50 |
- |
- |
|
» 1000 » 1250 |
±1,30 |
+4,20 0 |
±2,10 |
+6,60 0 |
±3,30 |
+10,50 0 |
±5,25 |
- |
- |
|
Св. 1250 до 1600 |
±1,55 |
+5,00 0 |
±2,50 |
+7,80 0 |
±3,90 |
+12,50 0 |
±6,25 |
- |
- |
|
» 1600 » 2000 |
±1,85 |
+6,00 0 |
±3,00 |
+9,20 0 |
±4,60 |
+15,00 0 |
±7,50 |
- |
- |
|
» 2000 » 2500 |
±2,20 |
+7,00 0 |
±3,50 |
+11,00 0 |
±5,50 |
+17,50 0 |
±8,75 |
- |
- |
|
» 2500 » 3150 |
±2,70 |
+8,60 0 |
±4,30 |
+13,50 0 |
±6,75 |
+21,00 0 |
±10,50 |
- |
- |
|
» 3150 » 4000 |
±3,30 |
+10,50 0 |
±5,25 |
+16,50 0 |
±8,25 |
+26,00 0 |
±13,00 |
- |
- |
|
» 4000 » 5000 |
±4,00 |
+13,00 0 |
±6,50 |
+20,00 0 |
±10,00 |
+32,00 0 |
±16,00 |
- |
- |
|
» 5000 » 6300 |
±4,90 |
+15,50 0 |
±7,75 |
+25,00 0 |
±12,50 |
+40,00 0 |
±20,00 |
- |
- |
|
» 6300 » 8000 |
±6,00 |
+19,50 0 |
±9,75 |
+31,00 0 |
±15,50 |
+49,00 0 |
±24,50 |
- |
- |
|
» 8000 » 10000 |
±7,50 |
+24,00 0 |
±12,00 |
+38,00 0 |
±19,00 |
+60,00 0 |
±30,00 |
- |
- |
Таблица 2
Поля допусков валов для номинальных размеров до 500 мм
|
Основные отклонения валов |
|||||||||||
|
а |
b |
с |
h |
js |
k |
t |
y |
za |
zc |
ze |
|
|
11 |
|
|
|
h11 |
js11 |
k11 |
|
|
|
|
|
|
Св. 50 |
|||||||||||
|
12 |
|
b12 |
с12 |
h12 |
js12 |
k12 |
|
|
za12 |
zc12 |
ze12 До 50 |
|
До 120 |
|||||||||||
|
13 |
a13 |
b13 |
|
h13 |
js13 |
k13 |
t13 Св. 50 |
y13 Св. 18 |
za13 До 250 |
zc13 До 120 |
ze13 До 50 |
|
14 |
a14 |
b14 |
|
h14 |
js14 |
k14 |
|
|
|
|
|
|
15 |
|
|
|
h15 |
js15 |
k15 |
|
|
|
|
|
|
16 |
|
|
|
h16 |
js16 |
k16 |
|
|
|
|
|
|
17 |
|
|
|
h17 |
js17 |
|
|
|
|
|
|
|
18 |
|
|
|
h18 |
js18 |
|
|
|
|
|
|
Примечания:
1. Для полей допусков валов, установленных в более ограниченных диапазонах размеров, в числителе указано поле допуска, а в знаменателе - диапазон размеров в миллиметрах.
2. Прямоугольной рамкой
обозначены предпочтительные поля допусков.
Таблица 3
Поля допусков валов для номинальных размеров свыше 500 до 10000 мм
|
Основные отклонения валов |
||||||
|
b |
с |
h |
js |
k |
t |
|
|
10 |
|
|
h10 |
js10 |
k10 |
|
|
Св. 1250 |
||||||
|
11 |
|
|
h11 |
js11 |
k11 |
t11 До 3150 |
|
12 |
b12 |
с12 |
h12 |
js12 |
k12 |
t12 До 3150 |
|
До 3150 |
||||||
|
13 |
b13 |
с13 |
h13 |
js13 |
k13 |
|
|
До 3150 |
||||||
|
14 |
|
|
h14 |
js14 |
k14 |
|
|
15 |
|
|
h15 |
js15 |
k15 |
|
|
16 |
|
|
h16 |
js16 |
k16 |
|
|
17 |
|
|
h17 |
js17 |
k17 |
|
Примечания:
1. Для полей допусков валов, установленных в более ограниченных диапазонах размеров, в числителе указано поле допуска, а в знаменателе - диапазон размеров в миллиметрах.
2. Прямоугольной
рамкой
обозначены предпочтительные поля допусков.
Таблица 4
Предельные отклонения валов для номинальных размеров до 500 мм
мм
|
Поля допусков валов |
||||||||||||
|
h11 |
js11 |
k11 |
b12 |
c12 |
h12 |
js12 |
k12 |
za12 |
zc12 |
ze12 |
a13 |
|
|
До 3 |
- |
- |
- |
-0,14 -0,24 |
-0,06 -0,16 |
0 -0,10 |
±0,05 |
+0,10 0 |
+0,13 +0,03 |
+0,16 +0,06 |
+0,19 +0,09 |
-0,27 -0,41 |
|
Св. 3 до 6 |
- |
- |
- |
-0,14 -0,26 |
-0,07 -0,19 |
0 -0,12 |
±0,06 |
+0,12 0 |
+0,16 +0,04 |
+0,20 +0,08 |
+0,24 +0,12 |
-0,27 -0,45 |
|
» 6 » 10 |
- |
- |
- |
-0,15 -0,30 |
-0,08 -0,23 |
0 -0,15 |
±0,07 |
+0,15 0 |
+0,20 +0,05 |
+0,25 +0,10 |
+0,30 +0,15 |
-0,28 -0,50 |
|
» 10 » 14 |
- |
- |
- |
-0,15 -0,33 |
-0,09 -0,27 |
0 -0,18 |
±0,09 |
+0,18 0 |
+0,24 +0,06 |
+0,31 +0,13 |
+0,39 +0,21 |
-0,29 -0,56 |
|
» 14 » 18 |
- |
- |
- |
+0,26 +0,08 |
+0,33 +0,15 |
+0,42 +0,24 |
||||||
|
» 18 » 24 |
- |
- |
- |
-0,16 -0,37 |
-0,11 -0,32 |
0 -0,21 |
±0,10 |
+0,21 0 |
+0,31 +0,10 |
+0,40 +0,19 |
+0,51 +0,30 |
-0,30 -0,63 |
|
» 24 » 30 |
- |
- |
- |
+0,33 +0,12 |
+0,43 +0,22 |
+0,55 +0,34 |
||||||
|
» 30 » 40 |
- |
- |
- |
-0,17 -0,42 |
-0,12 -0,37 |
0 -0,25 |
±0,12 |
+0,25 0 |
+0,40 +0,15 |
+0,52 +0,27 |
+0,68 +0,43 |
-0,31 -0,70 |
|
Св. 40 до 50 |
- |
- |
- |
-0,18 -0,43 |
-0,13 -0,38 |
0 -0,25 |
±0,12 |
+0,25 0 |
+0,43 +0,18 |
+0,57 +0,32 |
+0,77 +0,52 |
-0,32 -0,71 |
|
» 50 » 65 |
0 -0,19 |
±0,09 |
+0,19 0 |
-0,19 -0,49 |
-0,14 -0,44 |
0 -0,30 |
±0,15 |
+0,30 0 |
+0,53 +0,23 |
+0,70 +0,40 |
- |
-0,34 -0,80 |
|
» 65 » 80 |
-0,20 -0,50 |
-0,15 -0,45 |
+0,57 +0,27 |
+0,78 +0,48 |
-0,36 -0,82 |
|||||||
|
» 80 » 100 |
0 -0,22 |
±0,11 |
+0,22 0 |
-0,22 -0,57 |
-0,17 -0,52 |
0 -0,35 |
±0,17 |
+0,35 0 |
+0,66 +0,33 |
+0,93 +0,58 |
- |
-0,38 -0,92 |
|
» 100 » 120 |
-0,24 -0,59 |
-0,18 -0,53 |
+0,75 +0,40 |
+1,04 +0,69 |
-0,41 -0,95 |
|||||||
|
» 120 » 140 |
0 -0,25 |
±0,12 |
+0,25 0 |
-0,26 -0,66 |
-0,20 -0,60 |
0 -0,40 |
±0,20 |
+0,40 0 |
- |
- |
- |
-0,46 -1,09 |
|
» 140 » 160 |
-0,28 -0,68 |
-0,21 -0,61 |
-0,52 -1,15 |
|||||||||
|
» 160 » 180 |
-0,31 -0,71 |
-0,23 -0,63 |
-0,58 -1,21 |
|||||||||
|
Св. 180 до 200 |
0 -0,29 |
±0,14 |
+0,29 0 |
-0,34 -0,80 |
-0,24 -0,70 |
0 -0,46 |
±0,23 |
+0,46 0 |
- |
- |
- |
-0,66 -1,38 |
|
» 200 » 225 |
-0,38 -0,84 |
-0,26 -0,72 |
-0,74 -1,46 |
|||||||||
|
» 225 » 250 |
-0,42 -0,88 |
-0,28 -0,74 |
-0,82 -1,54 |
|||||||||
|
» 250 » 280 |
0 -0,32 |
±0,16 |
+0,32 0 |
-0,48 -1,00 |
-0,30 -0,82 |
0 -0,52 |
±0,26 |
+0,52 0 |
- |
- |
- |
-0,92 -1,73 |
|
» 280 » 315 |
-0,54 -1,06 |
-0,33 -0,85 |
-1,05 -1,86 |
|||||||||
|
» 315 » 355 |
0 -0,36 |
±0,18 |
+0,36 0 |
-0,60 -1,17 |
-0,36 -0,93 |
0 -0,57 |
±0,28 |
+0,57 0 |
- |
- |
- |
-1,20 -2,09 |
|
» 355 » 400 |
-0,68 -1,25 |
-0,40 -0,97 |
-1,35 -2,24 |
|||||||||
|
» 400 » 450 |
0 -0,40 |
±0,20 |
+0,40 0 |
-0,76 -1,39 |
-0,44 -1,07 |
0 -0,63 |
±0,31 |
+0,63 0 |
- |
- |
- |
-1,50 -2,47 |
|
» 450 » 500 |
-0,84 -1,47 |
-0,48 -1,11 |
-1,65 -2,62 |
|||||||||
Продолжение табл. 4
мм
|
Интервал размеров |
Поля допусков валов |
|||||||||||
|
b13 |
h13 |
js13 |
k13 |
t13 |
y13 |
za13 |
zc13 |
ze13 |
a14 |
b14 |
h14 |
|
|
До 3 |
-0,14 -0,28 |
0 -0,14 |
±0,07 |
+0,14 0 |
- |
- |
+0,17 +0,03 |
+0,20 +0,06 |
+0,23 +0,09 |
-0,27 -0,52 |
-0,14 -0,39 |
0 -0,25 |
|
Св. 3 до 6 |
-0,14 -0,32 |
0 -0,18 |
±0,09 |
+0,18 0 |
|
- |
+0,22 +0,04 |
+0,26 +0,08 |
+0,30 +0,12 |
-0,27 -0,57 |
-0,14 -0,44 |
0 -0,30 |
|
» 6 » 10 |
-0,15 -0,37 |
0 -0,22 |
±0,11 |
+0,22 0 |
- |
- |
+0,27 +0,05 |
+0,32 +0,10 |
+0,37 +0,15 |
-0,28 -0,64 |
-0,15 -0,51 |
0 -0,36 |
|
» 10 » 14 |
-0,15 -0,42 |
0 -0,27 |
±0,13 |
+0,27 0 |
- |
- |
+0,33 +0,06 |
+0,40 +0,13 |
+0,48 +0,21 |
-0,29 -0,72 |
-0,15 -0,58 |
0 -0,43 |
|
» 14 » 18 |
- |
- |
+0,35 +0,08 |
+0,42 +0,15 |
+0,51 +0,24 |
|||||||
|
» 18 » 24 |
-0,16 -0,49 |
0 -0,33 |
±0,16 |
+0,33 0 |
- |
+0,39 +0,06 |
+0,43 +0,10 |
+0,52 +0,19 |
+0,63 +0,30 |
-0,30 -0,82 |
-0,16 -0,68 |
0 -0,52 |
|
» 24 » 30 |
- |
+0,40 +0,07 |
+0,45 +0,12 |
+0,55 +0,22 |
+0,67 +0,34 |
|||||||
|
» 30 » 40 |
-0,17 -0,56 |
0 -0,39 |
±0,19 |
+0,39 0 |
- |
+0,48 +0,09 |
+0,54 +0,15 |
+0,66 +0,27 |
+0,82 +0,43 |
-0,31 -0,93 |
-0,17 -0,79 |
0 -0,62 |
|
Св. 40 до 50 |
-0,18 -0,57 |
0 -0,39 |
±0,19 |
+0,39 0 |
- |
+0,50 +0,11 |
+0,57 +0,18 |
+0,71 +0,32 |
+0,91 +0,52 |
-0,32 -0,94 |
-0,18 -0,80 |
0 -0,62 |
|
» 50 » 65 |
-0,19 -0,65 |
0 -0,46 |
±0,23 |
+0,46 0 |
+0,53 +0,07 |
+0,60 +0,14 |
+0,69 +0,23 |
+0,86 +0,40 |
- |
-0,34 -1,08 |
-0,19 -0,93 |
0 -0,74 |
|
» 65 » 80 |
-0,20 -0,66 |
+0,63 +0,17 |
+0,73 +0,27 |
+0,94 +0,48 |
- |
-0,36 -1,10 |
-0,20 -0,94 |
|||||
|
» 80 » 100 |
-0,22 -0,76 |
0 -0,54 |
±0,27 |
+0,54 0 |
+0,63 +0,09 |
+0,75 +0,21 |
+0,87 +0,33 |
+1,12 +0,58 |
- |
-0,38 -1,25 |
-0,22 -1,09 |
0 -0,87 |
|
» 100 » 120 |
-0,24 -0,78 |
+0,64 +0,10 |
+0,79 +0,25 |
+0,94 +0,40 |
+1,23 +0,69 |
- |
-0,41 -1,28 |
-0,24 -1,11 |
||||
|
» 120 » 140 |
-0,26 -0,89 |
0 -0,63 |
±0,31 |
+0,63 0 |
+0,75 +0,12 |
+0,93 +0,30 |
+1,10 +0,47 |
- |
- |
-0,46 -1,46 |
-0,26 -1,26 |
0 -1,00 |
|
» 140 » 160 |
-0,28 -0,91 |
+0,76 +0,13 |
+0,97 +0,34 |
+1,16 +0,53 |
- |
- |
-0,52 -1,52 |
-0,28 -1,28 |
||||
|
» 160 » 180 |
-0,31 -0,94 |
+0,78 +0,15 |
+1,01 +0,38 |
+1,23 +0,60 |
- |
- |
-0,58 -1,58 |
-0,31 -1,31 |
||||
|
Св. 180 до 200 |
-0,34 -1,06 |
0 -0,72 |
±0,36 |
+0,72 0 |
+0,89 +0,17 |
+1,14 +0,42 |
+1,39 +0,67 |
- |
- |
-0,66 -1,81 |
-0,34 -1,49 |
0 -1,15 |
|
» 200 » 225 |
-0,38 -1,10 |
+0,90 +0,18 |
+1,19 +0,47 |
+1,46 +0,74 |
- |
- |
-0,74 -1,89 |
-0,38 -1,53 |
||||
|
» 225 » 250 |
-0,42 -1,14 |
+0,92 +0,20 |
+1,24 +0,52 |
+1,54 +0,82 |
- |
- |
-0,82 -1,97 |
-0,42 -1,57 |
||||
|
» 250 » 280 |
-0,48 -1,29 |
0 -0,81 |
±0,40 |
+0,81 0 |
+1,03 +0,22 |
+1,39 +0,58 |
- |
- |
- |
-0,92 -2,22 |
-0,48 -1,78 |
0 -1,30 |
|
» 280 » 315 |
-0,54 -1,35 |
+1,05 +0,24 |
+1,46 +0,65 |
- |
- |
- |
-1,05 -2,35 |
-0,54 -1,84 |
||||
|
» 315 » 355 |
-0,60 -1,49 |
0 -0,89 |
±0,44 |
+0,89 0 |
+1,16 +0,27 |
+1,62 +0,73 |
- |
- |
- |
-1,20 -2,60 |
-0,60 -2,00 |
0 -1,40 |
|
» 355 » 400 |
-0,68 -1,57 |
+1,18 +0,29 |
+1,71 +0,82 |
- |
- |
- |
-1,35 -2,75 |
-0,68 -2,08 |
||||
|
» 400 » 450 |
-0,76 -1,73 |
0 -0,97 |
±0,48 |
+0,97 0 |
+1,30 +0,33 |
+1,89 +0,92 |
- |
- |
- |
-1,50 -3,05 |
-0,76 -2,31 |
0 -1,55 |
|
» 450 » 500 |
-0,84 -1,81 |
+1,33 +0,36 |
+1,97 +1,00 |
- |
- |
- |
-1,65 -3,20 |
-0,84 -2,39 |
||||
Продолжение табл. 4
мм
|
Интервал размеров |
Поля допусков валов |
|||||||||||
|
js14 |
k14 |
h15 |
js15 |
k15 |
h16 |
js16 |
k16 |
h17 |
js17 |
h18 |
js18 |
|
|
До 3 |
±0,12 |
+0,25 0 |
0 -0,40 |
±0,20 |
+0,40 0 |
0 -0,60 |
±0,30 |
+0,60 0 |
0 -1,00 |
±0,50 |
0 -1,40 |
±0,70 |
|
Св. 3 до 6 |
±0,15 |
+0,30 0 |
0 -0,48 |
±0,24 |
+0,48 0 |
0 -0,75 |
±0,37 |
+0,75 0 |
0 -1,20 |
±0,60 |
0 -1,80 |
±0,90 |
|
» 6 » 10 |
±0,18 |
+0,36 0 |
0 -0,58 |
±0,29 |
+0,58 0 |
0 -0,90 |
±0,45 |
+0,90 0 |
0 -1,50 |
±0,75 |
0 -2,20 |
±1,10 |
|
» 10 » 14 |
±0,21 |
+0,43 0 |
0 -0,70 |
±0,35 |
+0,70 0 |
0 -1,10 |
±0,55 |
+1,10 0 |
0 -1,80 |
±0,90 |
0 -2,70 |
±1,35 |
|
» 14 » 18 |
||||||||||||
|
» 18 » 24 |
±0,25 |
+0,52 0 |
0 -0,84 |
±0,42 |
+0,84 0 |
0 -1,30 |
±0,65 |
+1,30 0 |
0 -2,10 |
±1,05 |
0 -3,30 |
±1,65 |
|
» 24 » 30 |
||||||||||||
|
» 30 » 40 |
±0,31 |
+0,62 0 |
0 -1,00 |
±0,50 |
+1,00 0 |
0 -1,60 |
±0,80 |
+1,60 0 |
0 -2,50 |
±1,25 |
0 -3,90 |
±1,95 |
|
Св. 40 до 50 |
±0,31 |
+0,62 0 |
0 -1,00 |
±0,50 |
+1,00 0 |
0 -1,60 |
±0,80 |
+1,60 0 |
0 -2,50 |
±1,25 |
0 -3,90 |
±1,95 |
|
» 50 » 65 |
±0,37 |
+0,74 0 |
0 -1,20 |
±0,60 |
+1,20 0 |
0 -1,90 |
±0,95 |
+1,90 0 |
0 -3,00 |
±1,5 |
0 -4,60 |
±2,30 |
|
» 65 » 80 |
||||||||||||
|
» 80 » 100 |
±0,43 |
+0,87 0 |
0 -1,40 |
±0,70 |
+1,40 0 |
0 -2,20 |
±1,10 |
+2,20 0 |
0 -3,50 |
±1,75 |
0 -5,40 |
±2,70 |
|
» 100 » 120 |
||||||||||||
|
» 120 » 140 |
±0,50 |
+1,00 0 |
0 -1,60 |
±0,80 |
+1,60 0 |
0 -2,50 |
±1,25 |
+2,50 0 |
0 -4,00 |
±2,00 |
0 -6,30 |
±3,15 |
|
» 140 » 160 |
||||||||||||
|
» 160 » 180 |
||||||||||||
|
Св. 180 до 200 |
±0,57 |
+1,15 0 |
0 -1,85 |
±0,92 |
+1,85 0 |
0 -2,90 |
±1,45 |
+2,90 0 |
0 -4,60 |
±2,30 |
0 -7,20 |
±3,60 |
|
» 200 » 225 |
||||||||||||
|
» 225 » 250 |
||||||||||||
|
» 250 » 280 |
±0,65 |
+1,30 0 |
0 -2,10 |
±1,05 |
+2,10 0 |
0 -3,20 |
±1,60 |
+3,20 0 |
0 -5,20 |
±2,60 |
0 -8,10 |
±4,05 |
|
» 280 » 315 |
||||||||||||
|
» 315 » 355 |
±0,70 |
+1,40 0 |
0 -2,30 |
±1,15 |
+2,30 0 |
0 -3,60 |
±1,80 |
+3,60 0 |
0 -5,70 |
±2,85 |
0 -8,90 |
±4,45 |
|
» 355 » 400 |
||||||||||||
|
» 400 » 450 |
±0,77 |
+1,55 0 |
0 -2,50 |
±1,25 |
+2,50 0 |
0 -4,00 |
±2,00 |
+4,00 0 |
0 -6,30 |
±3,15 |
0 -9,70 |
±4,85 |
|
» 450 » 500 |
||||||||||||
Таблица 5
Предельные отклонения валов для номинальных размеров свыше 500 до 10000 мм
мм
|
Поля допусков валов |
|||||||||||||||
|
h10 |
js10 |
k10 |
h11 |
js11 |
k11 |
t11 |
b12 |
c12 |
h12 |
js12 |
k12 |
t12 |
b13 |
c13 |
|
|
Св. 500 до 560 |
- |
- |
- |
0 -0,44 |
±0,22 |
+0,44 0 |
+0,84 +0,40 |
-1,00 -1,70 |
-0,52 -1,22 |
0 -0,70 |
±0,35 |
+0,70 0 |
+1,10 +0,40 |
-1,00 -2,10 |
-0,52 -1,62 |
|
» 560 » 630 |
+0,89 +0,45 |
-0,58 -1,28 |
+1,15 +0,45 |
-0,58 -1,68 |
|||||||||||
|
» 630 » 710 |
- |
- |
- |
0 -0,50 |
±0,25 |
+0,50 0 |
+1,00 +0,50 |
-1,30 -2,10 |
-0,64 -1,44 |
0 -0,80 |
±0,40 |
+0,80 0 |
+1,30 +0,50 |
-1,30 -2,55 |
-0,64 -1,89 |
|
» 710 » 800 |
+1,06 +0,56 |
-0,70 -1,50 |
+1,36 +0,56 |
-0,70 -1,95 |
|||||||||||
|
» 800 » 900 |
- |
- |
- |
0 -0,56 |
±0,28 |
+0,56 0 |
+1,18 +0,62 |
-1,60 -2,50 |
-0,78 -1,68 |
0 -0,90 |
±0,45 |
+0,90 0 |
+1,52 +0,62 |
-1,60 -3,00 |
-0,78 -2,18 |
|
» 900 » 1000 |
+1,24 +0,68 |
-0,86 -1,76 |
+1,58 +0,68 |
-0,86 -2,26 |
|||||||||||
|
» 1000 » 1120 |
- |
- |
- |
0 -0,66 |
±0,33 |
+0,66 0 |
+1,44 +0,78 |
-2,00 -3,05 |
-0,94 -1,99 |
0 -1,05 |
±0,52 |
+1,05 0 |
+1,83 +0,78 |
-2,00 -3,65 |
-0,94 -2,59 |
|
» 1120 » 1250 |
+1,50 +0,84 |
-1,05 -2,10 |
+1,89 +0,84 |
-1,05 -2,70 |
|||||||||||
|
» 1250 » 1400 |
0 -0,50 |
±0,25 |
+0,50 0 |
0 -0,78 |
±0,39 |
+0,78 0 |
+1,74 +0,96 |
-2,50 -3,75 |
-1,15 -2,40 |
0 -1,25 |
±0,62 |
+1,25 0 |
+2,21 +0,96 |
-2,50 -4,45 |
-1,15 -3,10 |
|
» 1400 » 1600 |
+1,83 +1,05 |
-1,30 -2,55 |
+2,30 +1,05 |
-1,30 -3,25 |
|||||||||||
|
Св. 1600 до 1800 |
0 -0,60 |
±0,30 |
+0,60 0 |
0 -0,92 |
±0,46 |
+0,92 0 |
+2,12 +1,20 |
-3,20 -4,70 |
-1,45 -2,95 |
0 -1,50 |
±0,75 |
+1,50 0 |
+2,70 +1,20 |
-3,20 -5,50 |
-1,45 -3,75 |
|
» 1800 » 2000 |
+2,27 +1,35 |
-1,60 -3,10 |
+2,85 +1,35 |
-1,60 -3,90 |
|||||||||||
|
» 2000 » 2240 |
0 -0,70 |
±0,35 |
+0,70 0 |
0 -1,10 |
±0,55 |
+1,10 0 |
+2,60 +1,50 |
-4,00 -5,75 |
-1,80 -3,55 |
0 -1,75 |
±0,87 |
+1,75 0 |
+3,25 +1,50 |
-4,00 -6,80 |
-1,80 -4,60 |
|
» 2240 » 2500 |
+2,75 +1,65 |
-2,00 -3,75 |
+3,40 +1,65 |
-2,00 -4,80 |
|||||||||||
|
» 2500 » 2800 |
0 -0,86 |
±0,43 |
+0,86 0 |
0 -1,35 |
±0,67 |
+1,35 0 |
+3,25 +1,90 |
-5,00 -7,10 |
-2,20 -4,30 |
0 -2,10 |
±1,05 |
+2,10 0 |
+4,00 +1,90 |
-5,00 -8,30 |
-2,20 -5,50 |
|
» 2800 » 3150 |
+3,45 +2,10 |
-2,50 -4,60 |
+4,20 +2,10 |
-2,50 -5,80 |
|||||||||||
|
» 3150 » 4000 |
0 -1,05 |
±0,52 |
+1,05 0 |
0 -1,65 |
±0,82 |
+1,65 0 |
- |
- |
- |
0 -2,60 |
±1,30 |
+2,60 0 |
- |
- |
- |
|
» 4000 » 5000 |
0 -1,30 |
±0,65 |
+1,30 0 |
0 -2,00 |
±1,00 |
+2,00 0 |
- |
- |
- |
-3,20 |
±1,60 |
+3,20 0 |
- |
- |
- |
|
» 5000 » 6300 |
0 -1,55 |
±0,77 |
+1,55 0 |
0 -2,50 |
±1,25 |
+2,50 0 |
- |
- |
- |
0 -4,00 |
±2,00 |
+4,00 0 |
- |
- |
- |
|
» 6300 » 8000 |
0 -1,95 |
±0,97 |
+1,95 0 |
0 -3,10 |
±1,55 |
+3,10 0 |
- |
- |
- |
0 -4,90 |
±2,45 |
+4,90 0 |
- |
- |
- |
|
» 8000 » 10000 |
0 -2,40 |
±1,20 |
+2,40 0 |
0 -3,80 |
±1,90 |
+3,80 0 |
- |
- |
- |
0 -6,00 |
±3,00 |
+6,00 0 |
- |
- |
- |
Продолжение табл. 5
мм
|
Интервал размеров |
Поля допусков валов |
|||||||||||||
|
h13 |
js13 |
k13 |
h14 |
js14 |
k14 |
h15 |
js15 |
k15 |
h16 |
js16 |
k16 |
h17 |
js17 |
|
|
Св. 500 до 560 |
0 -1,10 |
±0,55 |
+1,10 0 |
0 -1,75 |
±0,87 |
+1,75 0 |
0 -2,8 |
±1,4 |
+2,8 0 |
0 -4,4 |
±2,2 |
+4,4 0 |
0 -7,0 |
±3,5 |
|
» 560 » 630 |
||||||||||||||
|
» 630 » 710 |
0 -1,25 |
±0,62 |
+1,25 0 |
0 -2,00 |
±1,00 |
+2,00 0 |
0 -3,2 |
±1,6 |
+3,2 0 |
0 -5,0 |
±2,5 |
+5,0 0 |
0 -8,0 |
±4,0 |
|
» 710 » 800 |
||||||||||||||
|
» 800 » 900 |
0 -1,40 |
±0,70 |
+1,40 0 |
0 -2,30 |
±1,15 |
+2,30 0 |
0 -3,6 |
±1,8 |
+3,6 0 |
0 -5,6 |
±2,8 |
+5,6 0 |
0 -9,0 |
±4,5 |
|
» 900 » 1000 |
||||||||||||||
|
» 1000 » 1120 |
0 -1,65 |
±0,82 |
+1,65 0 |
0 -2,60 |
±1,30 |
+2,60 0 |
0 -4,2 |
±2,1 |
+4,2 0 |
0 -6,6 |
±3,3 |
+6,6 0 |
0 -10,5 |
±5,25 |
|
» 1120 » 1250 |
||||||||||||||
|
» 1250 » 1400 |
0 -1,95 |
±0,97 |
+1,95 0 |
0 -3,10 |
±1,55 |
+3,10 0 |
0 -5,0 |
±2,5 |
+5,0 0 |
0 -7,8 |
±3,9 |
+7,8 0 |
0 -12,5 |
±6,25 |
|
» 1400 » 1600 |
||||||||||||||
|
Св. 1600 до 1800 |
0 -2,30 |
±1,15 |
+2,30 0 |
0 -3,70 |
±1,85 |
+3,70 0 |
0 -6,0 |
±3,0 |
+6,0 0 |
0 -9,2 |
±4,6 |
+9,2 0 |
0 -15,0 |
±7,5 |
|
» 1800 » 2000 |
||||||||||||||
|
» 2000 » 2240 |
0 -2,80 |
±1,40 |
+2,80 0 |
0 -4,40 |
±2,20 |
+4,40 0 |
0 -7,0 |
±3,5 |
+7,0 0 |
0 -11,0 |
±5,5 |
+11,0 0 |
0 -17,5 |
±8,75 |
|
» 2240 » 2500 |
||||||||||||||
|
» 2500 » 2800 |
0 -3,30 |
±1,65 |
+3,30 0 |
0 -5,40 |
±2,70 |
+5,40 0 |
0 -8,6 |
±4,3 |
+8,6 0 |
0 -13,5 |
±6,75 |
+13,5 0 |
0 -21,0 |
±10,5 |
|
» 2800 » 3150 |
||||||||||||||
|
» 3150 » 4000 |
0 -4,10 |
±2,05 |
+4,40 0 |
0 -6,60 |
±3,30 |
+6,60 0 |
0 -10,5 |
±5,25 |
+10,5 0 |
0 -16,5 |
±8,25 |
+16,5 0 |
0 -26,0 |
±13,0 |
|
» 4000 » 5000 |
0 -5,00 |
±2,50 |
+5,00 0 |
0 -8,00 |
±4,0 |
+8,00 0 |
0 -13,0 |
±6,50 |
+13,0 0 |
0 -20,0 |
±10,0 |
+20,0 0 |
0 -32,0 |
±16,0 |
|
» 5000 » 6300 |
0 -6,20 |
±3,10 |
+6,20 0 |
0 -9,80 |
±4,9 |
+9,80 0 |
0 -15,5 |
±7,75 |
+15,5 0 |
0 -25,0 |
±12,5 |
+25,0 0 |
0 -40,0 |
±20,0 |
|
» 6300 » 8000 |
0 -7,60 |
±3,80 |
+7,60 0 |
0 -12,0 |
±6,0 |
+12,0 0 |
0 -19,5 |
±9,75 |
+19,5 0 |
0 -31,0 |
±15,5 |
+31,0 0 |
0 -49,0 |
±24,5 |
|
» 8000 » 10000 |
0 -9,40 |
±4,70 |
+9,40 0 |
0 -15,0 |
±7,5 |
+15,0 0 |
0 -24,0 |
±12,0 |
+24,0 0 |
0 -38,0 |
±19,0 |
+38,0 0 |
0 -60,0 |
±30,0 |
ПРИЛОЖЕНИЕ 1
Справочное
Значения допусков линейных размеров
мм
|
Интервал размеров |
Квалитет |
||||||||
|
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
|
|
До 3 |
- |
- |
0,10 |
0,14 |
0,25 |
0,40 |
0,60 |
1,0 |
1,4 |
|
Св. 3 до 6 |
- |
- |
0,12 |
0,18 |
0,30 |
0,48 |
0,75 |
1,2 |
1,8 |
|
» 6 » 10 |
- |
- |
0,15 |
0,22 |
0,36 |
0,58 |
0,90 |
1,5 |
2,2 |
|
» 10 » 18 |
- |
- |
0,18 |
0,27 |
0,43 |
0,70 |
1,10 |
1,8 |
2,7 |
|
» 18 » 30 |
- |
- |
0,21 |
0,33 |
0,52 |
0,84 |
1,30 |
2,1 |
3,3 |
|
» 30 » 50 |
- |
- |
0,25 |
0,39 |
0,62 |
1,00 |
1,60 |
2,5 |
3,9 |
|
» 50 » 80 |
- |
0,19 |
0,30 |
0,46 |
0,74 |
1,20 |
1,90 |
3,0 |
4,6 |
|
» 80 » 120 |
- |
0,22 |
0,35 |
0,54 |
0,87 |
1,40 |
2,20 |
3,5 |
5,4 |
|
» 120 » 180 |
- |
0,25 |
0,40 |
0,63 |
1,00 |
1,60 |
2,50 |
4,0 |
6,3 |
|
Св. 180 до 250 |
- |
0,29 |
0,46 |
0,72 |
1,15 |
1,85 |
2,90 |
4,6 |
7,2 |
|
» 250 » 315 |
- |
0,32 |
0,52 |
0,81 |
1,30 |
2,10 |
3,20 |
5,2 |
8,1 |
|
» 315 » 400 |
- |
0,36 |
0,57 |
0,89 |
1,40 |
2,30 |
3,60 |
5,7 |
8,9 |
|
» 400 » 500 |
- |
0,40 |
0,63 |
0,97 |
1,55 |
2,50 |
4,00 |
6,3 |
9,7 |
|
» 500 » 630 |
- |
0,44 |
0,70 |
1,10 |
1,75 |
2,80 |
4,40 |
7,0 |
- |
|
» 630 » 800 |
- |
0,50 |
0,80 |
1,25 |
2,00 |
3,20 |
5,00 |
8,0 |
- |
|
» 800 » 1000 |
- |
0,56 |
0,90 |
1,40 |
2,30 |
3,60 |
5,60 |
9,0 |
- |
|
» 1000 » 1250 |
- |
0,66 |
1,05 |
1,65 |
2,60 |
4,20 |
6,60 |
10,5 |
- |
|
Св. 1250 до 1600 |
0,50 |
0,78 |
1,25 |
1,95 |
3,10 |
5,00 |
7,80 |
12,5 |
- |
|
» 1600 » 2000 |
0,60 |
0,92 |
1,50 |
2,30 |
3,70 |
6,00 |
9,20 |
15,0 |
- |
|
» 2000 » 2500 |
0,70 |
1,10 |
1,75 |
2,80 |
4,40 |
7,00 |
11,00 |
17,5 |
- |
|
» 2500 » 3150 |
0,86 |
1,35 |
2,10 |
3,30 |
5,40 |
8,60 |
13,50 |
21,0 |
- |
|
» 3150 » 4000 |
1,05 |
1,65 |
2,60 |
4,10 |
6,60 |
10,50 |
16,50 |
26,0 |
- |
|
» 4000 » 5000 |
1,30 |
2,00 |
3,20 |
5,00 |
8,00 |
13,00 |
20,00 |
32,0 |
- |
|
» 5000 » 6300 |
1,55 |
2,50 |
4,00 |
6,20 |
9,80 |
15,50 |
25,00 |
40,0 |
- |
|
» 6300 » 8000 |
1,95 |
3,10 |
4,90 |
7,60 |
12,00 |
19,50 |
31,00 |
49,0 |
- |
|
» 8000 » 10000 |
2,40 |
3,80 |
6,00 |
9,40 |
15,00 |
24,00 |
38,00 |
60,0 |
|
ПРИЛОЖЕНИЕ 2
Справочное
Значения основных отклонений валов для размеров до 500 мм
|
Интервал размеров |
Верхнее отклонение es |
js |
Нижнее отклонение ei |
||||||||
|
a |
b |
c |
h |
k |
t |
y |
za |
zc |
ze |
||
|
До 3 |
-0,27 |
-0,14 |
-0,06 |
0 |
Предельные отклонения |
0 |
- |
- |
+0,03 |
+0,06 |
+009 |
|
Св. 3 до 6 |
-0,07 |
+0,04 |
+0,08 |
+0,12 |
|||||||
|
» 6 » 10 |
-0,28 |
-0,15 |
-0,08 |
0 |
0 |
- |
- |
+0,05 |
+0,10 |
+0,15 |
|
|
» 10 » 14 |
-0,29 |
-0,09 |
- |
- |
+0,06 |
+0,13 |
+0,21 |
||||
|
» 14 » 18 |
- |
- |
+0,08 |
+0,15 |
+0,24 |
||||||
|
» 18 » 24 |
-0,30 |
-0,16 |
-0,11 |
0 |
0 |
- |
+0,06 |
+0,10 |
+0,19 |
+0,30 |
|
|
» 24 » 30 |
- |
+0,07 |
+0,12 |
+0,22 |
+0,34 |
||||||
|
» 30 » 40 |
-0,31 |
-0,17 |
-0,12 |
0 |
0 |
- |
+0,09 |
+0,15 |
+0,27 |
+0,43 |
|
|
Св. 40 до 50 |
-0,32 |
-0,18 |
-0,13 |
- |
+0,11 |
+0,18 |
+0,32 |
+0,52 |
|||
|
» 50 » 65 |
-0,34 |
-0,19 |
-0,14 |
0 |
0 |
+0,07 |
+0,14 |
+0,23 |
+0,40 |
- |
|
|
» 65 » 80 |
-0,36 |
-0,20 |
-0,15 |
+0,17 |
+0,27 |
+0,48 |
- |
||||
|
» 80 » 100 |
-0,38 |
-0,22 |
-0,17 |
0 |
0 |
+0,09 |
+0,21 |
+0,33 |
+0,58 |
- |
|
|
» 100 » 120 |
-0,41 |
-0,24 |
-0,18 |
+0,10 |
+0,25 |
+0,40 |
+0,69 |
- |
|||
|
» 120 » 140 |
-0,46 |
-0,26 |
-0,20 |
0 |
0 |
+0,12 |
+0,30 |
+0,47 |
- |
- |
|
|
» 140 » 160 |
-0,52 |
-0,28 |
-0,21 |
+0,13 |
+0,34 |
+0,53 |
- |
- |
|||
|
» 160 » 180 |
-0,58 |
-0,31 |
-0,23 |
+0,15 |
+0,38 |
+0,60 |
- |
- |
|||
|
Св. 180 до 200 |
-0,66 |
-0,34 |
-0,24 |
0 |
0 |
+0,17 |
+0,42 |
+0,67 |
- |
- |
|
|
» 200 » 225 |
-0,74 |
-0,38 |
-0,26 |
+0,18 |
+0,47 |
+0,74 |
- |
- |
|||
|
» 225 » 250 |
-0,82 |
-0,42 |
-0,28 |
+0,20 |
+0,52 |
+0,82 |
- |
- |
|||
|
» 250 » 280 |
-0,92 |
-0,48 |
-0,30 |
0 |
0 |
+0,22 |
+0,58 |
- |
- |
- |
|
|
» 280 » 315 |
-1,05 |
-0,54 |
-0,33 |
+0,24 |
+0,65 |
- |
- |
- |
|||
|
» 315 » 355 |
-1,20 |
-0,60 |
-0,36 |
0 |
0 |
+0,27 |
+0,73 |
- |
- |
- |
|
|
» 355 » 400 |
-1,35 |
-0,68 |
-0,40 |
+0,29 |
+0,82 |
- |
- |
- |
|||
|
» 400 » 450 |
-1,50 |
-0,76 |
-0,44 |
0 |
0 |
+0,33 |
+0,92 |
- |
- |
- |
|
|
» 450 » 500 |
-1,65 |
-0,84 |
-0,48 |
+0,36 |
+1,00 |
- |
- |
- |
|||
ПРИЛОЖЕНИЕ 3
Справочное
Значения основных отклонений валов для размеров свыше 500 до 10000 мм
мм
|
Интервал размеров |
Верхнее отклонение es |
js |
Нижнее отклонение ei |
|||
|
b |
c |
k |
k |
t |
||
|
Св. 500 до 560 |
-1,00 |
-0,52 |
0 |
Предельные отклонения |
0 |
+0,40 |
|
» 560 » 630 |
-0,58 |
+0,45 |
||||
|
» 630 » 710 |
-1,30 |
-0,64 |
0 |
0 |
+0,50 |
|
|
» 710 » 800 |
-0,70 |
+0,56 |
||||
|
» 800 » 900 |
-1,60 |
-0,78 |
0 |
0 |
+0,62 |
|
|
» 900 » 1000 |
-0,86 |
+0,68 |
||||
|
» 1000 » 1120 |
-2,00 |
-0,94 |
0 |
0 |
+0,78 |
|
|
» 1120 » 1250 |
-1,05 |
+0,84 |
||||
|
» 1250 » 1400 |
-2,50 |
-1,15 |
0 |
0 |
+0,96 |
|
|
» 1400 » 1600 |
-1,30 |
+1,05 |
||||
|
Св. 1600 до 1800 |
-3,20 |
-1,45 |
0 |
0 |
+1,20 |
|
|
» 1800 » 2000 |
-1,60 |
+1,35 |
||||
|
» 2000 » 2240 |
-4,00 |
-1,80 |
0 |
0 |
+1,50 |
|
|
» 2240 » 2500 |
-2,00 |
+1,65 |
||||
|
» 2500 » 2800 |
-5,00 |
-2,20 |
0 |
0 |
+1,90 |
|
|
» 2800 » 3150 |
-2,50 |
+2,10 |
||||
|
» 3150 » 4000 |
- |
- |
0 |
0 |
- |
|
|
» 4000 » 5000 |
- |
- |
0 |
0 |
- |
|
|
» 5000 » 6300 |
- |
- |
0 |
0 |
- |
|
|
» 6300 » 8000 |
- |
- |
0 |
0 |
- |
|
|
» 8000 » 10000 |
- |
- |
0 |
0 |
- |
|
ПРИЛОЖЕНИЕ 4
Рекомендуемое
ПОСАДКИ
1. Настоящее приложение устанавливает рекомендуемые посадки в соединениях деталей и сборочных единиц из древесины и древесных материалов, а также содержит рекомендации по образованию других посадок из полей допусков валов и основных отверстий (H) по настоящему стандарту.
2. Посадки в соединениях деталей и сборочных единиц из древесины и древесных материалов (соединения на одинарные цельные или вставные шипы, в паз и гребень, в паз, на рейку и т.п.) рекомендуется выбирать из табл. 1 настоящего приложения.
Критерием выбора той или иной посадки должны быть указанные в табл. 1 для каждой посадки в зависимости от ее номинального размера вероятностные предельные зазоры или натяги в соединении, обеспечивающие требуемую прочность, плотность или подвижность соединяемых составных частей изделия.
В первую очередь рекомендуется применять предпочтительные посадки, указанные в табл. 1 в прямоугольных рамках.
3. Образование посадок
3.1. Посадки образовывают сочетаниями полей допусков валов и основных отверстий (Н) по настоящему стандарту. При образовании посадок допуски отверстия и вала могут быть одинаковыми (одного квалитета) или разными. При разных допусках отверстия и вала в посадке рекомендуется, чтобы больший допуск был у отверстия, и допуски отверстия и вала отличались не более чем на два квалитета.
3.2. Вероятностные предельные зазоры или натяги в посадках рассчитывают в такой последовательности.
3.2.1. Определяют среднее значение зазора (Sc) или натяга (Ns) в соединении по формулам, указанным в табл. 2 настоящего приложения.
3.2.2. Вероятностный допуск посадки, мм (ITпос.вер) вычисляют по формуле
,
где IТо - допуск отверстия;
ITв - допуск вала.
3.2.3. Вероятностные предельные зазоры (Smax вep, Smin вep) или натяги (Nmax вep, Nmin вep) вычисляют по формулам:
для посадок с зазорами:
,
;
для переходных посадок:
при Nmax > Smax
,
,
Таблица 1
Рекомендуемые посадки
мм
|
Интервал размеров |
Посадки |
||||||||||||||||||
|
H13 b13 |
|
H14 h14 |
|
H14 js14 |
|
H14 k14 |
|
H13 zc12 |
H13 zc13 |
H13 ze12 |
H13 ze13 |
|||||||
|
Вероятностные предельные зазоры «-» и натяги «+» |
|||||||||||||||||||
|
До 3 |
-0,31 -0,51 |
-0,18 -0,38 |
-0,04 -0,24 |
-0,07 -0,43 |
+0,03 -0,17 |
+0,06 -0,30 |
+0,10 -0,10 |
+0,18 -0,18 |
+0,13 -0,07 |
+0,13 -0,05 |
+0,16 -0,04 |
+0,16 -0,02 |
+0,19 -0,01 |
||||||
|
Св. 3 до 6 |
-0,32 -0,58 |
-0,19 -0,45 |
-0,05 -0,31 |
-0,09 -0,51 |
+0,04 -0,22 |
+0,06 -0,36 |
+0,13 -0,13 |
+0,21 -0,21 |
+0,17 -0,09 |
+0,16 -0,06 |
+0,21 -0,05 |
+0,20 -0,02 |
+0,25 -0,01 |
||||||
|
» 6 » 10 |
-0,34 -0,66 |
-0,21 -0,53 |
-0,06 -0,38 |
-0,10 -0,62 |
+0,05 -0,27 |
+0,08 -0,44 |
+0,16 -0,16 |
+0,26 -0,26 |
+0,21 -0,11 |
+0,20 -0,07 |
+0,26 -0,06 |
+0,25 -0,02 |
+0,31 -0,01 |
||||||
|
» 10 » 14 |
-0,37 |
-0,23 |
-0,08 |
-0,13 |
+0,06 |
+0,09 |
+0,19 |
+0,30 |
+0,25 -0,13 |
+0,25 -0,08 |
+0,32 -0,06 |
+0,33 0 |
+0,40 +0,02 |
||||||
|
» 14 » 18 |
-0,75 |
-0,61 |
-0,46 |
-0,73 |
-0,32 |
-0,51 |
-0,19 |
-0,30 |
+0,27 -0,11 |
+0,27 -0,06 |
+0,34 -0,04 |
+0,36 +0,03 |
+0,43 +0,05 |
||||||
|
» 18 » 24 |
-0,40 |
-0,26 |
-0,10 |
-0,15 |
+0,07 |
+0,11 |
+0,23 |
+0,37 |
+0,33 -0,13 |
+0,33 -0,07 |
+0,42 -0,04 |
+0,44 +0,04 |
+0,53 +0,07 |
||||||
|
» 24 » 30 |
-0,86 |
-0,72 |
-0,56 |
-0,89 |
-0,39 |
-0,65 |
-0,23 |
-0,37 |
+0,35 -0,11 |
+0,36 -0,04 |
+0,45 -0,01 |
+0,47 +0,07 |
+0,58 +0,12 |
||||||
Примечание.
Прямоугольной рамкой
обозначены
предпочтительные посадки.
при Smax > Nmax
,
;
для посадок с натягом:
,
.
Таблица 2
Формулы зазоров и натягов
|
Формулы для расчета среднего зазора (Sc) и натяга (Nc) |
Формулы для расчета предельных зазоров (наибольшего Smax и наименьшего Smin) и натягов (наибольшего Nmax и наименьшего Nmin) |
|
|
Посадка с зазором |
|
Smax = ES - ei Smin = -es Nmax = es Nmin = ei - ES, где ES - верхнее отклонение отверстия; ei - нижнее отклонение вала; es - верхнее отклонение вала. Примечание. Значения, предельных отклонений ES, ei и es подставлять в формулы с учетом их знаков |
|
Переходная посадка |
При Nmax > Smax
При Smax > Nmax
|
|
|
Посадка с натягом |
|
(Измененная редакция, Изм. № 1).
СОДЕРЖАНИЕ
|
|
