ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ

Основные параметры и размеры

ГОСТ 8823-85

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ Основные параметры и размеры Electric goods lifts. Basic parameters and dimensions

ГОСТ 8823-85 (CT СЭВ 4326-83)

Дата введения 01.01.86

1. Настоящий стандарт распространяется на электрические грузовые лифты общего назначения (далее - лифты): обычные, с монорельсом, выжимные и тротуарные, устанавливаемые в общественных зданиях и зданиях промышленных предприятий.

Лифты с наружной кнопочной простой системой управления предназначены для подъема и спуска только грузов. Лифты с внутренней кнопочной простой системой управления (лифты для работы с проводником) и лифты со смешанной простой системой управления предназначены для подъема и спуска разновременно грузов и пассажиров.

Примечание. Лица, сопровождающие груз, не являются пассажирами.

Стандарт соответствует CT СЭВ 4326-83 в части, указанной в приложении 1, и международному стандарту ИСО 4190/2 в части грузоподъемности, номинальной скорости, размеров кабины, ширины дверей кабины и шахты.

Термины, применяемые в настоящем стандарте, и их пояснения приведены в приложении 2.

2. Лифты должны изготавливаться в соответствии с требованиями настоящего стандарта и ГОСТ 22011.

3. Основные параметры лифтов должны соответствовать указанным в табл. 1.

4. Лифты обычные грузоподъемностью 500, 1000, 2000 и 3200 кг со скоростью 0,5 м/с и лифты грузоподъемностью 5000 кг допускается изготавливать до 01.01.94.

Таблица 1

*Лифты изготавливают по согласованию с изготовителем.

**Для лифтов, поставляемых на экспорт. Изготовление - по согласованию с изготовителем.

Лифты выжимные грузоподъемностью 500, 1000, 2000 и 3200 кг со скоростью 0,5 м/с допускается изготавливать до 01.01.94.

Лифты с монорельсом грузоподъемностью 1000, 2000 и 3200 кг со скоростью 0,5 м/с и лифты тротуарные грузоподъемностью 500 кг допускается изготавливать до 01.01.94.

5. Отклонение рабочей скорости лифта не должно превышать ±15 % значения номинальной скорости, указанной в табл. 1.

6. Конструктивное исполнение основных частей лифтов должно соответствовать указанному в табл. 2.

7. Основные размеры (внутренние) кабин, шахт и машинных помещений лифтов обычных, с монорельсом и выжимных должны соответствовать указанным в табл. 3, 4 и на черт. 1, 2.

Основные размеры (внутренние) платформы, шахты и машинного помещения лифтов тротуарных должны соответствовать указанным в табл. 5 и на черт. 3, 4.

Чертежи не определяют конструкцию лифтов и их основных частей, расположение машинного помещения (в плане) относительно шахты, расположение входной двери в машинное помещение.

8. Разность диагоналей шахты в плане не должна быть более 25 мм.

9. Отклонение стен шахты от вертикальной плоскости допускается в пределах допусков на ширину и глубину шахты, указанных в табл. 3-5.

10. Кабины лифтов с монорельсом должны иметь детали крепления подвесного пути (монорельс и т.п.).

Привалочная плоскость этих деталей должна быть расположена от пола кабины на расстоянии (h-65)±10 мм (h - высота кабины, указанная в табл. 3 и 4).

Кабина лифта с монорельсом должна воспринимать усилие от встроенного в ней подвесного пути с сосредоточенной нагрузкой 500 кг на каждый метр этого пути. При этом суммарная нагрузка на кабину от подвесного пути, деталей его крепления к кабине, грузоподъемных средств и приспособлений, а также подвешенных на них грузов и грузов, размещенных на полу кабины, не должны превышать грузоподъемность лифта.

Примечание. Подвесной путь, детали его крепления к кабине, грузоподъемные средства и приспособления в объем поставки лифта не входят.

Таблица 2

*У тротуарного лифта.

**Машинное помещение может быть расположено по всей высоте шахты в любом месте при условии расположения его чистого пола не выше отметки пола верхней погрузочной площадки.

Допускается расположение пола машинного помещения ниже уровня нижней остановки.

***Для лифтов, отмеченных в табл. 3 знаком «*».

Таблица 3

Размеры в мм

* Размеры кабин с полезной площадью пола не более установленной «Правилами устройства и безопасной эксплуатации лифтов», утвержденными Госгортехнадзором 11.02.92 (далее - ПУБЭЛ Госгортехнадзора). Лифты с указанными размерами кабины и смешанной системой управления, соответствующие ПУБЭЛ Госгортехнадзора, допускается использовать в качестве пассажирских.

** Размеры шахт, которые обеспечиваются типовыми конструкциями шахт лифтов из сборных железобетонных элементов, поставляемыми подрядными строительными организациями.

*** Лифты изготавливают по согласованию с изготовителем.

Примечания:

1. Глубина l указана для проходной кабины. Глубина непроходной кабины меньше проходной до 50 мм.

2. Размер b₃ - расстояние между створками дверей, открытыми на 90°, или размер ширины проема портальной части двери, если он меньше расстояния между створками.

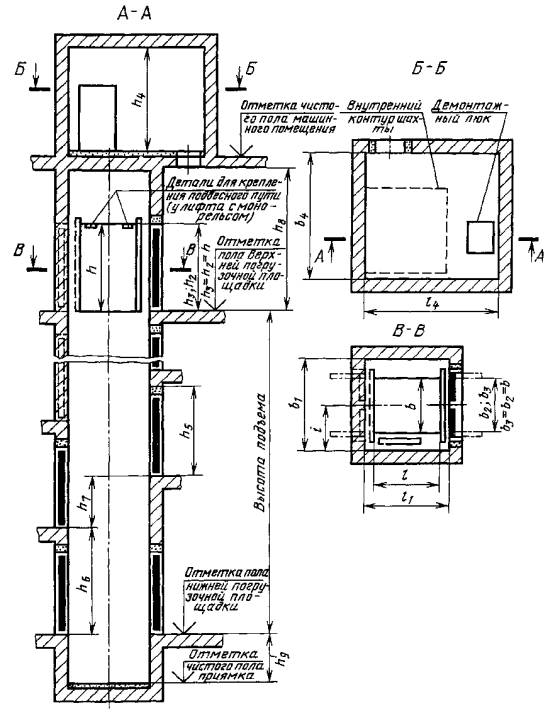

Лифты обычные и с монорельсом

Черт. 1

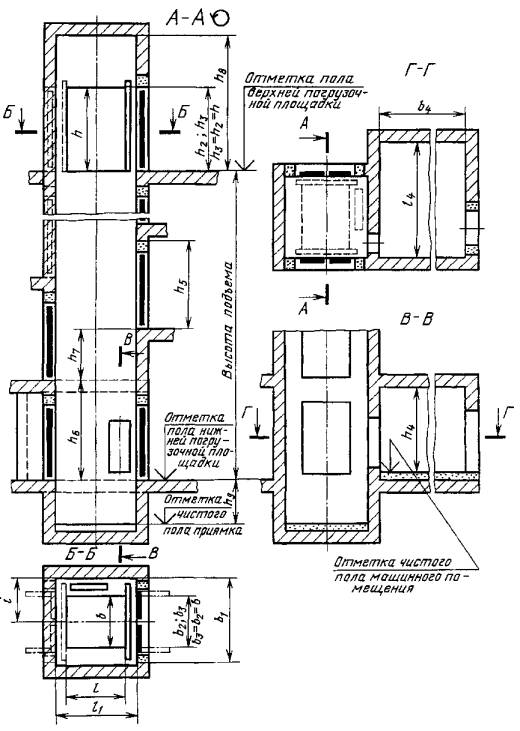

Лифт выжимной

Черт. 2

Таблица 4

Размеры в мм

Примечания:

1. Глубина l указана для проходной кабины. Глубина непроходной кабины меньше проходной до 50 мм.

2. Размер b₃ - расстояние между створками дверей, открытыми на 90°, или размер ширины проема портальной части двери, если он меньше расстояния между створками.

3. Машинное помещение с демонтажным люком должно иметь размеры, указанные в Альбоме (см. п. 12).

Таблица 5

Размеры в мм

* Для лифта с подъемом платформы до уровня крышки люка.

** Для лифта с подъемом платформы выше уровня крышки люка.

11. У тротуарных лифтов с подъемом платформы выше уровня крышки люка высоту h₅ третьей остановки назначают при заказе лифта и устанавливают:

200-1400 мм - для лифтов со скоростью 0,2 м/с;

400-1000 мм            «                  «             0,18 м/с.

Лифты со скоростью 0,2 м/с должны иметь возможность опускания платформы до уровня крышки люка с остановками на любом уровне при управлении с кнопочного поста, расположенного на верхней погрузочной площадке.

12. Строительная часть проектов лифтов должна соответствовать требованиям Альбома заданий на проектирование строительной части лифтовых установок, утвержденного Всесоюзным объединением «Союзлифтмаш» Минстройдормаша.

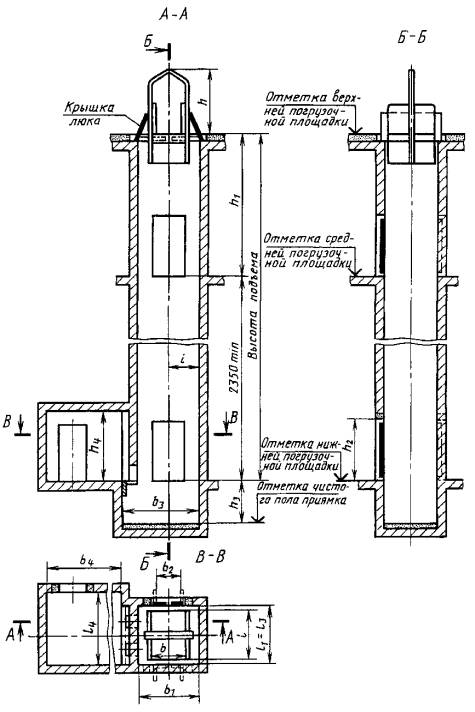

Лифт тротуарный с подъемом платформы до уровня крышки люка

Черт. 3

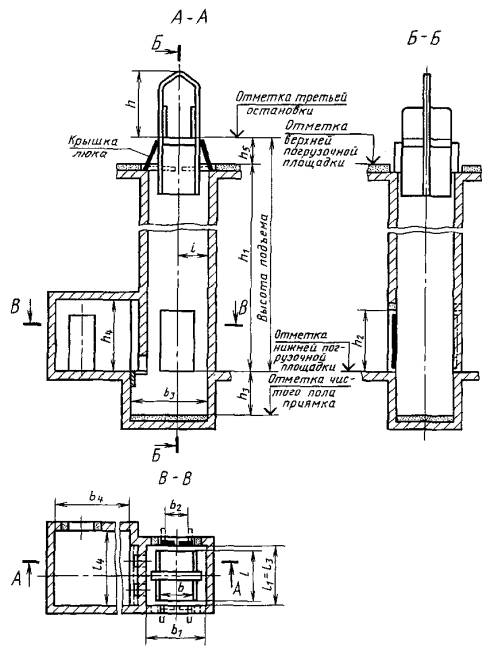

Лифт тротуарный с подъемом платформы выше уровня крышки люка

Черт. 4

ПРИЛОЖЕНИЕ 1

Справочное

ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ ЛИФТОВ, УКАЗАННЫХ В ТАБЛ. 3 НАСТОЯЩЕГО СТАНДАРТА, СТ СЭВ 4326-83

Таблица 1 ГОСТ 8823-85

Грузоподъемность лифтов соответствует указанной в табл. 2 СТ СЭВ 4326-83.

Номинальная скорость движения кабины лифта соответствует указанной в табл. 2 СТ СЭВ 4326-83.

Таблицы 3 и 4 ГОСТ 8823-85

Внутренние размеры кабины (ширина, глубина, высота) соответствуют указанным в табл. 2 СТ СЭВ 4326-83.

Размеры проемов дверей кабины и шахты соответствуют указанным в табл. 2 СТ СЭВ 4326-83.

ПРИЛОЖЕНИЕ 2

Справочное

ТЕРМИНЫ И ИХ ПОЯСНЕНИЯ

Лифт грузовой обычный - грузовой лифт, кабина которого подвешена за ее верхнюю часть.

Лифт грузовой с монорельсом - грузовой обычный лифт, в кабине которого предусмотрена возможность крепления подвесного пути (монорельса и т.п.).

Лифт грузовой выжимной - грузовой лифт, подъем кабины которого производится силой, действующей на нее снизу.

Лифт грузовой тротуарный - грузовой выжимной лифт, кабина которого выходит из шахты.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством строительного и коммунального машиностроения

РАЗРАБОТЧИКИ

Е.А. Нефедов (руководитель темы), Л.И. Вайсбурд, В.М. Волков, Е.В. Эмме

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 21 июня 1985 г. № 93

3. ВЗАМЕН ГОСТ 8823-67, ГОСТ 9322-67, ГОСТ 13415-67, ГОСТ 13416-67

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ПЕРЕИЗДАНИЕ
