ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
ОПРЕДЕЛЕНИЯ И
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
РАЗМЕРНЫХ ХАРАКТЕРИСТИК
Часть 1. БАЗОВАЯ МАШИНА
ГОСТ 28633-90
(ИСО 6746/1-87)
ГОСУДАРСТВЕННЫЙ
КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
МАШИНЫ ЗЕМЛЕРОЙНЫЕ Определения и условные обозначения размерных характеристик Часть 1. Базовая машина Earth-moving machinery. Definitions of dimensions and symbols. Part 1. Base machine |
ГОСТ (ИСО 6746/1-87) |
Дата введения 01.01.92
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Стандарт устанавливает термины и определения, условные обозначения размерных характеристик базовых землеройных машин. Стандарт распространяется на основные типы землеройных машин по ГОСТ* (ИСО 6165).
* Государственный стандарт на стадии утверждения.
Примечание. В СССР требования данного стандарта являются обязательными.
2. ССЫЛКИ
Ссылочные документы приведены в информационных данных.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
3.1. Трехмерная система координат - см. приложение А.
3.2. Опорная плоскость отсчета (GRP) - нулевая плоскость Z, на которую помещают машину для проведения измерений.
Опорной плоскостью отсчета являются:
а) для колесных машин - твердая ровная поверхность;
б) для гусеничных машин:
нижняя поверхность башмаков с грунтозацепами (см. Н5) (для тракторов, трубоукладчиков);
вершина грунтозацепа (см. Н5) (для погрузчиков, экскаваторов);
половина расстояния от поверхности болтового присоединения к звену гусеничной цепи до вершины грунтозацепа (см. Н5).
На машине должны быть предусмотрены места крепления рабочего оборудования, указанного в ГОСТ 28632 (ИСО 6746/2).
4. ОБЩИЕ ПОЛОЖЕНИЯ
Приложения В, С, D и F содержат условные обозначения и определения терминов, относящихся к размерным характеристикам базовых землеройных машин.
5. СИСТЕМА КОДИРОВАНИЯ
Размерам, приведенным в приложениях В, С, D, Е, и F, присвоен код, состоящий из прописной буквы (см. п. 5.1) и номера по международному стандарту (см. п. 5.2).
5.1. Прописная буква, обозначающая размер:
H - по высоте;
W - по ширине;
L - по длине;
R - радиальный;
А - угловой.
5.2. Номер по международному стандарту, обозначающий конкретную машину (см. ГОСТ 28633 (ИСО 6746/1), ГОСТ 27721 (ИСО 7131), ГОСТ 27249 (ИСО 7132), ГОСТ 27536 (ИСО 7133), ГОСТ 27535 (ИСО 7134), ГОСТ 27963 (ИСО 7136), ГОСТ* (ИСО 7135) соответственно).
* Государственный стандарт на стадии разработки.
ПРИЛОЖЕНИЕ А

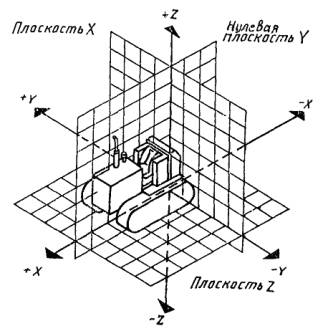

ТРЕХМЕРНАЯ СИСТЕМА КООРДИНАТ
A.1. Система координат
Настоящее приложение устанавливает трехмерную систему координат, используемую для определения размеров землеройных машин.
Систему не следует использовать в коммерческой документации.
А.2. Термины и определения
А.2.1. Нулевая плоскость Y - вертикальная плоскость, проходящая через продольную осевую линию машины.
А.2.2. Плоскость Х - любая вертикальная плоскость, перпендикулярная к плоскости Y.
А.2.3. Плоскость Z - любая горизонтальная плоскость, перпендикулярная к плоскостям Х и Y.
А.2.4. Положительная координата - положительное направление: вперед от нулевой плоскости Х, вправо от нулевой плоскости Y и вверх от нулевой плоскости Z.
Примечания:
1. Оси X, Y и Z (нулевые плоскости) пересекаются под прямым углом в определенной точке (например, в точке SIP, т.е. контрольной точке сиденья; на осевой линии коленчатого вала двигателя, на осевой линии ведущего колеса или заднего моста трактора, на уровне опорной поверхности при проведении измерений машины).
2. Если показаны только части машины (например двигатель, сиденье), то положение и положительное направление оси от точки пересечения осей X, Y, и Z (нулевых плоскостей) принимают с учетом ориентации данной части относительно машины (например ориентации первого цилиндра двигателя или сиденья относительно передней части машины).
3. Если на схеме показаны машина и (или) ее рабочее оборудование, то принимают, что машина движется справа налево.
ПРИЛОЖЕНИЕ В
РАЗМЕРЫ ПО ВЫСОТЕ. ТЕРМИНЫ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ РАЗМЕРОВ
Примечание. Для трехосных землевозов и скреперов условные обозначения H1 - Н4 относятся только к трактору.
|
Условное обозначение |
Термин |
Определение |
Схема |
|
H1 |
Максимальная габаритная высота |
Расстояние по координате Z от GRP до верхней точки машины с кабиной или ROPS* |
|
|
Н2 |
Максимальная высота |
Расстояние по координате Z от GRP до верхней точки машины без кабины и ROPS |
|
|
H3 |
Отгрузочная высота |
Расстояние по координате Z от верхней точки машины после снятия деталей, обычно демонтируемых при отгрузке, до GRP (колесных машин) или до вершины грунтозацепа (для гусеничных машин) |
|
|
Н4 |
Дорожный просвет |
Расстояние по координате Z от GRP до центральной части машины, занимающей 25 % гусеничной (W2) или колесной колеи (W3) по обе стороны от нулевой плоскости |
|
|

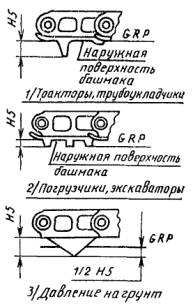

Н5 |
Высота грунтозацепа |
Расстояние по координате Z между двумя плоскостями Z, одна из которых проходит через наружную поверхность башмака гусеницы, другая - через вершину грунтозацепа. Для башмаков треугольного сечения - расстояние по координате Z между двумя плоскостями Z, одна из которых проходит через поверхность болтового присоединения к звену гусеничной цепи, другая - через вершину грунтозацепа |
|
* Устройство защиты при опрокидывании машины.
ПРИЛОЖЕНИЕ С
РАЗМЕРЫ ПО ШИРИНЕ. ТЕРМИНЫ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
|
Условное обозначение |
Термин |
Определение |
Схема |
|
W1 |
Максимальная ширина |
Расстояние по координате Y между двумя плоскостями Y, проходящими через крайние боковые точки машины по обе стороны от нулевой плоскости Y. |
|
|
Для трехосных землевозов и скреперов данный размер относится только к трактору |
|||
|
W2 |
Колея гусеничной машины |
Расстояние по координате Y между двумя плоскостями Y, проходящими через середины зубьев ведущих колес |
|
|
W3 |
Колея колесной машины |
Расстояние по координате Y между двумя плоскостями Y, проходящими через осевые линии шин. При сдвоенных колесах - расстояние между двумя плоскостями Y, проходящими через осевые линии сдвоенных колес. Если машина имеет более одного размера колеи, то следует указывать каждый из них |
|
|
W4 |
Ширина башмака |
Расстояние по координате Y между двумя плоскостями Y, проходящими через крайние боковые точки башмака гусеницы |
|
ПРИЛОЖЕНИЕ D
РАЗМЕРЫ ПО ДЛИНЕ. ТЕРМИНЫ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
|
Условное обозначение |
Термин |
Определение |
Схема |
|
L1 |
Максимальная длина |
Расстояние по координате Х между двумя плоскостями X, проходящими через крайнюю переднюю и крайнюю заднюю точки машины. Для трехосных землевозов и скреперов этот размер относится только к трактору |
|
|
L2 |
База гусеничной машины |
Расстояние по координате X между двумя плоскостями X, проходящими через оси ведущего и направляющего колес гусеничной машины |
|
|
L3 |
База колесной машины |
Расстояние по координате X между двумя плоскостями X, проходящими через центры передних и задних колес машины, находящейся в положении прямолинейного движения. Если у машины есть задний сдвоенный мост (тележка), то центр задних колес определяется линией, проходящей посредине между осями колес этого моста. |
|
|
Для трехосных землевозов и скреперов колесная база относится к трактору |
|||
|
L4 |
Свес задней монтажной поверхности |
Расстояние по координате X между двумя плоскостями X, проходящими: |
|
|
для гусеничных машин - через ось ведущего колеса и заднюю монтажную поверхность машины; |
|||
|
для колесных машин - через ось заднего колеса и монтажную поверхность машины |
|||
|
L5 |
Расстояние от заднего моста до шарнира сочлененной рамы |
Расстояние по координате X между двумя плоскостями X, проходящими через ось заднего моста и ось шарнира сочлененной рамы |
|
ПРИЛОЖЕНИЕ Е
РАДИАЛЬНЫЕ РАЗМЕРЫ. ТЕРМИНЫ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
|
Условное обозначение |
Термин |
Определение |
Схема |
|
R1 |
Радиус поворота машины |
Расстояние в плоскости Z от центра поворота до осевой линии гусеницы или шины, описывающей наибольшую окружность. |
|
|
Примечание. Для гусеничных машин с объемной гидропередачей R1 относится к осевой линии машины |
|||
|
R2 |
Габаритный радиус поворота машины |
Расстояние в плоскости Z от центра поворота до наиболее удаленной от него точки машины при выполнении ею возможно более крутого практически осуществимого поворота |
|
ПРИЛОЖЕНИЕ F
УГЛОВЫЕ РАЗМЕРЫ. ТЕРМИНЫ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
|
Условное обозначение |
Термин |
Определение |
Схема |
|
А1 |
Угол складывания |
Максимальный угол в плоскости Z, на который поворачивается машина влево или вправо относительно положения прямолинейного движения |
|
1. ВНЕСЕН Министерством тяжелого машиностроения СССР
2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.07.90 № 2320 введен в действие государственный стандарт СССР ГОСТ 28633-90, в качестве которого непосредственно применен международный стандарт ИСО 6746/1-87, с 01.01.92
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Раздел, пункт, в котором приведена ссылка |
Обозначение соответствующего стандарта ИСО |
Обозначение отечественного нормативно-технического документа, на который дана ссылка |
|
Разд. 1 |
ИСО 6165-87 |
ГОСТ* |
|
ИСО 6746/2-87 |
ГОСТ 28632-90 |
|
|
ИСО 6746/1-87 |
ГОСТ 28633-90 |
|
|
|
ИСО 7131-84 |
|
|
|
ИСО 7132-84 |
|
|
|
ИСО 7133-85 |
|
|
|
ИСО 7136-86 |
|
|
|
ИСО 7135-90 |
ГОСТ** |
|
|
ИСО 7134-85 |
* Государственный стандарт на стадии утверждения.
** Государственный стандарт на стадии разработки.
