ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
РАЗМЕРЫ НАЛИВНЫХ ГОРЛОВИН
ТОПЛИВНЫХ БАКОВ
ГОСТ 27533-87
(ИСО 3541-85)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
МАШИНЫ ЗЕМЛЕРОЙНЫЕ Размеры наливных горловин топливных баков Earth-moving machinery. Dimensions of fuel filler opening |
ГОСТ (ИСО 3541-85) |
Дата введения 01.07.89
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает типы и размеры наливных горловин и крышек топливных баков для землеройных машин. Основные типы землеройных машин - по ИСО 6165.
Примечание. Форму горловины топливного бака устанавливает изготовитель с учетом соблюдения следующих требований:
а) удобства обслуживания при заправке топливного бака;
б) обеспечения достаточного размера горловины для введения топливно-раздаточного крана;
в) защиты от попадания посторонних материалов в топливный бак;
г) возможности применения фильтра, размер и конструкция которого обеспечивают соответствующий поток топлива при заправке топливного бака;
д) возможности применения штыкового указателя уровня вместо индикатора уровня топлива.
2. ССЫЛКИ
Ссылочные документы приведены в приложении.
3. НАИМЕНОВАНИЕ ДЕТАЛЕЙ

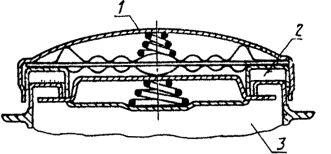

Наименования деталей наливной горловины топливного бака, указаны на черт. 1.
Горловина с резьбой
Горловина с байонетным замком
1 - крышка; 2 - прокладка; 3 - наливная горловина
Черт. 1
Примечание. Настоящий чертеж не определяет форму горловины топливного бака.
4. ТИПЫ И РАЗМЕРЫ
Типы и номинальные размеры горловин топливных баков приведены в таблице. Тип и размер горловины выбирает изготовитель.
мм
|
Тип |
Номинальный размер |
|||
|
С резьбой для крепления крышки |
- |
50 |
75 |
100 |
|
С байонетным замком |
40 |
60 |
80 |
100 |
5. РАЗМЕРЫ ГОРЛОВИНЫ С РЕЗЬБОЙ ДЛЯ КРЕПЛЕНИЯ КРЫШКИ

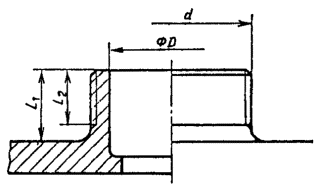

5.1. Наливная горловина
Размеры наливных горловин с резьбой для крепления крышки
|
Номинальный размер |
Номинальный размер резьбы d |
D min |
L1 min |
L2 min |
|
50 |
М60´3 |
50 |
30 |
20 |
|
75 |
М90´3 |
75 |
||
|
100 |
М120´3 |
100 |
Черт. 2
5.2. Крышка
Размеры крышек с резьбой
мм
|
Номинальный размер |
Номинальный размер резьбы d |
L max |
|
50 |
М60´3 |
18 |
|
75 |
М90´3 |
|
|
100 |
М120´3 |
Черт. 3
6. РАЗМЕРЫ ГОРЛОВИНЫ С БАЙОНЕТНЫМ ЗАМКОМ

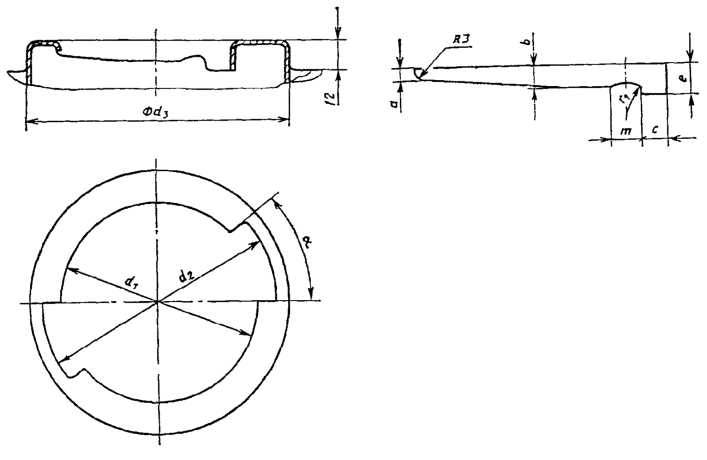

6.1. Наливная горловина
Размеры горловин с байонетным замком
Размеры, мм
|
Номинальный размер d |
d2 min |
d3 max |
a |
a max |
b min |
c min |
e min |
m max |
r1 max |
|
40 |
49 |
58 |
50° |
4 |
6 |
7 |
10 |
10 |
16 |
|
60 |
70 |
80 |
40° |
4 |
6 |
10 |
10 |
11 |
16 |
|
80 |
92 |
105 |
40° |
5 |
8 |
12 |
12 |
17 |
16 |
|
100 |
113 |
125 |
35° |
5 |
8 |
12 |
12 |
18 |
20 |
Черт. 4
Размеры крышек с байонетным замком
мм
|
Номинальный размер |
g max |
d1 min |
h min |
f max |
L max |
r2 max |
|
40 |
39 |
59 |
6 |
10 |
47,5 |
8 |
|
60 |
59 |
81 |
7 |
10 |
68,5 |
11 |
|
80 |
79 |
106 |
8 |
13 |
90 |
14 |
|
100 |
99 |
126 |
8,5 |
13 |
110 |
14 |
Черт. 5
Примечание. Настоящий чертеж не определяет форму крышки.
7. КРЕПЛЕНИЕ КРЫШКИ
Крышку следует постоянно крепить к топливному баку или к машине при помощи цепи, троса и других приспособлений, подходящих к типу машины или типу топлива.
ПРИЛОЖЕНИЕ
Обязательное
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Раздел, подраздел, пункт, в котором приведена ссылка |
Обозначение соответствующего стандарта ИСО |
Обозначение отечественного нормативно-технического документа, на который дана ссылка |
|
ИСО 6165 |
- |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения СССР
2. Постановлением Государственного комитета СССР по стандартам от 18.12.87 № 4693 введен в действие государственный стандарт СССР, ГОСТ 27533-87, в качестве которого непосредственно применен международный стандарт ИСО 3541-85, с 01.07.89
