ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НОЖНИЦЫ ДЛЯ РЕЗАНИЯ
ПАКЕТОВ ШПОНА
ДЕРЕВООБРАБАТЫВАЮЩЕЕ ОБОРУДОВАНИЕ
ОСНОВНЫЕ ПАРАМЕТРЫ
ГОСТ 17735-72
[СТ СЭВ 4151-83]
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
НОЖНИЦЫ ДЛЯ РЕЗАНИЯ ПАКЕТОВ ШПОНА Деревообрабатывающее оборудование Основные параметры Woodworking equipment. Guillotine
shears for veneer packages. |
ГОСТ [СТ СЭВ 4151-83] |
Утвержден постановлением Государственного комитета стандартов Совета Министров СССР от 22 мая 1972 г. № 1043. Срок введения установлен
с 01.01.74
в части ножниц с наибольшей длиной разрезаемого пакета шпона 1000 мм -
с 01.07.75
Проверен в 1980 г. Постановлением Госстандарта от 27.04.84 № 1484 срок действия продлен
до 01.01.95
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на ножницы, предназначенные для чистовой резки пакетов строганного и лущеного шпона вдоль и поперек волокон.
Стандарт соответствует CT СЭВ 4151-83 в части типоразмерного ряда.

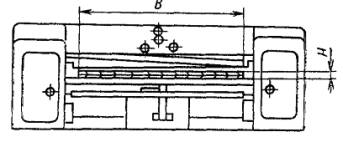

2. Основные параметры ножниц должны соответствовать указанным на чертеже и в таблице.
Примечание Чертеж не определяет конструкцию станка.
|
Норма |
|
|
Наибольшая длина разрезаемого пакета шпона, В, мм |
1000 1800 2100* 2800 |
|
Наибольшее расстояние между рабочими поверхностями стола и прижимной траверсы, мм, не менее |
180 |
|
Толщина разрезаемого пакета шпона, Н, мм, не менее |
|
|
при резании вдоль волокон |
90 |
|
при резании поперек волокон |
20** |
|
Время двойного хода ножевой траверсы, с, не более |
2,5 |
|
Усилие прижима, отнесенное к площади прижимной траверсы, МПа, не менее |
0,20 |
* Ножницы с наибольшей длиной разрезаемого пакета шпона 2100 мм изготовляют по требованию заказчика.
** Длина реза для ножниц с наибольшей длиной разрезаемого пакета шпона 2100 и 2800 мм не должна превышать 2000 мм.
1, 2. (Измененная редакция, Изм. № 2).
|
|
