ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР

ДРОБИЛКИ ОДНОРОТОРНЫЕ
СРЕДНЕГО И МЕЛКОГО ДРОБЛЕНИЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 12376-71

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДРОБИЛКИ ОДНОРОТОРНЫЕ СРЕДНЕГО
И МЕЛКОГО ДРОБЛЕНИЯ

Технические условия

Single rotor crusher for medium and small
grinding.
Specifications

ГОСТ
12376-71*

Взамен
ГОСТ 12376-66

Постановлением Государственного комитета стандартов Совета Министров СССР от 1 декабря 1971 г. № 1957 срок введения установлен

с 01.01.73

Проверен в 1984 г. Постановлением Госстандарта от 19.12.84 № 4696 срок действия продлен

до 01.01.90

Настоящий стандарт распространяется на однороторные дробилки, предназначенные для среднего и мелкого дробления известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов.

Стандарт не распространяется на дробилки для дробления пластичных материалов, склонных к налипанию, и для дробления с сушкой.

Установленные настоящим стандартом показатели технического уровня дробилок соответствуют требованиям высшей и первой категорий качества.

(Измененная редакция, Изм. № 2).

CОДЕРЖАНИЕ

1. ТИПОРАЗМЕРЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3. КОМПЛЕКТНОСТЬ

4. ПРАВИЛА ПРИЕМКИ

5. МЕТОДЫ ИСПЫТАНИЙ

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

ПРИЛОЖЕНИЕ Рекомендуемое МЕТОДИКА ОПРЕДЕЛЕНИЯ ПРОИЗВОДИТЕЛЬНОСТИ

ПРИЛОЖЕНИЕ 2 Рекомендуемое МЕТОДИКА ОПРЕДЕЛЕНИЯ РАЗМЕРА КУСКОВ ПРОДУКТА ДРОБЛЕНИЯ

ПРИЛОЖЕНИЕ 3 Справочное Характеристики физических свойств горных пород (по данным Института горного дела им. А.А. Скочинского)

1. ТИПОРАЗМЕРЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

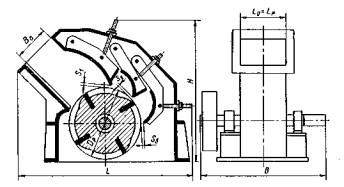

1.1. Типоразмеры и основные параметры дробилок должны соответствовать указанным на чертеже и в табл. 1.

Примечание. Чертеж не определяет конструкции дробилок. Показано левое расположение привода.

Таблица 1

Наименования параметров

Нормы по типоразмерам

ДРС 5×5

ДРС 6×6

ДРС 8×8

ДРС 10×10

ДРС 12×12

ДРС 16×16

ДРС 20×20

Размеры ротора, мм:















диаметр Dp

500+25

630+32

800+40

1000

1250

1600+80

2000+100

длина Lp

500+25

630+32

800+40

1000

1250

1600+80

2000+100

Размеры приемного отверстия, мм:















продольный L0

500+25

630+32

800+40

1000+50

1250+63

1600+80

2000+100

поперечный В0

250+18

300+15

400+20

500+25

600+30

800+40

1000+50

Производительность дробилки, м3/ч, не менее

25

35

65

135*

210*

310

500

Размер максимального куска загружаемого материала, Dм, мм

150

190

240

300

375

480

600

Окружная скорость бил ротора, VP, м/с

20,0±0,5; 24,0±0,5; 28,8±0,7; 34,6±0,8; 41,5±0,9; 50,0±1

Регулируемая ширина выходных щелей, мм:

максимальная, не менее:















S1

100

125

160

200

250

315

400

S2

75

95

120

150

185

240

300

S3

40

50

65

80

100

130

160

минимальная, не более S1 = S2 = S3

8

10

12

16

20

25

32

Установленная мощность номинальная, кВт

30

40

75

125

200

320

400

Габаритные размеры, мм, не более:















длина L

1400

1750

2200

2700

3400

4400

5500

Ширина B

1300

1620

2100

2800

3200

4100

5200

высота H

1050

1300

1700

2100

2800

3600

4500

Масса дробилки, т, не более

2,2

3,5

6,5

10

18

30

50

Удельная масса (отношение массы дробилки к производительности), т/м3/ч, не более

0,09

0,1

0,1

0,082

0,082

0,1

0,1

Удельная мощность, кВт·ч·м-3, не более

1,2

1,2

1,2

0,98

0,96

1,05

0,8

Регулируемые размеры выходных щелей, мм:

для верхней отражательной плиты:















максимальные, не менее

-

-

-

200

250

-

-

минимальные, не более

-

-

-

16

20

-

-

для нижней отражательной плиты:















максимальные, не менее

-

-

-

150

185

-

-

минимальные, не более

-

-

-

16

20

-

-

__________

* Для известняка с пределом прочности при сжатии σсж = 1000 кгс/см2.

(Измененная редакция. Изм. № 3)

Примечания:

1. Производительность дробилки и удельная мощность указаны для известняка с пределом прочности при растяжении σр = 100 кгс/см2, измеренным на приборе Т-3, и объемным весом γ = 2,7 г/см3, определяемыми согласно ГОСТ 8269-76, при средневзвешенном размере загружаемых кусков не более -  при S1 = 0,20 Dp, S2 = 0,01

Dp и Vp = 34,6 м/с с зерновым составом продукта дробления крупнее определяемого в соответствии с рекомендуемым приложением 2. Для других условий и режимов работы производительность рекомендуется определять в соответствии с приложением 1.

2. Масса дробилок указана без комплектующих изделий, перечисленных в п. 3.1.

3. Допускаемое отклонение мощности двигателей и удельный расход энергии от указанных - в пределах ближайших мощностей выпускаемых электродвигателей (кроме дробилок типоразмеров ДРС 10×10 и ДРС 12×12).

4. При выполнении дробилок в специальных модификациях (для дробления с орошением, автоматическим регулированием, ограничением максимальной крупности зерен продукта дробления и др.) допускается увеличение массы и габаритных размеров до 20% против указанных в таблице.

5. Размеры кусков продукта дробления определяются в соответствии с рекомендуемым приложением 2.

6. Число и значения окружных скоростей бил ротора, с которыми должны изготовляться дробилки, выбирают из таблицы по согласованию с потребителем.

По согласованию с потребителем допускается изготовлять дробилки с окружными скоростями бил ротора менее 20 и более 50 м/ч, при этом электродвигатель должен быть соответственно пониженной или повышенной мощности, по сравнению с указанной в таблице.

7. Для дробилок с двумя отражательными плитами регулируемую ширину выходных щелей принимают по S1 и S2.

(Измененная редакция. Изм. № 3)

Пример условного обозначения дробилки однороторной среднего и мелкого дробления с ротором диаметром 1250 мм и длиной 1250 мм:

Дробилка ДРС 12×12 ГОСТ 12376-71

(Измененная редакция, Изм. № 1, 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Дробилки должны изготовляться в соответствии с требованиями государственного стандарта на общие технические требования на молотковые и роторные дробилки, настоящего стандарта по технической документации, утвержденной в установленном порядке.

(Измененная редакция. Изм. № 3)

2.2. Конструкция дробилок должна обеспечивать:

а) безотказную работу при попадании недробимых тел длиной не более 0,1 длины ротора и не превышающих 0,05 массы одного била ротора;

б-е) (Исключены, Изм. № 1);

ж) параллельность нижних кромок отражательных плит относительно образующей ротора в пределах половины минимальной ширины выходной щели;

з) возможность сборки ее с правым и левым расположением привода;

и) возможность компенсации разницы в массе диаметрально расположенных бил;

к) возможность их встраивания а автоматизированные линии.

(Измененная редакция. Изм. № 3)

2.3. Установившаяся температура подшипников вала ротора не должна превышать температуру окружающего воздуха более чем на 50°С.

2.4. В корпусах подшипников дробилок типоразмеров ДРС 16×16 и ДРС 20×20 должны быть встроены датчики дистанционного контроля температуры. Корпуса подшипников остальных типоразмеров дробилок должны иметь места, подготовленные для установки таких датчиков.

2.5. Течь масла из корпусов подшипников не допускается.

2.6. Основные детали дробилок должны изготовляться из материалов с механическими свойствами не ниже, чем у сталей марок, указанных в табл. 2.

Таблица 2

Наименования деталей

Материал

1. Корпус ротора

Сталь марки 25Л-III по ГОСТ 977-75 (по прочности и ударной вязкости)

2. Била, футеровка отражательных плит и детали их крепления, подвергающиеся непосредственным ударам дробимого материала

Сталь марки 110Г13Л по ГОСТ 2176-77, имеющая показатели износостойкости С30 не ниже 5 кг/ч и С60 не ниже 1,7 кг/ч (по износостойкости и пластичности)

3. Вал ротора

Сталь марки 45 по ГОСТ 1050-74 (по прочности)

4. Пружины предохранительных устройств

Сталь марки 65Г по ГОСТ 1050-74 (по прочности)

5. Футеровка корпуса дробилки, приемного лотка и торцовые диски ротора

Сталь марки 45 по ГОСТ 1050-74, термически обработанная до твердости не ниже HRCэ 30-34 по ГОСТ 8.064-79. Показатели износостойкости С30 и С60 не ниже соответственно 3,5 и 1 кг/г, определяемые по методике согласно приложению 3 к ГОСТ 12375-70.

(Измененная редакция, Изм. № 2).

2.7. Ротор дробилки без бил должен быть отбалансирован. Допустимый дисбаланс должен быть указан на чертеже.

2.8. Амплитуда колебаний дробилки, измеренная на корпусах подшипников, при испытаниях не должна превышать 0,5 мм.

2.9., 2.10. (Исключены, Изм. № 1).

2.11. Окраска наружных обработанных металлических поверхностей дробилок - по классу VI ГОСТ 9.032-74, группа условий эксплуатации - VI ГОСТ 9.104-79.

(Измененная редакция, Изм. № 1).

2.12. Для дробилок типоразмеров ДРС 10×10 и ДРС 12×12 средний ресурс до первого капитального ремонта - не менее 14000 ч. Установленный ресурс до первого капитального ремонта - не менее 7000 ч.

Критерием предельного состояния, определяющим необходимость проведения капитального ремонта дробилок, является необходимость замены или ремонта ротора, ремонта корпуса или станины при полной разборке дробилки.

Ресурс дробилок в количестве переработанного материала определяют произведением ресурса в часах на производительность дробилки с учетом коэффициента использования по времени, равного 0,75.

2.12 (Измененная редакция, Изм. № 1, 2).

(Измененная редакция. Изм. № 3).

2.13. Для дробилок типоразмеров ДРС 10×10 и ДРС 12×12 средняя наработка на отказ - не менее 600 ч. Установленная безотказная наработка - не менее 400 ч.

Коэффициент технического использования - не менее 0,92.

Отказом дробилки является наличие одного из следующих дефектов: выход из строя ротора, подшипников, отбойных плит, повреждение корпуса, нарушающие работоспособность дробилки.

(Измененная редакция, Изм. № 1, 2).

(Измененная редакция. Изм. № 3).

2.14. Удельная оперативная трудоемкость периодического технического обслуживания - не более 0,03 чел.-ч/ч.

(Введен дополнительно, Изм. № 2).

3. КОМПЛЕКТНОСТЬ

3.1. В комплект дробилки должны входить:

электродвигатель привода дробилки (1 шт.);

клиновые ремни (1 комплект) и шкивы привода (1 комплект) для скоростей, указанных в табл. 1 (по согласованию с потребителем - для одной скорости) для дробилок, не имеющих муфты для передачи вращения от электродвигателя к ротору;

салазки электродвигателя (1 комплект);

пусковая аппаратура (1 комплект);

ограждение привода (1 комплект);

фундаментные болты дробилки, салазок электродвигателя и ограждения (1 комплект) (для передвижных установок из комплекта исключают);

фланец приемной коробки с крепежными болтами (1 комплект);

устройство для открывания корпуса дробилки (1 шт.);

инструмент и приспособления в соответствии с ЗИП;

комплект запасных частей в числе, обеспечивающем выполнение требования п. 8.1.

Кроме того, к дробилке должны быть приложены: эксплуатационная документация по ГОСТ 2.601-68 в составе: формуляр, ведомости ЗИП, техническое описание и инструкция по эксплуатации; чертежи быстроизнашивающихся деталей, приемной коробки и разгрузочной воронки.

(Измененная редакция, Изм. № 1).

3.2, 3.3. (Исключены, Изм. № 1).

3.4, 3.5. (Исключены, Изм. № 2).

4. ПРАВИЛА ПРИЕМКИ

4.1. Предприятие-изготовитель должно проводить приемо-сдаточные и периодические испытания.

4.2. При приемо-сдаточных испытаниях каждая дробилка должна быть подвергнута проверке на соответствие требованиям пп. 2.4; 2.11; 3.1; 7.1 и при обкатке на холостом ходу - пп. 2.3; 2.5 и 2.8.

4.3. Периодическим испытаниям подвергают одну дробилку из числа прошедших приемо-сдаточные испытания не реже раза в 4 года.

Испытания проводят в эксплуатационных условиях по программе, утвержденной в установленном порядке. При этом проводят проверку на соответствие требованиям пп. 1.1; 2.2; 2.14; 6.2б; 6.2в; 6.3; 6.5; 6.6; 6.8.

Разд. 4. (Измененная редакция, Изм. № 1).

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Методы испытаний дробилок - в соответствии с ГОСТ 12375-70.

(Измененная редакция, Изм. № 1).

5.2-5.4. (Исключены, Изм. № 1).

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. Конструкция дробилок должна соответствовать требованиям ГОСТ 12.2.003-74 (разд. 1 и 2).

6.2. Конструкция дробилок должна обеспечивать:

а) удобный и безопасный доступ к местам крепления быстроизнашивающихся деталей, смазки и регулировки;

б) пыленепроницаемость мест разъема частей корпуса, корпуса дробилки и приемной коробки, а также крышек люков;

в) дистанционное управление пуском и остановом электродвигателя дробилки (для электродвигателей мощностью 125 кВт и более в технически обоснованных случаях допускается ручное управление пуском и остановом).

6.3. Корпус дробилки должен быть разъемным. Разъем должен производиться при помощи устройства, облегчающего эту операцию.

6.4. Дробилки, предназначенные для работы в шахтах, по требованию потребителя должны комплектоваться электродвигателями их привода во взрывозащищенном исполнении.

6.5. Уровни звука, уровни звукового давления и эквивалентные уровни звука на расстоянии 1 м от наружного контура дробилки не должны превышать значений, указанных в табл. 3.

Таблица 3

Уровни звукового давления в дБ в октавных полосах со среднегеометрическими частотами, Гц

Уровни звука и эквивалентные уровни звука, ДВА

63

125

250

500

1000

2000

4000

8000

102

100

102

107

106

106

100

97

111

6.6. На постоянных рабочих местах операторов, которые должны находиться в изолированных помещениях, уровни звука и звукового давления не должны превышать норм, установленных ГОСТ 12.1.003-83.

6.7. Нормы вибрации, передающейся от дробилки на рабочие места обслуживающего персонала, не должны превышать значений гигиенических норм, установленных ГОСТ 12.1.012-78.

6.8. При работе дробилок уровень запыленности на постоянном рабочем месте не должен превышать 4 мг/м3 при содержании в пыли кристаллической двуокиси кремния не более 10%.

6.9. Дробилки в условиях эксплуатации должны иметь изолированные площадки для обслуживания машины по ГОСТ 12.2.011-75.

6.10. Рабочие места операторов дробилки и органы управления должны соответствовать требованиям ГОСТ 12.2.011-75 в части стационарных машин. Символы органов управления дробилкой - по ГОСТ 12.4.040-78. Рабочие места должны быть оборудованы огнетушителем.

6.11. Электрооборудование дробилок должно быть выполнено в соответствии с Правилами устройства электроустановок (ПУЭ), утвержденными Госэнергонадзором.

Разд. 6. (Измененная редакция, Изм. № 1).

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. На каждой дробилке должна быть прикреплена табличка, содержащая следующие данные:

товарный знак предприятия-изготовителя;

индекс дробилки;

номер по системе нумерации предприятия-изготовителя;

год выпуска;

обозначение настоящего стандарта.

Материал таблички, место крепления на дробилке и способы нанесения знаков маркировки должны обеспечивать сохранность маркировки в течение всего срока службы дробилки.

(Измененная редакция, Изм. № 1).

7.2. Перед отправкой потребителю электродвигатель, салазки, электрооборудование, крепежные детали, ремни, инструмент и принадлежности, а также демонтируемые для транспортирования узлы (кроме узлов крупных дробилок, отгружаемых в разобранном виде) должны быть упакованы в ящики согласно ГОСТ 10198-78. Упаковка должна предохранять от механических повреждений и коррозии при транспортировании и хранении и производиться в соответствии с технической документацией, утвержденной в установленном порядке.

7.3. Транспортирование дробилок должно производиться в соответствии с ГОСТ 9238-83 и по технической документации, утвержденной в установленном порядке.

7.4. Консервация - по ГОСТ 9.014-78, группа II. Дата и срок консервации должны указываться в товаросопроводительной документации.

7.5. При длительном хранении дробилка должна быть защищена от атмосферных осадков, а электрооборудование установлено в закрытом помещении.

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

8.1. Изготовитель гарантирует соответствие дробилок требованиям настоящего стандарта при соблюдении условий транспортирования, монтажа и эксплуатации.

Гарантийный срок эксплуатации - 12 мес. со дня ввода дробилки в эксплуатацию. При этом гарантийный срок на быстроизнашивающиеся детали устанавливают для дробления материалов с показателями абразивности не более И30 = 8 г/т и И60 = 32 г/т при работе дробилки в две смены при средних выходных щелях.

Разд. 8. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Рекомендуемое

МЕТОДИКА ОПРЕДЕЛЕНИЯ ПРОИЗВОДИТЕЛЬНОСТИ

1. Производительность для условий, отличных от указанных в примечании 2 к табл. 1 настоящего стандарта, определяется как произведение производительности, указанной в табл. 1, на соответствующие поправочные коэффициенты.

2. Поправочный коэффициент на прочность и объемная масса дробимого материала определяется по формуле

где σр - предел прочности при растяжении в кгс/см2, измеренный на приборе Т=3;

γ - объемная масса материала в г/см3, определяемые по ГОСТ 8269-87 (см. приложение 3).

(Измененная редакция. Изм. № 3).

3. Если доля массы кусков загружаемого материала размером меньше 0,1 Dp составляет α, а размер наибольших кусков Dм не превышает 0,3 Dp, то поправочный коэффициент на крупность загружаемого материала определяется по формуле

Если вся масса загружаемого материала содержит куски размером менее 0,1 Dp, то

где Dм и Dp - в одинаковых единицах измерения.

4. Если ширина выходной щели первой отражательной плиты S1 < 0,5Dм, то поправочный коэффициент на ширину выходной щели определяется по формуле:

Ширина последующих выходных щелей в обоих случаях не учитывается.

Величины S1, S2, S3 и Dp в одинаковых единицах измерений.

5. Поправочный коэффициент на окружную скорость ротора Vр

при Vp = 20,0 м/с Кск = 1,20;

Vp = 24,0 м/с Кск = 1,15;

Vp = 28,8 м/с Кск = 1,10;

Vp = 34,6 м/с Кск = 1,00;

Vp = 41,5 м/с Кск = 0,95;

Vp = 50,0 м/с Кск = 0,90.

6. Поправочный коэффициент на степень изношенности рабочих кромок бил:

где r - радиус закругления изношенных рабочих кромок бил в мм.

Поправочный коэффициент Kизн следует учитывать лишь в тех случаях, когда дробятся малоабразивные горные породы и имеется возможность поддерживать в течение всего времени эксплуатации закругления изношенных кромок бил r <0,05 Dp.

7. Выбор экономически целесообразной производительности при дроблении высокоабразивных пород.

При дроблении горных пород с показателями абразивности И30 ≥ 50 г/т и И60 ≥ 150 г/т рекомендуется эксплуатировать дробилку с пониженной до 30% производительностью путем снижения производительности питателя по сравнению с определенной в соответствии с настоящим приложением, применяя при этом электродвигатель соответственно меньшей мощности.

8. Производительность дробилки Q в м3/ч, определенная с учетом поправочных коэффициентов по пп. 1-7 настоящего приложения, должна быть проверена на соответствие мощности установленного электродвигателя по формуле

где N - мощность установленного электродвигателя, кВт;

Dсв - средневзвешенный размер загружаемого материала, м;

 - степень дробления, принятая как отношение D к средневзвешенному размеру продукта дробления dcв, определяемому по характеристике зернового состава;

ηэ - к. п. д. электродвигателя;

Wэ - энергетический показатель дробимого материала, , определяемый по данным опытного дробления данного материала на дробилке или модели подобного типа по формуле

где D'св, Q' и i' - соответствующие величины, полученные при опытном дроблении;

N' - мощность, потребляемая электродвигателем при опытном дроблении, кВт.

Если QN окажется меньше Q, то следует принять производительность QN или увеличить мощность установленного электродвигателя. Если QN значительно больше Q, то установочная мощность электродвигателя может быть уменьшена.

ПРИЛОЖЕНИЕ 2
Рекомендуемое

МЕТОДИКА ОПРЕДЕЛЕНИЯ РАЗМЕРА КУСКОВ ПРОДУКТА ДРОБЛЕНИЯ

1. Размер максимального куска в продукте дробления принимается равным диаметру круглой ячейки сита d5, полный остаток на котором составляет 5% массы продукта дробления.

2. Величина d5 в мм определяется по формуле

                                                                     (1)

где σр - предел прочности при растяжении, кгс/см2 (определенный на приборе Т-3 по ГОСТ 8269-87 или по приложению 3);

γ - объемная масса дробимого материала, г/см3 (см. приложение 3);

Vp - окружная скорость бил ротора, м/с;

S - ширина наименьшей из выходных щелей, мм.

(Измененная редакция. Изм. № 3).

3. Зерновой состав продукта дробления определяется по прилагаемым графикам для соответствующей величины d5.

4. Характер кривой зернового состава, кроме указанных условий, зависит также от распределения прочности и плотности отдельных кусков, зернового состава исходного материала и других еще достаточно не изученных факторов. Поэтому действительные кривые могут отличаться от приведенных типовых как в сторону увеличения, так и уменьшения их кривизны, давая отклонение процентного содержания зерен d50 в пределах ±20% (d50 - диаметр ячейки сита, на котором полный остаток составляет 50% массы продукта дробления).

При определении зернового состава продукта дробления надлежит учитывать следующие особенности:

а) более однородный по прочности и плотности дробимый материал, не содержащий мелких фракций, дает кривую зернового состава с меньшей кривизной, чем у типовых кривых, и наоборот;

б) увеличением скорости Vp и ширины выходных щелей S можно получить те же размеры зерен наибольшей крупности d5, что и при меньших скоростях и ширине выходных щелей, однако в первом случае кривая зернового состава будет более вогнутой (т.е. продукт дробления будет содержать больше мелких фракций), чем во втором случае. Поэтому при желании снизить выход мелких фракций, не увеличивая выход крупных, следует уменьшить окружные скорости и ширину выходных щелей.

Наиболее точную кривую зернового состава можно получить лишь экспериментально путем рассева достаточного количества проб.

5. Для выбора окружной скорости ротора дробилки следует найти по прилагаемым графикам кривую зернового состава, удовлетворяющую требованиям производства, и, определив значение d5, отвечающее этой кривой, определить необходимую окружную скорость Vp в м/с по формуле

Если полученная окружная скорость превышает максимальную, то следует подставить ее в формулу (1), определить размер d5 продукта, подбирая величину S.

6. При прогнозировании режима работы дробилок, учитывая замечания, указанные в п. 4 настоящего приложения, не следует принимать при максимальной окружной скорости минимально допустимую ширину выходных щелей и, наоборот, при минимальной скорости - максимальную ширину щелей, оставляя тем самым возможность регулирования крупности продукта в процессе эксплуатации.

7. По мере изнашивания бил крупность продукта дробления увеличивается, поэтому при выборе режима дробления необходимо предусматривать возможность уменьшения размера выходных щелей до 0,5 от установленных расчетом с целью компенсации укрупнения продукта вследствие износа бил.

8. Если желательно получить крупность продукта дробления менее, чем достигается при максимальной окружной скорости и наименьших выходных щелях, дробилку следует питать с производительностью ниже, чем указано в пп. 1-7 приложения 1 к настоящему стандарту. Средний взвешенный размер зерна уменьшается приблизительно на 20-30% при снижении производительности до 0,3 Q.

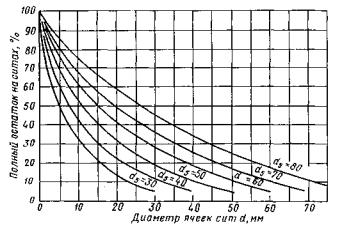

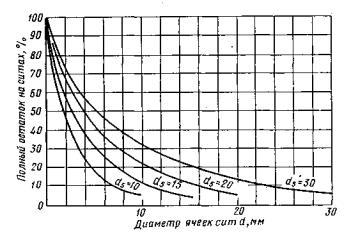

Типовые кривые зернового состава продукта дробления на роторных дробилках

ПРИЛОЖЕНИЕ 3
Справочное

Характеристики физических свойств горных пород (по данным Института горного дела им. А.А. Скочинского)

Порода

Основные породообразующие минералы

Объемный вес vо, г/см3

Предел прочности при сжатии, σсж, кгс/см2

Условное временное сопротивление отрыву, σр, кгс/см2

Отношение

1. Сиенито-диорит

Микроклин 35-40%, плагиоклаз 30%, авгит 15%, биотит 10-12%

2,78

930

87,4

10,6

2. Биотитовый гранит

Полевой шпат 30%, плагиоклаз 35%, кварц 25%, биотит 10%

2,58

748

100,0

7,5

3. Биотитовый гранит

Микроклин 35%, плагиоклаз 33%, кварц 25%, биотит 5%

2,60

1021

73,0

14,0

4. Аляскитовый гранит

Микроклин 30-35%, плагиоклаз 27%, кварц 30-32%

2,57

1004

79,9

12,6

5. Кварцевый порфир

Основная масса породы кварцкалиевошпатовая

2,63

1374

153,7

8,9

6. Гранит

Полевой шпат 30-35%, плагиоклаз 34%, кварц 27%

2,57

854

93,6

9,1

7. Ортофир

Ортоклаз и плагиоклаз 93-95%

2,61

1386

127,2

10,9

8. Катаклазиро­ванный гранит

Ортоклаз 42%, плагиоклаз 30%, кварц 27%, мусковит 1%

2,54

850

86,8

9,8

9. Диабазовый порфирит

Плагиоклаз 50%, пироксен 15-18%, оливин 18-20%, биотит 3-5%

2,85

832

140,4

5,9

10. Долерит

Плагиоклаз 40%, титан-авгит 54%, оливин 3%, вулканическое стекло 1 %

3,01

1367

134,0

10,2

11. Ортофир

Ортоклаз и плагиоклаз 90%

2,55

1415

107,6

13,2

12. Диоритовый порфирит

Плагиоклаз 50-54%, роговая обманка 30%, биотит 2-3%, магнетит 2-3%

2,74

845

82,1

10,3

13. Крупнозернистый гнейсо-гранит

Микроклин 33%, плагиоклаз 30%, кварц 25%, биотит 10%

2,65

745

128,0

5,8

14. Базальт

Плагиоклаз 45-50%, титан-авгит 50%, хлоритизированное вулканическое стекло 5-6%

3,03

1437

126,0

11,4

15. Диабаз

Пироксен 40-50%, агрегаты кварцевых зерен 40%, сфен 10%

3,12

1730

290,0

6,0

16. Песчанистый известняк

Кальцит

2,21

309

27,4

11,3

17. Органогенный известняк

Кальцит

2,01

228

33,7

6,8

18. Известковистый доломит

Кальцит 15-20%, доломит 80-85%

2,78

874

75,0

11,7

19. Сахаровидный известняк

Кальцит 70%

2,59

665

44,0

15,1

20. Известняк

Кальцит

2,75

920

62,0

14,8

21. Контактово-измененный известняк (офикальцит)

Кальцит 75-80%, оливин (форстерит) 20-25%

2,82

570

103,0

5,5

22. Розовый мрамор

Кальцит 90-95%, серпентин 2-3%

2,71

670

70,2

9.6

23. Мрамор

Кальцит

2,68

277

3,72

7,4

24. Кварцит

Кварц

2,66

1710

115,0

14,9

25. Мрамор

Кальцит

2,77

860

63,0

13,6

26. Сиенит

Калиевый полевой шпат 46%, плагиоклаз 40%, пироксен 10%, кварц 2-3%

2,70

1425

117,0

12,2

Примечания:

1. Условное временное сопротивление отрыву определялось методом раскалывания бруска квадратного сечения размером 30×30 мм между параллельными клиньями как усилие при раскалывании, деленное на площадь поперечного сечения бруска. Эта характеристика может быть использована вместо предела прочности при растяжении, определяемого на приборе Т-3 по ГОСТ 8269-87.

При отсутствии данных о пределе прочности при растяжении σр таковой можно определить приближенно по пределу прочности при сжатии σсж путем деления на отношение , соответствующее близкой по петрографическому составу породы.

(Измененная редакция. Изм. № 3).






Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
