МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ НАУЧНО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ

МЕТОДИКА РАСЧЕТА
ПРЕДЕЛЬНЫХ ТОКОВЫХ НАГРУЗОК ПО УСЛОВИЯМ НАГРЕВА ПРОВОДОВ ДЛЯ ДЕЙСТВУЮЩИХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

РД 34.20.547
(МТ 34-70-037-87)

СПО Союзтехэнерго
Москва - 1987 г.

РАЗРАБОТАНО Всесоюзным научно-исследовательским институтом электроэнергетики

Исполнитель Л.Г. НИКИТИНА

УТВЕРЖДЕНО Главным научно-техническим управлением энергетики и электрификации 30.06.87 г.

Заместитель начальника К.М. АНТИПОВ

С выходом настоящей Методики отменяется «Методика расчета предельных токовых нагрузок по условиям нагрева проводов для действующих линий электропередачи» (М.: СПО Союзтехэнерго, 1978).

С вопросами и замечаниями по настоящей Методике обращаться во ВНИИЭ по адресу: 115201, г. Москва, Каширское шоссе, д. 22, корп. 3.

Содержание



МЕТОДИКА РАСЧЕТА
ПРЕДЕЛЬНЫХ ТОКОВЫХ НАГРУЗОК ПО УСЛОВИЯМ НАГРЕВА ПРОВОДОВ ДЛЯ ДЕЙСТВУЮЩИХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

РД 34.20.547
(МТ 34-70-037-87)

Срок действия с 01.01.88 г.
до 01.01.93 г.
Продлен до 2010 г.

ВВЕДЕНИЕ

Длительно допустимая токовая нагрузка по нагреву проводов линий электропередачи определяется двумя условиями:

сохранением механической прочности провода;

сохранением нормированных вертикальных расстояний между проводом и землей или между проводом и пересекаемым объектом.

Действующими Правилами устройства электроустановок (ПУЭ) допустимая токовая нагрузка по нагреву проводов определяется исходя из наиболее высокой температуры провода 70°С. Многочисленные исследования показали, что без ущерба для прочности провода можно повысить его температуру до 90°С.

Наименьшие расстояния от проводов ВЛ до поверхности земли или от проводов ВЛ до пересекаемых объектов действующими ПУЭ нормируются исходя из наибольшей стрелы провеса провода при наиболее высокой температуре воздуха (без учета нагрева провода электрическим током) или при гололеде без ветра.

При повышении температуры провода за счет нагрева его электрическим током увеличивается стрела провеса и возникает опасность уменьшения нормированных расстояний до земли и пересекаемых объектов. Проведенными исследованиями установлено, что при допустимом уменьшении нормированных расстояний не происходит нарушения требований безопасности проезда под ВЛ машин и механизмов или приближения к зданиям и сооружениям, и сохраняется высокая надежность грозозащиты пересечений ВЛ с другими объектами.

Методика расчета предельных токовых нагрузок с учетом конкретных метеорологических условий и вертикальных расстояний между проводом и землей или между проводом и пересекаемым объектом на действующих линиях электропередачи позволяет в процессе эксплуатации более точно определить допустимую нагрузку по условию нагрева проводов.

Расчет предельных токовых нагрузок следует выполнять с учетом допустимого уменьшения вертикальных расстояний между проводом и поверхностью земли или между проводом и пересекаемым объектом.

1. ОПРЕДЕЛЕНИЕ ДОПУСТИМОЙ ТЕМПЕРАТУРЫ НАГРЕВА ПРОВОДА

1.1. Как правило, основным при определении предельных токовых нагрузок является условие сохранения допустимых вертикальных расстояний между проводом и землей или между проводом и пересекаемым объектом, зависящих от температуры провода.

1.2. Определение допустимой температуры нагрева провода в пролете, ограниченном анкерными опорами

Температура провода, допустимая по условию сохранения расстояния (Ннор - DНдз) между проводом и землей в середине пролета, определяется по формуле

,                                                      (1)

где tп - температура провода, °С;

DH - разность между измеренным и нормированным габаритными размерами с учетом их уменьшения на DHдз, позволяющим сохранить безопасность проезда под линией DH = H – (Hнор - DHдз);

H - вертикальное расстояние между проводом и землей в середине пролета, измеренное при температуре tп;

Hнор - расстояние между проводом и землей, нормированное ПУЭ;

DHдз - допустимое уменьшение расстояния между проводом и землей. Для ВЛ 110-150 кВ DHдз = 0,5; для ВЛ 220-330 кВ DHдз = 1 м;

a - коэффициент температурного линейного расширения, °C-1;

l - длина пролета, м;

g1 - приведенная нагрузка от собственной массы, Н/(м·мм2);

E - модуль упругости, МПа;

f - измеренная стрела провеса в середине пролета, м.

Температура провода, допустимая по условию сохранения расстояния (Ннор - DНдо) между проводом и пересекаемым объектом, расположенным в любой точке пролета, определяется по формуле

,                                      (2)

где DHx - разность между измеренным и нормированным габаритными размерами с учетом их уменьшения на DНдо, позволяющими сохранить высокую надежность грозозащиты ВЛ при пересечении с другими объектами;

DHx = Hx - (Ннор - DНдо);

Hx - вертикальное расстояние между проводом и пересекаемым объектом, измеренное при температуре tп, м;

Ннор - нормированное расстояние между проводом и пересекаемым объектом, м;

DНдо - допустимое уменьшение расстояния между проводом и пересекаемым объектом. Для ВЛ 110-500 кВ DНдо = 1,0 м;

x - расстояние от пересекаемого объекта до ближайшей опоры, м;

fx - стрела провеса в месте пересечения, измеренная при температуре tп, м.

1.3. Определение допустимой температуры нагрева провода в пролетах, ограниченных промежуточными опорами

Допустимая температура нагрева провода в промежуточном пролете, ограниченном анкерными опорами, определяется с учетом изменения механических напряжений провода, участка, ограниченного анкерными опорами, при изменении атмосферных условий.

Температура провода, допустимая по условию сохранения расстояния (Ннор - DНдз) между проводом и землей в середине пролета, определяется по формуле

,                                                  (3)

где lп - длина приведенного пролета, м.

Температура провода, допустимая по условию сохранения расстояния (Ннор - DНдо) между проводом и пересекаемым объектом, расположенным в любой точке пролета, определяется по формуле

.                                       (4)

1.4. Определение допустимой температуры нагрева провода в пролетах с разной высотой точек подвеса провода

Формулы (1)-(4) применимы для определения температуры нагрева проводов в пролетах между опорами с одинаковой высотой точек подвеса провода. Допустимая температура нагрева провода по условию расстояния между проводом и землей в пролетах с разной высотой точек подвеса провода и ограниченных анкерными опорами определяется по формуле

,              (5)

где a - расстояние между серединой пролета и низшей точкой провисания провода, м;

y - угол наклона прямой, соединяющей точки подвеса провода, град.

2. РЕКОМЕНДАЦИИ ПО ОПРЕДЕЛЕНИЮ ДОПУСТИМОЙ ТЕМПЕРАТУРЫ НАГРЕВА ПРОВОДА

Результаты расчетов допустимой температуры провода, смонтированного с различными тяжениями в пролетах разной длины, выполненных по формуле (1) для перегрева провода (Dtп, °С), приведены на рисунке. Пользуясь этими зависимостями, можно оценить допустимую температуру нагрева провода по условию сохранения допустимого расстояния между проводом и землей. Например, если в пролете длиной 300 м смонтирован провод с соотношением сечений алюминия и стали, равным 6, и DH = 0,7 м при температуре провода 40°С, то допустимая температура нагрева провода лежит в диапазоне 58-62°С (в среднем она равна 60°С). Для более точного определения допустимой температуры провода в конкретном пролете, а также во всех пролетах, где имеются пересечения, необходимо измерить: длину пролета, стрелу провеса в середине пролета или в месте пересечения, соответственно расстояние между проводом и землей или между проводом и пересекаемым объектом, расстоянием от ближайшей опоры до пересекаемого объекта, токовую нагрузку в момент измерений, температуру воздуха, скорость ветра и указать марку провода.

Измерения должны производиться весьма тщательно, так как их результаты определяют исходные данные для расчета допустимой температуры. Измерения желательно производить в безветренную облачную погоду, утром или вечером с тем, чтобы исключить влияние ветра и солнечной радиации.

Если измерения производятся на обесточенной линии, то температура провода принимается равной температуре воздуха. Если плотность тока в момент измерений составляет 1 А/мм2 и менее, то температура провода принимается на 5°С выше, чем температура воздуха. Если плотность тока в момент измерений более 1 А/мм2, то температура провода при измерениях определяется из теплового баланса провода [см. формулы (6)-(10)].

В качестве допустимой температуры провода принимается наименьшая, полученная в результате расчетов по условию обеспечения расстояния (Hнор - DHдз) между проводом и землей или (Hнор - DHдо) между проводом и пересекаемым объектом, но не более 90 °С.

Для допустимой температуры провода по формулам (6)-(10) определяется предельная токовая нагрузка для различных метеорологических условий.

При скорости ветра более 1,2 м/с расчет должен производиться по коэффициенту теплоотдачи конвекцией для ветра вдоль линии.

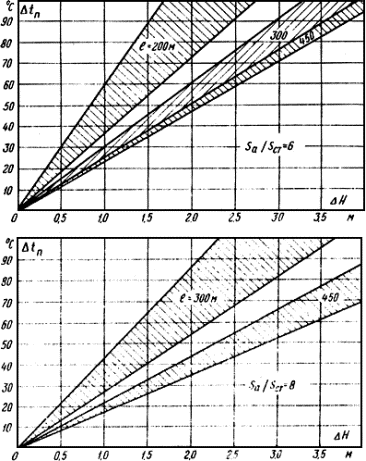

Зависимость увеличения DH в середине пролета от температуры провода и длины пролета для сталеалюминиевых проводов с соотношением сечения алюминия к стали (Sa / Sст), равным 6 и 8:

DH = Hизм - (Hнор - DHд), где Hизм - измеренный габаритный размер; Hнор - нормированный габаритный размер; DHд - допустимое снижение габаритного размера. Для ВЛ 110-150 кВ DHд = 0,5 м; для ВЛ 220-330 кВ DHд = 1 м

3. РАСЧЕТ ПРЕДЕЛЬНЫХ ТОКОВЫХ НАГРУЗОК

Расчет предельных токовых нагрузок в районах с высшей температурой воздуха ниже 45 °С можно производить без учета влияния солнечной радиации. Поглощенная проводом энергия солнца в умеренных широтах может повысить температуру провода, работающего в диапазоне температур 60-70°С и более, всего на 2-3°С, что лежит в пределах точности расчета.

Ток в проводе (I, А) при заданном значении перегрева по отношению к воздуху (Dt, °C) определяется из уравнения теплового баланса провода

,                                                                    (6)

где Wл - коэффициент теплоотдачи лучеиспусканием, Вт/(м·°С)

,                                                                (7)

где x - постоянная лучеиспускания; для проводов, находящихся в эксплуатации, принимается равной 0,6;

d - диаметр провода, см;

Tcp - среднее значение между температурой провода и температурой воздуха, К

,

Wк - коэффициент теплоотдачи конвекцией, Вт/(м·°С).

Wк = 0,16 · d0,75 · Dt0,3 при v < 1,2 м/с                                 (8)

 при v ³ 1,2 м/с                                                   (9)

v - скорость ветра, направленного перпендикулярно проводу, м/с.

При скорости ветра более 1,2 м/с и направлении вдоль провода теплоотдача конвекцией уменьшается на 50 %;

Rt - сопротивление провода при температуре t, Ом/м

,                                                                      (10)

где R20 - сопротивление провода при температуре 20 °С, Ом/м;

a' - температурный коэффициент электрического сопротивления материала провода (для меди и алюминия принимается равным 0,004 °С-1).

В районах с температурой воздуха 45 °С и выше при расчете предельных токовых нагрузок следует учитывать влияние солнечной радиации. В этом случае ток в проводе определяется по формуле

,                                                             (11)

где Qp = 100x d qc - количество поглощенного проводом тепла за счет солнечной радиации, Вт/м;

x - коэффициент поглощения принимается равным коэффициенту лучеиспускания;

qc - суммарная солнечная радиация, Вт/см2.

Суммарная солнечная радиация принимается по данным наблюдений метеорологических станций. Если нет данных о суммарной солнечной радиации для указанных районов летом ее следует принять по среднему значению 0,07 Вт/cм2. Зимой солнечная радиация не оказывает существенного влияния на предельные токовые нагрузки и ее можно не учитывать при расчетах.

Пример расчета допустимой температуры нагрева провода для ВЛ 110 и 330 кВ приведен в приложении 1 и 2.

Данные расчета токов в проводе при различных температурах провода и воздуха и различных направлениях ветра без учета солнечной радиации приведены в приложении 3.

Приложение 1
ПРИМЕР РАСЧЕТА ДОПУСТИМОЙ ТЕМПЕРАТУРЫ НАГРЕВА ПРОВОДА ДЛЯ ВЛ 110 кВ

Воздушная линия 110 кВ, выполненная проводами двух марок, проходит по населенной местности и пересекает железную, автомобильную дороги, линию связи, ВЛ 6 кВ. Перечень пересекаемых объектов приведен в табл. 1.

Таблица 1

Перечень пересекаемых объектов ВЛ 110 кВ

Номер пролета

Длина пролета, м

Марка провода

Стрела провеса на пересечении, м

Пересекаемый объект

Расстояние от провода до пересекаемого объекта, м

Нормированный габаритный размер, м

Расстояние от опоры до пересекаемого объекта, м

1-2

250

AC 150/24

5,4

Железная дорога

8,0

7,5

80

2-3

161

AC 150/24

3,0

То же

9,0

7,5

62

5-6

200

AC 150/24

4,1

Автомобильная дорога

10,5

7,0

Середина пролета

9-10

172

М 95

4,2

Линия связи

4,5

3,0

То же

18-19

144

М 95

3,0

ВЛ 6 кВ

3,5

3,0

"-"

24-25

202

AC 150/24

6,0

Линия связи

4,7

4,0

"-"

Остальные пролеты, в которых нет пересечений, имеют достаточные расстояния между проводом и землей и не ограничивают допустимую температуру провода по указанному условию.

Анализируя данные табл. 1, можно сделать вывод, что в пролетах 2-8; 5-6 и 9-10 длиной менее 200 м имеется достаточное расстояние между проводом и землей (DH = 2 м и более), следовательно, в этих пролетах нет ограничений допустимой температуры провода по указанному условию. Проверке подлежат пролеты 1-2, 18-19 и 24-25.

В этих пролетах произведены измерения расстояний между проводом и землей, результаты которых приведены в табл. 2.

Таблица 2

Результаты измерений стрел провеса и габаритных размеров на ВЛ 110 кВ

Номер пролета

Длина пролета, м

Марка провода

Стрела провеса на пересечении, м

Пересе-
каемый объект

Измеренное расстояние между проводом и пересекаемым объектом, м

DH, м

Расстояние от опоры до пересекаемого объекта, м

Токовая нагрузка при измерениях, А

Темпе-
ратура воздуха, °С

Скорость ветра, м/с

1-2

250

AC 150/24

5,3

Железная дорога

7,9

1,4

80

380

22

5

18-19

144

M-95

3,1

ВЛ 6 кВ

3,5

1,5

Середина пролета

380

22

5

24-25

202

AC 150/24

5,75

Линия связи

4,2

1,2

То же

380

22

5

1. Определение температуры провода при измерениях расстояний между проводом и землей

1.1. Провод AC 150/24, d = 1,71 см, R20 = 0,198·10-3 Ом/м.

Температура провода определяется подбором. Задаваясь температурой провода, определяются количество выделенного в проводе и отведенного тепла, равенство которых подтверждает правильный выбор температуры провода.

После нескольких предварительных расчетов температура провода принимается равной 30,7 °С и по формулам (6)-(10) проверяется правильность принятой температуры.

Перегрев провода по отношению к воздуху Dt = tпtв = 30,7 – 22 = 8,7 °С, где tв - температура воздуха, °С.

Сопротивление провода при температуре 30,7°С определяется по формуле (10)

 Ом/м.

Среднее значение между температурой провода и температурой воздуха равно:

 К.

Коэффициент теплоотдачи лучеиспусканием определяется по формуле (7)

 Вт/(м·°С).

Коэффициент теплоотдачи конвекцией определяется по формуле (9)

 Вт/(м·°С).

Количество выделенного в проводе тепла

I2 R30,7 = 3802 · 0,206 · 10-3 = 29,7 Вт/м;

Количество отведенного тепла

(Wл + Wк) Dt = (0,199 + 3,216) · 8,7 = 29,7 Вт/м.

Количество выделенного в проводе тепла равно количеству отведенного тепла, следовательно, провод находится в состоянии теплового равновесия при перегреве его по отношению к окружающему воздуху на 8,7 °С.

1.2. Провод М 95, d = 1,25 см, R20 = 0,2·10-3 Ом/м.

После нескольких предварительных расчетов температура провода принимается равной 32,4 °С и проверяется правильность выбранной температуры.

Dt = 32,4 – 22 = 10,4 °С

 Ом/м;

 К;

 Вт/(м·°С);

 Вт/(м·°С);

I2 R32,4 = 3802 · 0,209 · 10-3 = 30,1 Вт/м;

(Wл + Wк) Dt = (0,146 + 2,75) · 10,4 = 30,1 Вт/м.

Количество выделенного в проводе тепла равно количеству отведенного тепла, следовательно, состояние теплового равновесия достигается при перегреве провода по отношению к окружающему воздуху на 10,4°С.

2. Определение допустимой температуры нагрева провода по условию расстояния между проводом и землей

2.1. Пролет 1-2, пересекаемый объект (железная дорога) находится в пролете, ограниченном анкерными опорами, на расстоянии 80 м от опоры. Допустимая температура нагрева провода по условию расстояния между проводом и полотном железной дороги определяется по формуле (2).

Для провода АС 150/24 g1 = 34,6 · 10-3 Н/(м·мм2); E = 82,5 · 103 МПа; a = 19,2 · 10-6 °С-1

 °С.

2.2. Пролет 18-19, пересекаемый объект ВЛ 6 кВ находится в середине пролета, ограниченного анкерными опорами, допустимая температура по условию расстояния между проводом и землей определяется по формуле (1).

Для провода М 95 g1 = 90 · 10-3 Н/(м·мм2); E = 130 · 103 МПа; a = 17 · 10-6 °С-1

 °С

2.3. Пролет 24-25, пересекаемый объект (линия связи) находится в середине пролета, ограниченного анкерными опорами, провод АС 150/24. Допустимая температура tg определяется по формуле (1)

 °С

Для провода АС 150/24 по условию расстояния между проводом и землей в пролете 1-2 допускается температура провода 85°С. Для провода М 95 нет ограничений по расстоянию между проводом и землей и его температура принимается равной 90°С.

3. Расчет предельных токовых нагрузок ВЛ

3.1. Расчет предельного тока при v < 1,2 м/с и температуре воздуха 0°С.

Провод АС 150/24, tп = 85 °С, tв = 0 °С, Dt = 85°С

 Ом/м

 К

 Вт/(м·°С)

Wк = 0,16 · 1,710,75 · 850,3 = 0,906 Вт/(м·°С)

 А.

Провод М 95, tп = 90 °С, tв = 0 °С, Dt = 90 °С

 Ом/м

 К

 Вт/(м·°С)

Wк = 0,16 · 1,250,75 · 900,3 = 0,723 Вт/(м·°С)

 А.

Предельная токовая нагрузка линий должна определяться по медному проводу, имеющему меньшую пропускную способность.

3.2. Расчет предельного тока при скорости ветра 5 м/с и температуре воздуха 0 °С для провода М 95.

Теплоотдача лучеиспускания принимается по предыдущему расчету.

Теплоотдача конвекцией при направлении ветра вдоль провода

 Вт/(м·°С);

 А.

Предельный ток оказался выше нормированного, что позволяет увеличить передаваемую мощность при температуре 0 °С и при v < 1,2 м/с на 35%, а при v = 5 м/с на 78%.

Приложение 2
ПРИМЕР РАСЧЕТА ДОПУСТИМОЙ ТЕМПЕРАТУРЫ НАГРЕВА ПРОВОДА ДЛЯ ВЛ 330 кВ

Воздушная линия напряжением 330 кВ выполнена с расщепленными проводами 2хАС 400/64 и проходит по ненаселенной местности, пересекает две дороги, а также ВЛ 10 кВ и ВЛ 110 кВ. Перечень пересекаемых объектов приведен в табл. 3.

Таблица 3

Перечень пересекаемых объектов ВЛ 330 кВ

Номер пролета

Длина пролета, м

Стрела провеса, м

Пересекаемый объект

Расстояние от провода до пересекаемого объекта, м

Нормированный габаритный размер, м

Расстояние от опоры до пересекаемого объекта, м

2-3

355

9,2

Дорога

10

8,5

128

5-6

252

1,03

ВЛ 110 кВ

6,1

5,0

28

7-8

400

9,8

ВЛ 10 кВ

7,5

6,0

68

17-18

275

2,6

ВЛ 10 кВ

5,2

5,0

37

21-22

400

5,8

ВЛ 10 кВ

11

5,0

20

26-27

425

10,0

Земля

10,1

7,5

212

36-37

459

9,5

Дорога

12

8,5

128

Остальные пролеты, в которых нет пересечений, имеют достаточные расстояния между проводом и землей и не ограничивают допустимую температуру провода по указанному условию.

Анализируя данные табл. 3, можно сделать вывод, что в пролетах 5-6, 7-8 и 21-22 длиной 400 м и менее расстояние между проводом и пересекаемым объектом достаточное и не ограничивает допустимую температуру провода по указанному условию. Проверке подлежат пролеты 2-3, 17-18, 26-27 и 36-37. В этих пролетах произведены измерения расстояний между проводом и пересекаемым объектом, результаты измерений приведены в табл. 4.

Таблица 4

Результаты измерений стрел провеса и габаритных размеров на ВЛ 330 кВ

Номер про-
лета

Длина приве-
денного пролета, м

Длина пролета, м

Марка провода

Стрела провеса на пере-
сечении, м

Пересекаемый объект

Измеренное расстояние от провода до пересекаемого объекта, м

DH, м

Расстояние от опоры до пересекаемого объекта, м

Токовая нагрузка при измере-
ниях, А

Темпе-
ратура воздуха, °С

Скорость ветра, м/с

2-3

334

355

AC 400/64

9,42

Дорога

9,89

2,30

128

790

0

3

17-18

320

275

-"-

2,46

ВЛ 10 кВ

5,00

1,00

37

790

0

3

26-27

378

425

-"-

10,50

Земля

9,55

3,05

Середина пролета

790

0

3

36-37

408

459

-"-

10,06

Дорога

11,76

4,26

128

790

0

3

1. Определение температуры провода при измерениях расстояний между проводом и землей или между проводом и пересекаемым объектом

Ток в проводе при измерениях равен 395 А, плотность его менее 1 А/мм2, следовательно, температура провода на 5°С выше температуры воздуха и принимается равной 5°С.

2. Определение допустимой температуры нагрева провода по условию расстояния между проводом и землей или между проводом и пересекаемым объектом

Все рассматриваемые пролеты ограничены промежуточными опорами, g1 = 34,6 · 10-3 Н/(м·мм2); E = 82,5 · 103 МПа; a = 19,2 · 10-6 °С-1

2.1. Пролет 2-3, tg определяется по формуле (4)

2.2. Пролет 17-18, tg определяется по формуле (4)

2.3. Пролет 26-27, tg определяется по формуле (3)

2.4. Пролет 36-37, tg определяется по формуле (4)

По условию расстояния между проводом и землей определяющим является пролет 26-27, в котором допустимая температура нагрева провода равна 60°С.

Предельные токовые нагрузки по условию нагрева проводов для провода АС 400/64 приведены в приложении 3.

Приложение 3
ДОПУСТИМЫЕ ТОКОВЫЕ НАГРУЗКИ ПРОВОДОВ

Таблица 5

Допустимые токовые нагрузки для сталеалюминиевых и медных проводов, выполненных по ГОСТ 839-80, при ветре, направленном параллельно проводу

Температура провода 90 °С

Марка провода

Токовая нагрузка, А, при скорости ветра, м/с

0

2

4

6

8

Температура воздуха, °С

-20

0

20

40

-20

0

20

40

-20

0

20

40

-20

0

20

40

-20

0

20

40

АС 25/4,2

210

185

160

130

230

210

190

160

270

250

215

185

300

275

240

200

320

290

255

210

АС 35/6,2

265

245

210

170

300

270

245

210

350

320

280

240

385

350

310

265

410

390

330

280

АС 50/8,0

325

290

255

210

360

325

290

245

420

380

335

285

455

410

370

310

485

440

390

330

AC 70/11

420

375

225

265

445

405

360

310

520

460

415

350

565

515

455

385

605

550

485

410

АС 95/16

525

475

405

335

555

505

450

380

640

585

520

440

700

635

565

580

750

680

585

515

AC 120/19

620

550

475

390

635

585

515

440

735

670

595

500

810

735

645

550

860

780

690

585

AC 150/19

720

645

550

450

730

665

595

505

850

770

690

580

925

840

745

625

990

900

800

715

AC 150/24

725

650

560

455

740

670

600

505

855

775

690

585

935

850

750

635

1010

905

805

680

AC 185/24

850

755

650

540

860

770

690

590

990

900

800

675

1070

975

870

730

1150

1045

925

795

AC 185/29

835

750

645

530

840

765

680

580

970

880

785

665

1060

960

855

715

1135

1030

910

775

АС 205/27

900

810

700

575

910

830

735

625

1050

950

800

720

1145

1045

920

780

1240

1105

980

830

АС 240/32

1020

910

830

645

1020

920

830

700

1185

1165

940

805

1270

1160

1030

870

1355

1235

1095

925

АС 240/39

1005

900

775

640

1010

910

810

690

1150

1060

930

790

1260

1145

1076

860

1345

1225

1100

850

АС 300/39

1195

1060

920

750

1190

1065

940

810

1350

1225

1090

920

1465

1335

1175

1005

1555

1420

1255

1070

АС 300/48

1175

1055

910

745

1175

1055

940

800

1330

1215

1145

915

1450

1320

1170

965

1550

1405

1245

1060

АС 330/30

1260

1125

975

860

1260

1125

990

860

1425

1350

1220

980

1550

1415

1255

1055

1650

1505

1335

1130

АС 330/43

1265

1140

975

800

1265

1140

990

855

1420

1305

1220

980

1550

1415

1325

1060

1650

1510

1330

1130

АС 400/64

1425

1275

1095

905

1425

1275

1125

940

1590

1400

1365

1095

1730

1575

1400

1185

1830

1675

1470

1260

АС 450/56

1525

1360

1180

970

1525

1360

1195

1010

1690

1640

1370

1165

1840

1680

1490

1265

1960

1785

1580

1340

АС 500/27

1625

1450

1255

1030

1625

1450

1270

1085

1800

1660

1455

1240

1960

1785

1580

1340

2085

1900

1680

1475

АС 500/64

1670

1485

1285

1060

1670

1485

1300

1110

1835

1855

1485

1265

2000

1815

1610

1370

1120

1935

1715

1435

АС 600/72

1830

1665

1440

1185

1860

1665

1445

1235

2040

470

1655

1405

2290

2020

1790

1520

2360

2145

1905

1615

М 50

415

370

315

260

450

405

360

310

520

570

420

360

570

520

460

390

615

555

490

415

М 70

515

460

395

320

550

500

440

380

640

605

515

435

700

635

560

475

745

680

600

510

М 95

650

575

500

410

680

620

550

470

895

720

640

540

870

785

700

540

925

835

740

630

М 120

755

675

580

475

780

710

635

540

910

830

730

620

995

905

800

680

1055

960

850

720

М 150

890

795

695

565

910

830

740

630

1055

960

850

920

1150

1050

930

785

1230

1115

990

840

М 185

1030

920

800

655

1050

955

850

720

1250

1100

980

825

1325

1200

1065

905

1410

1275

1140

965

Таблица 6

Допустимые токовые нагрузки для сталеалюминиевых и медных проводов, выполненных по ГОСТ 839-80, при ветре, направленном параллельно проводу

Температура провода 80°С

Марка провода

Токовая нагрузка, А, при скорости ветра, м/с

0

2

4

6

8

Температура воздуха, °С

-20

0

20

40

-20

0

20

40

-20

0

20

40

-20

0

20

40

-20

0

20

40

АС 25/4,2

200

175

145

115

225

205

175

145

265

235

205

170

290

260

230

185

310

280

240

200

АС 35/6,2

260

230

195

150

290

260

230

190

340

305

265

220

370

335

290

240

400

355

310

255

АС 50/8,0

315

275

235

185

345

310

270

225

405

360

315

260

440

395

345

285

470

425

370

300

AC 70/11

400

350

295

235

430

385

340

280

500

450

390

320

550

495

430

350

585

526

457

375

АС 95/16

507

445

375

295

535

480

420

345

620

560

485

400

680

610

530

435

725

650

565

465

AC 120/19

590

515

440

345

615

555

485

400

710

640

560

460

780

700

610

500

830

745

650

535

AC 150/19

685

605

510

400

705

635

555

460

820

735

640

530

895

805

700

575

955

860

745

615

AC 150/24

690

610

515

405

710

640

560

460

825

740

645

530

900

810

705

580

960

865

755

620

AC 185/24

810

710

600

475

825

740

650

535

955

860

750

615

1040

935

815

670

1110

1000

870

715

AC 185/29

795

700

595

470

810

730

640

525

940

845

735

605

1025

920

805

660

1095

985

855

705

АС 205/27

865

760

645

510

875

790

690

570

1010

910

795

655

1105

995

865

710

1180

1060

925

760

АС 240/32

970

855

725

572

975

880

770

635

1125

1015

885

730

1230

1110

965

795

1310

1180

1030

845

АС 240/39

960

845

715

565

965

870

760

625

1115

1005

875

720

1215

1095

955

785

1295

1165

955

785

АС 300/39

1130

995

845

665

1125

1015

890

735

1295

1170

1020

840

1415

1275

1110

915

1510

1355

1180

970

АС 300/48

1120

985

835

660

1115

1005

880

725

1285

1160

1010

830

1405

1260

1100

905

1495

1345

1170

965

АС 330/30

1205

1060

900

710

1190

1075

940

775

1375

1240

1080

890

1500

1350

1180

970

1600

1440

1255

1030

АС 330/43

1205

1060

900

710

1190

1075

940

775

1375

1240

1080

890

1500

1350

1175

965

1595

1435

1250

1030

АС 400/64

1385

1196

1995

765

1355

1200

1090

830

1560

1390

1190

965

1695

1505

1296

1050

1805

1605

1380

1120

АС 450/56

1455

1280

1085

860

1415

1280

1120

925

1635

1470

1285

1060

1780

1605

1400

1150

1895

1705

1485

1220

АС 500/27

1550

1365

1155

915

1505

1360

1190

985

1735

1565

1365

1125

1890

1705

1485

1220

2015

1810

1580

1300

АС 500/64

1585

1395

1185

940

1535

1390

1215

1005

1770

1595

1395

1150

1930

1735

1515

1245

2055

1850

1610

1325

АС 600/72

1775

1565

1330

1050

1710

1545

1355

1120

1965

1770

1550

1275

2140

1930

1685

1385

2280

2050

1790

1470

М 50

395

345

290

230

435

390

340

280

505

455

395

325

555

500

435

355

595

530

465

380

М 70

490

430

365

285

530

480

415

345

620

555

485

395

675

610

530

435

720

650

565

465

М 95

620

545

460

365

660

595

515

425

765

690

600

490

840

755

655

540

895

805

700

575

М 120

720

635

535

420

755

680

595

490

880

790

690

565

960

865

755

620

1025

920

800

650

М 150

850

745

630

495

880

790

690

570

1020

915

800

655

1115

1005

875

715

1190

1070

930

765

М 185

985

865

735

580

1010

910

795

655

1170

1055

920

755

1280

1150

1000

825

1365

1225

1070

875

Таблица 7

Допустимые токовые нагрузки для сталеалюминиевых и медных проводов, выполненных по ГОСТ 839-80, при ветре, направленном параллельно проводу

Температура провода 60°С

Марка провода

Токовая нагрузка, А, при скорости ветра, м/с

0

2

4

6

8

Температура воздуха, °С

-20

0

20

40

-20

0

20

40

-20

0

20

40

-20

0

20

40

-20

0

20

40

АС 25/4,2

175

150

115

75

205

180

150

105

240

210

175

125

265

230

190

135

285

245

205

145

АС 35/6,2

235

195

155

100

265

230

190

135

310

270

220

160

340

300

245

175

365

320

260

185

АС 50/8,0

280

235

185

125

315

275

225

160

370

320

265

185

405

355

290

205

435

375

310

220

AC 70/11

355

300

235

155

395

345

285

200

460

400

330

235

505

440

360

255

540

470

385

275

АС 95/16

450

380

300

200

490

425

350

250

570

495

405

290

625

545

445

315

665

580

475

340

AC 120/19

525

440

350

230

560

490

405

290

655

570

465

330

715

620

510

365

765

665

545

385

AC 150/19

610

515

405

270

645

565

465

330

750

655

540

385

820

715

585

420

880

765

625

445

AC 150/24

615

520

410

270

650

570

470

335

755

660

540

385

830

720

590

420

885

770

630

450

AC 185/24

720

610

480

320

750

655

540

385

875

760

625

445

955

830

685

485

1020

890

790

520

AC 185/29

710

600

470

315

740

645

535

380

860

750

615

440

940

820

675

480

1005

875

715

510

АС 205/27

770

650

510

340

800

700

575

410

930

810

665

475

1015

885

725

515

1085

940

775

550

АС 240/32

865

730

575

385

890

770

640

460

1035

900

740

530

1130

985

810

575

1205

1050

860

610

АС 240/39

854

720

570

380

880

770

635

455

1020

890

730

520

1115

970

800

570

1190

1035

850

605

АС 300/39

1005

850

670

445

1025

900

740

530

1190

1035

856

610

1300

1130

930

660

1385

1205

990

705

АС 300/48

1000

845

665

440

1015

890

735

525

1180

1025

845

600

1290

1120

920

655

1375

1195

980

700

АС 330/30

1070

905

715

475

1090

950

785

560

1260

1100

905

645

1375

1200

985

700

1470

1280

1050

745

АС 330/43

1070

905

715

475

1090

950

785

560

1260

1100

905

645

1375

1200

985

700

1465

1275

1050

745

АС 400/64

1235

1025

790

510

1240

1065

860

605

1430

1230

995

700

1555

1340

1090

765

1660

1430

1160

815

АС 450/56

1295

1095

865

575

1295

1130

935

670

1495

1305

1075

765

1635

1423

1170

835

1740

1515

1245

885

АС 500/27

1375

1165

920

615

1375

1205

995

710

1590

1385

1140

815

1735

1510

1240

885

1850

1610

1380

940

АС 500/64

1410

1195

940

630

1405

1230

1015

725

1620

1415

1165

830

1770

1540

1265

905

1885

1640

1350

960

АС 600/72

1580

1340

1055

705

1560

1365

1125

805

1800

1570

1295

925

1960

1710

1405

1000

2090

1820

1495

1065

М 50

350

295

230

155

395

345

285

205

465

405

330

235

510

445

365

260

545

475

390

275

М 70

465

370

290

190

485

425

350

250

565

495

405

290

620

540

445

315

665

580

475

335

М 95

550

465

365

240

605

525

435

310

702

610

500

355

770

670

550

390

685

715

585

415

М 120

640

540

425

280

695

605

495

355

805

700

575

410

885

770

630

450

945

820

675

480

М 150

755

635

500

330

805

700

580

415

935

815

670

475

1025

890

730

520

1095

950

780

555

М 185

875

740

585

385

925

805

665

475

1075

935

770

545

1175

1025

840

595

1255

1090

895

635

Таблица 8

Допустимые токовые нагрузки для сталеалюминиевых и медных проводов, выполненных по ГОСТ 839-80, при ветре, направленном параллельно проводу

Марка провода

Температура провода 40°С

Температура провода 20°С

Токовая нагрузка, А, при скорости ветра, м/с

0

2

4

6

8

0

2

4

6

8

Температура воздуха, °С

-20

0

20

-20

0

20

-20

0

20

-20

0

20

-20

0

20

-20

0

-20

0

-20

0

-20

0

-20

0

АС 25/4,2

150

120

80

185

150

110

215

175

125

240

195

140

255

210

150

120

80

155

110

180

130

200

140

215

150

АС 35/6,2

200

155

105

235

195

140

280

230

160

305

250

180

325

270

190

160

105

200

140

235

165

260

185

275

195

АС 50/8,0

240

190

125

280

230

165

330

270

190

360

295

210

385

315

225

190

125

235

170

280

195

305

215

325

230

AC 70/11

305

240

155

350

290

205

410

335

240

450

370

260

480

395

280

245

160

295

210

345

245

380

270

405

285

АС 95/16

385

305

200

435

360

255

505

415

295

555

455

325

595

490

345

310

200

365

260

425

305

470

335

500

355

AC 120/19

450

350

230

500

410

290

580

475

340

635

525

370

680

560

395

355

235

420

300

490

350

535

380

575

410

AC 150/19

520

410

270

575

470

335

670

550

390

735

600

435

785

640

455

415

275

480

345

560

400

615

440

610

470

AC 150/24

525

415

275

580

475

340

675

555

395

740

605

430

790

645

460

420

275

485

345

565

405

620

440

665

470

AC 185/24

615

485

320

670

550

390

480

640

455

850

700

500

910

745

530

490

325

560

400

655

465

715

510

765

545

AC 185/29

605

475

315

660

540

385

765

630

445

840

690

490

895

735

520

485

320

555

395

645

460

705

500

755

535

АС 205/27

660

515

340

710

585

415

825

680

485

905

740

525

965

790

560

525

345

595

425

695

495

760

540

815

575

АС 240/32

740

580

385

790

650

465

920

755

540

1005

825

585

1075

880

625

590

390

665

475

775

550

845

600

905

645

АС 240/39

730

575

380

780

645

460

910

745

530

995

815

580

1060

870

620

585

385

655

470

765

545

835

595

895

635

АС 300/39

860

680

450

910

750

535

1060

870

620

1155

950

675

1235

1015

720

685

455

765

545

890

635

975

690

1040

740

АС 300/48

855

670

445

905

745

530

1050

860

615

1145

940

670

1225

1005

715

680

450

760

540

880

625

965

685

1030

730

АС 330/30

915

720

475

965

795

570

1120

920

655

1225

1005

715

1310

1075

765

730

480

810

580

940

670

1030

735

1100

785

АС 330/43

920

720

480

965

795

570

1120

920

655

1225

1005

715

1305

1070

760

730

480

810

575

940

670

1030

735

1100

780

АС 400/64

1060

815

525

1100

890

620

1265

1025

720

1380

1120

790

1475

1195

840

845

545

920

645

1065

745

1160

815

1230

870

АС 450/56

1105

870

580

1150

945

675

1330

1095

780

1455

1195

850

1550

1270

905

885

580

965

690

1115

795

1225

870

1300

925

АС 500/27

1180

925

615

1220

1005

720

1410

1160

825

1545

1270

900

1645

1350

960

940

620

1025

730

1185

845

1300

920

1385

985

АС 500/64

1210

950

630

1245

1025

735

1440

1185

845

1575

1290

920

1680

1375

980

965

635

1045

745

1210

860

1325

940

1410

1005

АС 600/72

1355

1065

705

1385

1140

815

1600

1315

935

1745

1435

1020

1860

1530

1090

1080

715

1160

825

1345

955

1470

1045

1565

1115

М 50

300

235

155

355

290

205

415

340

240

455

375

265

485

400

285

240

155

300

210

350

250

385

270

410

290

М 70

375

295

195

430

355

255

505

415

295

555

455

325

595

485

345

300

195

365

260

425

300

470

330

500

355

М 95

470

370

245

535

440

315

625

515

365

685

565

400

735

600

425

375

245

450

320

525

379

580

410

620

440

М 120

550

430

285

615

505

360

720

590

420

790

645

460

840

690

490

440

285

520

370

605

430

665

470

710

505

М 150

645

505

335

715

590

420

835

685

485

915

750

530

975

800

570

515

340

600

430

700

500

770

545

820

585

М 185

750

590

390

820

675

480

955

785

560

1045

860

610

1120

915

650

600

395

690

490

805

570

880

625

940

670

Таблица 9

Допустимые токовые нагрузки для сталеалюминиевых и медных проводов, выполненных по ГОСТ 839-80, при ветре, направленном перпендикулярно проводу

Температура провода 90 °С

Марка провода

Токовая нагрузка, А, при скорости ветра, м/с

0

2

4

6

8

Температура воздуха, °С

-20

0

20

40

-20

0

20

40

-20

0

20

40

-20

0

20

40

-20

0

20

40

АС 25/4,2

210

185

155

130

320

285

255

215

315

340

300

250

415

375

330

280

445

400

355

300

АС 35/6,2

270

245

210

170

410

370

330

280

485

435

385

325

530

485

425

360

570

515

455

390

АС 50/8,0

330

290

255

205

485

440

390

330

570

520

455

385

630

570

505

425

675

610

440

455

AC 70/11

420

370

320

265

605

550

485

410

710

645

570

480

815

710

625

530

835

760

670

565

АС 95/16

530

470

405

335

750

680

600

510

880

800

705

595

970

875

725

655

1035

940

830

700

AC 120/19

615

550

475

390

860

780

690

585

1005

915

805

685

1110

1005

885

750

1185

1075

950

800

AC 150/19

720

640

555

450

985

895

790

675

1155

1050

930

785

1275

1155

1020

860

1360

1235

1090

925

AC 150/24

725

645

560

455

995

905

800

680

1165

1565

935

790

1280

1160

1025

865

1370

1240

1100

925

АС 185/24

850

755

650

535

1145

1040

925

785

1345

1220

1080

915

1475

1340

1185

955

1580

1435

1265

1080

AC 185/29

835

750

645

530

1130

1030

910

770

1325

1200

1060

900

1455

1320

1165

985

1560

1415

1275

1055

АС 205/27

910

805

695

575

1220

1107

980

830

1425

1295

1145

970

1570

1425

1255

1065

1680

1520

1345

1135

АС 240/32

1015

905

785

695

1355

1235

1095

925

1585

1440

1275

1080

1745

1580

1395

1185

1870

1690

1495

1260

АС 240/39

1005

995

775

635

1340

1220

1080

915

1570

1425

1260

1065

1725

1565

1380

1170

1845

1670

1475

1250

АС 300/39

1185

1055

915

750

1560

1415

1255

1065

1825

1650

1465

1490

1870

1815

1610

1360

2145

1945

1720

1450

АС 300/48

1175

1045

905

745

1545

1405

1245

1060

1810

1640

1450

1280

1985

1800

1595

1350

2125

1920

1705

1440

АС 330/30

1260

1095

975

800

1655

1475

1335

1130

1935

1755

1550

1315

2125

1925

1705

1440

2270

2060

1820

1540

АС 330/43

1265

1125

975

800

1650

1470

1330

1130

1930

1755

1550

1310

2120

1920

1700

1435

2270

2055

1815

1537

АС 400/64

1425

1270

1100

905

1840

1675

1485

1260

2155

1955

1730

1465

2365

2145

1895

1605

2525

2290

2025

1715

АС 450/56

1520

1360

1175

970

1960

1785

1580

1340

2290

2080

1840

1560

2365

2280

2020

1705

2690

2460

2155

1825

АС 500/27

1625

1449

1255

1030

2005

1895

1680

1425

2435

2210

1855

1655

2670

2425

2140

1840

2857

2590

2290

1935

АС 500/64

1660

1450

1285

1060

2125

1935

1715

1455

2480

2250

1995

1690

2722

2440

2185

1960

2905

2635

2330

1975

АС 600/72

1860

1660

1440

1187

1860

2145

1905

1615

2750

2500

1210

1870

3015

2750

2420

2050

3225

2925

2585

2185

М 50

410

365

315

260

612

555

490

415

720

655

575

485

795

720

635

535

850

770

680

575

М 70

515

455

395

322

745

680

600

510

815

795

705

595

1015

875

775

650

1035

940

827

700

М 95

650

575

500

410

925

840

740

630

1085

985

870

735

1195

1085

950

810

1280

1160

1025

865

М 120

755

670

580

475

1060

960

850

720

1245

1130

1000

845

1370

1240

1095

925

1465

1330

1175

990

М 150

890

790

685

560

1230

1115

990

840

1440

1310

1135

935

1585

1490

1270

1075

1700

1540

1360

1150

М 185

1030

920

795

655

1410

1280

1135

960

1655

1500

1325

1120

1820

1650

1455

1230

1945

1765

1555

1315

Таблица 10

Допустимые токовые нагрузки для сталеалюминиевых и медных проводов, выполненных по ГОСТ 839-80, при ветре, направленном перпендикулярно проводу

Температура провода 80°С

Марка провода

Токовая нагрузка, А, при скорости ветра, м/с

0

2

4

6

8

Температура воздуха, °С

-20

0

20

40

-20

0

20

40

-20

0

20

40

-20

0

20

40

-20

0

20

40

АС 25/4,2

200

175

145

115

310

275

240

200

365

325

285

230

400

360

315

255

430

385

335

275

АС 35/6,2

260

230

195

150

400

355

310

255

470

420

365

300

515

465

400

330

555

495

430

350

АС 50/8

315

275

235

185

470

425

370

300

555

500

430

355

610

550

475

390

655

585

510

415

AC 70/11

400

350

295

235

585

525

455

375

690

620

535

440

760

680

590

485

810

730

630

515

АС 95/16

505

445

375

295

725

650

565

465

855

765

665

545

940

840

730

600

1005

900

780

640

AC 120/19

589

520

440

345

830

745

650

535

975

875

760

625

1075

960

835

685

1150

1030

895

730

AC 150/19

685

605

510

400

955

860

745

615

1120

1005

875

715

1235

1105

960

785

1320

1185

1030

840

AC 150/24

690

610

515

405

960

865

755

620

1130

1015

880

720

1240

1115

965

790

1330

1190

1035

845

AC 185/24

810

710

600

475

1110

990

870

715

1300

1170

1015

835

1430

1285

1115

915

1530

1375

1195

995

AC 185/29

795

700

595

470

1095

985

855

705

1280

1150

1000

820

1410

1265

1100

900

1510

1355

1175

960

АС 205/27

865

760

640

510

1180

1060

925

760

1380

1240

1080

885

1520

1365

1185

970

1625

1460

1265

1035

АС 240/32

970

855

725

570

1310

1180

1030

845

1535

1380

1200

985

1690

1515

1315

1080

1810

1620

1410

1150

АС 240/39

960

845

715

565

1295

1165

1015

835

1520

1365

1185

970

1670

1500

1300

1065

1785

1600

1390

1140

АС 300/39

1130

995

845

665

1510

1355

1180

970

1765

1585

1380

1130

1940

1740

1515

1240

2075

1865

1620

1325

АС 300/48

1120

985

835

660

1495

1345

1170

965

1750

1570

1365

1120

1925

1725

1500

1230

2060

1845

1605

1315

АС 330/30

1205

1060

900

710

1600

1440

1255

1030

1870

1680

1460

1200

2055

1845

1600

1315

2200

1975

1715

1405

АС 330/43

1205

1060

900

710

1595

1435

1250

1030

1870

1680

1460

1195

2055

1840

1600

1310

2195

1970

1710

1400

АС 400/64

1350

1190

1010

800

1775

1500

1390

1145

2070

1865

1620

1330

2280

2040

1775

1455

2435

2185

1900

1560

АС 450/56

1455

1280

1085

860

1895

1705

1485

1220

2215

1990

1730

1420

2435

2185

1900

1555

2605

2335

2030

1665

АС 500/27

1550

1365

1155

915

2015

1810

1580

1300

2350

2115

1840

1510

2585

2320

2015

1665

2765

2480

2155

1765

АС 500/64

1585

1395

1185

940

2055

1850

1610

1325

2400

2155

1875

1540

2635

2365

2055

1685

2815

2525

2195

1800

АС 600/72

1775

1565

1330

1050

1280

2050

1790

1470

2660

2390

2080

1705

2920

1620

2280

1870

3120

2800

2435

1995

М 50

395

345

290

230

595

530

460

380

700

630

545

445

770

690

600

490

825

740

640

525

М 70

490

430

365

285

725

650

565

465

850

765

665

545

935

840

730

595

1005

900

780

640

М 95

620

545

460

360

895

805

700

575

1050

945

820

670

1160

1040

900

740

1240

1110

965

790

М 120

720

635

535

420

1025

920

800

660

1205

1080

940

770

1325

1190

1035

845

1420

1275

1105

905

М 150

850

745

630

495

1190

1070

930

765

1395

1255

1090

895

1535

1380

1195

980

1645

1475

1280

1050

М 185

985

865

730

580

1365

1225

1070

875

1600

1435

1250

1025

1760

1580

1370

1125

1885

1690

1465

1200

Таблица 11

Допустимые токовые нагрузки для сталеалюминиевых и медных проводов, выполненных по ГОСТ 839-80, при ветре, направленном перпендикулярно проводу

Температура провода 60°С

Марка провода

Токовая нагрузка, А, при скорости ветра, м/с

0

2

4

6

8

Температура воздуха, °С

-20

0

20

40

-20

0

20

40

-20

0

20

40

-20

0

20

40

-20

0

20

40

AC 25/4,2

175

150

115

75

285

245

205

145

335

290

240

170

370

320

265

185

400

345

280

200

AC 35/6,2

235

195

155

100

365

320

260

185

430

375

305

215

475

415

340

240

510

440

360

255

AC 50/8

280

235

185

125

435

375

310

220

510

445

365

260

565

490

400

285

605

525

430

305

AC 70/11

355

300

235

155

540

470

385

275

635

550

450

320

700

605

495

350

748

650

530

375

AC 95/16

450

380

300

200

665

580

475

340

785

680

560

400

865

750

615

435

925

805

655

465

AC 120/19

525

440

350

230

765

665

545

385

900

780

640

455

990

860

705

500

1060

920

750

535

AC 150/19

610

515

405

270

880

765

625

445

1030

895

735

520

1135

985

805

570

1215

1055

865

610

AC 150/24

615

520

410

270

885

770

630

450

1040

900

740

525

1145

995

810

575

1225

1060

870

615

AC 185/24

720

610

480

320

1020

890

730

520

1200

1040

855

605

1320

1145

935

665

1410

1225

1005

710

AC 185/29

710

600

470

315

1005

875

715

510

1180

1025

840

595

1295

1125

920

655

1390

1205

985

700

AC 205/27

770

650

510

340

1085

940

775

550

1270

1105

905

645

1400

1215

995

705

1495

1300

1065

755

AC 240/32

865

730

575

385

1205

1050

860

610

1415

1230

1005

715

1555

1350

1105

785

1665

1445

1185

840

AC 240/39

855

720

570

380

1190

1035

850

605

1395

1215

995

705

1535

1335

1095

775

1645

1426

1170

830

AC 300/39

1005

850

670

445

1385

1205

990

705

1625

1410

1155

820

1785

1550

1270

900

1910

1660

1360

965

AC 300/48

1000

845

665

447

1375

1195

980

700

1610

1400

1145

815

1770

1535

1260

895

1895

1645

1345

955

AC 330/30

1070

905

715

475

1470

1280

1050

745

1720

1495

1225

870

1890

1640

1345

955

2025

1755

1440

1020

AC 330/43

1070

905

715

475

1465

1275

1050

745

1720

1495

1225

870

1890

1640

1345

955

2020

1755

1435

1020

AC 400/64

1205

1020

805

535

1625

1415

1165

830

1905

1655

1360

965

2095

1820

1490

1060

2240

1950

1595

1130

AC 450/56

1295

1095

865

575

1740

1515

1245

885

2035

1770

1455

1030

2240

1945

1595

1130

2395

2080

1705

1210

AC 500/27

1375

1165

920

610

1850

1610

1320

940

2165

1880

1540

1095

2375

2065

1690

1200

2540

2210

1810

1285

AC 500/64

1410

1195

940

630

1885

1640

1350

960

2205

1915

1570

1115

2420

2105

1725

1225

2590

2250

1845

1310

AC 600/72

1580

1340

1055

705

2090

1820

1495

1065

2445

2125

1745

1240

2685

2335

1910

1360

2870

2495

2045

1450

M 50

350

295

230

155

545

475

390

275

640

560

455

325

710

615

505

355

760

660

540

380

M 70

435

370

290

190

665

580

475

335

785

680

555

395

865

750

615

435

925

800

655

465

M 95

550

465

365

240

825

715

585

415

970

840

690

490

1065

925

755

535

1140

990

810

575

M 120

640

540

425

280

945

820

675

480

1110

965

790

560

1220

1060

870

615

1310

1135

930

660

M 150

755

635

500

330

1095

950

780

555

1285

1115

915

650

1415

1230

1005

715

1515

1315

1075

765

M 185

875

740

585

385

1255

1090

895

635

1470

1280

1050

745

1620

1405

1150

815

1735

1505

1235

875

Таблица 12

Допустимые токовые нагрузки для сталеалюминиевых и медных проводов, выполненных по ГОСТ 839-80, при ветре, направленном перпендикулярно проводу

Марка про-
вода

Температура провода 40°С

Температура провода 20°С

Токовая нагрузка, А, при скорости ветра, м/с

0

2

4

6

8

0

2

4

6

8

Температура воздуха, °С

-20

0

20

-20

0

20

-20

0

20

-20

0

20

-20

0

20

-20

0

-20

0

-20

0

-20

0

-20

0

AC 25/-4,2

150

120

80

255

210

150

300

245

175

330

270

190

355

290

205

120

80

215

150

255

180

280

200

300

210

AC 35/6,2

200

155

105

325

270

190

385

315

225

425

350

245

455

375

265

160

105

275

195

325

230

360

255

385

275

AC 50/8

240

190

125

385

315

225

455

375

265

505

410

290

540

440

315

190

125

325

230

385

275

425

300

455

325

AC 70/11

305

240

160

480

395

280

565

465

330

625

510

360

670

545

390

245

160

405

290

478

340

525

375

565

400

AC 95/16

385

305

200

595

490

345

700

575

405

770

630

450

825

675

480

310

200

500

355

590

420

650

460

700

495

AC 120/19

450

350

230

680

560

395

800

655

465

885

720

510

945

775

550

360

235

575

410

675

480

745

530

800

565

AC 150/19

520

410

270

785

640

455

920

755

535

1015

830

590

1085

890

630

415

275

660

470

775

550

855

605

915

650

AC 150/24

525

415

275

790

645

460

925

760

540

1020

835

590

1095

895

635

420

275

665

470

780

555

860

610

925

655

AC 185/24

615

485

320

910

745

530

1070

875

620

1175

965

685

1260

1030

730

490

325

765

545

900

640

995

705

1065

755

AC 185/29

605

475

315

895

735

520

1050

860

610

1160

950

670

1240

1015

720

485

320

755

535

890

630

980

695

1050

740

AC 205/27

660

515

340

965

790

560

1135

930

660

1250

1020

725

1335

1095

775

525

345

815

580

955

680

1055

745

1130

800

AC 240/32

740

580

385

1075

880

625

1260

1035

735

1390

1135

805

1485

1215

865

590

390

905

645

1065

755

1170

830

1255

890

AC 240/39

730

575

380

1060

870

620

1245

1020

725

1370

1125

795

1470

1200

850

585

385

895

635

1050

745

1155

820

1240

880

AC 300/39

860

680

450

1235

1015

720

1450

1190

845

1595

1305

925

1705

1995

990

690

455

1040

740

1220

865

1345

955

1440

1020

AC 300/48

855

670

445

1225

1005

715

1435

1175

835

1580

1295

915

1690

1385

980

680

450

1030

730

1210

860

1335

945

1425

1010

AC 330/30

915

720

475

1310

1075

765

1535

1260

895

1690

1380

980

1805

1480

1080

730

480

1100

785

1295

920

1425

1010

1525

1080

AC 330/43

920

720

480

1305

1070

760

1530

1255

890

1685

1380

980

1805

1475

1050

730

480

1100

780

1290

915

1420

1010

1520

1080

AC 400/22

1030

810

535

1450

1190

850

1700

1395

990

1870

1530

1085

2005

1635

1165

825

540

1220

870

1435

1020

1575

1120

1690

1200

AC 450/56

1105

870

580

1550

1270

905

1815

1490

1055

1200

1635

1160

2140

1750

1240

885

580

1305

925

1530

1085

1685

1195

1805

1280

AC 500/27

1180

925

615

1645

1350

960

1930

1580

1122

2120

1735

1235

2270

1860

1320

940

620

1385

985

1620

1155

1790

1270

1915

1360

AC 500/64

1210

950

630

1680

1375

980

1965

1610

1145

2160

1770

1255

2315

1895

1345

960

435

1410

1005

1655

1175

1825

1295

1950

1385

AC 600/72

1350

1065

705

1860

1530

1085

2180

1785

1270

2395

1960

1395

2565

2100

1490

1080

715

1565

1115

1835

1305

2020

1435

2165

1535

M 50

300

235

155

485

400

285

574

470

335

635

520

365

680

555

395

239

155

410

290

485

345

535

380

575

405

M 70

375

295

195

595

485

345

700

570

405

770

630

445

825

675

480

300

195

500

355

590

420

650

460

700

495

M 95

470

370

245

735

600

425

865

710

500

950

780

550

1020

835

590

375

245

620

440

730

515

805

570

860

610

M 120

550

430

285

840

690

490

990

810

575

1090

895

635

1170

955

680

440

285

710

505

835

595

920

655

990

700

M 150

645

505

335

975

800

570

1145

940

665

1265

1035

735

1355

1110

785

515

340

820

585

970

685

1065

755

1145

810

М 185

750

590

390

1120

915

650

1315

1075

765

1450

1185

840

1550

1270

900

600

395

940

670

1110

785

1220

865

1310

930






Яндекс цитирования
