ГОСТ 8.092-73

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА
ИЗМЕРЕНИЙ

МАНОМЕТРЫ, ВАКУУММЕТРЫ,
МАНОВАКУУММЕТРЫ, ТЯГОМЕРЫ,
НАПОРОМЕРЫ И ТЯГОНАПОРОМЕРЫ
С УНИФИЦИРОВАННЫМИ
ЭЛЕКТРИЧЕСКИМИ (ТОКОВЫМИ)
ВЫХОДНЫМИ СИГНАЛАМИ

МЕТОДЫ И СРЕДСТВА ПОВЕРКИ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета стандартов Совета Министров СССР от 21 сентября 1973 г. № 2171 дата введения установлена

с 01.01.75

Настоящий стандарт распространяется на измерительные преобразователи давления по ГОСТ 22520-85 - манометры, вакуумметры, мановакуумметры, тягомеры, напоромеры и тягонапоромеры, предназначенные для преобразования избыточного и вакуумметрического давления в унифицированный электрический (токовый) выходной сигнал и устанавливает методы и средства их первичной и периодической поверок.

Стандарт соответствует СТ СЭВ 3069-81 (см. приложение 3).

(Измененная редакция, Изм. № 2).

1. ОПЕРАЦИИ ПОВЕРКИ

1.1. При проведении поверок должны выполняться операции, указанные в табл. 1.

Таблица 1

(Измененная редакция, Изм. № 1).

2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки должны применяться следующие средства поверки:

грузопоршневые манометры по ГОСТ 8291-83;

образцовый пружинный манометр МО по ТУ 25-05-1664-74;

образцовый вакуумметр ВО по ТУ 25-05-1664-74;

грузопоршневой мановакуумметр МВП-2,5, класс точности 0,05, пределы измерений - 1,0 - 0 - 2,5 кгс/см² (- 0,10 - 0 - 0,25 МПа);

грузопоршневой вакуумметр ВП, классы точности 0,02; 0,05; предел измерений 1 кгс/см² (0,1 МПа);

грузопоршневой манометр типа Ж-15000, класс точности 0,05, пределы измерений 200 - 15000 кгс/см² (20 - 1500 МПа);

автоматический задатчик давления АЗД-2,5 класс точности 0,05, пределы измерений 0,1 - 1,0; 0,1 - 1,6; 0,2 - 2,5 кгс/см² (0,01 - 0,1; 0,01 - 0,16; 0,02 - 0,25 МПа);

жидкостный компенсационный микроманометр с концевыми мерами длины по ТУ 14-13-015-79; ТУ 25-01.816-79; ТУ 50-170-85;

жидкостный компенсационный микроманометр с микрометрическим винтом МКВ по ТУ 14-13-015-79; ТУ 25-01.816-79; ТУ 50-170-85;

жидкостный многопредельный манометр с наклонной трубкой, класс точности 0,6 ММН по ТУ 14-13-015-79; ТУ 25-01.816-79; ТУ 50-170-85;

весовой колокольный микроманометр МВК по ТУ 14-13-015-79; ТУ 25-01.816-79; ТУ 50-170-85;

миллиамперметр постоянного тока, классы точности 0,1; 0,2 по ГОСТ 8711-93;

вольтметр переменного тока, класс точности 1 с верхним пределом измерений 250 В по ГОСТ 8711-93;

измерительный магазин сопротивления постоянного тока, класс точности 1 по ГОСТ 23737-79;

электронно-лучевой осциллограф, класс точности не ниже 3 по нормативно-техническому документу;

однофазный регулятор напряжения РН 0-250;

термометры ртутные стеклянные лабораторные по ГОСТ 28498-90 с пределами измерений от 0 до 55 °С, аттестованные как образцовые с погрешностью показаний не более 0,1 °С.

Допускается применять средства поверки, находящиеся в эксплуатации (приложение 2).

(Измененная редакция, Изм. № 1, 2).

2.2. Образцовые средства поверки должны быть аттестованы (поверены) органами Госстандарта.

Допускается применять средства поверки, не предусмотренные настоящим стандартом, при условии их соответствия требованиям пп. 4.5.2 и 4.5.3, и аттестованные органами Госстандарта.

3. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

3.1. При проведении поверки должны соблюдаться условия по ГОСТ 22520-85.

3.2. Изменение давления должно быть плавным, без перехода за проверяемое значение.

3.3. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

измерительный преобразователь выдержан в нерабочем состоянии при температуре окружающего воздуха по ГОСТ 22520-85 и установлен в рабочее положение с соблюдением требований, предъявляемых к монтажу и эксплуатации прибора;

проверена герметичность системы, состоящей из соединительных линий и образцовых приборов.

При определении герметичности систему отключают от устройства, создающего давление. Систему считают герметичной, если после трехминутной выдержки под давлением, равным верхнему пределу измерений, в течение 2 мин в ней не наблюдается падения давления.

Примечание. При поверке мановакуумметров и тягонапоромеров герметичность в системе определяют только при избыточном давлении.

При поверке вакуумметров с верхним пределом измерений 1 кгс/см² (0,1 МПа) допускается определять герметичность в системе при вакуумметрическом давлении 0,90 - 0,95 кгс/см² (0,090 - 0,095 МПа).

(Измененная редакция, Изм. № 1).

4. ПРОВЕДЕНИЕ ПОВЕРКИ

4.1. При проведении внешнего осмотра должно быть установлено соответствие измерительных преобразователей следующим требованиям:

при первичной поверке измерительные преобразователи должны иметь паспорт (формуляр) приборостроительного или прибороремонтного предприятия;

при периодической поверке измерительные преобразователи должны иметь эксплуатационный паспорт или документ, его заменяющий;

внешний вид измерительных преобразователей должен соответствовать требованиям ГОСТ 22520-85;

маркировка должна соответствовать требованиям ГОСТ 22520-85.

4.2. Установка нуля измерительного преобразователя

4.2.1. Нулевое значение выходного сигнала I₀ (выходной сигнал при давлении в измерительном блоке, равном атмосферному) корректором нуля устанавливают равным:

для манометров, напоромеров, вакуумметров и тягомеров - I₀ = 0 мА;

для тягонапоромеров - I₀ = 0,5 I_max мА;

для мановакуумметров - I₀ =  мА,

где I_max - максимальное значение выходного сигнала, мА;

Р_и - верхний предел измерения избыточного давления, кгс/см² (МПа);

Р_в - верхний предел измерения вакуумметрического давления, кгс/см² (МПа).

Примечание. Установка нуля у мановакуумметров и тягонапоромеров производится только после снижения до нуля избыточного давления.

Расчетное нулевое значение выходного сигнала для мановакуумметров приведено в табл. 2.

Таблица 2

(Измененная редакция, Изм. № 1).

4.2.2. Погрешность установки нулевого значения выходного сигнала по образцовому прибору не должна превышать разности между 0,25 абсолютного значения предела допускаемой основной погрешности поверяемого преобразователя и абсолютным значением погрешности образцового прибора при выходном сигнале, равном I₀.

4.3. Проверку герметичности узла чувствительного элемента прибора проводят до определения основной погрешности.

В чувствительном элементе прибора создают давление, равное верхнему пределу измерений, и подвергают его предварительной выдержке, поддерживая в чувствительном элементе прибора заданное давление.

Прибор считают герметичным, если в течение последующих 15 мин изменение давления не превышает значений, указанных в табл. 3.

Таблица 3

Примечания:

1. Проверку герметичности узла чувствительного элемента мановакуумметров и тягонапоромеров проводят только на верхнем пределе измерений избыточного давления.

2. Изменение температуры и давления должно иметь одинаковый знак.

(Измененная редакция, Изм. № 1).

4.3.1 - 4.3.3. (Исключены, Изм. № 1).

4.4. Определение влияния плавного изменения напряжения питания на выходной сигнал

4.4.1. Изменение значения выходного сигнала, вызванное отклонением напряжения питания от номинального значения (220 В) на плюс 22 и минус 33 В, должно соответствовать ГОСТ 22520-85.

4.4.2. Влияние плавного изменения напряжения питания определяют при значении выходного сигнала, равном I₀; 0,5I_max и I_max, и напряжении питания, равном 187, 220 и 242 В.

Результаты измерений вносят в протокол поверки (табл. 1 приложения 1).

Примечание. При первичной поверке допускается определять влияние плавного изменения напряжения питания при одном из указанных значений выходного сигнала.

(Измененная редакция, Изм. № 1).

4.5. Определение основной погрешности, вариации и размаха пульсации выходного сигнала

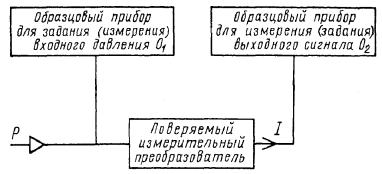

4.5.1. Основную погрешность определяют при соблюдении условий, указанных в разд. 3, одним из следующих способов:

а) установкой по образцовому прибору O₁ номинального значения давления и измерением по другому образцовому прибору О₂ выходного сигнала. Приборы соединяют по схеме:

б) установкой по образцовому прибору О₂ расчетного значения выходного сигнала, соответствующего заданному номинальному значению измеряемого давления, и измерением по другому образцовому прибору О₁ действительного значения измеряемого давления.

4.5.2. При выборе образцовых приборов для определения погрешности выходного сигнала измерительного преобразователя должно быть соблюдено следующее условие:

                                                   (1)

где δ - предел допускаемой основной погрешности поверяемого измерительного преобразователя, выраженный в процентах нормирующего значения или диапазона измерения выходного сигнала;

DО₁ - предел допускаемой абсолютной погрешности образцового прибора О₁ при давлении, равном верхнему пределу измерений поверяемого измерительного преобразователя;

DО₂ - предел допускаемой абсолютной погрешности образцового прибора О₂ при выходе сигнала, равного I_max мА;

P_max - верхний предел измерений поверяемого измерительного преобразователя;

С - коэффициент запаса точности, равный ¹/₄.

Примечание. DО₁ и P′_max должны быть выражены в одних и тех же единицах давления.

Допускается с разрешения Госстандарта принимать С равным ¹/₃.

4.5.3. При наличии данных аттестации о систематических и средних квадратических погрешностях образцовых приборов при их выборе должно быть соблюдено следующее условие:

DО₁ + DО₂ + 2s                                              (2)

где DО₁;  - наибольшая систематическая и средняя квадратическая погрешности образцового прибора О₁ в диапазоне измерения поверяемого измерительного преобразователя, выраженные в процентах верхнего предела измерений преобразователя;

DО₂;  -      наибольшая систематическая и средняя квадратическая погрешности образцового прибора О₂ в диапазоне измерения выходного сигнала, выраженные в процентах диапазона измерения выходного сигнала.

4.5.4. Образцовые пружинные манометры, предназначенные для установки расчетных значений выходных сигналов, должны быть предварительно поверены при значениях, равных расчетным. Результаты должны быть внесены в свидетельство о поверке.

4.5.5. При определении погрешности жидкостными образцовыми манометрами давление, равное 1 кгс/см² (0,1 МПа), создается столбом ртути высотой 738,2 мм или столбом воды высотой 10018 мм при нормальном ускорении свободного падения тела, равном 9,80655 м/с², и при температуре 20 °С.

Указанным значением высоты столба ртути или воды допускается пользоваться в диапазонах ускорений свободного падения тел 9,7970 - 9,8255 м/с² - для приборов классов точности 0,5 и 1,0 при температуре (20 ± 2) °С и для приборов классов точности 2,5 - при температуре (20 ± 5) °С.

При ускорении свободного падения тела, отличном от нормального, значения высоты столба ртути или воды определяют из равенства

h_н g_н = h_р g_м,                                                                 (3)

где h_н - высота столба жидкости при g_н, мм;

h_р - расчетное значение высоты столба жидкости, мм;

g_н - нормальное ускорение свободного падения тела, м/с²;

g_м - ускорение свободного падения тела в месте поверки, м/с².

4.5.6. Расчетные значения выходных сигналов I_р мА для заданного номинального значения определяют по формулам:

для напоромеров, манометров, тягомеров

                                                            (4)

для манометров узкопредельных

                                                         (5)

для тягонапоромеров и мановакуумметров при измерении избыточного давления

                                                         (6)

для измерения вакуумметрического давления

                                                         (7)

для тягомеров и вакуумметров

                                                                (8)

где Р - поверяемое значение избыточного или вакуумметрического давления;

Р_max - верхний предел измерений избыточного давления;

Р₁ - начальное значение диапазона измерений узкопредельных преобразователей (измеряемое давление при выходном сигнале, равном I₀);

Р₂ - конечное значение диапазона измерений узкопредельных преобразователей (измеряемое давление при входном сигнале, равном I_max);

Р_в - верхний предел измерений вакуумметрического давления;

Р_и - верхний предел измерений избыточного давления мановакуумметра или тягонапоромера.

Примечание. Значения Р; Р_max; Р₁; Р₂; Р_в; Р_и должны быть выражены в одних и тех же единицах давления.

4.5.7. Основную погрешность измерительных преобразователей определяют не менее чем при пяти значениях измеряемого давления, достаточно равномерно распределенных в диапазоне измерений, в том числе при атмосферном давлении.

4.5.8. У мановакуумметров с верхним пределом измерений избыточного давления 24 кгс/см² (2,4 МПа) погрешность измерений вакуумметрического давления не определяют, фиксируя лишь изменение выходного сигнала при подаче на вход преобразователя вакуумметрического давления, равного 0,5 кгс/см² (0,5 МПа).

4.5.9. Измерительные преобразователи при значениях, указанных в п. 4.5.7, поверяют вначале при плавно возрастающем значении измеряемого давления, а затем (после выдержки на верхнем пределе измерений не менее 5 мин) при плавно убывающем значении давления.

Примечания:

1. Мановакуумметры выдерживают только на верхнем пределе измерений избыточного давления.

2. Допускается вакуумметры с верхним пределом измерений 1 кгс/см² (0,1 МПа) выдерживать при вакуумметрическом давлении 0,90 - 0,95 кгс/см² (0,090 - 0,095 МПа).

4.5.10. Пределы допускаемой основной погрешности измерительного преобразователя должны соответствовать значениям, приведенным в ГОСТ 22520-85.

4.5.11. Основная погрешность измерительного преобразователя не должна превышать:

при первичной поверке - 0,8 К;

при периодической поверке - К, где К - класс точности прибора.

4.5.12. Вариация выходных сигналов, определяемая при каждом проверяемом значении давления, кроме значений, соответствующих выходному сигналу I₀ и верхнему пределу измерений, не должна превышать абсолютных значений, установленных в п. 4.5.11.

4.5.13. Вариацию выходных сигналов определяют как наибольшую разность между значениями выходных сигналов, соответствующими одному и тому же значению измеряемого давления, полученными при приближении к нему от меньших значений к большим и от больших к меньшим.

4.5.14. Невозвращение после поверки выходного сигнала к нулевому значению I₀ не должно превышать значений, установленных в ГОСТ 22520-85.

Примечание. На мановакуумметры указанное требование распространяется только в случае подачи и сброса избыточного давления, равного верхнему пределу измерений.

4.5.15. Основную погрешность δ в процентах вычисляют по формулам:

при поверке по способу, указанному в п. 4.5.1a:

для напоромеров, тягонапоромеров, тягомеров, манометров, манометров узкопредельных, мановакуумметров, вакуумметров

при поверке по способу, указанному в п. 4.5.1б:

для напоромеров и манометров

для манометров узкопредельных

для тягомеров и вакуумметров

для тягонапоромеров и мановакуумметров

где I - действительное значение выходного сигнала, соответствующее проверяемому значению давления;

Р_д - действительное значение проверяемого давления.

Примечание. Значения Р; Р_max; Р_и; Р_в; Р₁; Р₂ должны быть выражены в одних и тех же единицах измерения давления, значения I; I_р; I_max - в одних и тех же единицах измерения тока.

Результаты измерений вносят в протокол поверки (табл. 2 приложения 1).

4.5.16. Размах пульсации выходного сигнала проверяют по напряжению при нагрузках:

0,5 и 1,0 кОм - для измерительных преобразователей с верхним предельным значением выходного сигнала 20 мА и 1,5 и 2,5 кОм - для измерительных преобразователей с верхним предельным значением выходного сигнала 5 мА.

Проверку проводят по осциллографу при нулевом и верхнем предельном значениях выходного сигнала.

Размах пульсации выходного сигнала не должен превышать значения, указанного в ГОСТ 22520-85.

Результаты измерений вносят в протокол поверки (табл. 3 приложения 1).

Примечание. Допускается совмещать операции поверки по пп. 4.4 и 4.5.

(Измененная редакция, Изм. № 1).

5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

5.1. При положительных результатах первичной поверки в паспорте (или формуляре) приборостроительного или прибороремонтного предприятия производят запись о годности измерительного преобразователя к применению с указанием даты поверки и удостоверяют его в установленном порядке.

5.2. При положительных результатах периодической поверки в эксплуатационном паспорте (или документе, его заменяющем) производят запись о годности измерительного преобразователя с указанием даты поверки, удостоверяют его подписью поверителя и поверительным клеймом.

5.3. Запись в эксплуатационном паспорте (или документе, его заменяющем) результатов ведомственной поверки удостоверяют в порядке, установленном органом ведомственной метрологической службы.

5.4. Измерительные преобразователи, не удовлетворяющие требованиям настоящего стандарта, бракуют и не допускают к выпуску из производства, ремонта, а находящиеся в эксплуатации - к применению.

ПРИЛОЖЕНИЕ 1

Обязательное

ПРИЛОЖЕНИЕ 2

Справочное

СРЕДСТВА ПОВЕРКИ,
НАХОДЯЩИЕСЯ В ЭКСПЛУАТАЦИИ И ДОПУСКАЕМЫЕ К ПРИМЕНЕНИЮ

Жидкостный манометр с оптическим отсчетом и ртутным заполнением типа ОМО-1 класса точности 0,15; 0,30 с пределом измерений 0 - 800 мм рт. ст. (0 - 0,107 МПа);

переносные приборы для поверки дифманометров-расходомеров: ППР-1 класса точности 0,3 с пределом измерений избыточного давления 0 - 1000 мм вод. ст. (0 - 0,01 МПа); 0 - 1000 мм рт. ст. (0 - 0,135 МПа);

ППР-2м класса точности 0,3 с пределом измерений избыточного давления 0 - 1000 мм вод. ст. (0 - 0,01 МПа); 0 - 1000 мм рт. ст. (0 - 0,135 МПа) и вакуумметрического давления 760 мм рт. ст. (0,102 МПа);

контрольный ртутный манометр с дистанционным отсчетом МКД класса точности 0,1; 0,2 с пределом измерений 0 - 1,0; 0 - 1,6 кгс/см² (0 - 0,1; 0 - 0,16 МПа);

автоматический контрольный задатчик АКЗ-1,6 класса точности 0,1 с пределом измерений 0,1 - 1,6 кгс/см² (0,01 - 0,16 МПа);

контрольный цифровой манометр КМЦ-1,6 класса точности 0,1 с пределом измерений 0 - 1,6 кгс/см² (0 - 0,16 МПа);

грузосильфонный дифференциально-трансформаторный манометр контрольный МКБ класса точности 0,10; 0,16; 0,25 с пределом измерений от 0 - 0,25 до 0 - 6,30 кгс/см² (от 0 - 0,025 до 0 - 0,63 МПа) по ряду R5 ГОСТ 8032-84;

электромеханический прецизионный манометр ПМ класса точности 0,10; 0,16; 0,25 с пределом измерений 0 - 1,0; 0,2 - 1,0 кгс/см² (0 - 0,1; 0,02 - 0,10 МПа);

электромеханический прецизионный вакуумметр типа ПВ класса точности 0,10; 0,16; 0,25 с пределом измерений 1 кгс/см² (0,1 МПа).

ПРИЛОЖЕНИЕ 3

Справочное

Информационные данные о соответствии
ГОСТ 8.092-73 СТ СЭВ 3069-81

(Введено дополнительно, Изм. № 2).
