ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ УСТЬЕВОГО ОБОРУДОВАНИЯ
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ГОСТ 28919-91



ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва 1991



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ УСТЬЕВОГО ОБОРУДОВАНИЯ

Типы, основные параметры и размеры

Flange connections of wellhead equipment.
Types, basic parameters and dimensions

ГОСТ
28919-91

Срок действия с 01.07.92

до 01.07. 1997

Настоящий стандарт распространяется на фланцевые соединения со стальными кольцевыми прокладками восьмиугольного сечения, предназначенные для соединения составных частей устьевого нефтепромыслового оборудования на рабочее давление от 14 до 140 МПа и условным проходом от 50 до 680 мм, а также на фланцы, прокладки, шпильки и гайки фланцевых соединений.

Требования стандарта являются обязательными, кроме требований пп. 1.1, 1.4 в части показателя «Длина шпильки», пп. 1.3. 1.6 в части показателя «Масса, кг», которые являются рекомендуемыми.

1. ТИПЫ, ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Устанавливаются два типа фланцевых соединений:

1 - с зазором между торцами фланцев;

2 - без зазора между торцами фланцев.

Для каждого типа фланцевого соединения предусматривается по два варианта соединения: фланец с фланцем и фланец с корпусом (т. е. соединение фланца с фланцем, совмещенным с корпусом).

Типы, варианты и основные параметры фланцевых соединений должны соответствовать указанным на черт. 1 и в табл. 1.

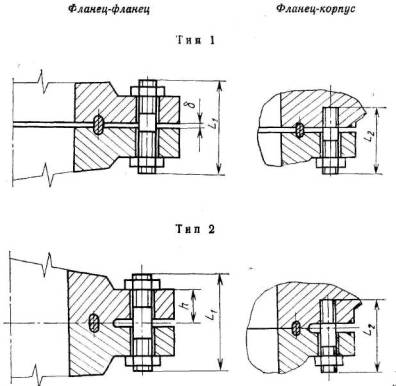

Тины фланцевых соединений

Черт. 1

Таблица 1

Условный проход Dу, мм

Тип фланцевого соединения

1

2

Рабочее давление Рр, МПа

Зазор между

фланцами, δ*, мм

Рабочее давление Рр, МПа

14

21

35

14

21

35

70

105

140

50

X

X

X

5

-

-

-

X

X

X

65

X

X

X

5

-

-

-

X

X

X

80

X

X

X

5

-

-

-

X

X

X

100

X

X

X

5

-

-

-

X

X

X

180

X

X

-

5

-

-

-

X

X

X

-

-

X

3

230

X

X

-

5

-

-

-

X

X

X

-

-

X

4

280

X

X

-

5

-

-

-

X

X

X

-

-

X

4

350

X

X

-

5

-

-

X

X

X

X

425

X

-

-

5

-

-

X

X

-

-

-

X

4

480

-

-

-

-

-



X

X

X

-

540

X

-

-

5

-

-

X

X

-

-

-

X

-

3

680

-

-

-

-

X

X

-

-

-

-

* Размер для справок.

Примечание. Знак «X» обозначает, что предусмотрено данное сочетание параметров.

1.2. Стандарт предусматривает 2 исполнения фланцев:

исполнение 1 - для фланцевых соединений типа 1 (черт. 2);

исполнение 2 - для фланцевых соединений типа 2 (черт. 3).

Параметры фланцев должны соответствовать указанным в табл. 2 и 3.

1.3. Стандартом предусматриваются два исполнения прокладок:

П - для фланцевых соединений типа 1 (черт. 4);

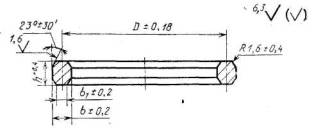

БХ - для фланцевых соединений типа 2 (черт. 5).

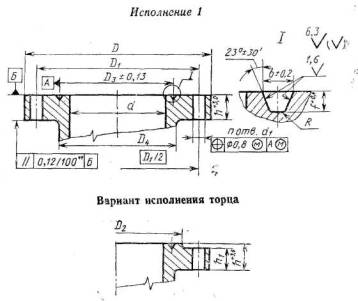

Черт. 2

* f1max = f; f1min = 3 мм. Допускается для фланцев, совмещенных с корпусом,  f1 = 0.

** Для фланцев с наружным диаметром не более 315 мм допуск параллельности - 0,2/100.

Черт. 3

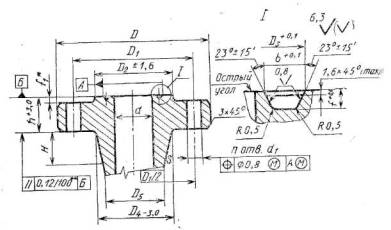

Таблица 2

Параметры фланцев исполнения 1 (по черт. 2)

Размеры, мм

Обозначение фланца

Условный проход Dу

Диаметр проходного отверстия d, не более

Наружный диаметр D

Диаметр делительной окружности центров отверстий под шпильки D1

Диаметр проточки на привалочном торце D2, не менее

Средний диаметр канавки под прокладку D3

Большой диаметр шейки D4

Диаметр отверстий под шпильки d1

Количество отверстий под шпильки n

Полная высота тарелки h

Основная высота тарелки h1

Ширина канавки b

Глубина канавки f

Радиус скругления канавки R

Применяемость составных частей фланцевых соединений

Обозначение прокладки

Резьба шпилек и гаек

Длина шпильки (по черт. 1)

L1

L2

Pp 14 МПа

50´14

50

52

165

127,0

108

82,5

84

19

8

34

26

12,0

8,0

0,8

П23

Ml6

120

90

65´14

65

65

190

149,0

127

101,6

100

23

8

37

29

12,0

8,0

0,8

П26

М20

130

100

80´14

80

80

210

168,0

145

123,8

118

23

8

40

32

12,0

8,0

0,8

П31

М20

140

110

100´14

100

103

275

216,0

175

149,2

153

25

8

46

38

12,0

8,0

0,8

П37

М22

160

120

180´14

180

180

355

292,0

241

211,1

223

28

12

56

48

12,0

8,0

0,8

П45

М24

180

140

230´14

230

230

420

349,0

302

269,9

273

32

12

64

56

12,0

8,0

0,8

П49

М27

210

150

280´14

280

280

510

432,0

355

323,8

343

36

16

72

64

12,0

8,0

0,8

П53

М33

230

160

350´14

350

346

560

189,0

413

381,0

400

36

20

75

67

12,0

8,0

0,8

П57

М33

230

160

425´14

425

425

685

603,0

508

469,9

496

42

20

85

76

12,0

8,0

0,8

П65

М39

270

200

540´14

540

540

812

724,0

635

584,2

610

45

24

99

89

13,5

9,5

1.6

П73

М49

300

200

Pp 21 МПа

50´21

50

52

215

165.0

125

95,2

105

25

8

46

38

12,0

8,0

0,8

П24

М22

160

120

65´21

65

65

245

190,5

135

107,9

124

28

8

50

42

12,0

8,0

0,8

П27

М24

170

130

80´21

80

80

242

190.5

155

123,8

127

25

8

46

38

12,0

8.0

0,8

П31

М22

160

120

100´21

100

103

292

235,0

180

149.2

159

32

8

53

45

12.0

8,0

0,8

П37

М27

180

140

180´21

180

180

380

317,5

240

211,1

235

32

12

64

56

12,0

8,0

0,8

П45

М27

210

150

230´21

230

230

470

394,0

310

269,9

299

39

12

72

64

12,0

8,0

0,8

П49

М36

230

170

280´21

280

280

545

470,0

365

323,8

369

39

16

78

70

12.0

8,0

0,8

П53

М36

250

170

350´21

350

346

610

533,5

420

381,0

419

39

20

88

80

12,0

8,0

0,8

П57

М36

270

180

425´21

425

425

705

616,0

525

469,9

508

45

20

100

89

16,7

11,0

1,6

П63

М42

300

200

540´21

540

527

858

749,5

648

584,2

623

56

20

121

108

20,0

13,0

1,6

П74

М52

370

250

Pp 35 МПа

50´35

50

52

215

165,0

125

95,2

105

25

8

46

38

12,0

8,0

0,8

П24

М22

160

120

65´35

65

65

245

190,5

135

107,9

124

28

8

50

42

12,0

8,0

0,8

П27

М24

170

130

80´35

80

80

265

203,0

170

136,5

134

32

8

56

48

12,0

8,0

0,8

П35

М27

190

140

100´35

100

103

310

241,0

195

161,9

162

36

8

62

54

12,0

8,0

0,8

П39

М33

210

150

180´35

180

180

395

317,5

250

211,1

229

39

12

92

83

13,5

9,5

1,6

П46

М36

280

190

230´35

230

230

482

394.0

320

269,9

292

45

12

103

92

16,7

11,0

1,6

П50

М42

320

210

280´35

280

280

585

483.0

375

323,8

369

51

12

119

108

16,7

11,0

1,6

П54

М48

360

240

Таблица 3

Параметры фланцев исполнения 2 (по черт. 3)

Размеры, мм

Обозначение фланца

Условный проход Dу

Диаметр проходного отверстия d, не более

Наружный диаметр D

Диаметр делительной окружности центров отверстий под шпильки D1

Диаметр проточки на привалочном торце D2

Наружный диаметр канавки под прокладку D3

Большой диаметр шейки D4

Малый диаметр шейки D5, не менее

Диаметр отверстий под шпильки d1

Количество отверстий под шпильки n

Высота конусной части шейки H

Полная высота тарелки h

Ширина канавки b

Глубина канавки f

Применяемость составных частей фланцевых соединений

Обозначение прокладки

Резьба шпилек и гаек

Длина шпильки (по черт. 1)

L1

L2

Рр 14 МПа

680´14

680

680

1040

952,5

805

768,3

836

743

48

20

185

126

22,9

21,5

БХ167

М45´3

360

230

Pp 21 МПа

680´21

680

680

1102

1000,0

832

774,2

870

776

56

24

185

161

25,9

21,5

БХ168

М52´3

450

280

Pp 35 МПа

350´35

350

346

675

590,5

457

408,0

480

424

45

16

115

113

20,0

14,3

БХ160

М42´3

330

220

425´35

425

425

772

676,5

535

478,3

556

527

51

16

76

130

17,9

8,3

БХ162

М48´3

380

250

480´35

480

477

904

803,1

627

563,5

675

598

56

20

152

166

25,6

18,3

БХ163

М52´3

450

270

540´35

540

540

990

885,8

702

632,0

759

680

56

24

165

181

27,2

19,2

БХ165

М52´3

490

300

Pp 70 МПа

60´70

50

52

200

158,5

110

86,2

100

75

23

8

52

44

12,6

6,0

БХ152

М20

140

110

65´70

65

65

230

184,0

140

102,8

121

92

25

8

57

51

14,1

6,8

БХ153

М22

160

120

80´70

80

78

270

216,0

155

119,0

142

110

28

8

64

58

15,4

7,5

БХ154

М24

180

130

100´70

100

103

315

258,5

185

150,6

183

146

32

8

73

70

17,7

8,3

БХ155

М27

240

150

180´70

180

180

480

403,0

300

241,8

302

254

42

12

95

103

23,4

11,1

БХ156

М39´3

300

200

230´70

230

230

550

476,0

360

299,1

375

327

42

16

94

124

26,4

12,7

БХ157

М39´3

340

220

280´70

280

280

655

565,0

430

357,2

450

400

48

16

103

141

29,2

14,3

БХ158

М45´3

390

250

350´70

350

346

768

763,0

520

432,6

553

495

52

20

114

168

32,5

15,9

БХ159

М48´3

450

270

425´70

425

425

872

776,3

576

478,3

656

602

52

24

76

168

17,9

8,3

БХ162

М48´3

460

280

480´70

480

477

1040

925,6

697

577,9

752

675

59

24

156

223

32,8

18,3

БХ164

М56´4

580

360

540´70

540

540

1145

1022,4

781

647,9

848

762

67

24

165

241

34,9

19,2

БХ166

М64´4

640

390

Pp 105 МПа

50´105

50

52

222

174,5

115

86,2

111

83

25

8

55

51

12,6

6,0

БХ152

М22

160

120

65´105

65

65

255

200,0

135

102,8

129

100

28

8

60

57

14,1

6,7

БХ153

М24

180

130

80´105

80

78

288

230,0

155

119,0

154

123

32

8

65

65

15,4

7,5

БХ154

М27

200

140

100´105

100

103

300

290,5

195

150,6

195

159

39

8

75

80

17,7

8,3

БХ155

М36´3

250

160

180´105

180

180

505

428,5

305

241,8

325

275

42

16

90

120

23,4

11,1

БХ156

М39´3

330

220

230´105

230

230

648

552,5

380

299,1

432

349

52

16

125

146

26,4

12,7

БХ157

М48´3

410

260

283´105

280

280

813

711,0

455

357,2

584

427

56

20

240

188

29,2

14,3

БХ158

М52´3

500

310

350´105

350

346

886

771,5

541

432,6

595

529

59

20

115

205

32,5

15,7

БХ159

М56´4

560

350

480´105

480

477

1162

1016

722

577,9

813

731

80

20

156

255,5

32,8

18,3

БХ164

М76´4

690

440

Pp 140 МПа

50´140

50

52

287

230,2

130

86,2

154

127

32

8

52

72

12,6

6,0

БХ152

М27

220

150

65´140

65

65

325

261,9

150

102,8

173

145

36

8

60

80

14,1

6,8

БХ153

М33´3

250

160

80´140

80

78

357

287,3

170

119,0

192

160

39

8

64

86

15,4

7,5

БХ154

М36´3

260

180

100´140

100

103

446

357,2

220

160,6

243

207

48

8

73

107

17,7

8,3

БХ155

М45´3

330

220

180´140

180

180

656

554,0

350

241,8

386

338

56

16

97

165

23,4

11,1

БХ156

М52´3

460

290

230´140

230

230

805

685,8

441

299,1

481

429

67

16

108

205

26,4

12,7

БХ157

М64´4

580

370

280´140

280

280

883

749,3

505

357,2

567

506

73

16

104

224

29,2

14,3

БХ158

М70´4

610

390

350´140

350

346

1162

1016,0

614

432,6

694

629

80

20

134

292

32,5

15,9

БХ159

М76´4

770

470




Черт. 4

Таблица 4

Размеры, мм

Обозначение прокладки

Средний диаметр D

Высота h

Ширина b

Ширина торца

b1

Масса, кг, не более

П 23

82,5

16

11,1

7,7

0,38

П 24

95,2

16

11,1

7,7

0,41

П 26

101,6

16

11,1

7,7

0,46

П 27

107,9

16

11,1

7,7

0,49

П 31

123,8

16

11,1

7,7

0,71

П 35

136,5

16

11,1

7,7

0,97

П 37

149,2

16

11,1

7,7

0,65

П 39

161,9

16

11,1

7,7

1,20

П 45

211,1

16

11,1

7,7

0,92

П 46

211,1

18

12,7

8,7

2,05

П 49

269,9

16

11,1

7,7

1,17

П 50

269,9

21

15,9

10,5

2,10

П 53

323,8

16

11,1

7,7

1,41

П 54

323,8

21

15,9

10,5

2,60

П 57

381,0

16

11,1

7,7

1,65

П 65

469,9

16

11,1

7,7

2,10

П 66

469,9

21

15,9

10,5

3,89

П 73

584.2

18

12,7

8,7

2,18

П 74

584,2

24

19,0

12,3

3,60

Черт. 5

Таблица 5

Размеры, мм

Обозначение прокладки

Наружный диаметр D

Наружный диаметр торца D1

Ширина b

Ширина торца b1

Высота h

Диаметр перепускного отверстия d

Радиус скругления R

Масса, кг, не более

Б´152

84,7

83,2

10,2

8,8

10,2

1,6

1,0

0,19

Б´153

100,9

99,3

11,4

9,8

11,4

1,6

1,0

0,28

Б´154

116,8

115,1

12,4

10,6

12,4

1,6

1,2

0,38

Б´155

148,0

145,9

14,2

12,2

14,2

1,6

1,2

0,65

Б´156

237,9

235,3

18,6

16,0

18,6

3,2

1,6

1,90

Б´157

294,5

291,5

21,0

18,0

21,0

3,2

2,0

2,90

Б´158

352,0

348,8

23,1

19,9

23,1

3,2

2,0

4,30

Б´159

426,7

423,1

25,7

22,1

25,7

3,2

2,5

6,70

Б´160

402,6

399,2

13,7

10,4

23,8

3,2

2,0

3,20

Б´162

475,5

473,5

14,2

12,2

14,2

1,6

1,2

4,00

Б´163

556,1

551,9

17,37

13,1

30,1

3,0

3,0

6,86

Б´164

570,5

556,3

24,58

20,3

30,1

3,0

3,0

9,8

Б´165

624,7

620,2

18,5

14,0

32,0

3,2

3,0

9,50

Б´166

640,0

635,5

26,1

21,6

32,0

3,2

3,0

14,40

Б´167

759,4

754,3

13,1

8,0

35,9

1,6

3,2

10,00

Б´168

765,2

760,2

16,0

11,0

35,9

1,6

3,2

14,00

Конструкция, размеры, масса и применяемость прокладок должны соответствовать для исполнений:

П - черт. 4 и табл. 4;

БХ - черт. 5 и табл. 5.

1.4. Стандартом предусматриваются два исполнения шпилек:

исполнение 1 - для деталей с гладкими отверстиями;

исполнение 2 - с ввинчиваемым концом.

Конструкция, размеры и применяемость шпилек должны соответствовать указанным на черт. 6 и в табл. 2 и 3.

d - диаметр резьбы шпильки в соответствии с табл. 2 или 3;

l = 2d;

l1 = 1,25 для резьб от M16 до М30 включительно; l1 = d для М33 и более;

d1 - по ГОСТ 19256 или ГОСТ 19258;

L - длина шпильки в соответствии с табл. 2 или 3.

L = L1 для соединения «фланец-фланец» или L = L2 для соединения «фланец-корпус».

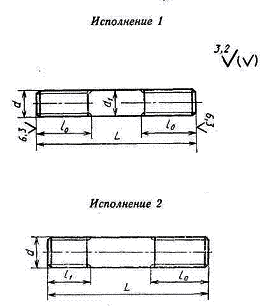

Черт. 6

Допускается изготовление шпилек исполнения 1 по ГОСТ 22042, исполнения 2 - по ГОСТ 22034 (для номинальных диаметров резьбы до 30 мм) и по ГОСТ 22032 (для номинальных диаметров резьбы более 30 мм).

Шпильки исполнения 1 допускается изготовлять с резьбой по всей длине.

1.5. Конструкция, размеры и применяемость гаек должны соответствовать указанным на черт. 7 и в табл. 6 и 7.

* Размеры для справок

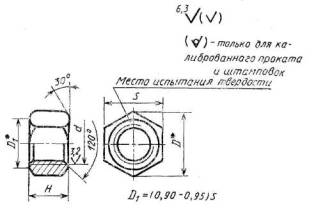

Черт. 7

1.6. Технические требования к прокладкам, шпилькам и гайкам - по приложению 1.

1.7. Правила приемки, методы испытаний, маркировка и упаковка прокладок, гаек и шпилек - по нормативно-технической документации на соответствующее устьевое оборудование.

1.8. Условные обозначения фланцев, прокладок, шпилек и гаек - по приложению 2.

Таблица 6

Параметры гаек для фланцевых соединений типа 1

Размеры, мм

Номинальный диаметр резьбы d

Шаг резьбы

Размер под ключ S

Диаметр описанной окружности D, не менее

Высота Н

Предельное смещение оси отверстий относительно граней

Масса, кг

Применяемость гаек во фланцевых соединениях типа 1

Номин.

Пред. откл.

Номин.

Пред. откл.

16

2

24

-0,52

26,7

16

-0,43

0,50

0,039

50´14

20

2,5

30

33,5

20

-0,52

0,077

65´14; 80´14

22

32

-0,62

36,9

22

0,60

0,093

180´14; 50´21; 80´21; 50´35

24

3,0

36

40.3

24

0,133

180´14; 65´21; 65´35

27

41

45,9

27

0,194

230´14; 100´21; 180´21; 80´35

33

3,5

50

-0,74

57,7

33

0,389

100´35; 280´14; 350´14

36

4,0

55

60,8

36

-0,62

0,446

230´21; 280´21; 350´21

39

60

66,4

39

0,70

0,637

425´14

42

4,5

65

73,1

42

0,777

540´14; 425´21 230´35

48

5,0

75

84,5

48

1,197

280´35

52

80

90,4

52

-0,74

1,42

540´21

Таблица 7

Параметры гаек для фланцевых соединений типа 2

Размеры, мм

Номинальный диаметр резьбы d

Шаг резьбы

Размер под ключ S

Диаметр описанной окружности D, не менее

Высота Н

Предельное смещение оси отверстий относительно граней

Масса, кг

Применяемость во фланцевых соединениях типа 2

крупный

мелкий

Намин.

Пред. откл.

Номин.

Пред. сткл.

20

2,5

-

30

-0,52

33,5

20

0 52

0,50

0,077

50´70

22

32

-0,62

36,9

22

0,60

0,093

65´70; 50´105

24

3,0

36

40,3

24

0,133

80´70; 65´105

27

41

45,9

27

0,194

80´105; 100´70; 50´140

33

-

3,0

50

-0,74

57,7

33

0,389

65´140

36

55

60,8

36

-0,62

0.70

0,43

100´105; 80´140

39

60

66,4

39

0,637

180´70; 180´105; 230´70

42

65

73,1

42

0,777

350´35

45

70

80,8

45

1,100

100´140; 680´14; 280´70

48

75

84,5

48

1,197

230´105; 425´35; 425´70; 350´70

52

80

90,4

52

-0,74

1,42

680´21; 180´140; 540´35; 280´105; 480´35

56

4,0

85

-1,40

94,5

56

0 87

1,63

480´70; 350´105

64

95

107,5

64

2,310

540´70; 230´140

70

100

112,0

70

2,96

280´140

76

110

117,1

76

5,4

480´105; 350´140

ПРИЛОЖЕНИЕ 1 Рекомендуемое

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СОЕДИНИТЕЛЬНЫМ ЧАСТЯМ ФЛАНЦЕВЫХ СОЕДИНЕНИИ

1. Технические требования к прокладкам

1.1. Прокладки должны изготовляться только из цельных заготовок.

1.2. Твердость материала для изготовления кольцевых прокладок должна быть не более для:

углеродистой стали - 107 НВ;

качественной стали - 131 НВ;

углеродистой стали - 160 НВ.

Твердость рекомендуемых материалов прокладок должна соответствовать приведенным в табл. 8.

Таблица 8

Обозначение материала прокладки

Марка стали, обозначение стандарта

Твердость по Бринеллю, не более

У1

Сталь 0 ГОСТ 380

107



Ст 08кп ГОСТ 1050

98

У2

Ст 20 ГОСТ 1050

127



Ст 08 ГОСТ 1050

109

К1

12´18Н9Т ГОСТ 5632

160

К3

10´17Н13М3Т ГОСТ 5632

160

Примечания:

1. Прокладки У1 и У2 предназначены для не коррозионностойкого оборудования.

2. Прокладки К1 предназначены для оборудования, работающего в условиях скважинкой среды с объемным содержанием СО2 до 6% прокладки К3 предназначены для оборудования, работающего в условиях скважинной среды с объемным содержанием СО2 и H2S до 25%.

1.3. Разность твердости материала прокладок и фланцев или поверхности канавок фланцев, контактирующих с прокладками, должна быть не менее 50 единиц по Бринеллю, если в нормативно-технической документации на продукцию не оговорена другая норма.

1.4. Прокладки из нелегированмых сталей должны изготовляться с покрытием.

Вид покрытия - кадмиевое или цинковое по ГОСТ 9.301.

Толщина покрытия - 5-13 мкм.

1.5. Уплотнительные поверхности прокладок не должны иметь следов коррозии, загрязнений, забоин, царапин, вмятин и других дефектов.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ШПИЛЬКАМ ФЛАНЦЕВЫХ СОЕДИНЕНИИ

2.1. Шпильки следует изготовлять из сортового проката или поковок.

2.2. Механические свойства материала заготовок или готовых шпилек в термически обработанном состоянии должны соответствовать указанным в табл.9.

Таблица 9

Тип фланцевого соединения

Предел текучести, Н/мм2

Временное сопротивление, Н/мм

Относительное удлинение, %

Ударная вязкость,

Дж/см2

не менее

1

637

785

13

59

2

722

785

16

59

Для оборудования исполнений ХЛ и УХЛ по ГОСТ 15150 значение ударной вязкости материала шпилек после термообработки должно быть не ниже KCV 20 Дж/см2 при температуре минус 60°С. Ударную вязкость проверяют при выборе материала и режима термообработки.

2.3. Резьба метрическая - по ГОСТ 24705 с полем допуска 6 g по ГОСТ 16093, сбег резьбы нормальный - по ГОСТ 27148; резьбу рекомендуется изготовлять со скругленной впадиной - по ГОСТ 9150.

2.4. Шпильки должны изготовляться с покрытием. Вид покрытия - кадмиевое с хроматированием по ГОСТ 9.301.

Толщина покрытия - 9-12 мкм. По согласованию с потребителем допускается другой вид металлического покрытия.

2.5. Защитные покрытия должны быть однородными, пузыри и отслаивания ке допускаются.

2.6. Требования к шероховатости обработанных поверхностей под покрытия - по ГОСТ 9.301.

2.7. Остальные технические требования - по нормативно-технической документации на оборудование, укомплектованное шпильками.

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ГАЙКАМ

3.1. Гайка следует изготовлять из сортового и калиброванного проката, поковок или штамповок.

3.2. Механические свойства гаек должны соответствовать указанным в табл. 10.

Таблица 10

Тип фланцевого соединения

Напряжение от пробной нагрузки, МПа, не менее

Твердость по Бринеллю, не более

1

800

302

2

1000

353

Напряжение от пробной нагрузки проверяют при выборе материалов и термообработки. Метод испытания - в соответствии с ГОСТ 1759.5.

3.3. Резьба метрическая по ГОСТ 24705 с полем допуска 6Н по ГОСТ 16093, сбег резьбы нормальный по ГОСТ 27148, форма впадин резьбы рекомендуется со скруглением по ГОСТ 9150.

3.4. Гайки должны изготовляться с покрытием. Вид покрытия - кадмиевое с хроматированием по ГОСТ 9.301. Толщина покрытия - 9-12 мкм.

По согласованию с потребителем допускается другой вид металлического покрытия. В этих случаях в условное обозначение гайки добавляется обозначение вида покрытия по ГОСТ 1759.0.

3.5. Защитные покрытия должны быть однородными, пузыри и отслаивания не допускаются.

3.6. Требования к шероховатости обработанных поверхностей под покрытия - по ГОСТ 9.301.

3.7. Остальные технические требования - по нормативно-технической документации на оборудование, укомплектованное гайками.

ПРИЛОЖЕНИЕ 2 Обязательное

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ И ИХ СОСТАВНЫХ ЧАСТЕЙ

1. В технической документации на устьевое оборудование при простановке присоединительных размеров фланцев следует приводить их условное обозначение.

Условное обозначение фланцев (фланцевых соединений) должно состоять из слова «Флан», обозначения фланца в соответствии с табл. 2 и 3 и обозначения настоящего стандарта.

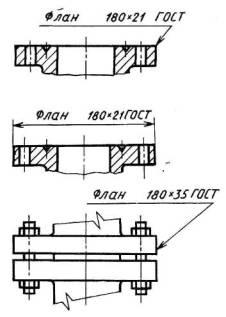

Примеры обозначения фланцев (фланцевых соединений) в конструкторской документации приведены на черт. 8.

Черт. 8

2. Условное обозначение прокладки должно состоять из слова «Прокладка», шифра, состоящего из обозначения прокладки в соответствии с табл. 4 и 5, обозначения материала прокладки в соответствии с табл. 8, а также обозначения нормативно-технического документа на поставку.

Пример условного обозначения прокладки П35 из стали 08кп ГОСТ 1050:

Прокладка П35 - У1 ГОСТ 28919-91

3, Условное обозначение шпильки должно состоять из слова «Шпилька», шифра, построенного по приведенной ниже схеме, и обозначения нормативно-технического документа на поставку.



Х

-

Х

´

Х

´

Х

-

Х

X

X

Исполнение в соответствии с черт. 6





































Диаметр резьбы





































Шаг резьбы (крупный шаг не указывают)





































Длина шпильки





































Тип фланцевого соединения (по п. 1.1 настоящего стандарта)





































Обозначение вида покрытия по ГОСТ 1759.0





































Толщина покрытия





































Пример условного обозначения шпильки исполнения 1, диаметром резьбы М24 с крупным шагом резьбы, длиной L = 150 мм фланцевого соединения типа 1 с кадмиевым покрытием толщиной 10 мкм:



Шпилька 1-М24´150-1-02.10 ГОСТ 28919-91

4. Условное обозначение гайки должно состоять из слова «Гайка», шифра, построенного по нижеприведенной схеме, и обозначения нормативно-технического документа на поставку.



Х

´

Х

-

Х

-

Х

-

Х

Диаметр резьбы





























Шаг резьбы (крупный шаг не указывают)





























Тип фланцевого соединения (по п. 1.1 настоящего стандарта)





























Обозначение вида покрытия по ГОСТ 1759.0





























Толщина покрытия





























Пример условного обозначения гайки диаметром резьбы М36 с мелким шагом резьбы 3 мм для фланцевого соединения типа 2 с кадмиевым покрытием с хроматированием толщиной 10 мкм:

Гайка М24´3-2-02.10 ГОСТ 28919-91

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

РАЗРАБОТЧИКИ

Н. Г. Курбанов; А. Г. Дозорцев, канд. техн. наук; Т. К. Beлиев, канд. техн. наук; Б. О. Френкель, канд. техн. наук; X. Т. Кахраманов, канд. техн. наук; И. М. Нисенбаум

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.02.91 № 178

3. Срок проверки - 1996 г. Периодичность проверки - 5 лет

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 9.301-86

Приложение 1

ГОСТ 380-88

Приложение 1

ГОСТ 1050-88

Приложение 1, 2

ГОСТ 1759.0-87

Приложение 1, 2

ГОСТ 1759.5-87

Приложение 1

ГОСТ 5632-72

Приложение 1

ГОСТ 9150-81

Приложение 1

ГОСТ 15150-69

Приложение 1

ГОСТ 16093-81

Приложение 1

ГОСТ 19256-73

1.4

ГОСТ 19258-73

1.4

ГОСТ 22032-76

1.4

ГОСТ 22034-76

1.4

ГОСТ 22042-76

1.4

ГОСТ 24705-81

Приложение 1

ГОСТ 27148-86

Приложение 1



СОДЕРЖАНИЕ

1. ТИПЫ, ПАРАМЕТРЫ И РАЗМЕРЫ... 1

ПРИЛОЖЕНИЕ 1 Рекомендуемое. 10

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СОЕДИНИТЕЛЬНЫМ ЧАСТЯМ ФЛАНЦЕВЫХ СОЕДИНЕНИИ   10

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ШПИЛЬКАМ ФЛАНЦЕВЫХ СОЕДИНЕНИИ.. 11

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ГАЙКАМ... 11

ПРИЛОЖЕНИЕ 2 Обязательное. 12

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ И ИХ СОСТАВНЫХ ЧАСТЕЙ.. 12

ИНФОРМАЦИОННЫЕ ДАННЫЕ. 13






Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
