ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БЕТОН ЯЧЕИСТЫЙ
МЕТОД ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА
ПАРОПРОНИЦАЕМОСТИ
ГОСТ 12852.5-77
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР
ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
РАЗРАБОТАНЫ Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР
Зам. директора Н.Н. Коровин
Руководитель темы А.Т. Баранов
Исполнитель Т.А. Ухова
Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. Кучеренко) Госстроя СССР
Руководитель темы и исполнитель Н.И. Левин
Научно-исследовательским институтом строительной физики (НИИСФ) Госстроя СССР
Зам. директора В.Ф. Ушков
Руководитель темы и исполнитель И.Я. Киселев
Московским инженерно-строительным институтом им. В.В. Куйбышева (МИСИ) Минвуза СССР
Проректор Ю.П. Горлов
Руководитель темы Г.И. Горчаков
Исполнитель А.П. Меркин
Всесоюзным научно-производственным объединением «Союзжелезобетон» Минстройматериалов СССР
Зам. директора Е.Г. Казаков
Руководитель темы С.Н. Левин
Исполнитель А.Д. Дикун
Всесоюзным научно-исследовательским институтом физико-технических и радиотехнических измерений (ВНИИФТРИ) Госстандарта СССР
Зам. директора А.М. Трохан
Исполнитель И.И. Лифанов
ВНЕСЕНЫ Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР
Зам. директора Н.Н. Коровин
ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Отделом технического нормирования и стандартизации Госстроя СССР
Начальник отдела В.И. Сычев
Начальник подотдела стандартизации в строительстве М.М. Новиков
Гл. специалист Н.В. Мякошин
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 9 ноября 1977 г. № 171
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Метод определения коэффициента паропроницаемости Cellular concrete. Method of steam-permeafility coefficient determination |
ГОСТ Взамен |
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 9 ноября 1977 г. № 171 срок введения установлен
с 01.07.1978 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на ячеистый бетон и устанавливает метод определения коэффициента его паропроницаемости измерением паропроницаемости образца при стационарном потоке водяного пара.
1. ОБЩИЕ ТРЕБОВАНИЯ
1.1. Общие требования к методу определения коэффициента паропроницаемости ячеистого бетона - по ГОСТ 12852.0-77.
2. АППАРАТУРА, МАТЕРИАЛЫ И РЕАКТИВЫ
2.1. Для проведения испытания применяют:
весы лабораторные образцовые по ГОСТ 16474-70;
термограф метеорологический по ГОСТ 6416-75;
психрометр аспирационный по ГОСТ 6353-52;
эксикатор по ГОСТ 6371-73;
металлические трубы с размером внутреннего сечения 100´100 мм и длиной 50 мм;
чашки стеклянные с наружным диаметром 95 - 98 мм и высотой 30 - 40 мм по ГОСТ 19908-74;
резину листовую мягкую непористую по ГОСТ 7338-65;
парафин по ГОСТ 16960-71;
канифоль сосновую по ГОСТ 19113-73;
магний азотнокислый по ГОСТ 6203-67;
калий сернокислый по ГОСТ 4145-74;
воду дистиллированную но ГОСТ 6709-72;
прибор для определения коэффициента паропроницаемости (см. чертеж).

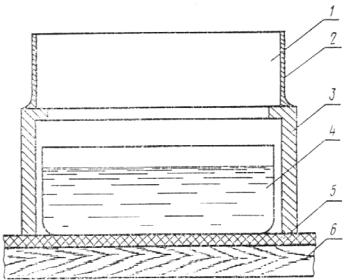

Прибор для определения коэффициента паропроницаемости
1 - образец ячеистого бетона; 2 - пароизоляция; 3 - металлическая труба; 4 -стеклянная чашка с насыщенным раствором сульфата калия (K2SO4); 5 - листовая мягкая резина; 6 - стеллаж
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. Определение коэффициента паропроницаемости проводят на трех образцах размерами 100´100´30 мм, выпиленных из средней части изделия.
3.2. Боковые поверхности образцов изолируют разогретой смесью парафина с канифолью (соотношение 3:1).
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4.1. Каждый образец помещают на отдельную металлическую трубу. Промежутки между боковой поверхностью образца и верхней гранью металлической трубы заполняют разогретой смесью парафина с канифолью.
4.2. Металлические трубы с укрепленными на них образцами устанавливают в лабораторный термостат на полки, покрытые мягкой листовой непористой резиной. В термостате поддерживают постоянную температуру 20±2 °С и относительную влажность воздуха 54±2 %. Для поддержания заданной относительной влажности воздуха в термостат помещают непокрытый крышкой эксикатор с насыщенным раствором азотнокислого магния.
4.3. Контроль за температурой и относительной влажностью воздуха в термостате осуществляют при помощи метеорологического термографа н аспирационного психрометра, помещаемых в термостат.
4.4. В каждую металлическую трубу под образец устанавливают стеклянную чашку с насыщенным раствором сернокислого калия, создающим под образцом относительную влажность воздуха 97 %. В чашку наливают такое количество раствора, чтобы расстояние от уровня раствора до нижнего основания образца равнялось 25 мм.
4.5. Чашки с раствором взвешивают с точностью до 0,001 г через каждые трое суток.
4.6. После каждого взвешивания вычисляют количество воды, испарившейся из раствора за 1 ч. Взвешивание проводят до тех пор, пока количество воды, испаряющейся из чашки за 1 ч станет постоянным, т.е. до установления стационарного потока водяного пара через образец.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Коэффициент паропроницаемости m в г/м×ч×Тор вычисляют как среднее арифметическое результатов испытания трех образцов по формуле
где Q - стационарный поток водяного пара, г/ч;
F - площадь сечения металлической трубы в месте контакта с образцом, м2;
P1 - парциальное давление водяного пара под образцом, определяемое по психрометрическим таблицам на основании значений относительной влажности и температуры воздуха, Тор;
P2 - среднее парциальное давление водяного пара над образцом, Тор;
dв - толщина воздушного слоя (расстояние от уровня раствора в стеклянной чашке до нижнего основания образца), м;
mв - коэффициент паропроницаемости воздуха, равный 0,135 г/м×ч×Тор.
|
|
