ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ. ТИПЫ
ГОСТ 5091-78
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ. ТИПЫ
ГОСТ 5091-78
Москва - 1978
РАЗРАБОТАН
Центральным проектно-конструкторским и технологическим бюро (ЦПКТБ) Главсантехпрома Минстройматериалов СССР Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭПжилища) Госгражданстроя
ИСПОЛНИТЕЛИ:
А.А. Зуев, П.Ф. Пахомов, В.П. Антонов
ВНЕСЕН Министерством промышленности строительных материалов СССР
Зам. министра А.С. Болдырев
ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Отделом технического нормирования и стандартизации Госстроя СССР
Начальник отдела В. И. Сычев
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. № 29
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ. ТИПЫ Типы и основные размеры Auxiliary builders hardware for wooden windows and doors. Tupes. |
ГОСТ 5091-78 Взамен |
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. № 29 срок введения установлен
с 01.01. 1980 г.
1. Настоящий стандарт распространяется на вспомогательные изделия для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.
(Измененная редакция. Изм. № 2)
2. Типы и основные размеры вспомогательных изделий, за исключением угольников, должны соответствовать указанным на черт. 1-12 и 14. Типы, типоразмеры и основные размеры угольников должны соответствовать указанным на черт. 13 и в табл. 2.
(Измененная редакция. Изм. № 2)
Условные обозначения типов и наименование вспомогательных изделий, рекомендуемая область их применения приведены в табл. 1.
(Измененная редакция. Изм. № 2)
Примеры рекомендуемой установки дверных закрывателей и фиксаторов приведены в приложении к настоящему стандарту.
(Измененная редакция. Изм. № 2)
|
Условные обозначения типов |
Наименования вспомогательных изделий |
Рекомендуемые области применения |
Номера чертежей |
|
ЗД1 |
Закрыватель дверной верхнего расположения |
Для наружных и внутренних дверей |
|
|
ЗД3 |
Закрыватель дверной |
Для внутренних дверей |
|
|
ЗД4 |
Закрыватель дверной верхнего расположения |
То же |
|
|
ФК1 |
Фиксатор |
Для окон со спаренными створками |
|
|
ФК2 |
То же |
Для окон со спаренными створками и форточных створок |
|
|
ФК3 |
То же |
Для окон с раздельными створками |
|
|
ГД |
Глазок дверной |
Для входных дверей в квартиры |
|
|
ЦД |
Цепочка дверная |
То же |
|
|
УД1 |
Упор дверной |
Для дверей |
|
|
УД2 |
То же |
То же |
|
|
УО |
Упор оконный |
Для окон с раздельными створками |
|
|
УГ |
Угольник |
Для окон |
|
|
НГ |
Нагель |
Для крепления шиповых соединений |
(Измененная редакция. Изм. № 1, 2)

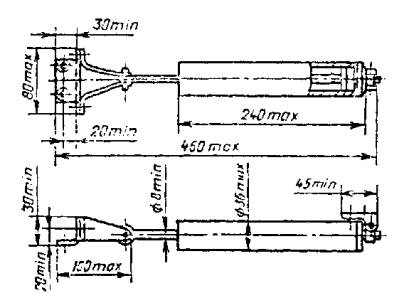

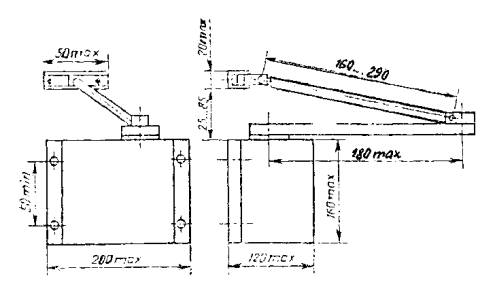

Закрыватель дверной типа ЗД1
* Диапазон регулирования - 40 мм.
(Измененная редакция. Изм. № 2)
Шурупы 1-5 ´ 40 (4 шт.) и 2-5 ´ 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
ЗД1 ГОСТ 5091-78
Черт. 2 исключен (Измененная редакция. Изм. № 2).

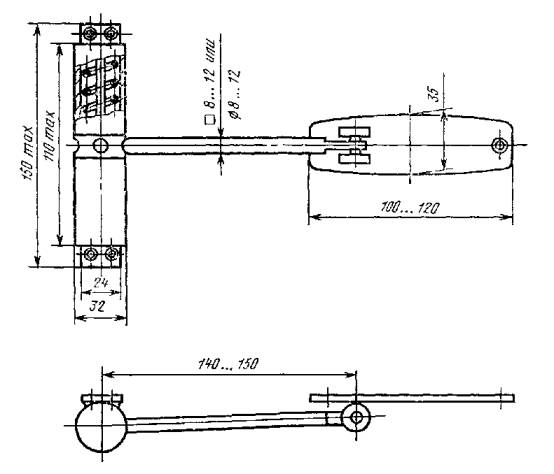

Закрыватель дверной типа ЗД3
Шурупы 1-4 ´ 35 (4 шт.) и 1-3 ´ 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
ЗД3 ГОСТ 5091-78
Закрыватель дверной верхнего расположения типа ЗД4
Вариант исполнения крепления закрывателя
(Измененная редакция. Изм. № 1, 2)
Шурупы 1-4 ´ 35 (6 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
ЗД4 ГОСТ 5091-78

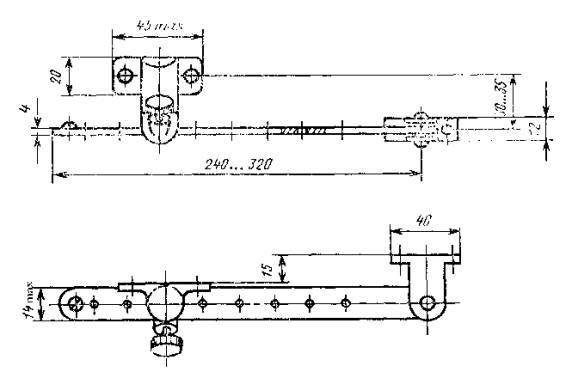

Фиксатор типа ФК1
Примечание. Допускается фиксируемую планку толщиной 4 мм изготавливать из стального прутка диаметром 8 мм.
Шурупы А4 ´ 30 (4 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
ФК1 ГОСТ 5091-78
Черт. 6 исключен. (Измененная редакция. Изм. № 2).

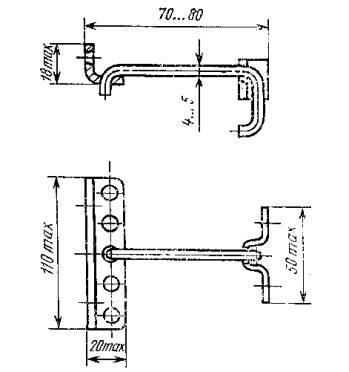

Фиксатор типа ФК3
Шурупы 1-4 ´ 30 (5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Пример условного обозначения фиксатора длиной 70 мм:
ФК3-70 ГОСТ 5091-78

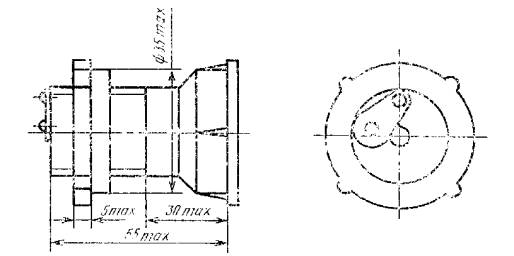

Глазок дверной типа ГД
Условное обозначение:
ГД ГОСТ 5091-78
Цепочка дверная типа ЦД
1 - запорная планка; 2 - основание
Примечание: Допускается крепить основание цепочки тремя шурупами.
(Измененная редакция. Изм. № 2)
Шурупы 1-4 ´ 30 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
ЦД ГОСТ 5091-78
Упор дверной типа УД1
Шурупы 1-3 ´ 25 (4-5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
УД1ГОСТ 5091 -78

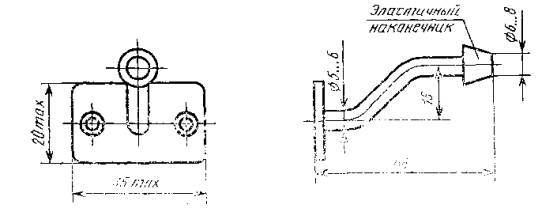

Упор дверной типа УД2
Шурупы 1-5 ´ 40 (1 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
УД2 ГОСТ 5091-78
Упор оконный типа УО
Шурупы 1-3 ´ 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
УО ГОСТ 5091-78

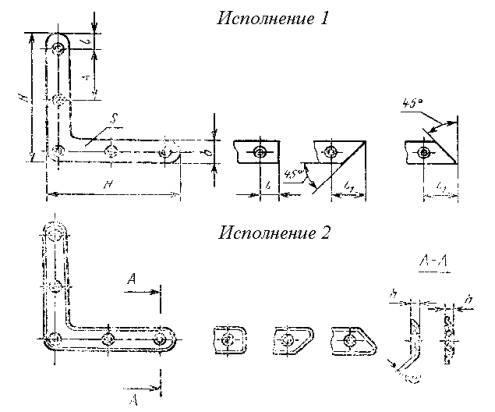

Угольник типа УГ
Размеры в мм
|
Типоразмеры |
Н |
b |
s |
s1 |
a |
l |
l1 |
h |
Шурупы по ГОСТ 1145-80 |
|
|
Размер |
Количество |
|||||||||
|
УГ50 |
50 |
12 |
1,4 |
0,8 |
36 |
8 |
- |
2,2 |
А3 ´ 25 |
3 |
|
УГ75 |
75 |
14 |
1,4 |
1,0 |
30 |
8 |
16 |
2,5 |
А3 ´ 25 |
5 |
|
УГ100 |
100 |
16 |
1,6 |
1,2 |
40 |
12 |
22 |
3,0 |
А3 ´ З0 |
5 |
|
УГ125 |
125 |
18 |
1,8 |
1,4 |
50 |
16 |
25 |
3,5 |
А3 ´ З0 |
5 |
Примечание. Угольники типов УГ75, УГ100 и УГ125 допускается изготовлять с четырьмя отверстиями.
Пример условного обозначения угольника стороной Н = 50 мм, исполнения 1:
УГ50-1 ГОСТ 5091-78

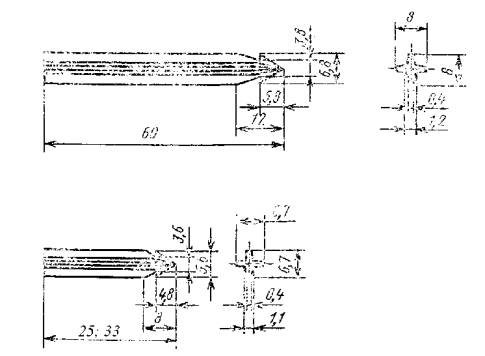

Нагель типа НГ
(Измененная редакция. Изм. № 2)
Пример условного обозначения нагеля длиной 33 мм:
НГ33 ГОСТ 5091-78
3. Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации вспомогательных изделий для деревянных окон и дверей должны соответствовать требованиям, предусмотренным ГОСТ 538-78 и настоящим стандартом.
(Измененная редакция. Изм. № 1, 2)
4. Конструкция дверных закрывателей типа ЗД1 должна обеспечивать плотное прилегание дверного полотна к коробке и регулирование угла раскрытия двери, а также возможность разъединения рычагов для полного раскрытия двери и регулирование продолжительности закрывания двери от 2 до 6 с.
Форму корпуса закрывателя стандарт не устанавливает.
(Измененная редакция. Изм. № 2)
5. Конструкциями фиксаторов должна предусматриваться возможность их установки как на правые, так и на левые створки окна.
6. Угол обозрения у дверного глазка должен быть не менее 90°.
7. Дверные цепочки следует испытывать при приемочных и типовых испытаниях на разрыв силой 1860 Н (200 кгс) в течение 1 мин.
(Измененная редакция. Изм. № 2)
8. Нагели должны изготовляться из цинково-алюминиевых или других сплавов твердостью 50-90 кгс/мм2 по ГОСТ 9012-59.
9. Вспомогательные изделия, за исключением нагелей, должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-78 в зависимости от установленной группы условий эксплуатации.
Группы условий эксплуатации изделий типов ГД, ЦД, УД1, УД2, УГ-1 (Л), изделий типов ЗД1, ЗД3, ЗД4, ФК1, ФК2, ФК3, УО-2, 3, 4 (С) по ГОСТ 9303-84.
(Измененная редакция. Изм. № 1, 2)
10. Дверные закрыватели должны безотказно выдерживать число циклов работы, указанных в табл. 3.
Таблица 3
|
Тип закрывателя |
Величина наработки, циклы, не менее |
|
|
закрывателей, аттестуемых по первой категории качества |
закрывателей, аттестуемых по высшей категории качества |
|
|
ЗД4 |
200000 |
250000 |
(Измененная редакция. Изм. № 1, 2)
ПРИЛОЖЕНИЕ
Рекомендуемое
Примеры установки дверных закрывателей верхнего расположения и фиксаторов
(Измененная редакция. Изм. № 2)
Закрыватель дверной верхнего расположения типа ЗД1
1 - коробка; 2 - полотно
(Измененная редакция. Изм. № 2)
Закрыватель дверной верхнего расположения типа ЗД4
1 – коробка; 2 - полотно
(Измененная редакция. Изм. № 2)

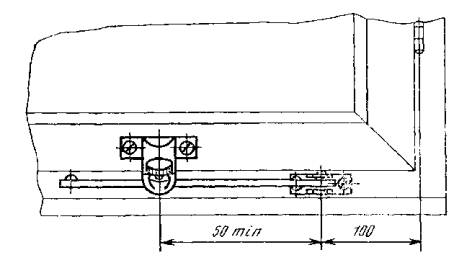

Фиксатор типа ФК1
Черт. установки фиксатора типа ФК2 исключен. (Измененная редакция. Изм. № 2)

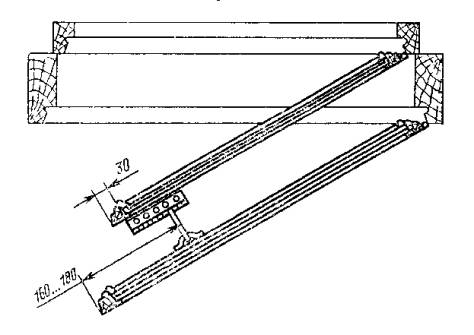

Фиксатор типа ФК3
|
|
