Изменение № 1 ГОСТ 12586.1-83 Трубы железобетонные напорные виброгидропрессованные Конструкция и размеры

Утверждено и введено в действие Постановлением Государственного строительного комитета СССР от 22.12.88 № 253

Дата введения 01.01.89

Пункт 3. Таблицу 1 для труб диаметром условного прохода 500, 600 и 800 мм изложить в новой редакции; дополнить примечанием:





Примечание. Расход стали для труб марки ТН80-I приведен для двух вариантов армирования (п. 4): первый вариант указан без скобок, второй - в скобках

Пункт 4 изложить в новой редакции: «4. Армирование труб должно соответствовать указанному на черт. 1 и в табл. 2.

Армирование труб марки ТН80-I может производиться по двум вариантам: по первому варианту при изготовлении труб в четырехразъемных формах, по второму - в двухразъемных. Данные армирования для труб марки ТН80-I, приведенные на черт. 2 и в табл. 2, 4, 5, 7, по первому варианту указаны без скобок, по второму варианту - в скобках.

Продольная напрягаемая арматура марок П1-П5 должна располагаться равномерно по окружности»;

таблицу 2 дополнить трубами марок ТР50-III (после ТН50-II), ТН60-III (после ТН60-II),а для труб марок ТН50-I и ТН80-I изложить в новой редакции:

мм

таблицу дополнить сноской: «** Размеры а₂, а₃ – справочные».

Пункт 5. Таблицу 3 дополнить трубами марок ТН50-III (после ТН50-II) и ТН60-III (после ТН60-II):





графа «Продольная арматура. Количество». Для труб марок ТН50-I, ТН50-II заменить значение: 10 на15;

таблицу 4 для труб марок ТН50-0, ТН-50-I, ТН50-II, ТН60-0, ТН60-I, ТН60-II, ТН80-I изложить в новой редакции:





Пункт 6. Чертеж 2. Для каркаса К2 заменить значение: 3ВII на 4ВII; для каркаса К7 изменить значение: К6 на К6 (К6а); для каркаса К7 изменить значения:  7 на 7(7а), 4ВII (5ВII);

размеры l₁, l обозначить от первого витка спиральной арматуры (слева).

Чертеж 3. Заменить размер: 6,2 на 5…6,2.

Таблица 5. Графы d₃, m для каркасов К2, К5, К6, К7 изложить в новой редакции:





графу b исключить;

примечание дополнить словами: «Размеры l, l₁, l₂ справочные».

Таблица 6. Примечание изложить в новой редакции: «Примечание. Размеры разделительных полос приведены минимальными. Максимальные размеры определяются конструкцией режущего инструмента и способом изготовления полос. Допускается поз. 22 - 24 изготовлять из полосы сечением 20´0,7 мм».

Таблица 7. Для изделий марок К2, К5, К6,К7 графы «Позиция», «Диаметр или сечение, мм», «Длина, мм», «Общая длина, мм». «Выборка стали» изложить в новой редакции:





Пункт 7 после слов «набор втулок должны» изложить в новой редакции: «рассчитываться и приниматься в соответствии с требованиями СНиП 3.09.01-85. В спецификации стали на одно арматурное изделие (табл. 7) приведена длина арматуры в теле бетона трубы».

Пункт 8. Исключить слова: «Соединение концов арматуры допускается производить в соответствии с требованиями СН 324-72»;

таблица 8. Заменить ссылку: ГОСТ 7805-81 на ГОСТ 7805-70.

Пункт 9. Последний абзац. Заменить значение: 0,3 на 0,37;

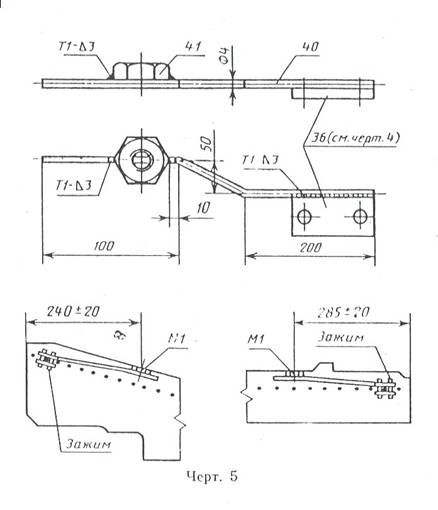

чертеж 5 заменить новым:





Таблицу 9 для позиции 40 изложить в новой редакции:





 (ИУС № 4 1989 г.)
