ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ ЧУГУННЫЕ
КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ
ЧАСТИ К НИМ.
РЕВИЗИИ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 6942.24-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
РАЗРАБОТАНЫ Министерством промышленности строительных материалов СССР
ИСПОЛНИТЕЛИ
О.П. Михеев, канд. техн. наук (руководитель темы); В.И. Фельдман, канд. техн. наук; В.Н. Бехалов, канд. техн. наук
ВНЕСЕНЫ Министерством промышленности строительных материалов СССР
Зам. министра Н.П. Кабанов
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. № 137
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ ЧАСТИ К НИМ РЕВИЗИИ Конструкция и размеры Cast iron waste pipes and fittings.
Construction
and dimensions |
ГОСТ 6942.24-80 ВзаменГОСТ 6942.30-69 |
Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. №137 срок введения установлен
с 01.01 1982 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на ревизии к чугунным трубам, предназначенным для систем внутренней канализации зданий.

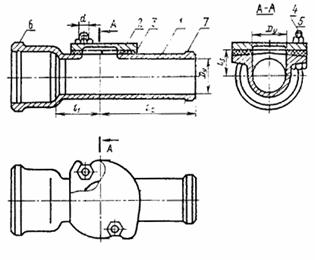

2. Конструкция и размеры ревизий должны соответствовать указанным на чертеже и в таблице.
1 - корпус; 2 - крышка; 3 - прокладка по ГОСТ 7338-77; 4 - гайка по ГОСТ 5915-70; 5 - болт по ГОСТ 7798-70; 6 - раструб типа I по ГОСТ 6942.2-80; 7 - хвостовик по ГОСТ 6942.2-80
Примечание. В ревизиях с условными проходами Dу = 50 мм и Dу = 100 мм допускается размещение болтов в плоскости А-А.
Размеры в мм
|
Условный проход Dy |
Код ОКП |
l1 |
l2 |
l3 |
d |
Масса, кг |
Число болтов |
|
50 |
49 2521 4811 |
60 |
140 |
32 |
10 |
3,2 |
2 |
|
100 |
49 2522 4811 |
95 |
210 |
56 |
12 |
8,0 |
2 |
|
150 |
49 2523 4811 |
120 |
220 |
82 |
12 |
14,2 |
4 |
Примечание. Размеры и масса даны без учета антикоррозионного покрытия.
Пример условного обозначения ревизии Dy = 100 мм:
Ревизия Р-100 ГОСТ 6942.24-80
3. Технические требования, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение, гарантия изготовителя - по ГОСТ 6942.0-80.
4. Ревизии должны поставляться комплектно со всеми деталями, указанными на чертеже, и в собранном виде.
|
|
