ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ ЧУГУННЫЕ
КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ
ЧАСТИ К НИМ.
КРЕСТОВИНЫ ДВУХПЛОСКОСТНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 6942.21-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
РАЗРАБОТАНЫ Министерством промышленности строительных материалов СССР
ИСПОЛНИТЕЛИ
О. П. Михеев, канд. техн. наук (руководитель темы); В. И. Фельдман, канд. техн. наук; В. Н. Бехалов, канд. техн. наук
ВНЕСЕНЫ Министерством промышленности строительных материалов СССР
Зам. министра Н. П. Кабанов
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. № 137
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ТРУБЫ
ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ Конструкция и размеры
Cast iron waste pipes and fittings. |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. №137 срок введения установлен
с 01.01.1982 г.
1. Настоящий стандарт распространяется на двухплоскостные крестовины к чугунным трубам, предназначенным для систем внутренней канализации зданий.
2. Двухплоскостные крестовины изготовляются в правом и левом исполнениях.

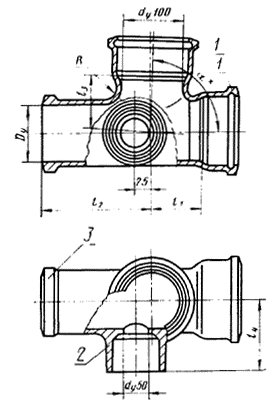

3. Конструкция и размеры двухплоскостных крестовин должны соответствовать указанным на чертеже и в таблице.
* a = 87°30 или 90°, при этом размер 87°30 является предпочтительным, а в крестовинах высшей категории качества обязательным.
1 - раструб типа I по ГОСТ 6942.2-80; 2 - раструб типа III по ГОСТ 6942.2-80; 3 - хвостовик по ГОСТ 6942.2-80
Размеры в мм
|
Код ОКП для крестовин |
l1 |
l2 |
l3 |
l4 |
Масса, кг |
||
|
в правом исполнении |
в левом исполнении |
||||||
|
100 |
49 2522 4411 |
49 2522 4412 |
95 |
180 |
90 |
120 |
8,6 |
|
150 |
49 2523 4411 |
49 2523 4412 |
100 |
180 |
130 |
145 |
13,8 |
Примечание. Размеры и масса даны без учета антикоррозионного покрытия.
Пример условного обозначения двухплоскостной крестовины Dy = 150 мм в правом исполнении:
Крестовина КД-150´100´50 ГОСТ 6942.21-80
То же, в левом исполнении:
Крестовина ЛКД-150´100´50 ГОСТ 6942.21-80
4. Технические требования, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение, гарантии изготовителя - по ГОСТ 6942.0-80.
|
|
