ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ ЧУГУННЫЕ
КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ
ЧАСТИ К НИМ.
ТРОЙНИКИ ПРЯМЫЕ ПЕРЕХОДНЫЕ НИЗКИЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 6942.16-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
РАЗРАБОТАНЫ Министерством промышленности строительных материалов СССР
ИСПОЛНИТЕЛИ
О.П. Михеев, канд. техн. наук (руководитель темы); В.И. Фельдман, канд. техн. наук; В.Н. Бехалов, канд. техн. наук
ВНЕСЕНЫ Министерством промышленности строительных материалов СССР
Зам. министра Н.П. Кабанов
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. № 137
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ ЧАСТИ К НИМ ТРОЙНИКИ ПРЯМЫЕ ПЕРЕХОДНЫЕ НИЗКИЕ Конструкция и размеры Cast iron waste pipes and fittings.
Construction and dimensions |
ГОСТ 6942.16-80 Взамен ГОСТ 6942.21-69 |
Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. №137 срок введения установлен
с 01.01.1982 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на прямые переходные низкие тройники к чугунным трубам, предназначенным для систем внутренней канализации зданий.

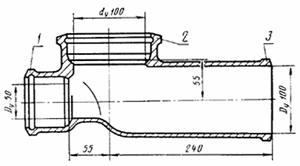

2. Конструкция и размеры прямых переходных низких тройников должны соответствовать указанным на чертеже.
Масса тройника - 4,9 кг
1 - раструб типа I по ГОСТ 6942.2-80; 2 - раструб типа IV по ГОСТ 6942.2-80; 3 - хвостовик по ГОСТ 6942.2-80
Примечание. Размеры и масса даны без учета антикоррозионного покрытия.
Условное обозначение прямого переходного низкого тройника:
Тройник ТПРН-50/100´100 ГОСТ 6942.16-80
3 Технические требования, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение, гарантии изготовителя - по ГОСТ 6942.0-80.
|
|
