ГОСТ 6942.9-80 «Трубы чугунные канализационные и фасонные части к ним. Отводы. Конструкция и размеры»

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЧУГУННЫЕ

КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ ЧАСТИ К НИМ ОТВОДЫ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 6942.9-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

РАЗРАБОТАНЫ Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

О.П. Михеев, канд. техн. наук (руководитель темы); В.И. Фельдман, канд., техн. наук; В.Н. Бехалов, канд. техн. наук

ВНЕСЕНЫ Министерством промышленности строительных материалов СССР

Зам. министра Н. П. Кабанов

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. № 137

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ

И ФАСОННЫЕ ЧАСТИ К НИМ

ОТВОДЫ

Конструкция и размеры

Cast iron waste pipes and fittings.

Bends. Construction and dimensions

ГОСТ

6942.9-80

Взамен

ГОСТ 6942.10-69

ГОСТ 6942.11-69

ГОСТ 6942.12-69

и ГОСТ 6942.13-69

Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. №137 срок введения установлен

с 01.01 1982 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на отводы к чугунным трубам, предназначенным для систем внутренней канализации зданий.

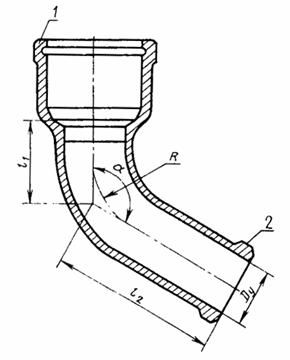

2. Конструкция и размеры отводов должны соответствовать указанным на чертеже и в табл. 1 и 2.

1 - раструб типа I по ГОСТ 6942.2-80; 2 - хвостовик по ГОСТ 6942.2-80

Таблица 1

Размеры в мм

Условный проход D_y	Код ОКП	l₁	l₂	R	Масса, кг	Код ОКП	l₁	l₂	R	Масса, кг
Условный проход D_y	при a = 110°					при a = 120°
50	49 2521 2311	70	135	70	1,8	49 2521 2411	60	125	70	1,7
100	49 2522 2311	75	150	75	4,3	49 2522 2411	65	140	75	3,8

Таблица 2

Размеры в мм

Условный проход D_y	Код ОКП	l₁	l₂	R	Масса, кг	Код ОКП	l₁	l₂	R	Масса, кг
Условный проход D_y	при a = 135°					при a = 150°
50	49 2521 2511	50	115	70	1,6	49 2521 2611	65	130	167	1,8
100	49 2522 2511	55	125	75	3,7	49 2522 2611	125	175	335	5,1
100Д	-		-	-		49 2522 2612	125	275	335	6,2
150	49 2523 2511	100	165	175	7,7	49 2523 2611	65	125	130	6,4

Примечание. Размеры и масса даны без учета антикоррозионного покрытия.

Пример условного обозначения отвода с a = 120° и D_y = 50 мм:

Отвод 0120°—50 ГОСТ 6942.9-80

То же, с a = 150° и D_y = 100Д мм:

Отвод 0150°—100Д ГОСТ 6942.9-80

3. Технические требования, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение, гарантии изготовителя - по ГОСТ 6942.0-80.
