ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ ЧУГУННЫЕ
КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ ЧАСТИ К НИМ
ТРУБЫ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 6942.3-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
РАЗРАБОТАНЫ Министерством промышленности строительных материалов СССР
ИСПОЛНИТЕЛИ
О.П. Михеев, канд. техн. наук (руководитель темы); В.И. Фельдман, канд. техн. наук; В.Н. Бехалов, канд. техн. наук
ВНЕСЕНЫ Министерством промышленности строительных материалов СССР
Зам. министра Н. П. Кабанов
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. № 137
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ ЧАСТИ К НИМТРУБЫ Конструкция и размеры Cast iron waste pipes and fittings. Straight pipes. Construction and dimensions |
ГОСТ 6942.3-80 Взамен ГОСТ 6942.3-69 |
Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. №137 срок введения установлен
с 01.01 1982 г.
1. Настоящий стандарт распространяется на чугунные трубы, предназначенные для систем внутренней канализации зданий.

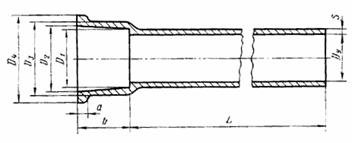

2. Конструкция и размеры труб должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
|
Условный проход Dy |
Код ОКП |
Строительная длина L |
D1 |
D2 |
D3 |
D4 |
s |
b |
a |
Масса справочная, кг |
|
50 |
492511 1112 49 2511 1113 49 2511 1117 |
750 1000 2000 |
65 |
74 |
84 |
94 |
4,0 |
60 |
13 |
4,6 5,9 11,0 |
|
100 |
49 2512 1112 49 2512 1114 49 2512 1117 49 2512 1118 49 2512 1119 |
750 1250 2000 2100 2200 |
118 |
125 |
136 |
149 |
4,5 |
70 |
14 |
10,5 16,3 25,0 26,2 27,3 |
|
150 |
49 2513 1117 49 2513 1118 49 2513 1119 |
2000 2100 2200 |
168 |
178 |
190 |
204 |
5,0 |
75 |
15 |
40,0 41,8 43,6 |
Примечания:
1. Размеры и масса даны без учета антикоррозионного покрытия.
2. Допускается по согласованию между потребителем и предприятием-изготовителем изготовление труб без раструбов и поставка их в комплекте с муфтами по ГОСТ 6942.22-80. Длина таких труб, может отличаться от указанной в таблице.
Пример условного обозначения чугунной канализационной трубы Dу = 100 мм, L = 2000 мм:
Труба ТЧК-100-2000 ГОСТ 6942.3-80
3. Технические требования, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение, гарантии изготовителя - по ГОСТ 6942.0-80.
|
|
