Настоящий стандарт СЭВ устанавливает метод оценки звуко­изоляции ограждающих (внутренних и наружных) конструкций и нормы звукоизо­ляции с учетом назначения помещений в жилых и общественных зданиях.

Настоящий стандарт СЭВ должен применяться совместно с СТ СЭВ 4866-84.

1. ОБЩИЕ ПОЛОЖЕНИЯ

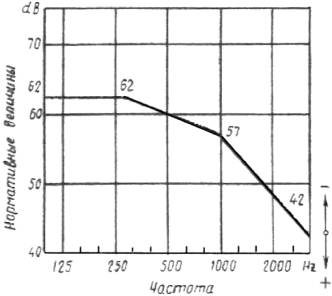

1.1. Нормативная кривая для оценки изоляции воздушного шу­ма и ее численные значения в третьоктавных полосах частот при­ведены на черт. 1.

1.2. Нормативная кривая для оценки приведенного уровня удар­ного шума и ее численные значения в третьоктавных полосах час­тот приведены на черт. 2.

1.3. Величины изоляции воздушного шума ограждающей кон­струкцией или приведенного уровня ударного шума, определяемые по СТ СЭВ 4866-84, сравниваются с численными значениями нор­мативных кривых по методу оценки, указанному в разд. 2.





Численные значения





Черт. 1



Численные значения





Черт. 2

2. МЕТОД ОЦЕНКИ

2.1. Изоляция воздушного шума внутренними ограждаю­щими конструкциями

2.1.1. Оценку результатов измерений по СТ СЭВ 4866-84 про­водят путем вертикального смещения нормативной кривой (черт. 1) с шагом 1 dB в сторону кривой измеренной частотной характеристики до тех пор, пока средняя величина неблагоприят­ных отклонений, рассчитанная делением суммы неблагоприятных отклонений на общее количество измеренных полос частот, не бу­дет максимально близка 2 dB, но не более последней.

2.1.2 В расчет принимают только неблагоприятные отклоне­ния. Отклонение считают неблагоприятным, когда измеренная ве­личина меньше нормативной величины на данной частоте.

2.1.3. Величину смещенной по п. 2.1.1 нормативной кривой на частоте 500 Hz (среднегеометрической частоте треть октавной по­лосы) прини­мают за индекс изоляции воздушного шума данной конструкцией и обозначают соответствующими символами с ин­дексом w (например, R_w, R¢_w, D_w).

2.1.4. Неблагоприятное отклонение от смещенной нормативной кривой на отдельной частоте более 8 dB должно быть отмечено в протоколе измерений.

2.2. Изоляция воздушного шума наружными ограждающими конструкциями

2.2.1. Оценку результатов измерений по СТ СЭВ 4866-84 про­водят путем вертикального смещения нормативной кривой (черт. 1) с шагом 1 dB в сторону кривой измеренной частотной характеристики до тех пор, пока средняя величина неблагоприят­ных отклонений, рассчитанная делением суммы неблагоприятных отклонений на общее количество измеренных полос частот, не бу­дет максимально близка 2 dB, но не более последней.

2.2.2. В расчет принимают только неблагоприятные отклоне­ния. Отклонение считают неблагоприятным, когда измеренная ве­личина меньше нормативной на данной частоте.

2.2.3. Величину смещенной нормативной кривой по п. 2.2.1 на частоте 500 Hz (среднегеометрической частоте треть октавной по­лосы) прини­мают за индекс изоляции и обозначают соответству­ющими символами с индексом w (например, R_w, R_Dw, R_tzw, R_vw).

2.3. Изоляция ударного шума конструкциями перекрытий

2.3.1. Оценку результатов измерений по СТ СЭВ 4866-84 про­водят путем вертикального смещения нормативной кривой (черт. 2) с шагом 1 dB в сторону кривой измеренной частотной характеристики до тех пор, пока средняя величина неблагопри­ятных отклонений, рассчитанная делением суммы неблагоприят­ных отклонений на общее количество измеренных полос частот, не будет максимально близка 2 dB, но не более последней.

2.3.2. В расчет принимают только неблагоприятные отклонения. Отклонение считают неблагоприятным, когда результат измерения превышает величину нормативной кривой на данной частоте.

2.3.3. Неблагоприятное отклонение от смещенной нормативной кривой на отдельной частоте более 8 dB должно быть отмечено в протоколе измерений.

2.3.4. Величину смещенной по п. 2.3.1 нормативной кривой на частоте 500 Hz (среднегеометрической частоте треть октавной полосы) прини­мают за индекс приведенного уровня ударного шума и обозначают соответствующими символами с индексом w (L_nw, L¢_nw, L_ntw.)

2.4. Улучшение изоляции ударного шума по­крытиями пола

2.4.1 Индекс улучшения изоляции ударного шума DL_nw опре­деляют на основании частотной характеристики снижения приве­денного уровня ударного шума DL покрытием пола.

2.4.2. Улучшение изоляции ударного шума DL покрытиями по­лов, уложенными на железобетонных сплошных плитах перекры­тий, не зависит от приведенного уровня ударного шума несущей части перекрытия L_no; индекс улучшения изоляции ударного шу­ма зависит частично от L_no. Поэтому величину DL_w определяют с помощью частотной характеристики приведенного уровня удар­ного шума для эта­лонной несущей части перекрытия с данным по­крытием пола L_nr, вычисляемой по формуле

                              (1)

2.4.3. Величины приведенного уровня ударного шума для эта­лонной несущей части перекрытия L_nro приведены в табл. 1. Ин­декс приведенного уровня ударного шума эталонной несущей час­тя перекрытия L_nwro равен 78 dB.

Таблица 1

Величины приведенного уровня ударного шума

эталонной конструкции перекрытия



2.4.4. Индекс снижения приведенного уровня ударного шума по­крытием пола определяют по формуле

              (2)

где L_nwr - расчетный индекс приведенного уровня ударного шума эталонной несущей части перекрытия с данным покры­тием пола, определяемый по подразделу 2.3.

2.4.5. Пример определения индекса эквивалентного уровня ударного шума несущей части перекрытия с эталонным покрыти­ем пола приведен в Информационном приложении 2.

3. ТРЕБОВАНИЯ К ЗВУКОИЗОЛЯЦИИ

3.1. Звукоизоляция внутренних ограждающих конструкций, в том числе перекрытий, перегородок, стен и дверей в зданиях дол­жна отвечать требованиям, предъявляемым к индексам изоляции воздушного шума R¢w, Rw (для дверей) и индексам приведен­ного уровня ударного шума L_nw, приведенным в табл. 2. Величи­ну индекса R¢w определяют по формуле

                         (3)

где С — поправка, зависящая от косвенных путей распростране­ния звука в объектах. Для простых конструкций из клас­сических материалов С = 2 dB, для других, сложных кон­струкций определяют индивидуально.

3.2. Требования, установленные для D_nTw в табл. 2, распростра­няют на помещения, не находящиеся в непосредственном соседст­ве, или помеще­ния, в которых разделяющая их конструкция состав­ляет только часть ограждения помещения.

3.3. Требования к звукоизоляции наружных ограждающих кон­струкций вытекают из уровнен внешнего шума и допустимых уров­ней шума в помещении согласно СТ СЭВ 2834-80. С достаточ­ной точностью требуемые индексы звукоизоляции можно прини­мать по табл. 3в зависимости от уровня шума автомобильного или рельсового тран­спорта. Допускается интерполяция.

3.4. Требования к звукоизоляции окон устанавливают путем умень­шения значений R_w, приведенных в табл. 3, на величину 10 lgS/S_o, где S -общая площадь наружного ограждения в по­мещении, S_o - площадь окна (окон) в помещении.

При величинах доли площади окон более 50 % площади на­ружной стены требуемую звукоизоляцию определяют по табл. 3.

При величинах доли площади окон от 35 до 50 % требуемые значения индексов уменьшают на 3 dB, при величинах менее 35 % - на 5 dB.

3.5. При выборе конструкций окон следует учитывать норма­тивные требования к воздухообмену в помещениях зданий. В тех случаях, когда в помещении не предусматривается принудитель­ная приточная вентиляция или кондиционирование воздуха, ука­занные требования к звукоизоляции относят к окнам с открыты­ми вентиляционными элементами.

3.6. В тех случаях, когда рядом с защищенными помещениями находятся технические помещения (например, машинное отделе­ние лифтов, венткамеры, насосная, бойлерная), характеризуемые более высоким режимом шума по сравнению с приведенным в табл. 2, необходимо индивидуально устанавливать требования, предъявляемые к звукоизоляции ограждающих конструкций.

Таблица 2

Нормативные показатели звукоизоляции внутренних ограждающих конструктивных элементов жилых и общественных зданий

dB



Примечания:

1. Для кухонь, ванных, туалетных комнат и коридоров жилых зданий, как камер низкого уровня, значения ин­дексов приведенного уровня ударного шума повышают на 12 dB.

2. Индексы приведенного уровня ударного шума L¢_nw должны обеспечи­ваться в течение всего срока службы зданий.

3. Если коридор гостиниц имеет звукопоглощающую облицовку, значение R¢_w снижают с 32 до 22 dB.

4. Для помещений специального назначения в больницах (например, для проверки слуха) требования уста­навливают индивидуально.

5. Требования к изоляции ударного шума касаются также и горизонтального и диагонального распростране­ния ударного шума. Индекс приведенного уровня ударного шума всегда следует проводить в направлении рас­пространения ударного шума. Если тихое помещение находится над шумным, то требование распространяется на передачу ударного шума снизу вверх (возбуждается пол шумного помещения).

6. В жилых зданиях для шумных помещений, предназначенных для бытового обслуживания и используемых только в дневное время, допускается принимать индекс изоляции ударного шума R¢_w = 51 dB.

7. Для общежитий действительно минимальное требование к внутренним стенам R¢_w = 32 dB внутри замкну­тых единиц помещений с несколькими спальными комнатами и санузлом из совместной передней.

8. Нормативные требования, приведенные в табл. 2, соответствуют мини­мально комфортным условиям, поэто­му рекомендуется их повышать.



3.7. Требования к звукоизоляции кровельных конструкции оп­ределяют по числовым данным, приведенным в табл. 3, с повыше­нием на 10 dB.

Таблица 3

Нормативные индексы звукоизоляции наружных ограждающих конструкций, dB



ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 1

ОПРЕДЕЛЕНИЕ ЗВУКОИЗОЛЯЦИОННЫХ СВОЙСТВ НЕСУЩЕЙ ЖЕЛЕЗОБЕТОННОЙ КОНСТРУКЦИИ ПЕРЕКРЫТИЯ С ЭТАЛОННЫМ ПОКРЫТИЕМ ПОЛА

1. Индекс эквивалентного приведенного уровня ударного шума несущей железобетонной конструкции перекрытия представляет собой сумму индекса приведенного уровня ударного шума несущей конструкции перекрытия с эта­лонным покрытием пола и индекса улучшения приведенного уровня ударного шума эталонного покрытия пола, определенных согласно методу, приведенному в настоящем стандарте. Эту величину обозначают L_nwego.

2. Для проведения оценки звукоизоляционных свойств конструкций пере­крытии от ударного шума обычно пользуются индексом приве­денного уровня ударного шума L_nw или L¢_nw. Так как несущая железобетонная конструкция перекрытия редко применяется без покрытия полов, представляется целесооб­разным производить ее оценку при помощи эталонного покрытия пола, нахо­дящегося на испытуемой конструкции.

Определенный таким образом кажущийся эквивалентный приведен­ный уро­вень ударного шума L_nwego конструкции перекрытия может быть использо­ван для того, чтобы рассчитать кажущийся приведенный уровень ударного шума L_nw этой конструкции перекрытия с покрытием пола с известным DL_w по формуле

                  (4)

В обратном случае, при использовании этой конструкции перекрытия, мож­но определить требуемый индекс улучшения приведенного уровня ударного шу­ма покрытия пола L_w, которое исполь­зуют для выполнения требований, предъ­являемых к готовым перекрытиям.

3. Величины приведенного уменьшения уровня ударного шума определяют для каждой среднегеометрической частоты треть октавных полос по табл. 4.

Таблица 4

Нормативные величины уменьшения уровня ударного шума

эталонного покрытия пола



Примечание. Индекс улучшения приведенного уровня ударного шума эталонного покрытия пола DL_wr =19 dB.



4. Индекс эквивалентного приведенного уровня ударного шума L_nwego оп­ределяется по формулам:

                      (5)

         (6)

где L_nI - расчетный приведенный уровень ударного шума конструкции перекрытия с эталонным покрытием пола;

L_nwI - расчетный индекс приведенного уровня ударного шума конструкции перекрытия с эталонным покрытием пола.

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 2

КАТЕГОРИИ ОКОН

Таблица 5

Категории окон по степени

их звукоизоляционных свойств



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ЧССР в Постоянной Комиссии по сотруд­ничеству в области строительства.

2. Тема 22.200.30-82 Плана работ ПК СЭВ.

3. Стандарт СЭВ утвержден на 56-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ.





5. Срок проверки - 1992 г.

6. Использованный международный документ по стандартизации: Рекомен­дация ИСО 717/2-68.
