Изменение № 1 ГОСТ 25660-83 Фланцы изолирующие для подводных трубопроводов на РУ 10,0 МПа (около 100 кгс/см.кв.). Конструкция
Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 12.04.90 № 867
Дата введения 01.01.91
Наименование стандарта. Исключить слова: «и размеры»; «and dimensions».
Пункт 1. Второй абзац исключить.

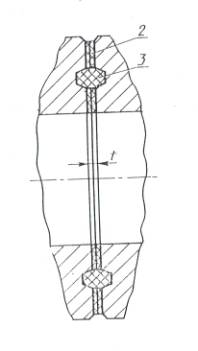

Пункт 2. Чертеж 1. Изображение позиций 2, 3 заменить новым:
подрисуночная подпись. Позиции 2, 3 изложить в новой редакции: «2 - изолирующее покрытие, полученное напылением; 3 - изолирующая уплотнительная прокладка»;
таблица 1. Графа t. Заменить значения: 2,0; 2,5; 3,0 на 0,3;
пример условного обозначения. Заменить размер: DУ 200 мм на DУ 200.

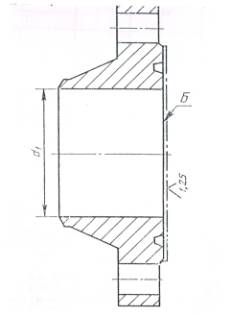

Чертеж 2 дополнить изображением изолирующего покрытия; проставить размер d1, как показано на чертеже:
исключить обозначение поверхности А; выносной элемент 1 дополнить наименованием: «Под механическую обработку».
Чертеж 3. Заменить наименование: «Втулка» на «Изолирующая втулка».

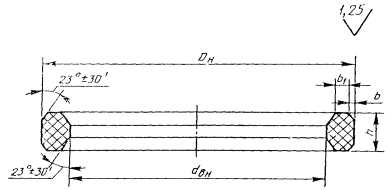

Чертеж 4 и таблицу 4 изложить в новой редакции:
Изолирующая уплотнительная прокладка
Размеры, мм
|
DH |
dвн |
h |
b |
b1 |
Масса, кг, не более |
|
|
I7 |
||||||
|
200 |
250,2 |
234,0 |
17 |
1,5 |
5,7 |
0,26 |
|
250 |
310,2 |
294,0 |
0,32 |
|||
|
300 |
370,2 |
354,0 |
0,38 |
|||
|
350 |
418,0 |
394,3 |
23 |
1,65 |
8,15 |
0,80 |
|
400 |
473,0 |
449,3 |
0,93 |
|||
|
(450) |
544,5 |
516,6 |
27 |
1,8 |
9,4 |
1,46 |
|
500 |
606,5 |
578,6 |
1,62 |
|||
Чертеж 5 и таблицу 5 исключить.
Пункт 6 изложить в новой редакции: «6. Материал изолирующих прокладки и втулки, служащий как для герметизации соединения, так и для электрической изоляции обеих частей фланцев, должен обладать следующими свойствами:
разрушающей нагрузкой – не менее 260 МПа (2600 кгс/см2);
электрическим сопротивлением – не менее 10 кОм;
водопоглощением – не более 0,01 %.
Материал изолирующей уплотнительной прокладки - политетрафторэтилен. Материал изолирующей втулки - текстолит по ГОСТ 5-78. Материал покрытия поверхности «Б» фланца, наносимого напылением: политетрафторэтилен или композиции на основе фторопласта марки Ф 30ЛН-Э по нормативно-технической документации. Толщина покрытия (0,2 ± 0,05) мм.
Технические требования к металлической поверхности Б фланца - по ГОСТ 9.301-86.
Покрытие должно быть равнотолщинным и глянцевым.
Покрытие не должно иметь отслоений или вздутий, наличие пористости, трещин и сколов.
Правила приемки и методы контроля покрытий - по ГОСТ 9.302-88.
(ИУС № 7 1990 г.)
|
|
